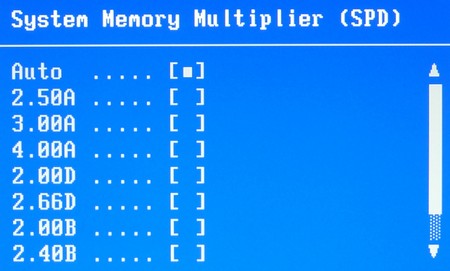

С помощью System Memory Multiplier можно изменять множитель памяти.

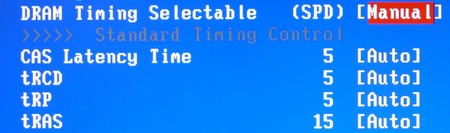

Для того чтобы получить доступ к полному списку множителей, необходимо перевести параметр (G)MCH Frequency Latch в положение Auto. Доступ к изменению основных таймингов осуществляется при переводе в режим Manual значения DRAM Timing Selectable (SPD) .

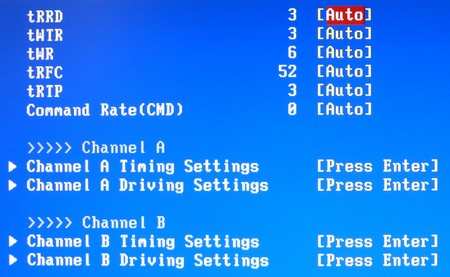

Дополнительные тайминги расположены во вкладке Advanced Timing Control. Указанные слева цифры показывают, с каким значением той или иной опции была проведена загрузка BIOS.

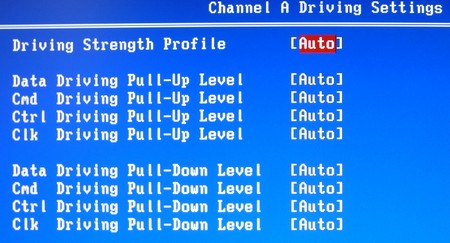

Во вкладках Channel A (B) Timing (Driving) Settings доступно более тонкое управление работой подсистемы памяти.

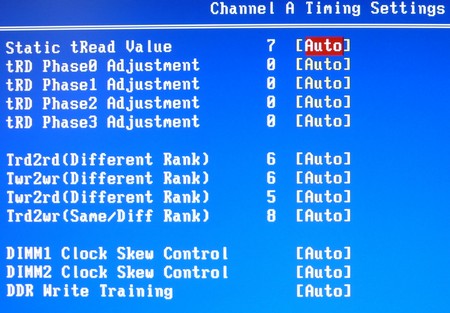

Параметр Static tRead Value является другим обозначением широко известного параметра Performance Level, который оказывает существенное влияние на скорость работы оперативной памяти.

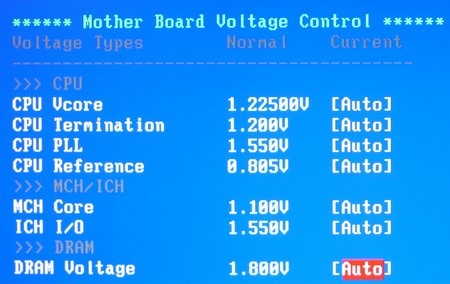

Последняя подгруппа связана с напряжением, подаваемым на различные элементы материнской платы.

Диапазоны изменения напряжений достаточны для повседневного разгона:

• CPU:
• CPU Vcore: от 0.5 до 1.6 В с шагом в 0.00625 В, далее до 2.0 В с шагом 0.02 В;
• CPU Termination: от 1.05 до 1.5 В;
• CPU PLL: от 1.55 до 1.85 В;
• CPU Reference: зависит от CPU Termination
• MCH/ICH:
• MCH Core: от 1.1 до 1.4 В;
• ICH I/O: от 1.55 до 1.85 В.
• DRAM:
• DRAM Voltage: от 1.8 до 2.5 В;

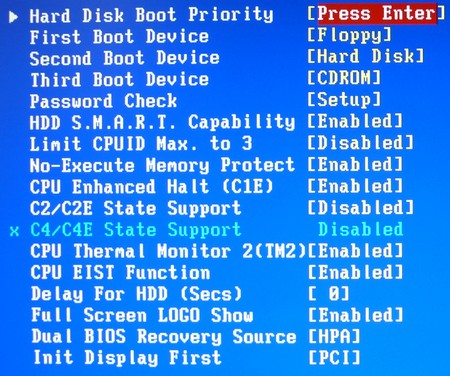

Как уже говорилось выше, в данном разделе собраны все основные функции, связанные с разгоном, однако некоторые, заслуживающие внимания, расположены в Advanced BIOS Features. В данном разделе находится, например, управление EIST.

Технология EIST реализована корректно и сохраняет работоспособность при разгоне процессора. Включение данной функции, а также CPU Enhanced Halt (C1E), необходимо для работы Dynamic Energy Saver. Данная технология, «предусматривающая 4-ступенчатое аппаратное переключение режимов энергопотребления» (цитата с русскоязычного сайта производителя), призвана способствовать экономии электроэнергии потребляемой компьютером. По всей видимости, это ответ Gigabyte, на технологию EPU-6 от Asus.

Главное отличие обнаружилось сразу - Dynamic Energy Saver, в отличие от EPU-6, способна работать при разогнанном процессоре. Несмотря на первоначальный интерес, обзор данной технологии решено было прекратить из-за того, что при тестировании стабильности процессора утилитой LinX, индикаторы количества активных фаз менялись между тремя и четырьмя. Либо данная утилита считает нагрузку, создаваемую LinX в режиме x64 недостаточной для активации всех четырех фаз, либо она работает некорректно (ошибка калибровки, ошибки в ПО, «виртуальность» технологии и т. д.). Вообще говоря, данная технология является спорной с точки зрения оверклокинга, а при наличии указанных проблем, вообще теряет смысл.

Неудовлетворительно работает технология восстановления BIOS после переразгона. Большинство пользователей привыкло, что в случае невозможности загрузки после разгона, материнская плата сбрасывает настройки, загружается в безопасном режиме и предлагает пользователю либо зайти в BIOS и изменить параметры, либо продолжить работу в таком режиме. В случае с Gigabyte GA-EP43-DS3L, плата ничего не предлагает пользователю, а просто грузится с установками по умолчанию.

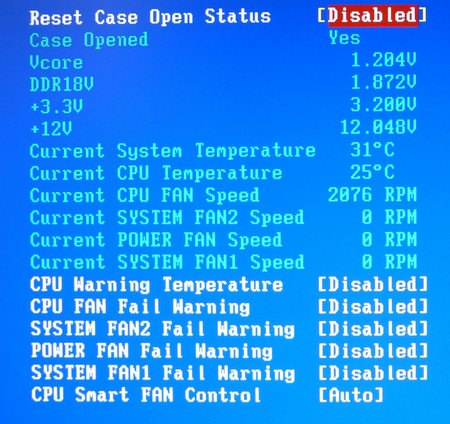

Раздел аппаратного мониторинга, выглядит более привлекательно, нежели у Asus P5Q.

Из главных недостатков, с которыми мы столкнулись, стоит отметить некорректную работу платы с IDE приводом TEAC, установленным в 5.25" внешний бокс AgeStar FFB5A, подключаемым через USB. Эта ситуация выражалась в невозможности нормальной работы материнской платы с подключенным приводом – она уходила в перезагрузку сразу после проверки памяти. Решение этой проблемы хоть и оказалось простым, однако на поиск его ушло определенное время. Для возможности нормальной загрузки с подключенным приводом, необходимо, чтобы в предыдущую загрузку привод подключен не был.

Разгон процессоров

Несмотря на близость характеристик чипсетов P43 и P45, первый обладает существенным недостатком – ограничение на максимально-рабочую частоту шины в районе 419 – 420 МГц. Официального подтверждения данного факта мы не нашли, однако многочисленные результаты, опубликованные как на форумах, так и в обзорах, подтверждают этот факт. Протестированный ранее на Asus P5Q процессор Q6600 смог работать только при величине системной шины равной 419 МГц (как при множителе х6), увеличение значения хотя бы на 1 МГц приводило к невозможности запуска системы. При множителе x9 процессор прошел проверку стабильности пятидесятикратным прогоном теста LinX (http://forums.overclockers.ru/viewtopic.php?t=272642&sid=eea8c62e1eff1c7e018cd1ab99fd76f9) версии 0.5.5 в режиме x64 только при дополнительном обдуве элементов подсистемы питания. Исходя из этих данных, мы отказались от проверки разгонного потенциала оставшихся процессоров E6850 и Е8500 и сразу приступили к сравнению быстродействия рассмотренных материнских плат.

Сравнение производительности чипсетов P43 и P45

Предварительные замечания

В виду особенностей Gigabyte GA-EP43-DS3L, чтобы не ограничиваться только Intel Core 2 Quad Q6600, мы провели сравнение производительности на процессорах Intel Pentium Dual-Core E5200 и Intel Core 2 Duo E7300, для первого достижение частоты системной шины в 419 МГц заведомо является практически недостижимым результатом, для второго - редкостью.

* Данные для конкретного экземпляра

Разгонный потенциал полученных процессоров оказался посредственным: первый не смог покорить частоту 3700 МГц, второй – 3750 МГц. Подосадовав на столь неудачные экземпляры, было решено, что все процессоры, участвующие в обзоре, будут работать на одинаковой частоте в 3600 МГц.

Для сравнения быстродействия материнских плат использовались как синтетические бенчмарки, так и реальные приложения, такие как игры. Для нормальной работы последних, была заменена используемая для проверки разгонного потенциала материнских плат и процессоров память OCZ на более емкую, суммарным объемом 4 Гб. Наш выбор пал на две двухгигабайтные планки памяти Patriot, имеющие маркировку PSD22G8002 и работающие на частоте 800 МГц при таймингах 5-5-5-15. Она способна работать на частотах более 950 МГц при напряжении 2.1 В. В ходе тестирования частота памяти, а также основные и второстепенные тайминги по возможности выбирались одинаковыми.

* данная частота выбрана из-за невозможности работы процессора в другом режиме.

** в случае с Intel Core 2 Quad Q6600 на материнской плате Asus P5Q величина Performance Level была равна 9, так как при 8 добиться стабильности не удалось.

Конфигурация открытого тестового стенда

1. Материнская плата:
• Asus P5Q, Intel P45, BIOS 1611;
• Gigabyte GA-EP43-DS3L, Intel P43, BIOS F9A;
2. Процессор:
• Intel Pentium Dual-Core E5200 (2500 МГц);
• Intel Core 2 Duo E7300 (2660 МГц);
• Intel Core 2 Quad Q6600 (2400 МГц);
3. Видеокарта:
• Palit Radeon HD 4870 Sonic Dual Edition 512 Мбайт (GPU 750 МГц, MEM 950 МГц ) с самодельной системой водяного охлаждения;
4. Процессорный кулер:
• Tuniq Tower 120;
5. Термоинтерфейс:
• КПТ-8;
6. Оперативная память:
• 2 x 2048 Мбайт DDR2 Patriot PSD22G8002 (PC6400, 800МГц, 5-5-5-15, 1,8 В);
7. Дисковая подсистема:
• Seagate Barracuda 7200.7, ST380013AS, 7200 rpm, 2 Mb, SATA 80 Gb;
8. Блок питания:
• Thermaltake ToughPower 750W (W0116);
9. Монитор:
• 26" View Sonic VP2650wb (Wide LCD, 1920 x 1200 / 60 Гц).
