Gigabyte Odin GT 550W

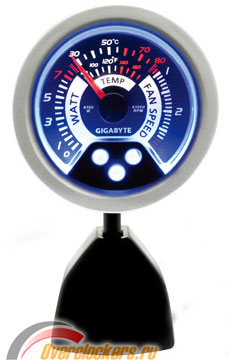

Недавно вышедшая на рынок источников питания Gigabyte предоставила на тест младшую модель в линейке Odin GT с мощностью 550Вт. Кроме нее имеются модификации блока с мощностью 680 и 800Вт. Также для блоков серии Odin GT компания предлагает некий аналог автомобильной приборной панели, подключаемый по USB и отображающий потребляемую от блока мощность, температуру и скорость вращения вентилятора.

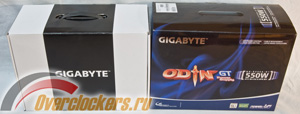

Упаковка внушительных размеров состоит из тонкой обложки и картонной коробки. Комплектация блока почти ничем не выделяется от аналогов. Почти, потому что в стандартную поставку включены CD-диск с фирменной символикой и USB-брекет. Непривычные аксессуары для блока питания.
реклама

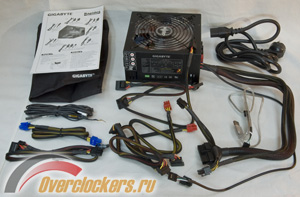

Также имеется комплект съемных кабелей, два для питания видеокарт PCI-Express (6-контактные), набор термодатчиков и шнур для кулеров.

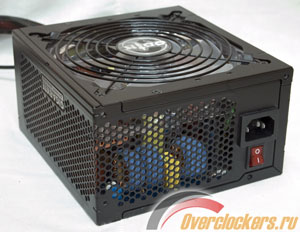

Тыльная сторона блока питания не выделяется ничем интересным, а корпус состоит из двух половинок в виде буквы «П». Подобный конструктивный подход встречается и у других производителей, например Delta.
Корпус блока усеян отверстиями перфорации, что облегчает вентиляцию радиаторов. Задняя сторона блока имеет 6 разъемов для кабелей питания, 4 разъема для термодатчиков и 1 для кулеров. Силовые разъемы типа MiniFit-JR, предназначенные для питания видеокарты, окрашены в синий и красный цвета, а для периферии – черные. Чтобы предотвратить неверное подключение, разъемы различаются по ключам.

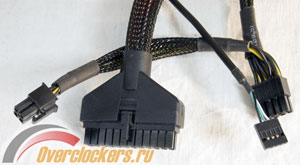

Все кабели убраны в пластиковую оплетку черного цвета, а края зафиксированы термоусадочной трубкой. На широком кабеле с разъемом питания материнской платы дополнительно надет пластиковый жесткий кожух.
реклама
Провода, подключенные к каналу +12В, имеют цветовые полосы для различия каналов, а на наклейке блока указано, какой канал для чего предназначен. +12V1 (желто-черный) подведен к первой группе контактов питания процессора, +12V2 (желтый) – ко второй группе и к красному разъему PCI-Express, +12V3 (желто-синий) – к разъему ATX питания материнской платы, +12V4 (желто-оранжевый) – питание периферийных разъемов, SATA и PCI-Express разъема синего цвета.
Почти весь номинальный ток блок может отдать по одному только напряжению +12В, а общая мощность – 550Вт. Блок оснащен схемой активной коррекции коэффициента мощности и рассчитан на полный диапазон сетевого напряжения (от 100 до 240В). UL-код производителя – E161451, по которому легко определить использованную платформу блока.

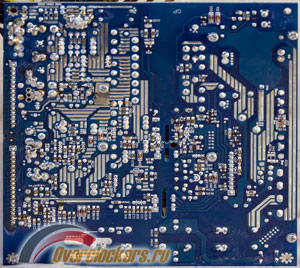

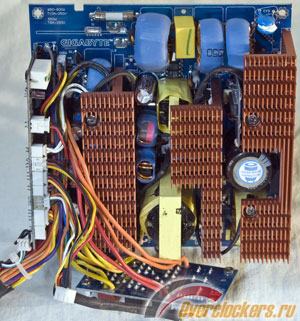

На плате с двухсторонней разводкой дорожек все детали смонтированы плотно. На плате со стороны пайки в некоторых местах заметны следы флюса, но в целом все выполнено качественно. Немного необычно установлена подсветка в блоке, прямо на радиаторах. Таким образом, блок светит четырьмя синими светодиодами прямо перед собой, что лучше помогает освещать компьютерную начинку.

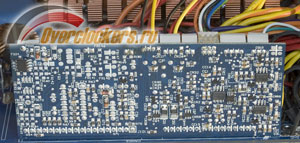

У стенки установлена дочерняя плата со схемой мониторинга на базе микросхемы SITI PS229, и микроконтроллером Cygnal, оснащенным USB-интерфейсом для связи, таймерами и АЦП для снятия показаний с датчиков тока и измерения напряжений. Идея применения цифрового контроллера в блоке питания интересна, он может быть полезным для контроля состояния блока и снятия величин реального потребления компьютера.

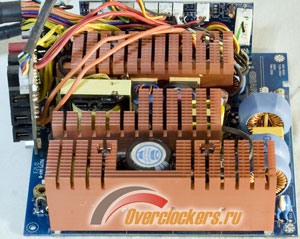

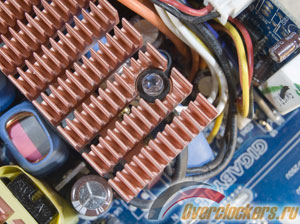

Несмотря на медный цвет – радиаторы блока алюминиевые, с неплохо развитым оребрением. Разглядеть маркировки примененных силовых элементов не представляется возможным без демонтажа радиаторов, а поскольку необходимо было сохранить гарантийное состояние блока – этого делать не стали.

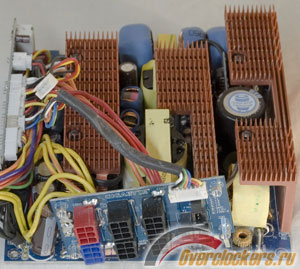

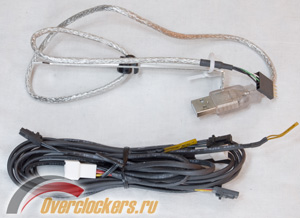

В комплекте поставляются термодатчики и брекет с кабелем USB. Что помешало оснастить блок питания, который устанавливается внутри корпуса ПК, внутренним же разъемом с колодкой USB, для прямого подключения к материнской плате – непонятно. В качестве микроконтроллера был использован 8-битный RISC Elan EM78M611. Он имеет довольно богатое оснащение (24-канальный 10-бит АЦП, встроенный USB-порт, 8-битный таймер, два ШИМ-канала) и имеет 6 килобайт встроенной памяти для программы. Подобные контроллеры уже были замечены в системах фреонового охлаждения Asetek Vapochill и Chip-con Prometea.
реклама
Термодатчики представляют собой термисторы, проще говоря, резисторы, у которых сопротивление току зависит от температуры резистивного элемента. Примененные экземпляры TTF-103 имеют номинальное сопротивление 10кОм, при температуре +25°С. При повышении температуры – сопротивление уменьшается, а контроллер замеряет эту величину, и преобразует в температуру.

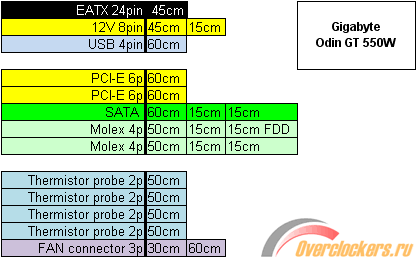

Итоговая таблица со всеми кабелями БП выглядит так

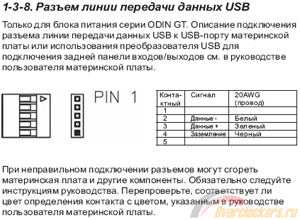

На CD имеется инструкция на различных языках, включая русский. Обратил на себя внимание абзац о подключении USB к материнской плате. Не все еще забыли выгоревшие мосты ICH на материнских платах ASUS P4P800 и подобных :).
Впервые пришлось устанавливать драйвер для коврика блока питания. Устанавливаем с CD программу для контроля и управления Gigabyte P-tuner. Инсталляция под управлением Windows XP и Windows 2003 не вызвала никаких проблем, как на тестовом ПК, так и на ноутбуке. После установки нам открывается красочный интерфейс, где можно сразу увидеть большинство основных электрических характеристик, таких как напряжения по всем каналам, токи нагрузки, температура внутри блока питания и внешних датчиков, а также скорость вращения вентилятора.

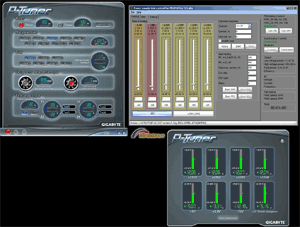

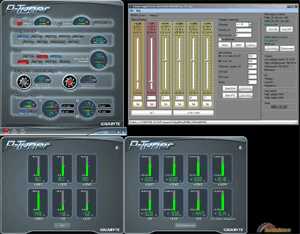

Сравнив результаты измерения контроллера блока питания с калиброванным тестовым стендом (его управляющая программа отображена справа сверху), можно понять, что хоть и не совсем точно проведены замеры, но 18% погрешность – это не так ужасно. Хотя конечно судить о качестве стабилизации при допусках 5% по стандарту с такой системой измерения невозможно в принципе. А вот как аналог мультиметра – сгодится. Разница в показаниях также имеется из-за различия в условиях измерения. Все измерения встроенного контроллера Elan проводятся внутри на самой плате блока питания, в то время как тестовый стенд измеряет величины напряжений в точке подключения выходных разъемов БП.
При полной нагрузке на блок, погрешность измерения встроенными средствами снизилась, хотя измеренные величины напряжений все равно не совпадают с величинами, измеренными с помощью стенда. Рассмотрим опции конфигураций и установки аварийных сигналов

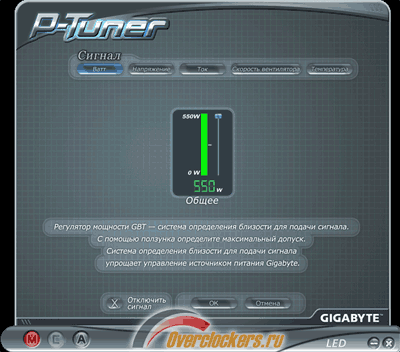

Отдельно можно задать и различные пределы, при превышении которых программа будет сигнализировать пользователю. В качестве контролируемых характеристик выступает общая мощность, потребляемая от блока питания, превышение, либо, наоборот, занижение напряжений, перегрузка по току, скорость подключенных вентиляторов, а также температура датчиков. Нажав на картинку, можно посмотреть анимированный вариант со всеми вкладками меню сигнализаций в программе. Жаль, нет опции звуковой сигнализации.

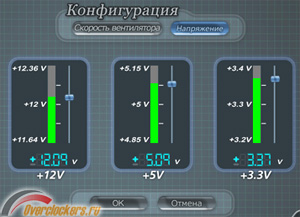

Оверклокерам придется по нраву функция регулировки основных напряжений, выдаваемых блоком питания прямо из среды Windows, на лету. С помощью этой опции можно подстроить блок довольно точно, правда придется все же вооружиться мультметром для замера действительных напряжений.

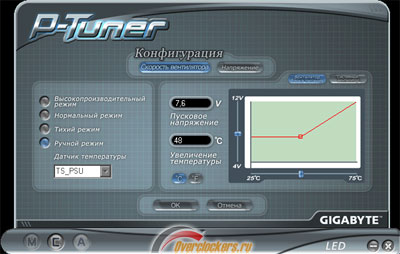

Аналогичным образом можно поступить и с вентилятором, регулируя на лету скорость вращения крыльчатки. Довольно удобно, для тех, кто любит тишину.
