Обзор и тестирование видеокарт ASUS GeForce GTX 1650 LP и MSI GeForce GTX 1650 4GT LP: маленькие крохи

Оглавление

Вступление

Видеокарты формата Low Profile занимают скромную нишу в сегменте графических ускорителей, но очень востребованы в своей сфере. Отличительной чертой подобных устройств является ширина корпуса менее 70 мм, что позволяет использовать их в решениях HTPC/Desktop.

реклама

Сегодня самые производительные видеокарты подобного класса построены на базе GeForce GTX 1650 и предназначены для нетребовательных игроков. Благодаря нашему партнеру – компании Регард, мы познакомимся с парочкой таких малышек брендов ASUS и MSI.

Технические характеристики

Модель GeForce GTX 1650 LP GeForce GTX 1650 4GT LP GeForce GTX 1650
Производитель ASUS MSI NVIDIA
Графический процессор TU117 TU117 TU117
Частота ядра, МГц 1485 1485 1485
Частота ядра (Turbo), МГц 1710 1695 1665
Заводской разгон ядра, МГц 45 30
Частота памяти, МГц 8000 8000 8000
Заводской разгон видеопамяти, МГц
Тип памяти GDDR5 GDDR5 GDDR5
Объем памяти, Гбайт 4 4 4
Шина памяти, бит 128 128 128
Разъемы интерфейсов DP, HDMI, DVI-D DP, HDMI, DVI-D HDMI, DVI-D
Питание, разъемы Pin Нет Нет Нет
Количество вентиляторов/диаметр, мм 2 x 50 2 x 55 Н/Д
Конфигурация подсистемы питания (vGPU+vMem), фаз 2 + 1 2 + 1 2 + 1
Power Limit (штат/макс), Ватт 75 / 75 75 / 75 75 / 75
Формат СО 2 слота 2 слота Н/Д
Размеры видеокарты, мм 182 x 69 170 x 69 Н/Д

Внешний вид и дизайн ASUS GeForce GTX 1650 LP

анонсы и реклама

Полное название: ASUS GeForce GTX 1650 04G LP; код производителя: GTX1650-O4G-LP-BRK.

Модель ASUS поставляется в небольшой упаковке со сдержанной полиграфией. В коробке находятся диск с драйверами, руководство пользователя и брекет-переходник Low Profile.

450x314  49 KB. Big one: 1500x1048  369 KB

Своим дизайном видеокарта напоминает графические ускорители линейки Republic of Gamers: те же заостренные грани и геометрические формы.

450x296  40 KB. Big one: 1500x987  317 KB

реклама

Инженеры установили активную систему охлаждения с крохотным радиатором и парой вертушек типоразмера 50 мм.

Модель слегка вытянута в длину. По моим измерениям длина равна 181 мм, ширина – 69 мм, в ПК видеокарта перекроет два слота расширения.

450x306  39 KB. Big one: 1500x1019  293 KB

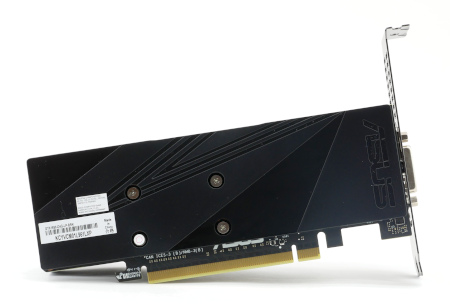

Отличительной чертой ASUS GeForce GTX 1650 LP является пластмассовый «бэкплейт». Он необходим не столько для защиты от прогиба текстолита, сколько для предотвращения повреждения печатной платы и сбития SMD-элементов при установке видеокарты в корпус. Кстати, штука полезная в HTPC.

450x308  32 KB. Big one: 1500x1025  240 KB

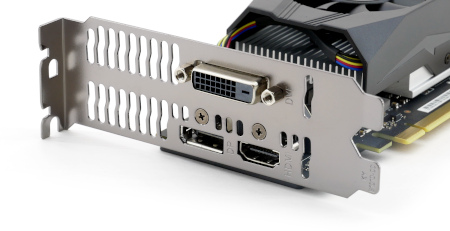

На интерфейсной панели нашлось место для трех видеовыходов: DisplayPort, HDMI, DVI-D.

450x231  39 KB. Big one: 1500x771  281 KB

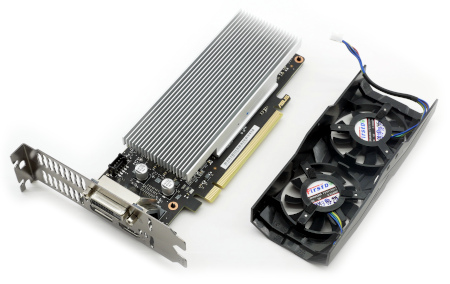

Система охлаждения снабжена гарантийной пломбой, поэтому изучение конструкции кулера начинаем с радиатора. Перед нами простенький алюминиевый брусок, габариты которого могли быть слегка побольше.

450x284  48 KB. Big one: 1500x948  375 KB

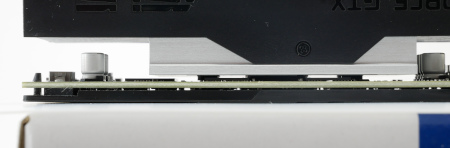

Основание радиатора могло соприкасаться с микросхемами видеопамяти через термопрокладки, но разработчики не использовали такое очевидное решение.

450x148  23 KB. Big one: 1500x494  186 KB

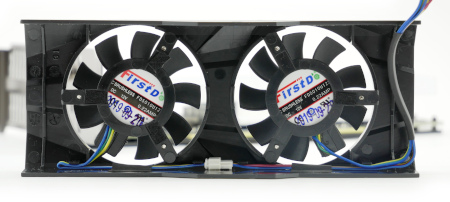

За активное охлаждение отвечают вентиляторы FirstD FD5010U12S с диаметром крыльчатки 47 мм. Они поддерживают PWM-регулировку скорости вращения в диапазоне 0 – 4500 об/мин.

450x202  48 KB. Big one: 1500x672  323 KB

Печатная плата укомплектована по максимуму и не урезана: задействованы графический процессор TU117 с 896 ядрами CUDA и четыре микросхемы видеопамяти Hynix объемом 4 Гбайт.

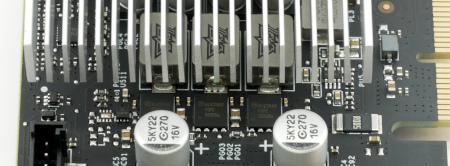

Подсистема питания построена по схеме «2+1» и управляется ШИМ-контроллером uP9023Q.

реклама



450x166  47 KB. Big one: 1500x552  316 KB

Внешний вид и дизайн MSI GeForce GTX 1650 4GT LP

Полное название: MSI GeForce GTX 1650 4GT LP OCC; код производителя: GeForce GTX 1650 4GT LP.

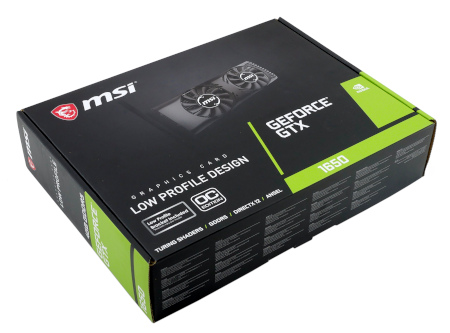

Упаковка версии MSI слегка интереснее благодаря темной полиграфии и изображению графического ускорителя. Но комплектация проще: руководство, рекламная брошюра и брекет-переходник Low Profile.

450x333  48 KB. Big one: 1500x1111  357 KB

реклама

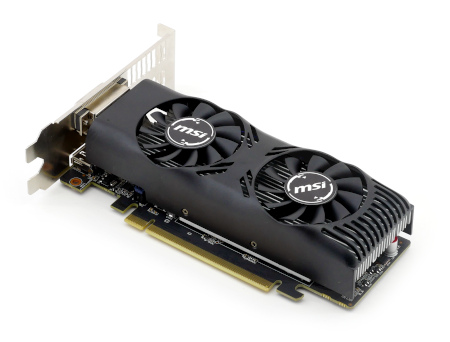

В отличие от видеокарты ASUS, внешний дизайн MSI GeForce GTX 1650 4GT LP отталкивается от сглаженных форм и закругленных очертаний.

450x342  40 KB. Big one: 1500x1141  314 KB

Модель слегка компактнее и тяжелее благодаря увеличенному радиатору. Система охлаждения оснащена вентиляторами типоразмера 55 мм с выгнутой крыльчаткой.

450x326  39 KB. Big one: 1500x1086  296 KB

Обратная сторона полностью открыта, «бэкплейт» отсутствует.

реклама

Длина графического ускорителя составляет 168 мм, ширина – 69 мм. Если бы не двухслотовая рамка, то толщина самого корпуса была бы 35 мм вместо положенных и допустимых 40 мм. Производитель мог лучше оптимизировать конструкцию, но не решился.

450x320  55 KB. Big one: 1500x1067  454 KB

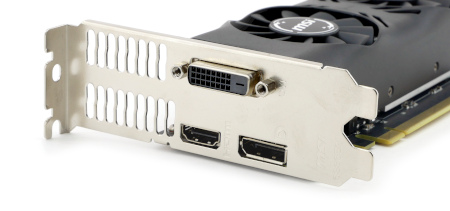

На интерфейсной панели задействован уже знакомый набор из DislpayPort, HDMI и DVI-D.

450x211  33 KB. Big one: 1500x704  237 KB

Конструкция кулера повторяет очертания модели ASUS GeForce GTX 1650 LP, но сам радиатор слегка толще и длиннее.

реклама

450x306  50 KB. Big one: 1500x1020  386 KB

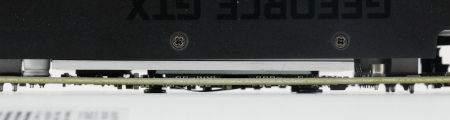

Отметим контакт микросхем памяти и основания радиатора через термопрокладки. Это плюс, а минус в чрезмерном давлении и выгибании текстолита. В моем случае видеокарта вставляется в слот PCI Express с небольшим трудом.

450x120  22 KB. Big one: 1500x401  184 KB

Активное охлаждение возложено на вентиляторы XBLY XY-D05510S с диаметром крыльчатки 49 мм. Подключение 2-pin, скорость вращения регулируется изменением напряжения DC.

Данные тахометра отсутствуют, но зная процентное соотношение и базовый параметр можно уверенно сказать, что обороты регулируются в диапазоне 1400 – 4800 об/мин.

реклама

450x195  44 KB. Big one: 1500x650  313 KB

Печатная плата укомплектована аналогично: задействованы графический процессор TU117 с 896 ядрами CUDA и четыре микросхемы видеопамяти Samsung объемом 4 Гбайт.

Подсистема питания построена по схеме «2+1» и находится под управлением ШИМ-контроллера uP9509S.

450x206  41 KB. Big one: 1500x688  301 KB

Тестовый стенд

  • Материнская плата: ASUS Prime Z490-A (Intel Z490, LGA1200);
  • Процессор: Intel Core i5-10600K;
  • Система охлаждения: Noctua NH-U12A;
  • Термоинтерфейс: Arctic Cooling МХ-2;
  • Оперативная память: Team Xtreem 8Pack 4500 МГц 16 Гбайт (2 x 8 Гбайт);
  • Накопитель: Western Digital Black SN750, 500 Гбайт;
  • Блок питания: Corsair HX1200, 1200 Ватт;
  • Корпус: Phanteks Evolv ATX Black;
  • Монитор: Samsung C34F791WQI, разрешение: 3440 x 1440.

реклама

Инструментарий и методика тестирования

Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner.

Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовались 3DMark Fire Strike Extreme.

Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБА, граница условного комфорта – 37 дБА. Температура воздуха в помещении составляла 25 градусов по Цельсию.

Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 Max.

Стандартные частоты ASUS GeForce GTX 1650 LP

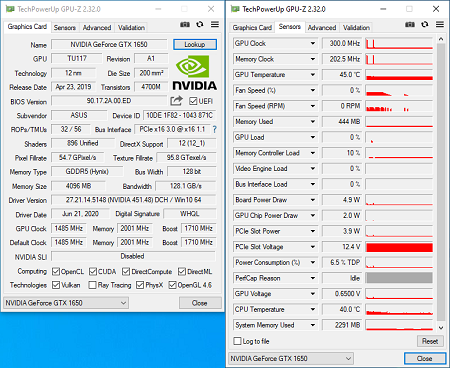

Видеокарта ASUS GeForce GTX 1650 LP получила заводской разгон +45 МГц по ядру. Отличительной особенностью стала технология Fan Stop системы охлаждения: в простое вентиляторы не вращаются, температура графического процессора держится на отметке 42-47°C. Конечно, все будет зависеть от модели корпуса и продуваемости, и в более жестких условиях можно поймать паразитный эффект «старт-стоп», но крыльчатка активируется при 63°C, и нужно очень постараться, чтобы получить такие температуры.

450x368  143 KB. Big one: 776x635  93 KB

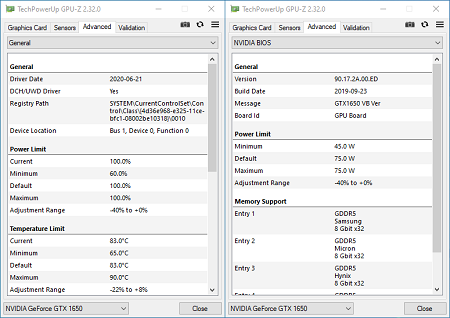

Приведем подробные характеристики микропрограммного обеспечения ASUS GeForce GTX 1650 LP. Показатель ее уровня TDP равен 75 Вт без возможности увеличения.

450x318  71 KB. Big one: 775x548  44 KB

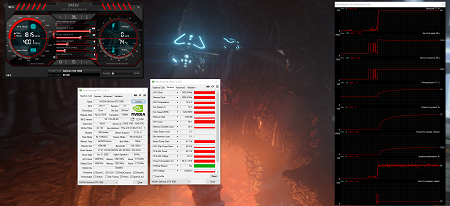

В игровой составляющей видеокарта ASUS проявляет себя очень достойно: модель бустит до 1935 МГц и удерживает среднее значение 1830 МГц при напряжении 0.962 В и потреблении 67 Вт.

Вентиляторы работают ожидаемо – с прицелом на эффективность, раскручиваясь до 3200 об/мин, что в численном значении много. Однако не забываем про низкопрофильность и диаметр вертушек, поэтому уровень шума ниже среднего. Он комфортен для продолжительной работы, прибор улавливает 38.3 дБА.

Температура графического процессора держится на отметке 74°C, микросхем памяти и подсистемы питания – 75°C и 87°C соответственно. Последний параметр слегка беспокоит, но в рамках дозволенного, не говоря уже о рекомендуемом пределе до 150°C.

450x206  149 KB. Big one: 2480x1136  2038 KB

При максимальной скорости вращения вентиляторов обороты поднимаются до 4500 об/мин, уровень шума средний. Шумомер фиксирует 48.5 дБА – это много, но акустически слышен лишь поток воздуха через тонкие ребра. Температуры ядра, памяти и VRM опускаются до 68°C, 67°C и 67°C соответственно.

450x171  116 KB. Big one: 2420x924  1316 KB

Для видеокарты с ограниченным лимитом потребления оверклокинг добавит фиктивные 5-7% производительности. Значительно интереснее оценить даунвольтинг.

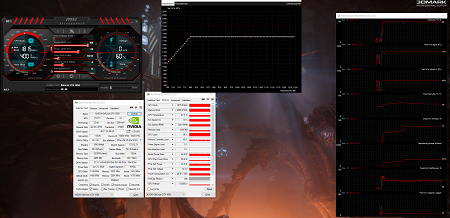

При фиксации напряжения на отметке 800 мВ и частоте ядра 1815 МГц потребление снижается до 48 Вт, а температура при той же скорости вентиляторов составляет комфортные 60°C. Нагрев силовой части падает до 62°C, микросхемы памяти греются лишь до 64°C.

450x218  138 KB. Big one: 2468x1200  1651 KB

Стандартные частоты MSI GeForce GTX 1650 4GT LP

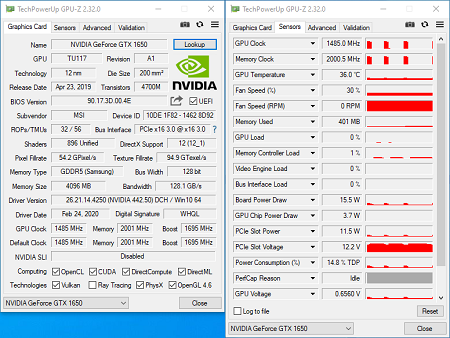

Видеокарта MSI выделяется с первых секунд работы отсутствием технологии Zero Frozr. Вентиляторы работают постоянно на скорости 1400 об/мин. Для низкопрофильных карлсонов это мелочи, но сами вертушки издают тихий паразитный гул, который отчетливо слышно на открытом стенде, хотя прибор рапортует лишь о 34.9 дБА. Благо хоть он пропадает в закрытом корпусе. Температура GPU/Mem/VRM составляет 36°C, 35°C и 34°C.

450x338  134 KB. Big one: 776x583  86 KB

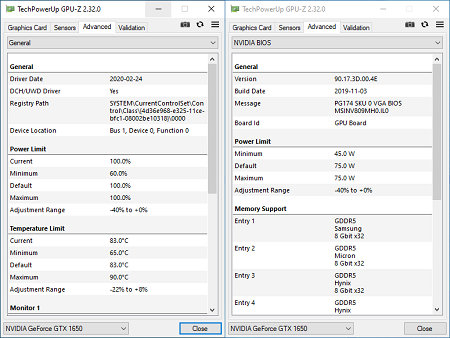

Приведем подробные характеристики микропрограммного обеспечения MSI GeForce GTX 1650 4GT LP. Показатель ее уровня TDP равен 75 Вт без возможности увеличения.

450x338  77 KB. Big one: 775x583  48 KB

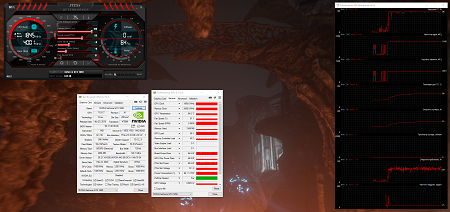

В игровой нагрузке, созданной тестом устойчивости 3DMark Fire Strike Extreme, видеокарта MSI показывает отличную эффективность системы охлаждения: температура ядра около 64°C, микросхемы памяти едва теплее – 67°C, а силовая часть – до 68°C. На первый взгляд все в порядке, но картину портят те самые вентиляторы, которые согласно мониторингу работают при ~2500 об/мин. Да и гул роторов возрос и начинает выделяться. Надеюсь, мне попался неудачный образец, а в целом ситуация лучше.

Видеокарта бустит до 1935 МГц, но исходить нужно от среднего значения – 1845 МГц при напряжении 0.975 Вт и потреблении 65 Вт.

450x212  154 KB. Big one: 2436x1152  1952 KB

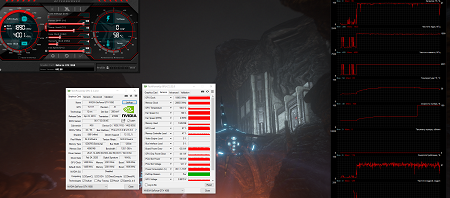

При максимальной скорости оборотов вентиляторов потенциал системы охлаждения остается нераскрытым. Отыгрывается около 7-10°C по ключевым компонентам.

450x198  137 KB. Big one: 2372x1048  1612 KB

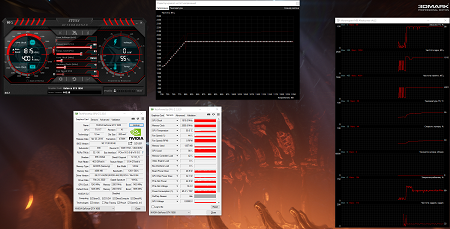

MSI GeForce GTX 1650 4GT LP отлично переносит даунвольтинг, все же радиатор больше, а вентиляторы – производительнее. Опыт с 1815 МГц и напряжением 800 мВ позволяет не прогреваться графическому процессору выше 56°C, микросхемы памяти держат отметку 62°C, а силовая часть – это настоящий лед с температурой 54°C. И это со свободной кривой вентиляторов, дабы снизить паразитный шум, иначе можно было бы отыграть еще пару градусов Цельсия.

450x229  136 KB. Big one: 2400x1224  1596 KB

Заключение

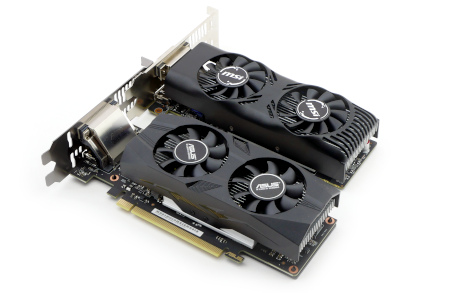

Видеокарты GeForce GTX 1650 Low Profile показали себя не менее достойно, чем полноразмерные аналоги. На их стороне компактные габариты и повышенные требования к оснащению, ведь производители в курсе, в каких условиях придется работать их «ласточкам» на протяжении трехлетнего гарантийного цикла.

Но при прочих равных идеала добиться не удалось: модель ASUS слегка больше и горячее, версия MSI – с неоптимально задействованным пространством для радиатора и не лучшими вентиляторами.

450x293  42 KB. Big one: 1500x975  310 KB

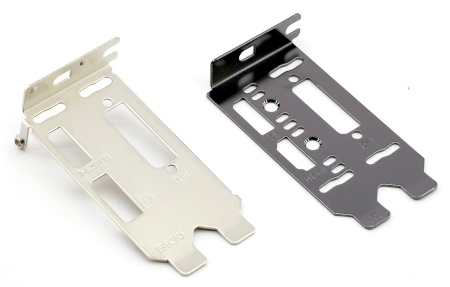

Второй важный фактор – это брекеты. На снимке ниже светлая деталь разработана инженерами MSI; как можно видеть, при задействовании видеокарты в корпусе HTPC для выхода горячего воздуха предназначены лишь две прорези, в то время как у варианта ASUS и дизайн приятнее, и отверстий больше.

450x287  33 KB. Big one: 1500x956  269 KB

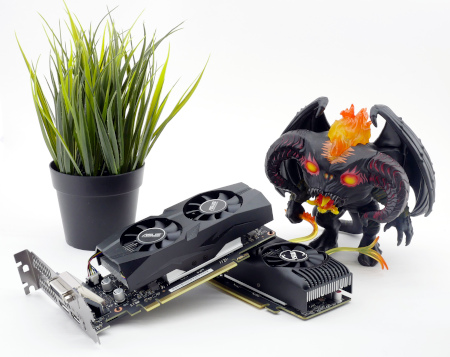

В итоге обе малышки GeForce GTX 1650 Low Profile оставили приятное впечатление, пусть без огрехов и не обошлось. На моем канале вы можете найти и другие продукты. А среди протестированных видеокарт выявить настоящего победителя, как и проигравшего, мне не удалось.

450x357  72 KB. Big one: 1500x1191  525 KB

Видеокарта ASUS GeForce GTX 1650 LP помимо приятного дизайна и «бэкплейта» предлагает чуть большие габариты и не вписывается в рамки mini-ITX. Зато система охлаждения работает неплохо, а температуры силовой части – в пределах нормы. Хотя охладить микросхемы памяти производитель мог бы лучше.

В свою очередь MSI GeForce GTX 1650 4GT LP выступает своеобразным антиподом: меньше, эффективнее и холоднее. Но она шумнее, и настройкой кривой оборотов вентиляторов дело не решить, однако температуры очень хороши даже по меркам полноценных GeForce GTX 1650. «Бэкплейта» нет, а SMD-элементы у карты высокие, прорезей меньше, комплектация хуже.

На мой взгляд, получилась боевая ничья. Обе видеокарты хороши по-своему, и каждый пользователь должен решить сам, что ему важнее при выборе модели Low Profile: температуры или шум. Совет тут один – из двух зол выбирайте меньшее или, если адресовать нашим испытуемым, исходите из возможностей, задач и корпуса.
