Обзор и тестирование материнской платы ASUS Prime Z490-A

Оглавление

Вступление

ASUS Prime Z490-A – это среднебюджетная материнская плата семейства ASUS Prime. Одно лишь упоминание серии заставляет вспомнить модели с белоснежными радиаторами на черном текстолите – данный контраст отлично подчеркивает внешний вид устройства. Сбалансированная силовая часть позволяет рассчитывать на использование и разгон старших процессоров Intel, а целый ряд портов, интерфейсов и разъемов пригодится на практике.

реклама

Технические характеристики ASUS Prime Z490-A

Модель ASUS Prime Z490-A
Сокет Intel LGA 1200
Поддерживаемые процессоры Supports 10 Gen Intel Core and Pentium Gold/Celeron Processors
Оперативная память 4 x DIMM DDR4, Dual Channel DDR4-4600 МГц (OC)
Слоты расширения 1 х PCIe 3.0 x16;
2 x PCIe 3.0 x8;
3 x PCIe 3.0 x1
Сетевые контроллеры Intel I2225-V 2.5G LAN
Аудиокодек 7.1-канальный HD Audio Realtek ALC1220A
Питание материнской платы ATX 24-pin, 8-pin ATX 12V, 4-pin ATX 12V
Разъемы на задней панели 1 x DisplayPort;
1 x HDMI;
2 x USB 2.0;
2 x USB 3.2 Gen 1;
3 x USB 3.2 Gen 2 (Type-A);
1 x USB 3.2 Gen 2 (Type-C);
1 x 2.5G LAN;
5 x audio jacks;
1 x Optical S/PDIF-Out
Форм-фактор ATX.

Внешний вид и особенности дизайна

ASUS Prime Z490-A выполнена на черном шестислойном текстолите в форм-факторе ATX с габаритами 305 х 244 мм. Новинка выделяется оригинальным внешним видом с белоснежными элементами декора и алюминиевыми радиаторами подсистемы питания и твердотельного накопителя.

359x450  64 KB. Big one: 1992x2500  1173 KB

Дизайн модели соперничает с более дорогой геймерской версией ROG Strix Z490-A, которая была на тестировании ранее, но сама она вряд ли уступает в оснащении и шарме.

анонсы и реклама

Лицевая часть оснащена подсветкой ASUS Aura, которая регулируется силами материнской платы и фирменным программным обеспечением, в то время как тыльная сторона лишена эстетики. Опытные читатели могут отметить отсутствие микросхем-удвоителей в области VRM.

367x450  70 KB. Big one: 1467x1800  785 KB

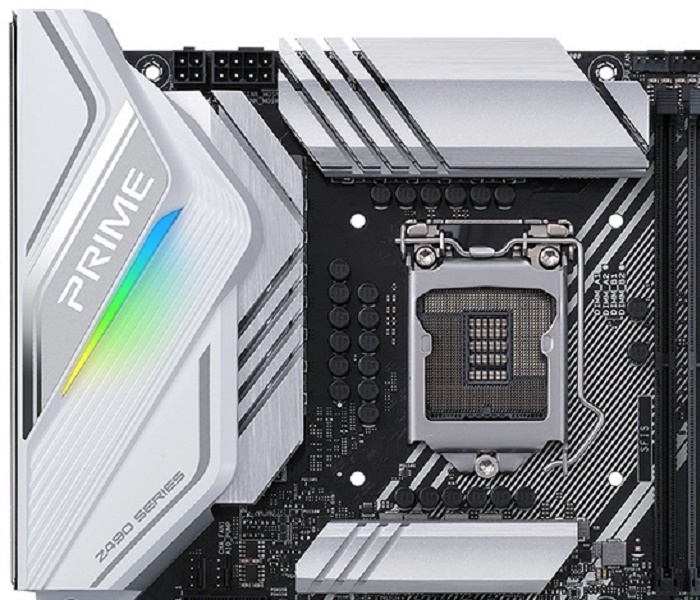

ASUS Prime Z490-A базируется на процессорном сокете Intel LGA 1200 и поддерживает ЦП десятого поколения Comet Lake-S. Разъем окружает пара крупных радиаторов с имитацией игольчатой структуры.

450x261  43 KB. Big one: 1500x871  322 KB

На борту материнской платы располагаются четыре DIMM-слота оперативной памяти стандарта DDR4 с максимальным поддерживаемым объемом 128 Гбайт.

реклама

Производителем заявлена поддержка тактовой частоты 2133, 2400, 2666 МГц в штатном режиме и в диапазоне 2800 – 4600 МГц при оверклокинге. Питание организовано по схеме «24 + 8 + 4» pin.

Неподалеку располагается светодиодная панель ASUS Q-LED, позволяющая идентифицировать этапы прохождения POST (CPU, DRAM, VGA, Boot).

450x294  54 KB. Big one: 1500x979  399 KB

Материнская плата оснащена одной колодкой для подключения внешних портов USB 3.2 и одним USB 3.2 Gen 2 Type-C. Для организации дисковой подсистемы предусмотрены шесть коннекторов SATA-III, развернутых на 90 градусов.

450x144  18 KB. Big one: 1500x481  121 KB

Внизу печатной платы располагаются различные интерфейсы и порты для подключения всевозможных устройств и оборудования: две колодки портов USB 2.0, пара коннекторов подсветки, переключатель LED, COM-порт, разъем Thunderbolt, контакты Clear CMOS и термодатчика, кнопка перезагрузки.

Для расширения функциональности ASUS Prime Z490-A снабжена шестью слотами PCIe:

  • PCI Express 3.0 x1;
  • PCI Express 3.0 x16 с технологией SafeSlot;
  • PCI Express 3.0 x1;
  • PCI Express 3.0 x8 с технологией SafeSlot;
  • PCI Express 3.0 x1;
  • PCI Express 3.0 x8.

Конфигурацию из нескольких видеокарт можно запустить благодаря поддержке технологий AMD CrossFireX и NVIDIA SLI.

450x267  51 KB. Big one: 1500x890  376 KB

В качестве звукового тракта задействован популярный восьмиканальный кодек Realtek ALC1220 с литерой «А» с использованием качественных аудиоконденсаторов Nichicon Fine Gold.

Между разъемами PCI Express скрываются слоты для накопителей формата M.2 с поддержкой следующих форм-факторов и интерфейсов:

  • Первый слот M.2 (ключ M) – чипсетные линии, поддержка накопителей PCIe 3.0 x4 и SATA-III, 2242 / 2260 / 2280 /22110;
  • Второй слот M.2 (ключ E) – поддержка беспроводного адаптера 2230;
  • Третий слот M.2 (ключ M) – чипсетные линии, поддержка накопителей PCIe 3.0 x4, 2242 / 2260 / 2280/ 22110.

Для удобства ориентирования на текстолите материнской платы есть разметка, извещающая о том, какие линии и интерфейсы поддерживаются слотами M.2.

450x290  65 KB. Big one: 1500x968  535 KB

На печатной плате размещено семь коннекторов для вентиляторов, разбитых на четыре группы: для подключения кулера центрального процессора, жидкостной системы охлаждения, системных вентиляторов и твердотельного накопителя с пометкой M.2.

358x450  86 KB. Big one: 1992x2500  1421 KB

реклама



Материнская плата ASUS Prime Z490-A без системы охлаждения и визуальных декоративных элементов.

376x450  83 KB. Big one: 2091x2500  1645 KB

Подсистема питания насчитывает 14 фаз (12+2) и расположена вокруг процессорного сокета. В качестве ШИМ-контроллера используется восьмифазный чип DIGI+ VRM EPU ASP1900B. В качестве сборок применены NCP302045 производства ON Semiconductor с максимальной силой тока 45 А.

Разработчики переработали цифровую систему питания: используется силовой модуль DrMos, каждый из которых включает драйвер и два MOSFET-ключа (нижний и верхний), что дает удвоенную мощность без удвоителей.

450x270  48 KB. Big one: 2000x1199  603 KB

Благодаря такому тандему итоговая формула получается следующая: шесть усиленных фаз отведены на CPU, по две удвоенные на VCCIO, VCCSA (располагаются ниже и управляются отдельным контроллером) и встроенную графику GT.

реклама

Силовая часть охлаждается набором массивных радиаторов с оребрением и отличной прижимной силой.

450x151  13 KB. Big one: 1500x504  79 KB

Основной охладитель маскирует декоративная вставка с подсветкой ASUS Aura.

450x288  21 KB. Big one: 1500x959  138 KB

Меньше всех повезло чипсетному радиатору, который представляет собой алюминиевый брусок малых размеров, к тому же накрытый другой насадкой. Но забегая вперед скажу, что температура системной логики будет в очень комфортном диапазоне.

450x220  13 KB. Big one: 1500x732  96 KB

реклама

Напоследок изучим набор интерфейсов на панели ввода-вывода:

  • Один DisplayPort;
  • Один HDMI;
  • Два USB 2.0;
  • Два USB 3.2 Gen 1;
  • Три USB 3.2 Gen 2 (Type-A);
  • Один USB 3.2 Gen 2 (Type-C);
  • Один 2.5G LAN;
  • Пять x audio jacks;
  • Один Optical S/PDIF-Out.

450x218  27 KB. Big one: 1500x725  200 KB

Упаковка и комплектация

Материнская плата ASUS Prime Z490-A поставляется в черной коробке с фирменной полиграфией. Перечень технологий отмечен на упаковке.

450x333  42 KB. Big one: 1500x1110  293 KB

реклама

Список аксессуаров стал немного разнообразнее. Помимо диска с драйверами и руководства пользователя он включает три кабеля SATA, кронштейн для фиксации вентилятора 40/50 мм, обдувающего силовую часть (демонстрацию его работы я приводил в обзоре ASUS TUF Gaming Z490-Plus (Wi-Fi)), Q-коннектор и винтики M.2, подкладки под твердотельные накопители.

450x307  43 KB. Big one: 957x654  142 KB

Возможности BIOS

Материнская плата ASUS Prime Z490-A получила обновленную оболочку UEFI BIOS Utility с фирменной для серии Prime черно-белой цветовой гаммой.

Тестовый стенд

  • Материнская плата: ASUS Prime Z490-A (Intel Z490, LGA 1200);
  • Процессор: Intel Core i5-10600K;
  • Система охлаждения: Noctua NH-U12A;
  • Термоинтерфейс: Noctua NT-H1;
  • Оперативная память: Team Xtreem 8Pack 4500 МГц 16 Гбайт (2 x 8 Гбайт);
  • Видеокарта: Inno3D GeForce RTX 2060 Super Gaming OC X2;
  • Накопители: Western Digital Black SN750, 500 Гбайт;
  • Блок питания: Corsair HX1200, 1200 Ватт;
  • Операционная система: Microsoft Windows 10 x64.

реклама

450x388  45 KB. Big one: 1500x1292  340 KB

К моему удивлению, теста с контуром жидкостной системы охлаждения EKWB EK-KIT Classic RGB P240 не получилось. Оригинальные стойки физически не помещались в монтажные отверстия материнской платы, поэтому я вновь переехал на воздушный кулер Noctua NH-U12A.

450x246  31 KB. Big one: 1500x819  202 KB

Инструментарий и методика тестирования

В тестировании использовался процессор Intel Core i5-10600K. На момент подготовки материала материнские платы проходили ежедневное тестирование производителями и получали актуальные обновления BIOS.

реклама

Оболочка BIOS модели ASUS Prime Z490-A была обновлена до последней актуальной и доступной версии 0607.

450x224  96 KB. Big one: 805x402  62 KB

Чтобы исключить слабые стороны материнской платы при работе с оперативной памятью (из-за проблем непосредственно с самой DDR4), в тестировании был задействован «экстремальный» комплект Team Xtreem 8Pack с тактовой частотой 4500 МГц.

На графиках во всех случаях указана температура самого горячего ядра. Мониторинг скоростей вращения крыльчаток вентиляторов и температуры процессора осуществлялся с помощью последней версии утилиты HWiNFO. Температура воздуха во время проведения замеров составляла 26 градусов Цельсия.

Тест ASUS Prime Z490-A

В последней версии BIOS разработчики повысили производительность и стабильность системы.

«Из коробки» поведение системы на материнской плате ASUS Prime Z490-A с версией BIOS 0607 следующее: CPU бустит до 4800 МГц на все ядра, но в режиме стресс-теста с AVX для шести ядер средняя частота составляет 4500 МГц при автоматическом напряжении 1.2 В. Температура с кулером Noctua NH-U12A держится на отметке 66-68°C.

Потребление стенда без учета монитора составляет в простое 52 Вт, в выключенном состоянии – 1.15 Вт, в LinX 0.9.5 – 188 Вт. В последнем случае температуры подсистемы питания ASUS Prime Z490-A не превышают 42°C.

600x640  334 KB. Big one: 1646x1758  450 KB

Тестирование твердотельного накопителя Western Digital Black SN750 с поддержкой NVMe проходило при его установке в первый слот M.2 (отмечен как M.2_2) с установленным фирменным радиатором Aluminum M.2 Heatsink.

450x323  80 KB. Big one: 482x347  33 KB

AIDA64 бенчмарк кэша и памяти на стоковой системе ASUS Prime Z490-A с процессором Intel Core i5-10600K. Кольцевая шина по умолчанию функционирует на отметке 4200 МГц.

450x432  230 KB. Big one: 539x518  166 KB

Новинка поддерживает фирменную технологию ASUS Ai Overclock Tuner, которая в зависимости от установленного процессора и оценки эффективности системы охлаждения выставляет определенные лимиты потребления и тактовые частоты.

После активации данной функции система «задумывается» на несколько секунд и предлагает выставить заранее выбранный шаблон действий. Покорно соглашаемся и смотрим на результат.

Теперь Boost происходит до отметки 5000 МГц на три ядра и до 4800 МГц – на все ядра в стресс-тестах. Кольцевая шина прибавляет один шаг, и получаем итоговые 4300 МГц. Оперативная память не подвержена влиянию Ai Overclock, поэтому остается в штатном режиме.

Максимальный ручной разгон Intel Core i5-10600K позволяет выжать из ASUS Prime Z490-A частоту 5000 МГц по всем ядрам и 5100 МГц на два ядра. Новинка может покорить и 5.1 ГГц, но для этого необходимо соблюдение нескольких условий: проверка и выставление более гибких настроек, установка лучшей системы охлаждения и прочее.

Что касается оперативной памяти, то с каждым последующим обзором очевидна следующая тенденция: чем дороже, тем лучше. Впрочем, даже доступные материнские платы позволяют выжать 4200-400 МГц. Для ASUS Prime Z490-A определенным пределом стала частота 4300 МГц.

450x432  216 KB. Big one: 539x518  160 KB

Переходим к результатам тестирования.

Cinebench R20
Single Core, All Cores, pts

3DMark Time Spy
Physics, баллы

Linx v0.9.5
Memory = 8192, GFlops

AIDA64 6.25 Cache & Memory Benchmark
Memory read, Мбайт/с

AIDA64 6.25 Cache & Memory Benchmark
Memory write, Мбайт/с

AIDA64 6.25 Cache & Memory Benchmark
Memory copy, Мбайт/с

AIDA64 6.25 Cache & Memory Benchmark
Memory latency, нс

WinRAR 5.90 x64
Speed, KB/s

Температурный режим

С одной из топовых односекционных систем охлаждения Noctua NH-U12A были получены следующие температуры:

Температура процессора, °C

Linx v0.9.5
Меньше – лучше

Температура зоны VRM, °C

Linx v0.9.5
Меньше – лучше

Температура чипсета, °C

Linx v0.9.5
Меньше – лучше

Отдельно произведено тестирование и проверка температурного режима твердотельного накопителя SSD NVMe без охлаждения и с фирменным радиатором Aluminum M.2 Heatsink во втором (нижнем) слоте.

Температура твердотельного накопителя SSD NVMe, °C

CrystalDiskMark
Меньше – лучше

Заключение

Материнская плата ASUS Prime Z490-A – это «рабочая» лошадка для простого пользователя или неприхотливого энтузиаста, которая снабжена всем необходимым, да и возможностями оверклокинга при должной подсистеме питания не обделена.

Силовая часть легко справится с процессорами среднего и старшего звена с энергопотреблением до 180-220 Вт. Отмечу целый ряд всевозможных портов и интерфейсов, необходимых при повседневном использовании, семь разъемов для вентиляторов, индикаторы Q-Led, которые будут полезны начинающим сборщикам, и кнопку перезагрузки.

Что касается недостатков, то значимых не выявлено. Новинка собрана добротно и продолжает династию Prime-A: просто, надежно, функционально. ASUS Prime Z490-A станет хорошей базой для построения рабочей машины и игрового ПК без прикрас.
