Вступление

Последнее поколение материнских плат MSI семейства Tomahawk на системной логике AMD стало ассоциироваться у пользователей со среднебюджетными сбалансированными решениями, пригодными для построения высокопроизводительного ПК с перечнем всех необходимых интерфейсов, поддержкой актуального оборудования и хорошим разгонным потенциалом установленных компонентов.

реклама

Данную тропу проложила модель MSI B450 Tomahawk MAX, поддерживающая процессоры Ryzen 3000 «из коробки», что стало неотъемлемой частью для обновленной системы. Если совместить полученную информацию и анонс чипсета среднего звена AMD B550, можно предположить, что разработчики вряд ли стали упускать шанс выпустить материнскую плату, отвечающую указанным требованиям.

И если материнская плата Tomahawk MAX показала вектор развития, то новинка MSI MAG B550 Tomahawk стремится ему следовать.

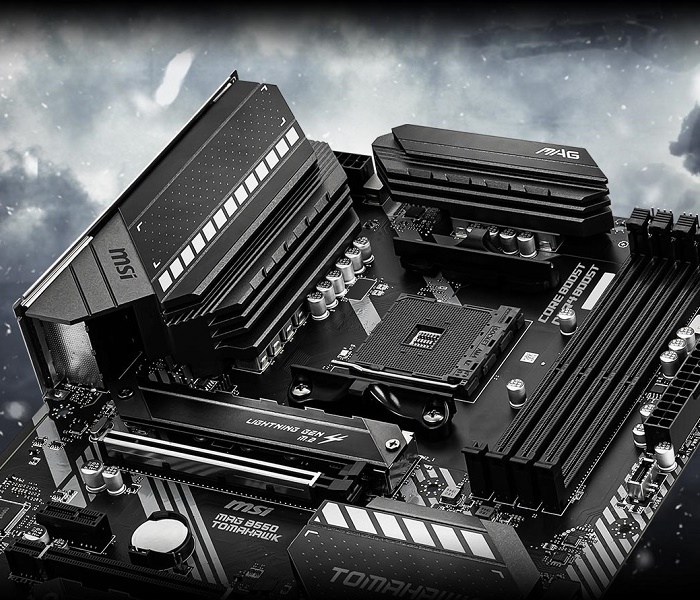

Технические характеристики MSI MAG B550 Tomahawk

Модель MSI MAG B550 Tomahawk
Сокет AMD Socket AM4
Поддерживаемые процессоры Supports AM4 socket 3rd Gen AMD Ryzen processors, and future AMD Ryzen processors with BIOS update
Оперативная память 4 x DIMM DDR4, Dual Channel DDR4-4866+ МГц (OC)
Слоты расширения 1 х PCIe 4.0 x16;
1 х PCIe 3.0 x4;
2 х PCIe 3.0 x1
Сетевые контроллеры Realtek 8125B 2.5G LAN;
Realtek 8111H 1G LAN
Аудиокодек 7.1-канальный HD Audio Realtek ALC1200
Питание материнской платы ATX 24-pin, 8-pin ATX 12V
Разъемы на задней панели 1 x Flash BIOS Button;
1 x PS/2 Combo;
1 x DisplayPort;
1 x HDMI;
2 x USB 2.0;
2 x USB 3.2 Gen 1 (Type-A);
1 x USB 3.2 Gen 2 (Type-A);
1 x USB 3.2 Gen 2 (Type-C);
1 x 1G LAN;
1 x 2.5G LAN;
5 x audio jacks;
1 x Optical S/PDIF-Out
Форм-фактор ATX.

анонсы и реклама

Внешний вид и особенности дизайна

Материнская плата MSI выполнена на черном шестислойном текстолите в форм-факторе ATX с габаритами 305 х 244 мм. Дизайн новой представительницы Tomahawk серии MSI Arsenal Gaming (MAG) стал еще более вычерненным и неброским. На фоне черной печатной платы трио основных радиаторов темного цвета попросту теряется.

374x450  100 KB. Big one: 1662x2000  1317 KB

Прошлый шарм модели MSI B450 Tomahawk MAX полностью исчез. И теперь обновленный внешний вид должен внушить нам, что это та самая полюбившаяся материнская плата на чипсете AMD B550 среднего звена с интерфейсами актуальной версии и необходимой функциональностью.

360x450  88 KB. Big one: 1598x2000  1127 KB

Благодаря такому дизайну, лицевая часть платы скрывает элементы системы охлаждения, в то время как обратная сторона полностью открыта. Опытные читатели могут внимательно рассмотреть область силовой части и отметить отсутствие удвоителей фаз.

реклама

Самое время привести блок-схему материнской платы MSI MAG B550 Tomahawk из руководства пользователя.

381x450  57 KB. Big one: 759x895  109 KB

MSI MAG B550 Tomahawk предназначена для процессоров в конструктиве AMD PGA 1331 (более известном как Socket AM4). Поддерживаются лишь ЦП Ryzen третьего поколения (Ryzen 3000), а хитрая отметка «future processors AMD Ryzen» на официальном сайте недвусмысленно намекает о скорой поддержке CPU следующего поколения, которые, согласно последней информации, появятся осенью 2020 года.

450x317  78 KB. Big one: 1500x1058  635 KB

На борту материнской платы располагаются четыре DIMM-слота оперативной памяти стандарта DDR4 с максимальным поддерживаемым объемом 128 Гбайт. Производителем заявлена поддержка тактовой частоты 2133 – 3200 МГц в штатном режиме и в диапазоне 2666 – 4866+ МГц при оверклокинге.

Питание организовано по схеме 24 + 8 pin. Разработчики сгруппировали четыре коннектора вентиляторов для удобства подключения систем охлаждения. Здесь же находится светодиодная панель Ez Debug LED, позволяющая идентифицировать этапы прохождения POST.

450x301  77 KB. Big one: 1500x1004  607 KB

Материнская плата MSI оснащена одной колодкой для подключения внешних портов USB 3.2 и одним USB 3.2 Gen 2 Type-C. Для организации дисковой подсистемы отведены шесть коннекторов SATA-III, развернутые на 90 градусов.

450x125  29 KB. Big one: 1500x417  223 KB

Помимо привычных портов для подключения внешнего оборудования и элементов передней панели корпуса, новинка предлагает порт TPM, разъемы подсветки, контакты открывания корпуса и Clear CMOS.

Для расширения функциональности MSI MAG B550 Tomahawk снабжена четырьмя слотами PCIe:

  • PCI Express 4.0 x16 с технологией Steel Armor;
  • PCI Express 3.0 x1;
  • PCI Express 3.0 x4;
  • PCI Express 3.0 x1.

За работу конфигурации из нескольких видеокарт отвечает технология AMD CrossFireX.

В качестве звукового тракта задействован популярный восьмиканальный кодек Realtek ALC1200 с использованием качественных аудиоконденсаторов Nichicon Fine Gold.

450x285  80 KB. Big one: 1500x949  709 KB

Между разъемами PCI Express скрываются слоты для накопителей формата M.2 с поддержкой следующих форм-факторов и интерфейсов:

  • Первый слот M.2 – процессорные линии, поддержка накопителей PCIe 4.0 x4 и SATA-III, 2242/ 2260 /2280 /22110;
  • Второй слот M.2 – чипсетные линии, поддержка накопителей PCIe 3.0 x4, 2242/ 2260 /2280.

реклама



Для удобства ориентирования на текстолите материнской платы предусмотрена разметка, какие линии и интерфейсы поддерживаются слотами M.2.

450x391  113 KB. Big one: 1500x1303  828 KB

На радость владельцам большого количества процессорных и корпусных вентиляторов, материнская плата MSI MAG B550 Tomahawk оборудована восемью коннекторами 4-pin, расположенными по всему периметру.

373x450  88 KB. Big one: 1662x2000  1072 KB

Теперь – снимок MSI MAG B550 Tomahawk без элементов систем охлаждения и декоративных вставок.

376x450  111 KB. Big one: 2088x2500  1858 KB

реклама

Набор системной логики AMD B550 собственной персоной.

300x151  28 KB. Big one: 1200x602  299 KB

Подсистема питания насчитывает 13 фаз (10+2+1) и располагается вокруг процессорного сокета. В качестве ШИМ-контроллера используется микросхема с маркировкой RAA229004 производства Intersil – это восьмиканальный контроллер (6+2). В качестве сборок применены ISL99360 с максимальной силой тока 60 А.

Благодаря такому тандему итоговая формула получается следующая: пять фаз с удвоением отведены на CPU, одна удвоенная на SoC и одна отведена на стабилизацию напряжений и питание APU.

450x294  78 KB. Big one: 2000x1307  973 KB

реклама

За температурный режим силовой части отвечают один массивный радиатор и охладитель поменьше, накрывающие соответственно основные мосфеты CPU и дочерние SoC.

450x149  19 KB. Big one: 1500x496  142 KB

Твердотельные накопители получили фирменные пластины M.2 Shield Frozr, охлаждение чипсета возложено на небольшой алюминиевый брусок с терморезинкой.

450x283  27 KB. Big one: 1500x943  178 KB

Как вы уже могли заметить, активного охлаждения (как в случае AMD X570) здесь нет, что связано с отсутствующими в системной логике линиями PCIe 4.0: они явились заметным подогревательным «элементом».

реклама

Перечень портов и интерфейсов на задней панели:

  • Один Flash BIOS Button;
  • Один PS/2 Combo;
  • Один DisplayPort;
  • Один HDMI;
  • Два USB 2.0;
  • Два USB 3.2 Gen 1 (Type-A);
  • Один USB 3.2 Gen 2 (Type-A);
  • Один USB 3.2 Gen 2 (Type-C);
  • Один 1G LAN;
  • Один 2.5G LAN;
  • Пять audio jacks;
  • Один Optical S/PDIF-Out.

450x153  29 KB. Big one: 1500x510  216 KB

Упаковка и комплектация

Материнская плата MSI MAG B550 Tomahawk поставляется в фирменной упаковке с темной полиграфией, и в случае линейки MSI Arsenal Gaming коробка украшена изображением из военной тематики:

450x349  55 KB. Big one: 1500x1162  404 KB

реклама

В комплектацию входят руководство пользователя и диск с драйверами, брошюры, металлический стикер MSI Gaming, два кабеля SATA и два удлинителя для подсветки.

450x338  53 KB. Big one: 1500x1127  380 KB

Возможности BIOS

Материнская плата MSI оснащена фирменным программным обеспечением MSI Click BIOS 5, которое знакомо пользователям и хорошо зарекомендовало себя благодаря перечню опций и простому интерфейсу.

450x337  195 KB. Big one: 1024x768  800 KB

реклама

150x112  14 KB. Big one: 1024x768  212 KB 150x112  13 KB. Big one: 1024x768  253 KB 150x112  15 KB. Big one: 1024x768  268 KB

150x112  16 KB. Big one: 1024x768  283 KB 150x112  16 KB. Big one: 1024x768  282 KB 150x112  17 KB. Big one: 1024x768  290 KB

150x112  14 KB. Big one: 1024x768  258 KB 150x112  16 KB. Big one: 1024x768  268 KB 150x112  15 KB. Big one: 1024x768  267 KB

150x112  16 KB. Big one: 1024x768  275 KB 150x112  16 KB. Big one: 1024x768  291 KB 150x112  15 KB. Big one: 1024x768  268 KB

150x112  15 KB. Big one: 1024x768  278 KB 150x112  14 KB. Big one: 1024x768  240 KB 150x112  14 KB. Big one: 1024x768  159 KB

150x112  21 KB. Big one: 1024x768  631 KB 150x112  15 KB. Big one: 1024x768  244 KB 150x112  16 KB. Big one: 1024x768  279 KB

Тестовый стенд

  • Материнская плата: MSI MAG B550 Tomahawk (AMD Socket AM4);
  • Процессор: AMD Ryzen 7 3700X;
  • Система охлаждения: EKWB EK-KIT Classic RGB P240;
  • Термоинтерфейс: Noctua NT-H1;
  • Оперативная память: Team Xtreem 8Pack 4500 МГц 16 Гбайт (2 x 8);
  • Видеокарта: Inno3D GeForce RTX 2060 Super Gaming OC X2;
  • Накопители:
    • Western Digital Black SN750, 500 Гбайт;
    • Seagate FireCuda 520 PCIe Gen4 NVMe, 1 Тбайт;
  • Блок питания: Corsair HX1200, 1200 Ватт;
  • Операционная система: Microsoft Windows 10 x64.

450x447  69 KB. Big one: 1500x1489  652 KB

Для тестирования интерфейса PCIe версии 4.0 компанией MSI был предоставлен твердотельный накопитель Seagate FireCuda 520 PCIe Gen4 NVMe SSD объемом 1 Тбайт.

450x215  64 KB. Big one: 1500x717  464 KB

Инструментарий и методика тестирования

BIOS материнской платы MSI MAG B550 Tomahawk была обновлена до последней версии – A.12 с AGESA ComboAm4v2PI 1.0.0.2. Это beta-версия. В тестировании использовался процессор AMD Ryzen 7 3700X.

450x224  89 KB. Big one: 806x402  58 KB

Чтобы исключить слабые стороны материнской платы при работе с оперативной памятью (из-за проблем непосредственно с самой DDR4), в тестировании был задействован «экстремальный» комплект Team Xtreem 8Pack с тактовой частотой 4500 МГц.

В дальнейшем, чтобы сымитировать штатную работу системы, частота оперативной памяти была понижена до отметки 3200 МГц (16-18-18 36-1Т), которая официально поддерживается и доступна многим модулям.

На графиках во всех случаях указана температура самого горячего ядра. Мониторинг скоростей вращения крыльчаток вентиляторов и температуры процессора осуществлялся с помощью последней версии утилиты HWiNFO. Температура воздуха во время проведения замеров составляла 26 градусов Цельсия.

Тест MSI MAG B550 Tomahawk

Свежий релиз микропрограммного кода AGESA 1.0.0.2v2 добавляет поддержку материнских плат AMD на чипсете B550 и оптимизирует работу с оперативной памятью.

«Из коробки» поведение процессора Ryzen 7 3700X на материнской плате MSI MAG B550 Tomahawk с версией BIOS A.12 следующее: ЦП бустит до 4400 МГц на четыре ядра; до 4375 МГц – по всем ядрам в зависимости от нагрузки; напряжение достигает 1.494 В. Температура с контуром EKWB EK-KIT Classic RGB P240 держится на отметке 66-69°C.

Потребление стенда без учета монитора составляет: в простое 50 Вт, в выключенном состоянии – 0.92 Вт, в LinX 0.7.0 – 150 Вт. Для последнего случая актуальны показания температуры подсистемы питания MSI MAG B550 Tomahawk, не превышающие 45°C.

598x600  366 KB. Big one: 1402x1406  401 KB

AIDA64 бенчмарк кэша и оперативной памяти на стоковой системе MSI MAG B550 Tomahawk с процессором AMD Ryzen 7 3700X.

450x432  229 KB. Big one: 539x518  165 KB

Тестирование твердотельного Seagate FireCuda 520 PCIe Gen4 NVMe с поддержкой NVMe проходило при его установке в первый слот M.2 (отмечен как M.2_1) с установленным фирменным радиатором M.2 Shield Frozr.

450x324  82 KB. Big one: 484x349  35 KB

Для дальнейшего тестирования Ryzen 7 3700X был разогнан методом «Precision boost overdrive + BCLK + Offset voltage», являющимся максимально подходящим для рассматриваемой платы. К сожалению, другие методики не приводили к желаемому результату: в зависимости от режима наблюдалось падение производительности на 2-10%.

450x278  47 KB. Big one: 484x300  27 KB

Такой режим позволил достичь частоты 4400 МГц для пяти ядер и 4375 МГц для всех ядер при напряжении 1.425-1.5 В. После снятия всех лимитов процессор Ryzen 7 3700X прогревался до 75°C.

600x534  331 KB. Big one: 1402x1250  358 KB

Оперативная память разгонялась до максимальной частоты с сохранением режима IF 1:1. Материнская плата играючи расправилась с моим комплектом и выжала положенные 3800/1900 МГц с таймингами «16-16-16 32-1Т». Даже скучно стало.

450x432  215 KB. Big one: 539x518  159 KB

Максимальным достижением становится отметка 4466 МГц. Выше система не стартует, IF автоматически сбрасывается до 1116 МГц.

450x432  215 KB. Big one: 539x518  159 KB

Переходим к результатам тестирования.

Cinebench R20
Single Core, All Cores, pts


Включите JavaScript, чтобы видеть графики

3DMark Time Spy
Physics, баллы


Включите JavaScript, чтобы видеть графики

Linx v0.7.0
Memory = 8192, GFlops


Включите JavaScript, чтобы видеть графики

AIDA64 6.25 Cache & Memory Benchmark
Memory read, Мбайт/с


Включите JavaScript, чтобы видеть графики

AIDA64 6.25 Cache & Memory Benchmark
Memory write, Мбайт/с


Включите JavaScript, чтобы видеть графики

AIDA64 6.25 Cache & Memory Benchmark
Memory copy, Мбайт/с


Включите JavaScript, чтобы видеть графики

AIDA64 6.25 Cache & Memory Benchmark
Memory latency, нс


Включите JavaScript, чтобы видеть графики

WinRAR 5.90 x64
Speed, KB/s


Включите JavaScript, чтобы видеть графики

Температурный режим

С жидкостной системой охлаждения EKWB EK-KIT Classic RGB P240 были получены следующие результаты:

Температура процессора, °C

Linx v0.7.0
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Температура зоны VRM, °C

Linx v0.7.0
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Температура чипсета, °C

Linx v0.7.0
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Новые твердотельные накопители NVMe на интерфейсе PCIe 4.0 x4 оказываются горячими источниками тепла.

Температура твердотельного накопителя SSD NVMe, °C

CrystalDiskMark
Меньше – лучше


Включите JavaScript, чтобы видеть графики

Если с радиатором M.2 Shield Frozr температура держится в разумных пределах, то при тесте скорости без элементов охлаждения наступает троттлинг: датчик информирует о достижении 80°C, но пирометр фиксирует все 95-96°C. Вывод прост: желательно охлаждение.

Заключение

По заверению производителя, материнская плата MSI MAG B550 Tomahawk должна стать новым хитом в ассортименте компании и потеснить решения конкурентов, предложив сбалансированные характеристики при демократичной стоимости и подтвердив для серии Tomahawk статус народной любимицы. Отчасти это правда. Новинка получила неплохой набор интерфейсов, наделена хорошей подсистемой питания, эффективной системой охлаждения и добротным разгонным потенциалом. Но без противоречий не обошлось.

Непосредственно сам чипсет AMD B550, как показывает практика, далек от демократичных взглядов создателей и уступает предшественнику: благо хоть дешевле старшего брата AMD X570. Основное различие – системная логика B550 потеряла чипсетные линии PCIe 4.0: два ультраскоростных твердотельных накопителя на такую системную плату уже не поставишь; только один, который займет процессорные линии PCIe четвертого поколения. Зато чипсет обходится без активного охлаждения, и карликовую вертушку мы теперь не увидим.

Кроме того, пропала официальная поддержка процессоров Ryzen 1000 и 2000, хотя у моих коллег по цеху без проблем функционируют Ryzen 3200G/3400G. Возможно, и младшие версии ЦП заведутся, нужно групповое тестирование с такими CPU: у меня, к сожалению, они отсутствуют.

Что касается самой модели MSI, то к ней замечаний нет. Перед нами добротная материнская плата с хорошим качеством изготовления и соответствующим оснащением. Есть мелкие нарекания к дизайну, особенно при сравнении с прошлыми версиями Tomahawk, но, как говорится, на вкус и цвет… Подведем итоги.

Системная плата MSI MAG B550 Tomahawk – это среднебюджетная модель, в своем сегменте она наделена всем необходимым, а разгонный потенциал у нее не скромнее, чем у старших решений на X570. Остается открытым вопрос цены, но если изучить предложения, то первые партии B550 ни у одного из брендов не отличаются низким ценником, поэтому не будем спешить и чуточку подождем. А пока вы будете приглядываться к актуальным решениям, первая ласточка в виде MAG B550 Tomahawk способна заинтересовать.

Александр Андерсон


Выражаем благодарность:

  • Компании MSI за предоставленную на тестирование материнскую плату MSI MAG B550 Tomahawk.
