Недавно мы протестировали решение «околоначального» уровня для платформы LGA 2066, выпущенное Gigabyte – Gigabyte X299 Aorus Gaming 3. Теперь пора взглянуть на аналогичное решение ASRock – ее модель ASRock Fatal1ty X299 Gaming K6, при своей принадлежности к имиджевой серии Fatal1ty является одной из самых доступных плат LGA 2066 в ассортименте компании – примерно $270.
Дешевле лишь ASRock X299 Killer SLI/ac (около $250), которая по сути является ее урезанной версией (используется та же печатная плата, не распаяны некоторые USB и индикатор POST-кодов, зато есть Wi-Fi адаптер) и только что анонсированная ASRock X299 Extreme4 (~$260).
Между прочим, именно последняя может оказаться прямым конкурентом героини данного материала – более «скромное» имя, меньшее число USB и отсутствие индикатора POST-кодов компенсируется не только несколько сниженной ценой, но и явно иной конфигурацией VRM процессора, который, возможно, является даже более мощным (появился второй восьмиконтактный ESP12V, второй радиатор и теплотрубка).
Но пока что Extreme 4 отсутствует в продаже, а потому ASRock Fatal1ty X299 Gaming K6 становится второй по цене системной платой для процессоров в конструктиве LGA 2066, предлагаемой ASRock. Насколько хороша новинка? Мы попробуем разобраться при содействии со стороны нашего партнера – компании Регард.
| Модель | ASRock Fatal1ty X299 Gaming K6 |
| Средняя цена*, руб. | 19 000 |
| Ссылка на сайт | Страница материнской платы на сайте производителя |
| Процессоры | Intel Core i5, Core i7, Core i9 В исполнении LGA 2066 |
| Набор системной логики | Intel X299 |
| Оперативная память | Поддержка памяти зависит от установленного процессора 8 x DDR4 разъемов DIMM Поддерживаемый объем памяти - до 128 Гб (небуферизованной, не-ECC) Поддержка четырехканального режима и Intel X.M.P. Поддержка 4400+(OC) / 4266(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3200(OC) / 2933(OC) / 2800(OC) / 2666 / 2400 / 2133 МГц |
| Аудио | Realtek ALC1220 (до 8 каналов) |
| Сеть | 1 x Intel i219V (10/100/1000 Mbit) 1 x Intel i211AT (10/100/1000 Mbit) |
| Слоты расширения | 1 слот PCI Express x16 3.0**, физически как x16 1 слот PCI-Express x16 3.0 физически как х8 1 слот PCI-Express 3.0 х16, физически как х4 3 слота PCI Express x1 2.0 |
| Поддержка графических тандемов | AMD CrossFire (до 3 видеокарт) NVidia SLI (две видеокарты) |
| Дисковая подсистема | 8 х SATA 6 Гбит/с Поддержка ACHI, NCQ, RAID 0, RAID 1, RAID 0+1, Intel Optane 1 х M.2* 2242/2260/2280/22110 SATA3 и PCIe 3.0 x4 21 х M.2* 2242/2260/2280 SATA3 и PCIe 3.0 x4 |
| USB | - 2 порта USB 3.1 Gen2 (Type A и Type C, оба на задней панели платы) - 8 портов USB 3.1 Gen1 (2 разъема на плате для подключения 4 портов, 4 порта на задней панели платы) - 10 портов USB 2.0 (4 порта на задней панели платы, 3 разъема на плате для подключения 4 портов) |
| Разъемы и прочий функционал на материнской плате | 1 x 24-pin ATX 1 x 8-pin ATX 12V 8 x SATA 6 Гбит/с 2 разъема для подключения вентиляторов системы охлаждения процессора (2 х 4-pin) 3 разъема для подключения дополнительных вентиляторов (3 х 4-pin) 1 колодка лицевой панели корпуса 1 колодка аудиоразъемов корпуса 3 колодки USB 2.0 2 колодка USB 3.1 Gen1 1 колодка TPM перемычка сброса настроек CMOS 2 разъема для подключения светодиодной подсветки |
| Разъемы и прочий функционал на задней панели | 1 разъем PS/2 для подключения мыши или клавиатуры 4 порта USB 2.0 2 порта USB 3.1 Gen2 4 порта USB 3.1 Gen1 2 сетевых порта RJ-45 6 аудио-разъемов |
| Контроллер I/O | Nuvoton NCT6791D |
| BIOS | Две несъемных микросхемы флеш-памяти по 128 Мбит каждая; AMI EFI BIOS; Поддержка многоязычной локализации интерфейса (русский присутствует) |
| Размеры, мм | 305 х 244 |
| Форм-фактор | ATX |
Материнская плата поставляется в типичной для линейки ASRock Fatal1ty упаковке: видимая визуально часть является сугубо декоративной: в красочную коробку из тонкого картона вложена еще одна – из толстого черного картона.
Пластиковая ручка, призванная увеличить удобство переноски, также зафиксирована именно во внутренней коробке.
Сама по себе материнская плата не просто помещена в антистатический пакет, а еще и зафиксирована с помощью пластиковых стяжек в специальной форме из вспененного полиэтилена, предохраняющей плату от боковых ударов.
Раскрыв коробку, приобретатель ASRock Fatal1ty X299 Gaming K6 обнаружит следующую комплектацию:
При распаковке и установке материнской платы соблюдаем осторожность: с тыльной стороны платы имеется большое количество различной элементной базы, на размещение которой с лицевой стороны платы инженерам ASRock не хватило места.
Плата выполнена в стиле, сочетающем серый и черный цвета, яркие красный и золотой цвета, столь свойственные прошлым поколениям плат Fatal1ty, похоже, ушли в прошлое. На этом скоромном цветовом фоне выделяются лишь конденсаторы аудиотракта в оболочке светло-оранжевого цвета, но это фирменный цвет Nichicon, их выпускающей, а также легко снимаемая упаковочная пленка на гнездах для вкручивания крепежных стоек разъемов M.2.
Плата не лишена декоративной подсветки, однако представлена она лишь цепочкой из RGB-светодиодов, расположенной по периметру радиатора набора системной логики. Также имеется светодиод красного цвета, отображающий активную микросхему BIOS, а в моменты запуска/перезапуска включается индикатор POST-кодов (после запуска операционной системы он отключается).
Есть на плате и два четырехконтактных разъема для подключения светодиодной подсветки (питающее напряжение - +12 В, сила тока – не более 3 А), расположенные в правом верхнем (колодка с маркировкой RGB_LED2) и нижнем левом (колодка с маркировкой RGB_LED1) углах платы.
Управление подсветкой можно осуществлять как через BIOS материнской платы, та из среды операционной системы Windows через специальное приложение ASRock RGB LED. Интерфейс обоих вариантов, а также набор их возможностей идентичен (а потому, на мой взгляд, чем озадачиваться загрузкой с сайта ASRock и установкой лишних приложений, рискуя потерять выбранные настройки с крахом операционной системы, проще все настройки осуществлять через BIOS).
И разъемы, и подсветку под радиатором набора системной логики можно настраивать как в единой массе, так и каждое по-отдельности. Регулируется не только интенсивность, цвет и стиль свечения, но и яркость (вплоть до полного отключения).
Все заданные настройки как в BIOS, так и в приложении сразу, перезагрузка для этого не требуется.
Интересно поведение подсветки. Если подключить к системе питание, подсветка радиатора набора системной логики загорается, даже если саму систему не запускать. Если же систему запустить, а потом инициировать завершение работы (например, в Windows через Меню «Пуск» - «Завершить работу»), то подсветка гаснет. При этом светодиод, обозначающий активную в данный момент микросхему BIOS работает ровно наоборот: на только что получившей питание системе он не светится и загорается только в момент запуска системы, но после «завершения работы» не отключается.
Подсветку, подключенную к разъемам RGB_LED1 и RGB_LED2, такие нелогичности-странности не касаются, она включена только при полностью запущенной системе.
На плате установлено два радиатора. Установленный на микросхеме набора системной логики Intel X299 радиатор изначально покрыт упаковочной пленкой, которую можно снять.
Радиатор монолитный, крепление осуществляется с помощью двух подпружиненных винтов.
Установленный на элементах цепей питания процессора радиатор также фиксируется на подпружиненных винтах.
Однако, при всей кажущейся основательности, на самом деле он довольно слабый: в его форме присутствует пара довольно тонких мест явно декоративного характера (но низкой ценности в силу того, что они практически не видны), явно ограничивающих отвод тепла от подошвы к верхней части.
Сам по себе радиатор «глухой», сквозных отверстий в нем не имеется. При установке системы жидкостного охлаждения процессора стоит озаботиться его обдувом – в тестах, о которых подробнее речь пойдет ниже, температура уходила за отметку в 110°C с далеко не самым продвинутым процессором семейства LGA2066.
Системе охлаждения процессора необходимо вписываться в следующие габариты:
Для подключения вентиляторов на плате установлено пять четырехконтактных разъемов, два из которых – процессорные.
Плата умеет управлять оборотами четырехконтактных (ШИМ) вентиляторов на всех разъемах, а вот обладателям старых вентиляторов с трехконтактным подключением придется обходить стороной разъем CPU_FAN1, а на разъеме SYS_FAN3/W_PUMP2 придется вручную активировать режим DC Mode. Разъемы с пометкой «W_PUMP» в названии имеют увеличенный до 1.5 А предел по току и рассчитаны на подключение не только вентиляторов, но и систем жидкостного охлаждения (остальные разъемы имеют стандартный порог в 1 А).
Для настройки поведения вентиляторов в BIOS доступны четыре готовых профиля («Тихий», «Стандартный», «Производительный», «Регулировка отключена») и один настраиваемый: различные уровни оборотов (от 0 до 100%) по достижению определенного настраиваемого по температуре порога (от 30° до 100°C), таких порогов присутствует четыре.
Можно задавать задержку реакции системы на изменение температуры (доступны задержки в 12, 25, 51, 76, 102, 127, 153, 178 и 204 секунд). Для всех разъемов, кроме CPU_FAN1, можно выбирать источник значения температуры (для разъема CPU_OPT/W_PUMP1 тоже), в роли которого может выступать температурный датчик, как в процессоре, так и на материнской плате (предположительно – кристалл набора системной логики). Уровень оборотов вентилятора можно задать 0% и полная остановка происходит на самом деле.
Для проверок использовались вентиляторы Zalman ZP1225BLM, Thermalright TY-143, Thermalright TY-140, AMD Wraith Spire, ExeGate 9225M12B/UV3, BitFenix Spectre 120mm и Arctic Cooling F9.
Изменения настроек в BIOS принимаются платой с задержкой в несколько секунд, перезагрузка для этого не требуется.
Архитектура подсистемы процессоров Intel в исполнении LGA2066 довольно сложна. Вкратце: в процессоры интегрирован собственный преобразователь питания, требующий на входе от материнской платы подачи лишь одного напряжения VRIN величиной 1.8 В, которое затем преобразуется в нужные процессору напряжения, в т.ч. VCore для процессорных ядер, кэшей, кольцевого интерфейса и ряда других элементов. Однако формирование VCCIO и VCCSA все также так же осуществляется материнской платой.
Весьма своеобразно реализовано питание на ASRock Fatal1ty X299 Gaming K6. На плате установлено только два ШИМ-контроллера Intersil ISL69138 (цифровой контроллер, поддерживающий до семи фаз) и один неопознанный, а не четыре или пять, как следовало бы ожидать.
По две фазы реализовано для питания оперативной памяти, причем у каждой из групп из четырех слотов справа и слева платы по одному собственному такому преобразователю.
ASRock заявляет о наличии 11 фаз питания процессора, и как это водится, на деле это не совсем так: из 11 дросселей только у 10 напряжение соответствует VRIN (которое, кстати, на данной материнской плате изначально увеличено с 1.8 В до 2.1 В - явно с целью уменьшения токов и, как следствие, нагрева), еще на одном дросселе (можно видеть, что даже его маркировка – R30, а не R15, как у остальных) – VCCSA. Напряжение VCCIO, которое также технически является процессорным, расположено внизу под процессорным разъемом, а не в группе 11 дросселей над процессорным разъемом.
Переворачиваем материнскую плату и видим, что под каждым из преобразователей питания памяти установлено по две микросхемы с маркировкой «5962», которые явно исполняют роль драйверов фаз (тем паче, что в цепях питания памяти использованы SinoPower SM7341EHKP, которые суть есть два транзистора в одном корпусе без драйвера).
Под цепью питания процессора с тыльной стороны материнской платы мы находим пять микросхем с маркировкой «17AFXJGX», которые играют роль удвоителей фаз основного входного питания процессора (VRIN) – это Intersil ISL6617A.
Использованные в фазах основного входного питания процессора и VCCSA микросхемы Intersil ISL99227 способны выдать ток силой до 60А.
Итого имеем: VCCIO отдельно на своем преобразователе и ШИМ-контроллере, а двумя ISL69138 управляются четыре фазы памяти, пять фаз VCore и одна фаза VCCSA. Наиболее логично смотрится схема использования одного ISL69138 для управления одним преобразователем питания памяти и VCore, а второго – для управления другого преобразователя питания памяти и однофазного преобразователя VCCSA.
Разъем дополнительного питания ATX расположен по верхнему краю платы так, что его защелка может упереться в стенку блока питания или верхнюю крышку корпуса (в зависимости от используемого корпуса).
Но это явление стандартно для всех плат LGA2066 с восемью слотами памяти в силу их планировки.
Ныне в моду входит оснащение слотов памяти «броней» из металлических кожухов, но на рассматриваемой плате ASRock этого нет – простая «классика». Сами слоты разбиты на две группы по четыре слота в каждой, размещенные по бокам от процессорного разъема. Слоты оснащены классическими подвижными защелками с верхнего края и пазом-защелкой с нижнего края.
Причины применения такой конструкции имеет разве что декоративное свойство: самый верхний слот на плате является PEG и отстоит настолько далеко, что никаких проблем не возникнет в принципе даже при установке массивных видеокарт с усилительной пластиной на тыльной стороне, как, например, используемая для проверки Nvidia GTX1080 в исполнении PNY.
Работоспособность слотов памяти зависит от типа установленного процессора, при эксплуатации самых младших Intel Core LGA2066, обладающих всего двумя каналами памяти, рабочими будут лишь четыре слота – те, которые расположены справа от процессорного разъема (слоты между процессорным разъемом и задней интерфейсной панелью отключатся). Стоит напомнить, что Intel выпускает в исполнении LGA2066 два типа процессоров – с двумя (до четырех модулей) и четырьмя (до восьми модулей) каналами памяти. Об этом же напоминает и специальная листовка в комплекте материнской платы.

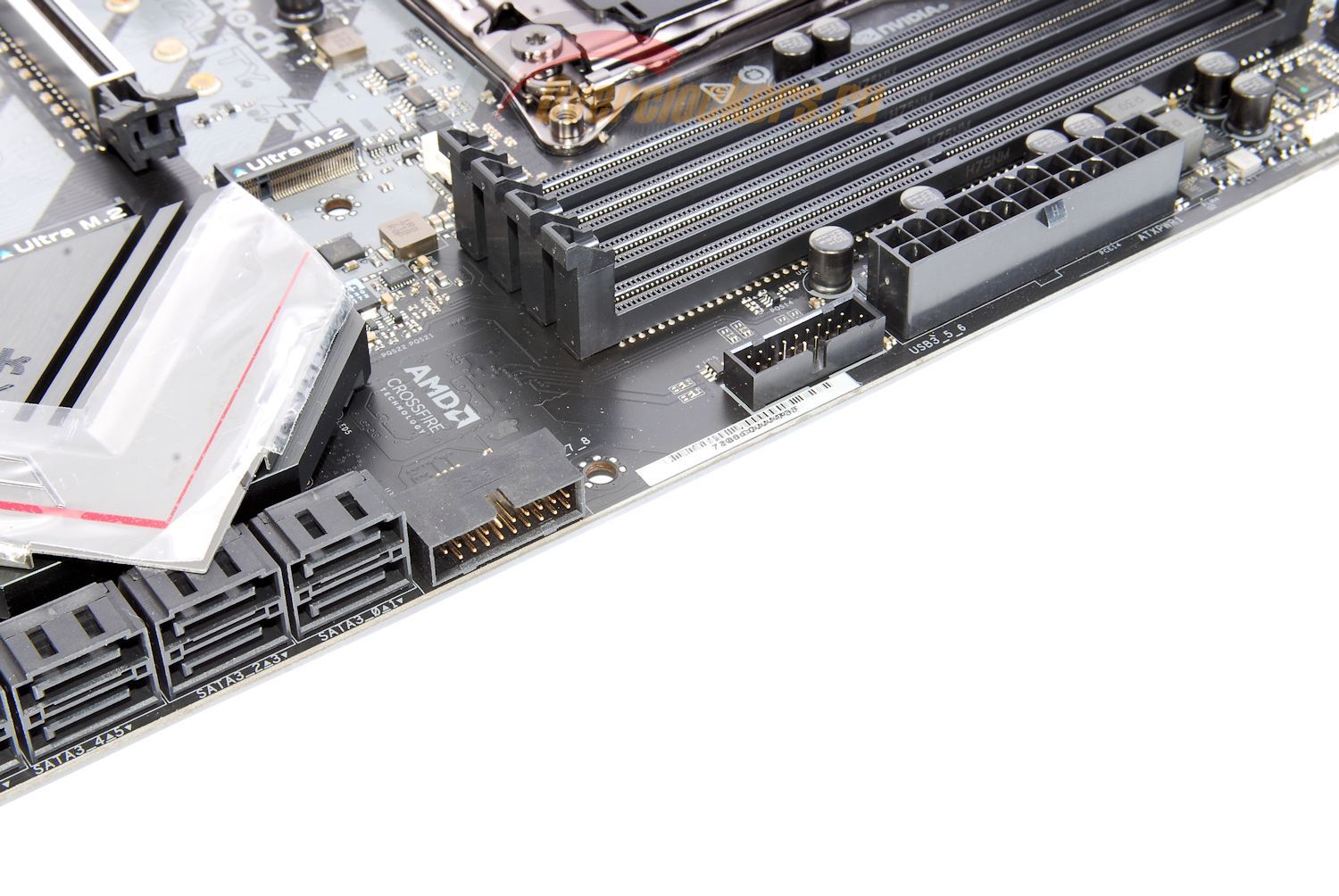

Под разъемом основного питания ATX расположено две 20-контактных колодки интерфейса USB 3.1 Gen1 (переименованный некоторое время назад интерфейс USB 3.0). Одна ориентирована перпендикулярно, вторая – параллельно поверхности плоскости материнской платы (как мы видели на фото чуть выше, применение «лежачего» разъема USB очень даже оправданно).
Весьма забавен тот факт, что эти порты подключены к Intel Z299 не напрямую: с тыльной стороны платы установлен «хаб» ASMedia ASM1074 – микросхема-разветвитель, «превращающая» два USB 3.1 Gen 1 в четыре.
Зачем так сделали инженеры ASRock, остается только гадать: сам по себе Intel X299 поддерживает десять USB 3.1 Gen1, а помимо этого контроллера ASMedia ASM1074, использующего два порта в качестве точки подключения, на ASRock Fatal1ty X299 Gaming K6 имеется лишь еще четыре USB 3.1 Gen1 – на задней интерфейсной панели.
Итого из десяти USB 3.1 Gen1 у Intel X299 задействовано лишь шесть. Напрашивается вывод, что в данной материнской плате используются не совсем полноценные кристаллы Intel X299, которые достаются ASRock с дисконтом, перекрывающим стоимость контроллера ASMedia, сопровождающей его флеш-памяти, контроллера питания и еще ряда мелкой обвязки, а также распайку всего этого на материнской плате.

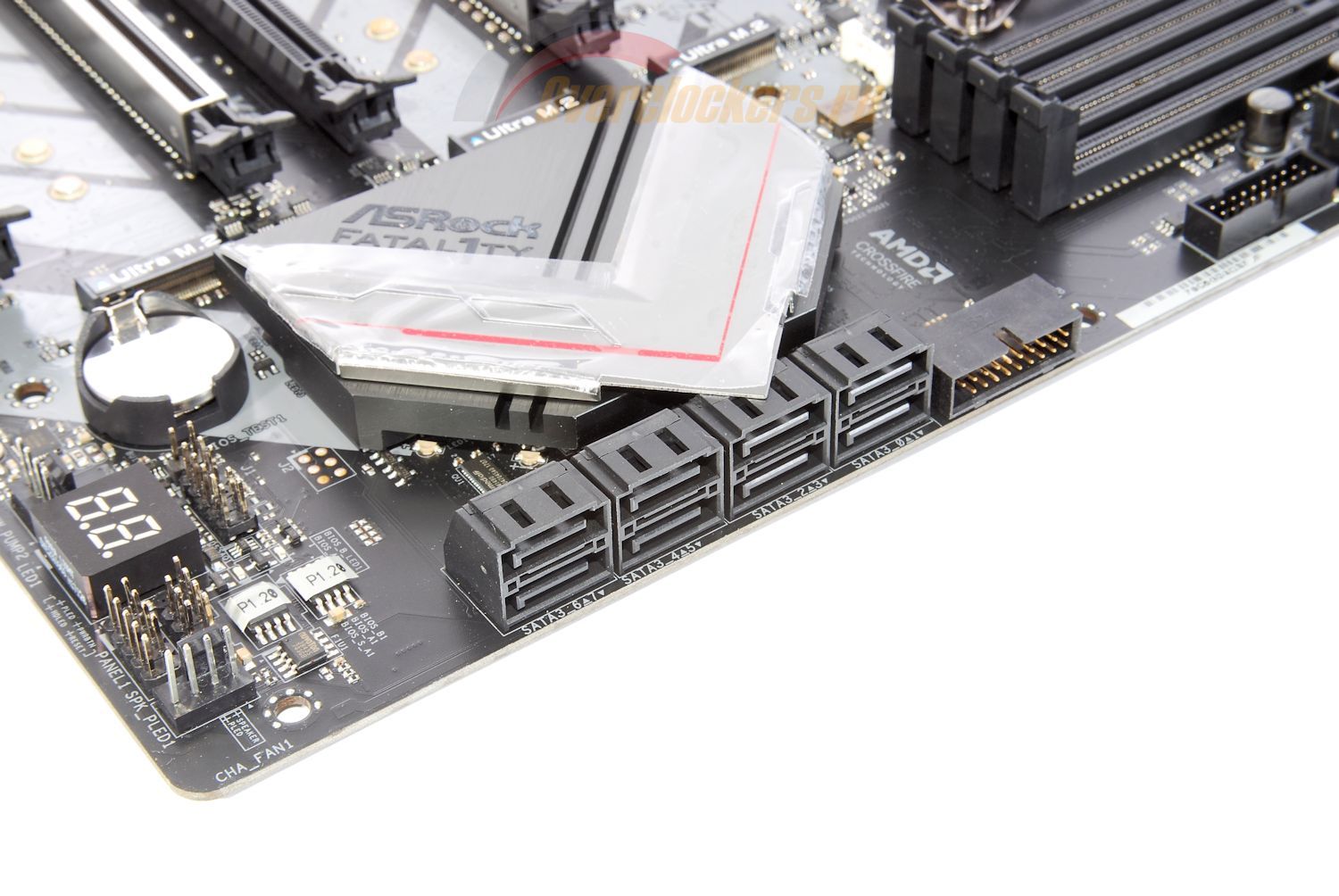

Ниже колодок USB, реализованных столь странным образом, размещено восемь разъемов SATA 6 Гбит/с, два из которых частично накрывает декоративная накладка радиатора. Все SATA реализованы посредством возможностей набора системной логики Intel X299, дополнительных контроллеров здесь не применятся.
Все они ориентированы параллельно плоскости платы (так называемые «лежачие» разъемы) и обладателей массивных длинномерных видеокарт традиционно ожидают ограничения доступа к ним. Например, при установке длинномерной массивной видеокарты в верхний PEG окажется затруднен доступ к двум верхним разъемам SATA:
А задействование второго основного PEG приведет к ограничению доступа к двум нижним SATA 6 Гбит/с. Впрочем, таковы ограничения формата, места для «маневров» тут практически нет.
Про работу восьми разъемов SATA и трех посадочных мест M.2 речь пойдет немного ниже – тут свои нюансы.

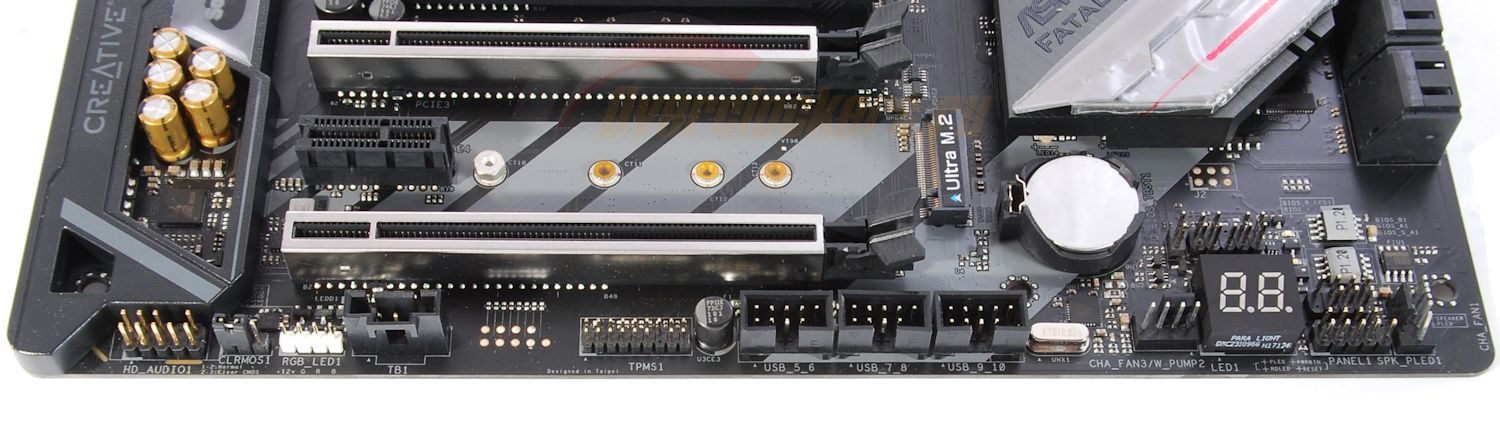

По нижнему краю платы мы найдем (перечисление справа налево):
Правый край платы во многом скрыт под пластиковым кожухом, который при желании можно снять, благо прикручивается он всего лишь несколькими винтами.

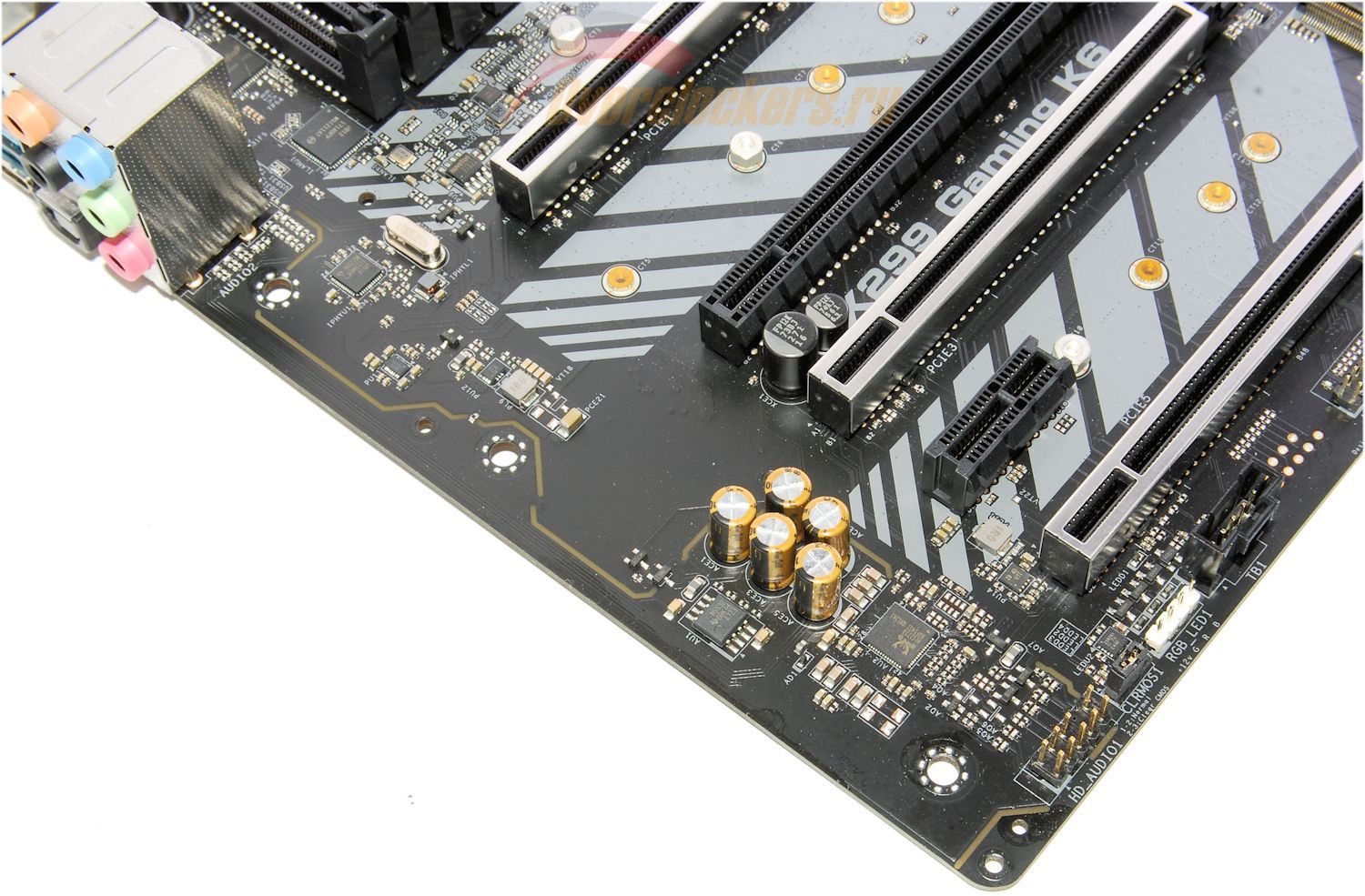

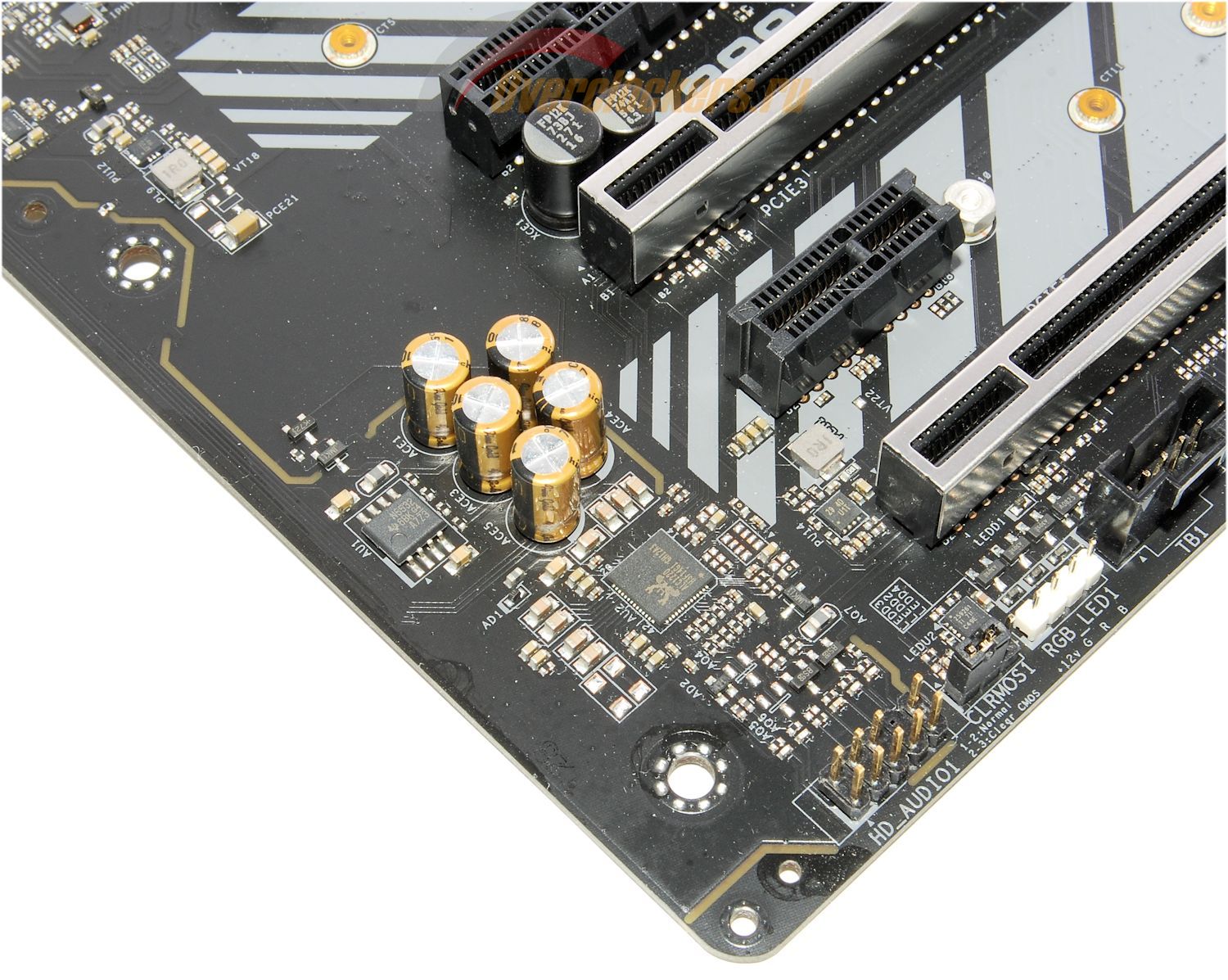

Аудиотракт построен на сочетании очень модных ныне «Hi-End-конденсаторов» Nichicon, аудиоконтроллера Realtek ALC1220 и усилителя Texas Instruments NE5532. При этом встроенный в ALC1220 собственный усилитель используется для разъемов фронтальной аудиопанели корпуса системного блока, а TI NE5332 – для разъемов задней интерфейсной панели материнской платы.
Разумеется, во избежание потерь качества в передаче звука в результате окисления, контакты колодки для подключения фронтальной панели корпуса системного блока позолочены (а вот аудиоразъемы задней интерфейсной платы почему-то остались без подобного оснащения). Попутно, с целью снижения уровня электромагнитных наводок от остальных элементов платы, аудиотракт отделен от остальной части платы участками текстолита, лишенными токопроводящих слоев.

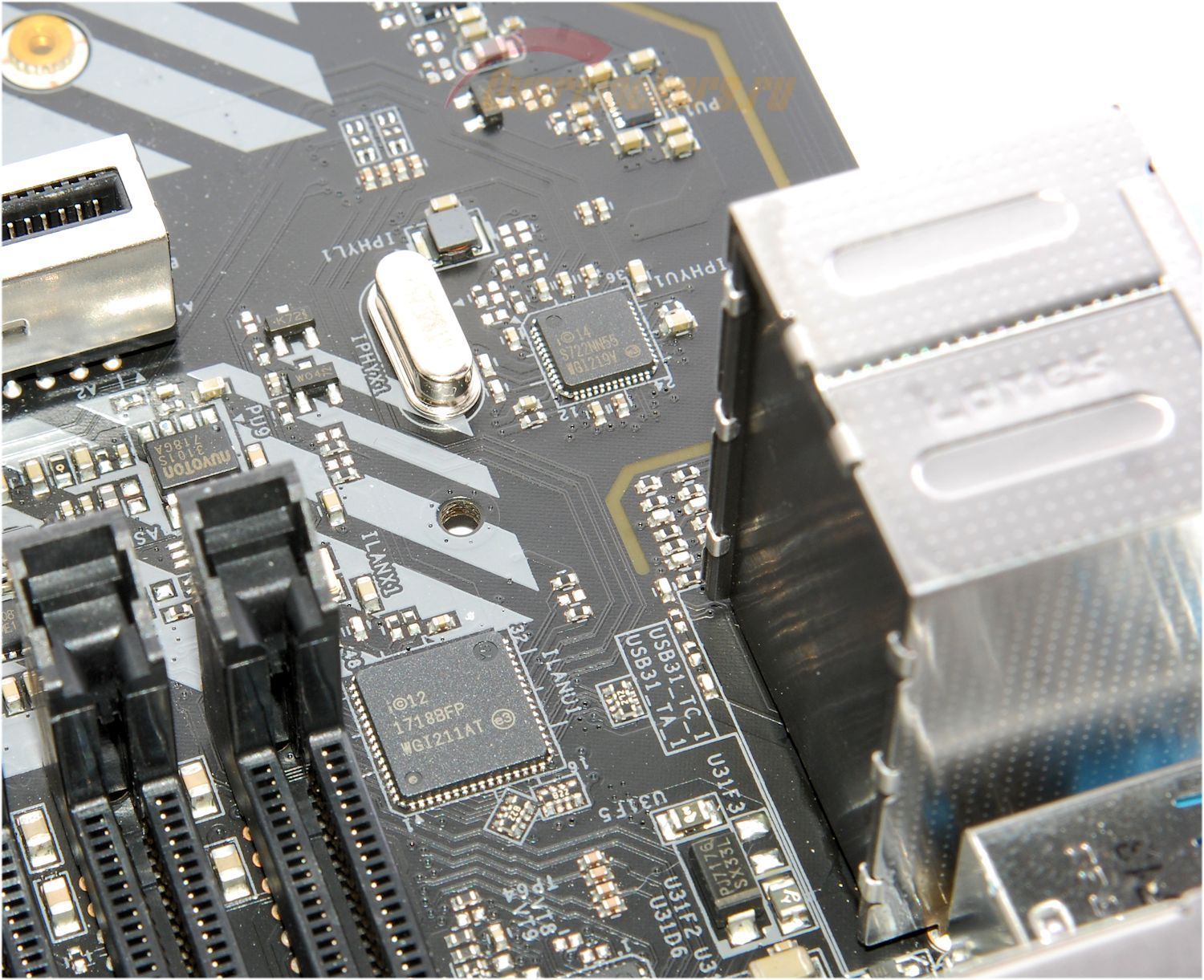

Сетевой стек на плате реализован сразу двумя контроллерами, в роли которых используются гигабитные Intel i219V и Intel i211AT.
Данные контроллеры можно объединять в режим Teaming.
Портов USB 2.0 четыре и тот, что расположен ближе к PS/2, является специальным «Fatal1ty Mouse Port» (с помощью специального Windows-приложения можно настроить частоту опроса порта, увеличив точность и скорость реакции системы на мышь, что может быть нелишним в компьютерных играх).
Четыре порта USB 3.1 Gen1 реализованы силами набора системной логики Intel X299, а порты USB 3.1 Gen2 работают благодаря размещенному позади интерфейсной панели контроллеру ASMedia ASM3142, который подключен к набору системной логики Intel X299 двумя линиями PCIe версии 3.0.
На плате установлено пять слотов PCI-Express, но нужно помнить, что для процессорного разъема LGA2011 компания Intel выпускает три типа процессоров с разным количеством линий PCI-Express: 44, 28 и 16. И в зависимости от установленного процессора, отключаются или ограничиваются те или иные слоты – это штатно предусмотрено платформой Intel.
Первый, третий и четвертый слоты PEG в целях усиления конструкции на случай установки видеокарт с особо тяжелой системой охлаждения оснащены металлическими кожухами со сквозной пайкой сквозь плату. Работают эти слоты следующим образом:

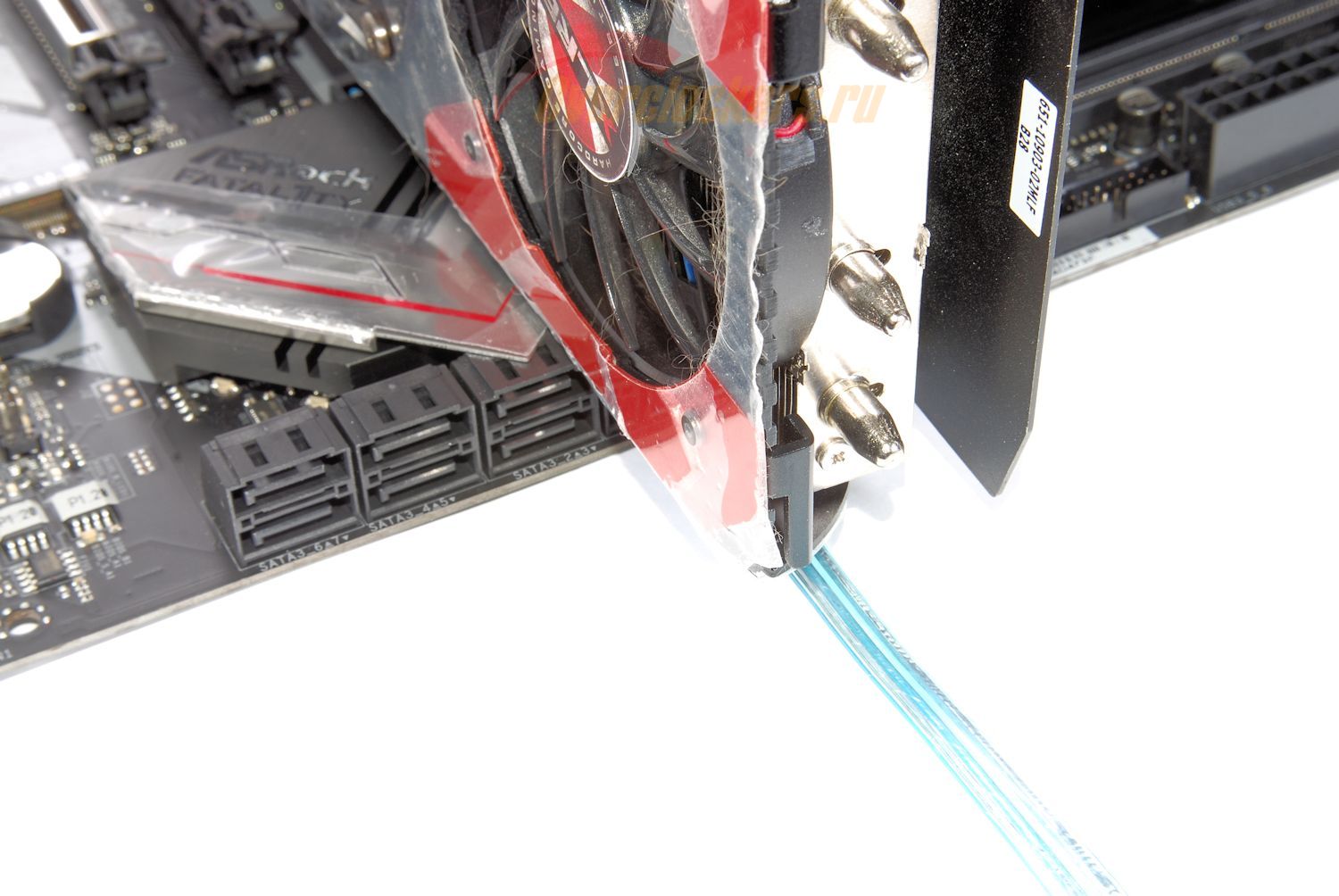

Как мы уже отметили выше, на плате имеется восемь SATA 6 Гбит/с, работающих от набора системной логики Intel X299 и три M.2, подключенных к нему же. Тут тоже весьма серьезная цепочка зависимостей. Для начала отметим, что все три M.2 допускают установку любых PCIe-устройств, в том числе PCIe SSD NVMe/AHCI, а также SATA SSD M.2.
SATA SSD M.2 установлен в:
Третье по счету от процессорного разъема посадочное место M.2 стоит особняком: установка в него SATA SSD отключает сразу два разъема SATA – с маркировкой SATA3_4 и SATA3_5, а при установке PCIe-устройств (в формате M.2 выпускаются еще, например, USB- и WiFi-контроллеры) дополнительно отключает SATA3_6 и SATA3_7.
Проверено на практике путем использования различных SSD – это действительно так. А попутно при этой проверке выяснилось, что при установке в первый M.2, SSD типоразмера 2280 цепляет и фиксатор-защелку одного из слотов памяти, и защелку первого PEG. Так что обладателям SSD с дополнительным радиатором стоит быть осторожными (мне кажется, что тот же Team Group T-Force Cardea не получится установить вовсе).
Кнопок включения/выключения на плате не имеется, зато установлен светоиндикатор диагностических кодов (POST-кодер), который загорается в момент запуска системы и работает до передачи управления загрузчику операционной системы, после чего гаснет.
Intel не стала следовать примеру AMD, которая всю инициализирующую логику в Socket AM4 поместила в процессор, а потому микросхемы флеш-памяти все также размещены около набора системной логики. На плате установлено две несъемных микросхемы флеш-памяти объемом 128 Мбит каждая, микросхемы сопровождаются светодиодами, свечение одного из которых сигнализирует об используемой в данный момент микросхеме. На микросхемы наклеены этикетки с указанием заводских версий BIOS, прошитых в них при изготовлении платы.
Интересен факт наличия двух колодок (на два и девять контактов) рядом с микросхемами, описание которых отсутствует в инструкции к материнской плате. На деле, путем прозвонки мультиметром, стало ясно, что девятиконтактная колодка на самом деле является разъемом для подключения программатора для перепрошивки микросхем BIOS, причем похоже прошиваться будут сразу обе микросхемы одновременно. Двухконтактная колодка – один контакт является «землей», а суть второго уловить не удалось.
Немало огорчает расположение перемычки сброса настроек BIOS, которую инженеры ASRock поместили в правом нижнем углу платы – доступ к такому расположению перемычки будет ограничен.
Впрочем, как мы уже видели несколькими абзацами выше, на задней интерфейсной панели материнской платы имеется специальная кнопка, выполняющая аналогичную задачу, поэтому проблем с выполнением этой задачи у пользователя возникнуть не должно.
| Модель | ASRock Fatal1ty X299 Gaming K6 |
| Ссылка на сайт | Страница материнской платы на сайте производителя |
| Версия BIOS, с которой проводилось тестирование | P1.20 от 24 июля 2017 года |
| BCLK | От 90 до 2000 МГц с шагом 0.0625 МГц |
| PCIe | От 90 до 2000 МГц с шагом 0.0625 МГц |
| Оперативная память, МГц | Поддержка XMP Множители для DDR4 от 1200 до 4400 МГц, в т.ч. 1866 / 2000 / 2133 / 2200 / 2400 / 2600 / 2666 / 2933 / 3000 / 3200 / 3400 / 3466 / 3600 / 3733 / 3800 / 4000 / 4200 / 4266 / 4400 Тайминги задаются как единообразно, так и по каналам раздельно |
| Множитель процессора CPU Core |
От 7 до 80 с шагом 1 |
| Множитель процессора CPU Mesh |
От 12 до 80 с шагом 1 |
| Напряжение CPU Core | - положительной или отрицательной надбавкой до 1.000 с шагом 0.001 В как в меньшую, как и в большую сторону - изменение базового напряжения, относительно которого задается сдвиг - фиксированное значение от 0.800 до 2.000 В с шагом 0.001 В |
| Напряжение CPU Mesh | - положительной или отрицательной надбавкой до 1.000 с шагом 0.001 В как в меньшую, как и в большую сторону - изменение базового напряжения, относительно которого задается сдвиг - фиксированное значение от 0.800 до 2.000 В с шагом 0.001 В |
| Напряжение интегрированного преобразователя питания процессора | - положительной или отрицательной надбавкой от -0.100 до +0.300 с шагом 0.010 В - фиксированное значение от 0.900 до 3.000 В с шагом 0.005 В |
| Напряжение CPU VCCIO | - фиксированное значение от 0.850 до 2.000 В с шагом 0.005 В (в разделе Voltage Configuration) - положительной или отрицательной надбавкой до 1.000 с шагом 0.001 В как в меньшую, как и в большую сторону (в разделе FIVR Configuration) |
| Напряжение CPU VCCSA | - фиксированное значение от 0.900 до 2.000 В с шагом 0.005 В - положительной или отрицательной надбавкой до 1.000 с шагом 0.001 В как в меньшую, как и в большую сторону (в разделе FIVR Configuration) |
| Компенсация просадок напряжения CPU Core (LoadLine Calibration) | Auto, Level 1, Level 2, Level 3, Level 4, Level 5 |
| Напряжение оперативной памяти | Auto, от 1.100 до 2.000 В с шагом 0.005 В, слоты разбиты на две группы по 4 слота и для каждой напряжение задается отдельно |
| Прочие напряжения | 1.0 V PCH, PCH PLL, CLK VDD, VTTM, VPPM |
| Интерфейс BIOS | Графический, поддержка восьми языков локализации, в том числе русского |
| Функционал BIOS | Профили настроек (пять в памяти BIOS плюс возможность сохранения и загрузки с накопителей USB) |
| Файловые системы, поддерживаемые BIOS для сохранения скриншотов и профилей настроек | Скриншоты: только USB и FAT16/32 Профили настроек BIOS: только USB и FAT16/32 Файловая система NTFS не поддерживается |
| Secure Boot | По умолчанию отключено |

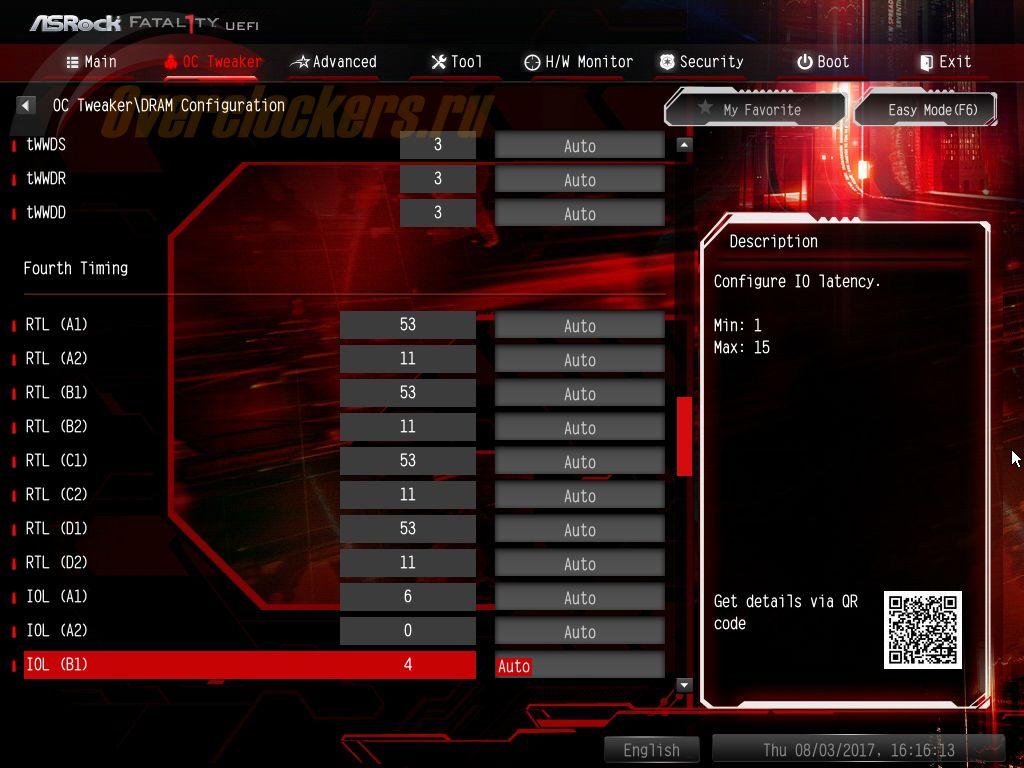

«Заводская» версия BIOS – P1.20. Она же – единственная финальная версия на момент тестирования.
Реализованы фирменные дополнения ASRock:
Используемый тестовый стенд собирался из следующих комплектующих:
Вот за что стоит попинать инженеров ASRock, так это за умышленное урезание разгонных возможностей платы: для оперативной памяти отсутствует большое количество промежуточных множителей, среди которых нет не только не такого уж важных 25.33 и 38.66, но даже довольно актуальных 30.66 и 33.33, первое из которых – просто часто типичная планка разгона, то второе и вовсе является вполне себе штатным значением для целого ряда серийно выпускаемых модулей памяти вроде ADATA XPG Z1, Corsair Vengeance LPX/RGB, G.Skill TridentZ/RipjawsV, Kingston HyperX и ряда других.
Да, на ASRock Fatal1ty X299 Gaming K6 установлен независимый тактовый генератор ICS 6V41742B (ASRock называет это «технология Hyper BCLK Engine III»), который можно найти на тыльной стороне платы в районе первого PEG.
А потому особых проблем с незначительным увеличением базовой частоты (BCLK) не возникнет, но это из рода «сначала создаем проблему, а потом героически ее решаем».
Но вот другой… назовем его «нюанс»… Скажем так: инженеры ASRock не реализовали программный мониторинг напряжения процессора, вместо этого берется то значение, которое установил пользователь в настройках BIOS материнской платы. А некоторые приложения в качестве оного считывают вообще «входное» напряжение.
Ни одно приложение не смогло распознать текущее напряжение процессора. Приложение CPU-Z было установлена не только в «обычной» редакции, но и в версиях «ASRock Taichi» и «ASRock OC Formula» с расчетом, что, возможно, они покажут напряжение (например, в свое время на платах Gigabyte «обычная» редакция вместо VCore отображала VCCIO, а вот редакция «Gigabyte» отображала верно), но они демонстрировали входное напряжение.
В приложении HWiNFO64 удалось найти два неких «Vcore», первое из которых опять-таки было входным напряжением, второе же – возможно, все-таки отображает напряжение именно процессорных ядер, но значения датчика вступают в некоторое противоречие с логикой.
Впрочем, инженерам ASRock такое уже не в первой: в свое время на платах под процессоры AMD Socket AM3 точно также был реализован программный мониторинг напряжений CPU NB Core и оперативной памяти, а в ряде плат – и CPU VCore. Это наблюдалось и в сторонних приложениях, и в собственном фирменном приложении ASRock Extreme Tuning Utility, причем инженеры ASRock, с которыми я переписывался тогда в ходе написания обзоров, старательно уверяли меня, что так и должно быть.
Кстати, ASRock Extreme Tuning Utility ныне называется немного иначе (ASRock A-Tuning Utility) и для рассматриваемой платы на сайте ASRock недоступно, как и для других плат серии Fatal1ty. Если данное приложение, которое само по себе универсально, позаимствовать со страницы другой материнской платы на Intel X299, то установить его можно, но при попытке запуска будет лишь выведено сообщение об ошибке:
Взамен для линейки Fatal1ty предлагается перелицованная версия этого приложения под названием ASRock F-Stream Utility. Здесь есть программный мониторинг и визуально он похож на рабочий. Однако на поверку выясняется, что и ему особенно доверять не стоит.
Например, по текущему скриншоту:
В условиях отсутствия показаний программного мониторинга, которым можно доверять, и физического доступа к замеру напряжения CPU VCore, говорить об эффективности работы настроек LoadLine Calibration, которые имеются в BIOS, просто нет смысла.
С программным мониторингом температуры цепей питания процессора свои вопросы – похоже, инженеры ASRock его просто не реализовали. Для сравнения, вот скриншот, снятый в процессе экспериментов с разгоном процессора при использовании воздушного охлаждения Noctua NH-D14 с двумя вентиляторами Thermalright TY-143:
Привлекает внимание некие датчики «AUXTIN1» и «CPU (PECI)», но ни тот, ни другой не совпадают с реальными замерами пирометром в этот же момент времени:
В приложении ASRock F-Stream Utility выводятся только некие «CPU Temperature» и «M/B Temperature». Первый соответствует DTS, второй – размещен где-то на плате вне области подверженной нагреву, ибо в момент, когда это показание составляет 31°C, даже радиатор набора системной логики нагревается до 36°C.
Практически вслепую и пришлось осуществлять эксперименты с разгоном. Для достижения максимальных результатов пришлось отказаться от Noctua NH-D14 с двумя вентиляторами Thermalright TY-143 – температуры по показаниям датчиков процессора преодолевали отметку в 100°C, либо были крайне близки к ним. Что довольно странно, учитывая что в прошлый раз для его разгона устанавливались те же 1.175 В и температуры находились около отметки в 90°C. Попытки снизить напряжение приводили не только к снижению температуры, но и появлению ошибок в тестах. Игры с LLC также повышали температуру.
В конечном итоге была взята система жидкостного охлаждения Thermaltake Water 3.0 Ultimate. Благодаря ей было получено значительное снижение температур, хотя на разгонном потенциале это не сказалось – все те же 4500 МГц, что и в прошлом материале, а на 4600, даже при дополнительном увеличении напряжений, возникали сбои.
Зато моментально проявилась другая проблема: из-за замены системы охлаждения прекратился поток воздуха, попадавший на радиатор цепей питания процессора, и его температура уже в первые минуты теста взлетела до 110°C.
А ведь к разгону памяти еще и не приступали. Проблема была решена фиксацией на радиаторе 80-мм вентилятора, только после этого был начат разгон памяти. К сожалению, в моем распоряжении нет комплекта из четырех одинаковых модулей, потому пришлось устанавливать сборный комплект из 2 х 4 Гбайт G.Skill Ripjaws V DDR4-4000 и 2 х 4 Гбайт OEM Samsung DDR4-2133.
Хотя технически эта память довольно близка: во всех четырех модулях используются микросхемы Samsung E-Die, а сами модули являются одноранговыми, явно из-за такой «сборной солянки» разгон остановился на невпечатляющих 2933 МГц с таймингами 14-16-16-47-382 и CR 1T при напряжении 1.35 В.
Из интереса был оставлен только комплект G.Skill Ripjaws V DDR4-4000. С активацией XMP-профиля и с ручной установкой таймингов и частоты не возникло проблем, система стабильно работала с этой памятью на частоте 4000 МГц.
Кстати, при разгоне категорически рекомендую отслеживать напряжения VCCSA и VSSIO: в моем случае плата в режиме «Auto» при частоте памяти 4000 МГц задрала до 1.37 В, что чревато деградацией и последующей гибелью процессора. Впрочем, подобное происходит на многих материнских платах, тут творение ASRock ничем не удивило.
Нужно заметить, что ASRock предусмотрела небольшое специальное приложение Restart to UEFI, которое поможет войти в BIOS материнской платы в том случае, если запуск системы происходит слишком быстро и USB-клавиатура не успевает инициализоваться.
Не такая уж и редкая проблема на самом деле, однако в ходе подготовки данного обзора с ней ни разу не довелось столкнуться.
Тестирование SATA 6 Гбит/с – Toshiba OCZ Trion 150 960 Гбайт. Тестирование M.2 PCIe – Samsung SM961 128 Гбайт. Тестирование USB – Toshiba OCZ Trion 150 960 Гбайт через адаптер SATA>USB JMicron JMS578
Показатели быстродействия соответствуют ожиданиям. Даже порты USB 3.1 Gen1, подключенные через микросхему-хаб ASMedia ASM1074, не слишком теряют в быстродействии (хотя тут нужно понимать, что общий лимит пропускной способности здесь ограничен подключением, а потому от всех этих разъемов одновременно по 440+ Мбайт/с не получить).
ASRock Fatal1ty X299 Gaming K6 – звучное название? Вполне. Платформа какая? Имиджевая, на базе Intel X299 и LGA 2066. Модель в целом тоже не из самых доступных (~20 тысяч рублей), скорее это ближе к понятию среднего ценового сегмента, но при этом получаем невнятную реализацию программного мониторинга напряжений и отсутствие возможности контроля за температурой цепей питания процессора. Зачем-то на заднюю панель выведено сразу четыре USB 2.0, а четыре USB 3.1 Gen1 в виде колодок на плате реализованы странным образом через микросхему-разветвитель. Входное напряжение VRIN сильно завышено относительно номинальных 1.8 В.
Настораживает и тот факт, что за все время существования материнской платы (а это – около полугода) к ней выпущена только одна официальная версия BIOS, а также существует две тестовых версии (использование которых не рекомендуется, на то они и тестовые), одна из которых – слегка обновленная финальная, а второй – больше трех месяцев. Иначе говоря, программная поддержка у новинки тоже не самая активная.
Зато в плане разгона системная плата ведет себя адекватно, никаких «залипаний» и проблем с USB. Частотный потенциал используемого Intel Core i7-7800X, судя по всему, раскрыт полностью, хотя радиатор подсистемы питания процессора однозначно нуждается в обдуве (от воздушной системы охлаждения процессора или целевом при установке системы жидкостного охлаждения). И советовать данную модель для экспериментов со старшими Intel Core i9 на 12-18 ядер я бы поостерегся (хотя у этих ЦП такой ценовой диапазон, что экономия на материнской плате на их фоне просто теряется), да и проблемы с программным мониторингом напряжений тоже на это намекают. С разгоном памяти тоже не должно возникнуть особых проблем, судя по тому, что комплект G.Skill смог заработать на частоте 4000 МГц.
По оснащению ASRock Fatal1ty X299 Gaming K6 выглядит достойно. Звук на базе нового Realtek ALC1220 с дополнительным усилителем, три слота M.2, восемь разъемов SATA 6 Гбит/с, достаточное количество портов USB (для работы клавиатуры, мыши или принтера/сканера вряд ли нужно что-то больше, чем USB 2.0), неброская и не раздражающая подсветка (а потребуется дополнительное украшение системы – в нашем распоряжении есть два разъема для RGB-подсветки).
Иначе говоря, такая модель материнской платы подойдет для сборки системы LGA 2066 среднего уровня, без претензий на рекорды и по принципу «собрал, разогнал и забыл».
