На страницах нашего портала большое внимание уделяется передовым решениям различных платформ. Очень часто они предназначены для получения максимальной производительности путем разгона или каких-либо модификаций. Однако в повседневной жизни нас окружают более простые устройства, которые не устанавливают мировых рекордов, но помогают выполнять задачи самого широкого спектра. Да и компьютерные комплектующие, предназначенные для офисных систем, постоянно модернизируются. Происходит это тихо и незаметно, но когда собираешься создать новый парк машин для повседневной работы, понимаешь, как быстро все меняется.
Можно смело сказать, что мы находимся на пороге небольшой революции в сегменте бюджетных решений, когда процессоры распаиваются непосредственно на материнской плате. Разумеется, эта идея не нова и та же компания VIA уже давно представила формат mini-ITX, размещая на одной компактной печатной плате все компоненты. Достаточно добавить память, жесткий диск и можно считать, что компьютер готов. Компании Intel и AMD тоже экспериментировали со своими мобильными CPU начального уровня и, судя по всему, остались довольны полученными результатами, поскольку развитие этого направления продолжается.
Стоит отметить, что обычные настольные ЦП уже обзавелись интегрированными видеоядрами, их тепловыделение и энергопотребление постоянно падает, а значит, они вполне могут себя проявить в компактных системах формата mITX. В чем же заключается революция, если уже есть системные платы данного форм-фактора для различных типов процессорных разъемов? Теперь настольные CPU начального уровня стали распаивать непосредственно на плате.
Эта идея практически лежала на поверхности, ведь при покупке офисной конфигурации часто выбираешь самое простое решение. Например, самая дешевая плата AM3 и процессор AMD Sempron или связка из недорогой «материнки» LGA 1155 на Intel H61 и Celeron. Зачем тратить лишние деньги на разъемы, когда можно приобрести модель с установленным CPU? Да, экономия в таком случае составит около 200 рублей, но применительно к парку из ста машин эта цифра увеличивается до 20000 рублей.
В данном обзоре будут рассмотрены два варианта – системная плата mITX с уже распаянным ЦП на ядре Sandy Bridge и плата такого же размера, но с обычным сокетом и бюджетным процессором уровнем повыше на ядре Ivy Bridge. Такую возможность лаборатории обеспечила компания MSI, предоставив на тестирование две материнские платы: MSI C847IS-P33 и H61I-E35/W8.
MSI C847IS-Р33
Поскольку сама плата не очень большая, да к тому же бюджетная, то я рассчитывал увидеть ее в обычном пакете. Однако это было ошибкой: она оказалась в маленькой коробке.
Использована традиционная для производителя цветовая палитра с сочетанием белых и синих тонов.
Спереди в левом верхнем углу размещен логотип производителя.
Посередине расположена вставка. На ее фоне находится какая-то печатная плата, а спереди красуется скромная надпись «ТОР QUALITY & STABILITY». В правом верхнем углу место забронировано за значками, в числе которых логотипы совместимости с операционными системами Microsoft Windows 7 и Windows 8, а также не совсем привычный Intel Celeron Inside. Наименование модели приведено в самом низу.
С обратной стороны похожая картина.
Разве что место надписи заняли четыре вставки с описанием ключевых особенностей продукта и столбец с техническими характеристиками устройства, под которыми приведена фотография разъемов задней панели.
Пора заглянуть внутрь.
Сверху расположился комплект поставки. Он лежит на крышке картонного ящика. Внутри в антистатическом пакете находится сама плата.
Среди информационных носителей можно найти следующее.
Аксессуаров тоже не очень много.
Скромно, но нужно учитывать, что это бюджетное устройство и здесь есть только самое необходимое для работы.
MSI H61I-E35/W8
Вторая участница обзора попала на тестирование как раз в одном пакете. Это так называемая BULK версия, которая предназначена для сборки, но встречаются такие варианты и в рознице, и я сам неоднократно их покупал.
Внутри антистатического пакета находится комплект поставки, который состоит из следующих предметов.
Видимо, диск с ПО где-то затерялся по пути, поскольку остальной комплект был завернут в инструкцию и стянут канцелярской резинкой. Без драйверов начинающему сборщику придется грустно, поэтому лучше их заблаговременно скачать хотя бы для сетевого контроллера Realtek.
| Характеристики | MSI C847IS-Р33 | MSI H61I-E35/W8 |
| Поддерживаемые процессоры | Распаян на плате, Celeron 847 | Celeron G, Pentium G, Core i3, i5 второго и третьего поколения в исполнении Socket 1155 |
| Системная шина, частота | DMI 2.0 (20 Гбит/с) | DMI 2.0 (20 Гбит/с) |
| Системная логика | Intel NM70 | Intel H61 |
| Оперативная память | 2 x 240-pin DDR3 DIMM, двухканальный режим, до 16 Гбайт при частоте 1066 / 1333 / 1600 МГц |
2 x 240-pin DDR3 DIMM, двухканальный режим, до 16 Гбайт при частоте 1066 / 1333 / 1600 / 1800 / 2000 / 2200 / 2400 МГц |
| Слоты расширения | 1 – PCIe 2.0 x1 | 1 – PCIe 2.0 x1 |
| Поддержка Multi-GPU | нет | нет |
| Поддержка SATA/RAID | 1x SATA 6.0 Гбит порт – Intel NM70 1x SATA 3.0 Гбит порт – Intel NM70 |
4x SATA 3.0 Гбит порт – Intel H61 |
| Поддержка mSATA | нет | нет |
| Сеть | 1х Realtek RTL8111E | 1х Realtek RTL8111E |
| Аудио | Realtek ALC887 – 8-канальный HD аудиокодек | Realtek ALC887 – 8-канальный HD аудиокодек |
| USB 2.0 | 4+4x USB 2.0 (Intel NM70) | 4+4x USB 2.0 (Intel H61) |
| USB 3.0 | нет | нет |
| IEEE-1394 | нет | нет |
| Системный мониторинг | Nuvoton NCT5533D | Fintek F71808 |
| Питание материнской платы | ATX 24-pin, 4pin ATX 12V | ATX 24-pin, 4pin ATX 12V |
| Разъемы и кнопки задней панели | 1x PS/2 мышь 1x PS/2 клавиатура 4x USB 2.0/1.1 1x RJ45 1x DVI-D 1x DisplayPort 3x 3,5 мм Jack |
1x PS/2 мышь 1x PS/2 клавиатура 4x USB 2.0/1.1 1x RJ45 1x HDMI 1x DisplayPort 3x 3,5 мм Jack |
| Фирменные технологии | Click BIOS M-Flash; Winki 3; Live Update 5; 3TB+ Infinity. |
Click BIOS; Military Class II; i-Charger; M-Flash; Winki 3; Live Update 5; OC Genie II. |
| Размеры, мм | 170 х 170 | 170 х 170 |
| Форм-фактор | mITX. | mITX. |
MSI C847IS-Р33
Плата смотрится просто и скромно, но вместе с тем немного необычно.
Ее габариты классические для стандарта mITX и составляют 170 х 170 мм.
Цветовая палитра уже привычна для моделей MSI: темно-коричневая печатная плата, черные разъемы и серый радиатор на чипсете.
Непривычно наблюдать установленный вместо процессорного разъема кулер.
Он изготовлен из алюминиевого сплава и крепится при помощи двух подпружиненных винтов с обратной стороны. В качестве термоинтерфейса используется твердое серое вещество. По периметру места контакта есть черная квадратная защитная рамка из мягкого пористого материала. Ребра достаточно высокие и какое-то время при не очень интенсивной нагрузке он сможет отводить тепло в пассивном режиме. Однако производитель подстраховался и оснастил радиатор небольшим вентилятором Apistek SA41S2L.
Его трехштырьковый разъем вставляется непосредственно в коннектор на материнской плате, поэтому ничего не мешает установить другой.
Питание к материнской плате подается через два разъема: основной 24-х и дополнительный 4-х контактный.
Таким сочетанием уже никого не удивишь. Возможна работа по схеме 20+4, но совсем без дополнительного разъема плата не стартует.
Для поддержки оперативной памяти типа DDR3 предусмотрено два слота черного цвета. Поддерживается двухканальный режим работы.
Производителем заявлена поддержка памяти типа DDR3 1066 / 1333 МГц со штатным напряжением 1.5 В, которое, разумеется, можно увеличивать. Согласно спецификации максимальный объем памяти может достигать 16 Гбайт.
Питание процессора выполнено по схеме 1+1+1.
В качестве основного ШИМ-контроллера используется микросхема Intersil ILS95837.
А вот и сам центральный процессор, который спрятался под кулером.
Его форма сильно отличается от настольных и мобильных решений. Обратите внимание на то, что кристалл расположен несимметрично относительно печатной платы. На нем нет никаких обозначений и маркировок. Все они присутствуют на подложке, включая номер S-Spec: SR08N. Недалеко от Celeron 847 находится чипсет – Intel NM70 Express.
Безусловно, он не может сравниться по функционалу с любым из настольных собратьев как седьмой, так и шестой серий, но есть поддержка восьми портов USB 2.0 и до четырех устройств SATA, одно из которых может быть SATA 6 Гбит/с. Такого набора вполне хватит для поставленных задач.
Чипсет накрыт небольшим алюминиевым радиатором.

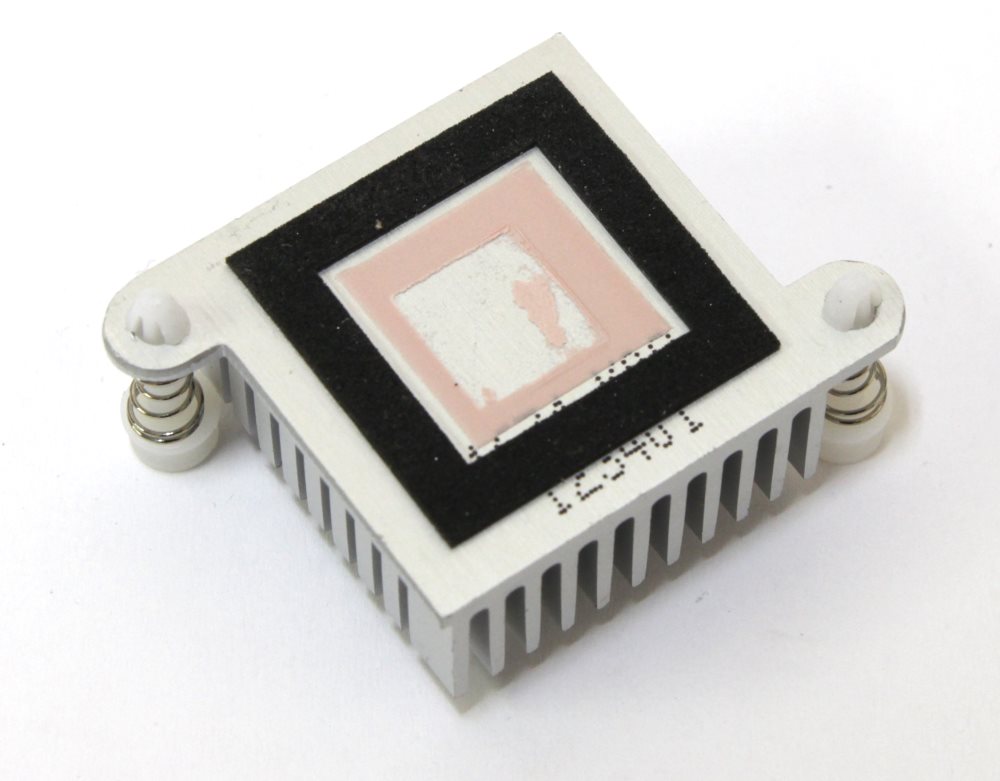

Он крепится при помощи двух пластиковых клипс на пружинках. В качестве термоинтерфейса используется розовая «терможвачка». Никакой защитной рамки на нем нет.
В правом нижнем углу нашлось место разъему для подключения кнопок и индикаторов корпуса.
Чуть выше от него расположены два разъема SATA – один второго, а другой третьего поколения (белый). Очень скромно, учитывая, что набор логики поддерживает четыре порта.

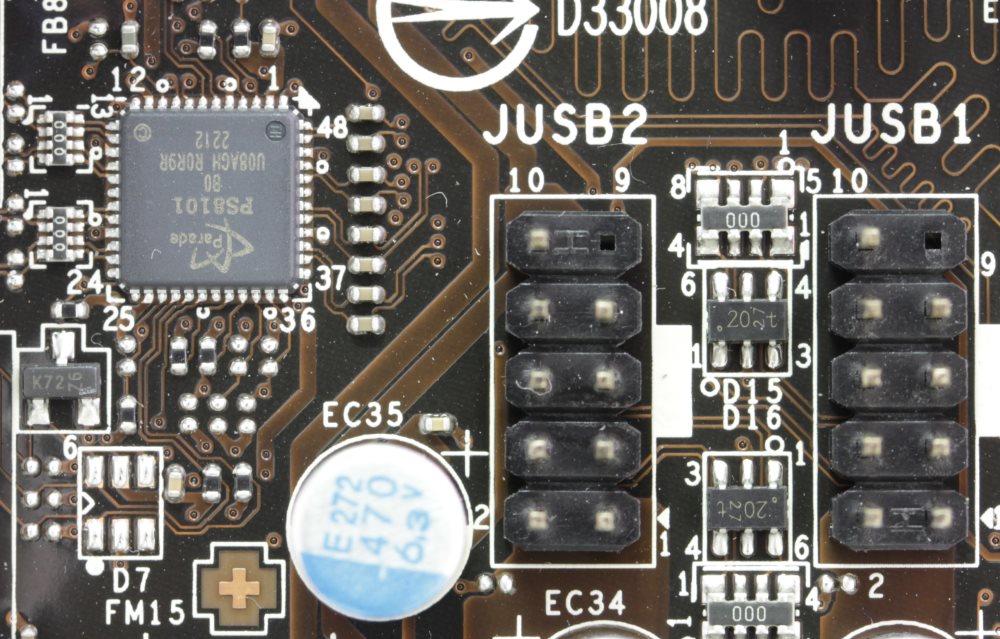

В середине нижнего края распаяны две колодки для подключения четырех устройств USB 2.0.
На задней панели расположены еще четыре разъема этого стандарта. Здесь использованы все возможности чипсета.
Среди слотов расширения можно обнаружить один-единственный PCI-e x1.
Сейчас таких устройств уже много, но не понятно, почему не реализован полноценный PCI-e x16, ведь в процессоре есть контроллер PCI-e с таким количеством линий. Возможно для данной материнской платы, да и в целом для офисного компьютера больше и не требуется. Маловероятна установка дискретного видеоадаптера или высокопроизводительного RAID контроллера. Для этих задач выбирают системы другого уровня.
В левом нижнем углу распаяна микросхема восьмиканального аудиокодека Realtek ALC887.
Рядом с ним разъем для подключения передней аудиопанели. Чуть выше, уже за задней панелью распаян гигабитный сетевой контроллер Realtek RTL8111E.
Неподалеку от него находится микросхема контроллера ввода/вывода и системного мониторинга Nuvoton NCT5533D.
Выше от него разместились два разъема: СОМ порта и для установки TPM модуля.
На задней панели расположены следующие разъемы.
MSI H61I-E35/W8
Немного привычнее выглядит эта материнская плата. На ней есть уже хотя бы процессорный разъем, к тому же достаточно распространенный – LGA 1155.
Кто-то предсказывает ему быстрый закат, но то же самое говорили в свое время про LGA 775, а он еще живее всех живых. У модели MSI точно такие же габариты, как и у первой участницы – 170 х 170 мм. Оно и понятно, это ограничение самого стандарта mITX.
Стиль оформления и цветовая палитра полностью совпадают. Во-первых, производитель тот же, а во-вторых, оба устройства самые что ни на есть бюджетные.

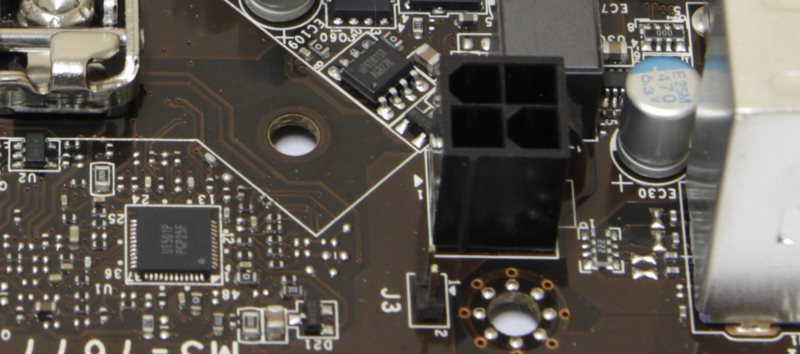

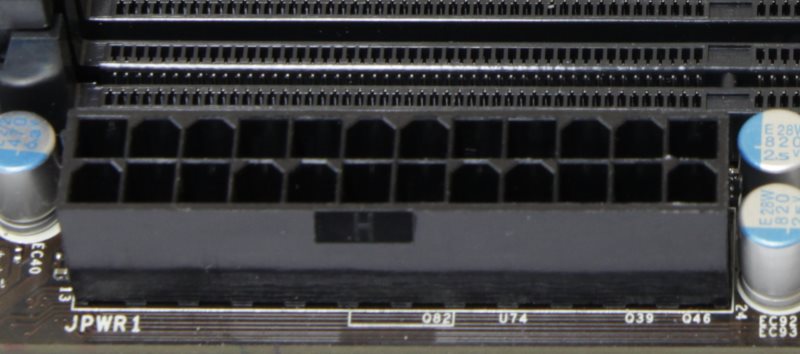

Поэтому здесь точно такие же черные разъемы и коричневая печатная плата. Схожим образом подается питание. Для этих целей используются один основной 24-х контактный разъем и дополнительный 4-х. Как и в предыдущем случае, без последнего плата отказывается запускаться, а по формуле 20+4 работать может.

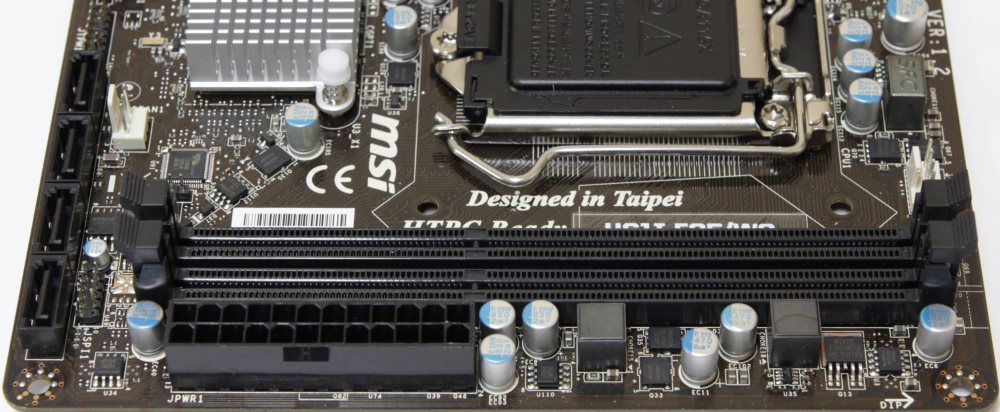

Для поддержки оперативной памяти типа DDR3 предусмотрено два слота черного цвета.
Производителем заявлена поддержка режимов работы DDR3 1066 / 1333 / 1600 / 1800 / 2000 / 2200 / 2400 МГц со штатным напряжением 1.5 В. Последние четыре режима возможны только при установке процессора на ядре Ivy Bridge. Согласно спецификации максимальный объем памяти может достигать 16 Гбайт.
Питание процессора выполнено по схеме 3+1.

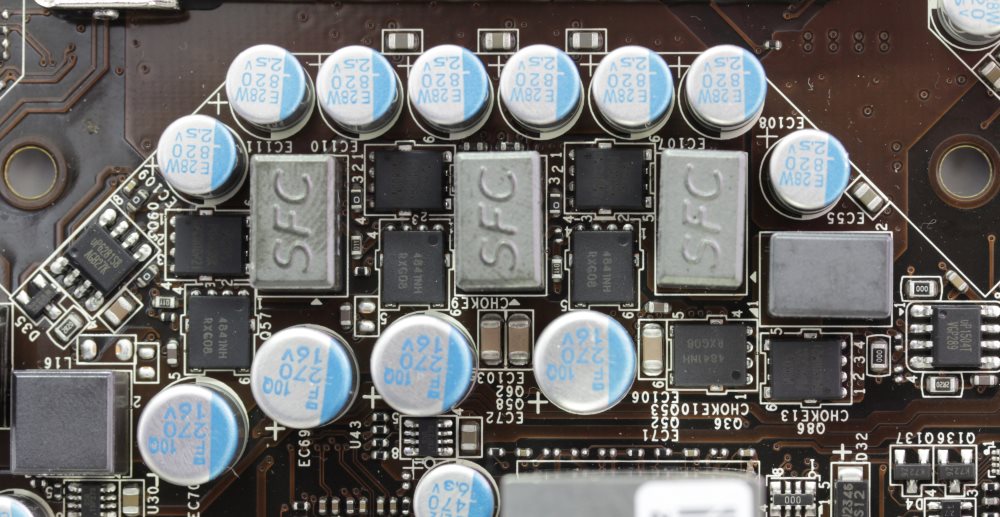

Здесь применены фирменные супер ферритовые катушки индуктивности, твердотельные конденсаторы и транзисторы типа Low Rds(on). В качестве основного ШИМ-контроллера используется микросхема UT501P.
Наивно полагать, что бюджетная модель получит радиаторы на транзисторах. Здесь теплорассеиватель один и лишь на чипсете.

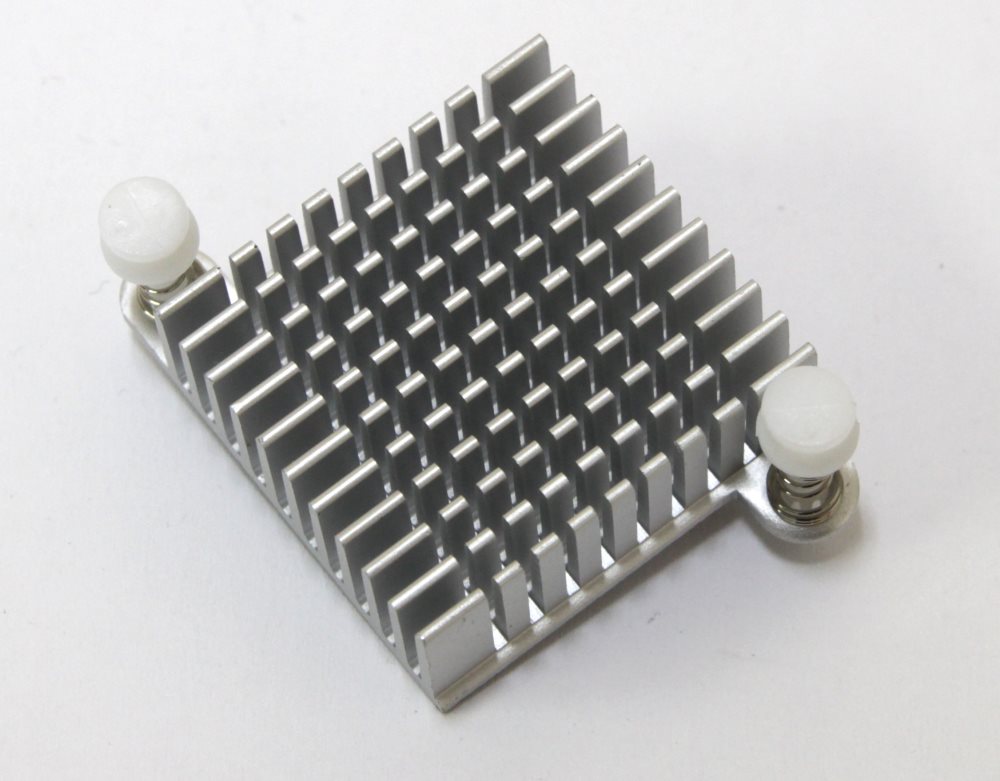

Он изготовлен из алюминиевого сплава и крепится при помощи двух пластиковых клипс на пружинках. На удивление его ребра хорошо развиты, они достаточно высокие и их много, поэтому общая площадь отвода тепла получается не такая уж маленькая. В качестве термоинтерфейса применена все та же розовая «терможвачка». По периметру места контакта есть защитная рамка из черного мягкого пористого материала, которая должна защищать от перекосов.
Под радиатором находится набор системной логики Intel H61.
От своего старшего брата Intel Z68 он отличается не только маркировкой, но и функционалом. К тому же в настоящее время он уже не выглядит современным из-за отсутствия поддержки таких интерфейсов как USB 3.0 и SATA 6 Гбит/с. Зато материнскую плату на его основе можно приобрести за немногим более 1000 рублей. Что же в нем осталось? Разумеется, нет никакого разгона, зато есть поддержка графики, десять портов USB 2.0 и четыре SATA II. Последние можно обнаружить в правом нижнем углу.
Чуть выше расположена микросхема контроллера ввода/вывода и системного мониторинга Fintek F71808.
Левее по нижнему краю можно обнаружить разъем для подключения TPM модуля и один слот PCI-e x1.

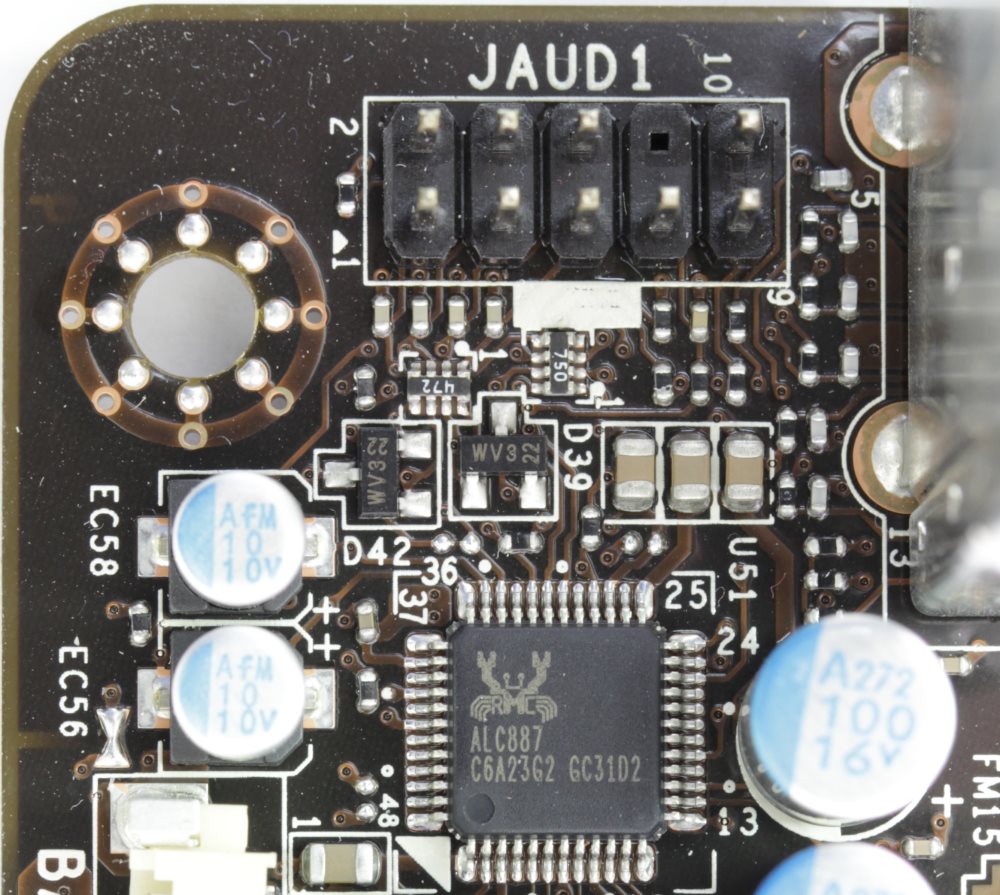

В левом нижнем углу расположился звуковой кодек Realtek ALC887. Рядом с ним есть разъем для подключения передней аудиопанели.

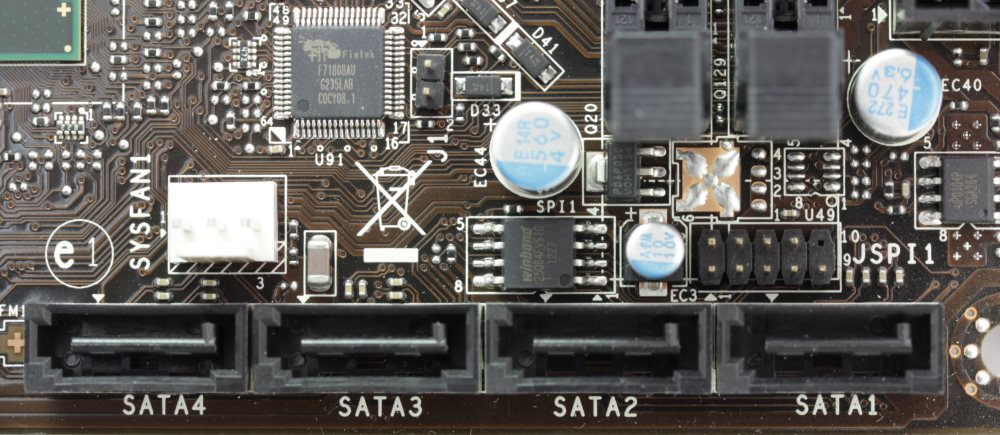

Над слотом PCI-e x1 находится колодка для подключения кнопок и индикаторов корпуса, а также две USB 2.0 для обеспечения четырех устройств.
Рядом с разъемом RJ-45 на задней панели распаяна микросхема гигабитного сетевого контроллера Realtek RTL8111E.
С обратной стороны нет ничего необычного за исключением нескольких силовых элементов, которые не поместились спереди.

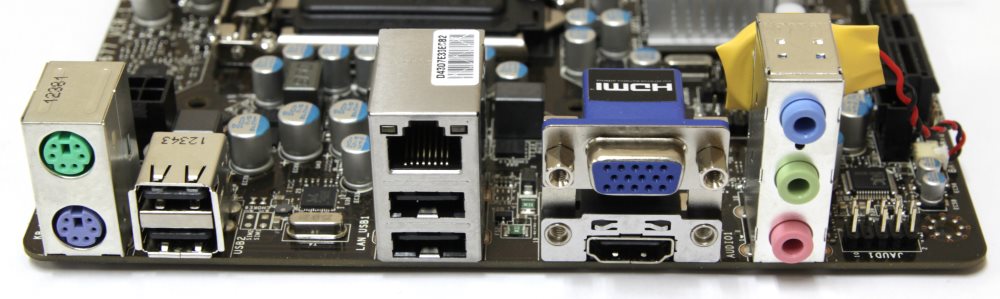

На задней панели находятся следующие интерфейсы.
Вместо DVI здесь распаян HDMI и сами разъемы расположены немного иначе, но, по сути, перед нами практически то же самое, что и на предыдущей плате.
Стоит ли говорить о том, что BIOS обеих плат очень похож? Я приведу в качестве примера два видеоролика, а далее рассмотрим один из них – MSI H61I-E35/W8.
MSI C847IS-Р33
MSI H61I-E35/W8
Открывается меню настроек на странице Main.
За ней следует вкладка Advanced.
На одноименной странице находится двенадцать ссылок.
PCI Subsystem Settings.
ACPI Settings.
Integrated Peripherals.
Integrated Graphics Configuration.
Intel Rapid Start Technology.
USB Configuration.
Hardware Monitor.
Intel Smart Connect Configuration.
Power Management Setup.
Windows 8 Configuration.
Wake Up Event Setup.
Realtek PCI-e GBE Controller.
Дальше следует вкладка Overclocking, но разгонять здесь особо ничего нельзя потому, что процессор заблокирован.
Внизу есть ссылка CPU Features.
Затем следует вкладка M-Flash.
Security.
Boot.
Save & Exit.
Тестирование материнских плат MSI C847IS-P33 и H61I-E35/W8 проводилось в составе следующей конфигурации:
Процедура разгона отменяется, поскольку платы для этого совершенно не предназначены. Чтобы сравнение было корректным, необходимо взять ЦП послабее, чем Intel Pentium G2020. Но он был выбран из-за того, что это уже следующая ступень производительности. Любопытно проверить, велика ли будет разница между этими системами. В большинстве офисных приложений наверняка хватит интегрированного процессора.
MSI C847IS-Р33
В простое частота процессора снижается до 800 МГц. В зависимости от загруженности коэффициент меняется от 8 до 11.
Базовая частота интегрированного графического ядра равняется 350 МГц и в нагрузке она вырастает до 800 МГц. По своим техническим характеристикам процессор получается не таким уж слабым, особенно по сравнению с тем же Atom. В нагрузке температура CPU доходит до 50°C, поэтому без вентилятора в таких режимах его лучше не использовать.
MSI H61I-E35/W8
Здесь был установлен настоящий Ivy Bridge, но один из самых простых. Эти два процессора несравнимы хотя бы по частоте, здесь она равняется 2900 МГц.
Интегрированное видеоядро работает на 650 МГц, но в нагрузке разгоняется до 1050 МГц. Уровень TDP у этого процессора равен 55 Вт и это втрое больше, чем у Celeron 847 с его 17 Вт. Однако замер уровня потребляемой мощности всей системы еще впереди.
Тестирование MSI C847IS-P33 и H61I-E35/W8 проводилось в корпусе Corsair Graphite 600T, с открытой боковой стенкой, при комнатной температуре 26°C в следующих режимах:
Тесты проводились под операционной системой Windows 7 x64 SP1, прогонялись по пять раз, потом выбирались средние значения.
SATA II (MSI H61I-E35/W8)
Потребляемая мощность
Посмотрим теперь на энергопотребление систем. Для этого рассмотрим разные варианты:
В ходе тестирования отмечались только максимальные значения. В прилагаемой таблице приведена потребляемая мощность всей системы в ваттах.
| Модель | Простой | OCCT | 3DMark |
| MSI C847IS-P33 | 27 | 39 | 43 |
| MSI H61I-E35/W8 | 37 | 57 | 54 |
Обе платы успешно прошли тестирование, теперь пора подвести итоги. Да, интегрированный процессор демонстрирует более скромные результаты, но и аппетит у него поменьше. Вспомним основное назначение офисного компьютера. В его задачи входит работа с документацией, интернет-серфинг, обработка почты и другая не очень ресурсоемкая работа. После того, как я попробовал проделать каждое из этих действий, большой разницы между двумя рассматриваемыми системами замечено не было. Именно поэтому успех интегрированных систем начального уровня очевиден: можно дополнительно сэкономить деньги, отказавшись от ненужной функциональности.
Да, апгрейд в таком случае становится невозможным, однако здесь он и не нужен. Как правило, приобретенные для офиса компьютеры работают весь свой срок. Обновляют их только полностью, поскольку за время эксплуатации платформа уже неоднократно обновится. Еще один большой плюс – экономия электроэнергии. Безусловно, чемпионом здесь является Atom, но его производительность при этом немного прихрамывает. Здесь же можно вполне комфортно работать при разумном потреблении энергии. Опять-таки если рассматривать один компьютер, то это будут копейки, а если спроектировать парк из сотни таких рабочих мест, экономия будет ощутима.
