Обзор и тестирование материнской платы ASUS Z87-DELUXE

Оглавление

• Вступление
• Упаковка и комплектация
• Дизайн и особенности платы
• Система охлаждения
• Система питания
• Технические характеристики
• Возможности BIOS Setup
• Управление вентиляторами
• Тестовый стенд
• Проверка разгона
• Разгон по BCLK
• Разгон оперативной памяти
• Разгон процессора
• Температурный режим
• Встроенный звук
• Заключение

Вступление

Данный материал посвящен одной из материнских плат LGA 1150 верхнего ценового диапазона – ASUS Z87-DELUXE. Ее ценник колеблется у планки ~9000 рублей, иначе говоря, герой обзора стоит на ступень выше (и стоит на тысячу рублей больше) относительно протестированных немногим ранее Z87-EXPERT и Sabertooth Z87.

Чего у этих моделей больше, сходств или различий? С этим и попытаемся разобраться.

Упаковка и комплектация

Материнская плата ASUS Z87-DELUXE поставляется в картонной коробке средних размеров:

Габариты упаковки чуть больше, чем у версии EXPERT, и примерно такие же, как у Sabertooth. Оформление коробки на первый взгляд мало чем отличается от других представителей линейки, однако отличия все же есть: в случае с Z87-DELUXE с лицевой стороны есть откидывающаяся дверца:

При ее открытии через прозрачное окно можно разглядеть непосредственно системную плату, а на развороте расположена реклама основных фирменных технологий.

Оформление обратной стороны коробки уже знакомо нам по другим моделям ASUS – здесь приведены изображение платы, перечень основных технических характеристик, а также новая порция рекламы.

Сама материнская плата уложена в антистатический пакет и располагается внутри отдельной картонной коробки:

Под ней скрывается комплект поставки, аккуратно разложенный на дне основной коробки:

В него входит:

• Wi-Fi антенна;
• Гибкий 2way-SLI мост;
• Шесть кабелей SATA 6 Гбит/с;
• Колодки Q-Connector для более удобного подключения лицевой панели корпуса и двух портов USB 2.0;
• Заглушка на заднюю панель корпуса;
• Два руководства пользователя, одно посвящено непосредственно материнской плате, второе – фирменным технологиям;
• Диск с драйверами и программным обеспечением.

Производитель не поскупился на кабели SATA (шесть штук в поставке встречается сравнительно редко), однако очередной раз можно придраться к отсутствию мостика CrossFireX.

Дизайн и особенности платы

Габариты ASUS Z87-DELUXE составляют 305х244 мм, что соответствует полноразмерному форм-фактору АТХ.

Внешне она напоминает более младшую в линейке Z87-EXPERT: помимо общей цветовой гаммы, совпадает и конфигурация слотов расширения, и размеры радиаторов вокруг процессорного разъема.

Но хватает и отличий: появился дополнительный радиатор под разъемом ЦП, изменился преобразователь питания CPU, увеличилось число портов SATA, добавилась полноценная кнопка RESET, а индикатор POST-кодов теперь не двухсегментный, а четырехсегментный. Но обо всем по порядку.

С обратной стороны платы ничего интересного нет, разве что можно отметить наличие прижимных пластин напротив радиаторов преобразователя питания процессора и применение винтового крепления для всех радиаторов материнской платы.

Используется процессорный разъем производства Foxconn. Основные радиаторы преобразователя питания изменений по сравнению с Z87-EXPERT не претерпели, однако добавился радиатор снизу от разъема LGA 1150. Это не должно препятствовать установке крупных процессорных кулеров, но может усложнить этот процесс. В остальном, каких-либо проблем быть не должно, графический порт удален от процессорного разъема на достаточное расстояние.

Под DDR3 память распаяно четыре слота, которые оборудованы защелками только сверху:

На мой взгляд, использование защелок только с одной стороны – не самое лучшее решение (тем более что при используемой компоновке платы в применении защелок только с одной стороны нужды нет), но оставлю это на совести ASUS.

Как и в случае с множеством других плат ASUS, у Z87-DELUXE заявлены режимы работы DDR3 1333 / 1600 / 1800 (разгон) / 1866 (разгон) / 2000 (разгон) / 2133 (разгон) / 2200 (разгон) / 2400 (разгон) / 2500 (разгон) / 2600 (разгон) /2666 (разгон) / 2800 (разгон) МГц. И все тот же неизменный набор частот доступен в BIOS материнской платы (800-1066-1333-1400-1600-1800-1866-2000-2133-2200-2400-2600-2666-2800-2933-3000-3200 МГц). Максимальный объем памяти в 32 Гбайта говорит о поддержке платой модулей памяти объемом 8 Гбайт.

Для активации Dual Channel режима необходимо устанавливать планки памяти в слоты одного цвета, то есть либо в 1/3, либо в 2/4. Для обеспечения наибольшей совместимости модулей и стабильности в разгоне производителем рекомендуется в первую очередь задействовать разъемы 2/4. При использовании одного модуля рекомендуется установить его во второй слот.

В верхнем правом углу платы, рядом со слотами оперативной памяти расположена кнопка MemOK!:

Использование данной кнопки может помочь решить возможные проблемы совместимости памяти с материнской платой. Тут же рядом с кнопкой расположен диагностический светодиод, который загорается при инициализации памяти.

Конфигурация слотов расширения:

Слоты сверху вниз:

• PCI-E 2.0 X1;
• PCI-E 3.0 X16;
• PCI-E 2.0 X1;
• PCI-E 2.0 X1;
• PCI-E 3.0 X8;
• PCI-E 2.0 X1;
• PCI-E 2.0 X4.

При первом же взгляде на эту конфигурацию вспоминается Z87-EXPERT: у нее те же три полноразмерных слота и четыре слота PCI-E X1, при этом их расположение аналогично. Такая конфигурация весьма удобна – верхний графический порт размещен на высоте второго слота расширения, что улучшает совместимость материнской платы с процессорными системами охлаждения, при этом графические порты разнесены на достаточное расстояние для постройки Multi-GPU систем.

Но отличие от Z87-EXPERT все же есть: на сей раз нижний слот расширения берет свое начало не от процессора, а от набора системной логики Intel Z87. Говоря проще, PCI-E 3.0 поддерживается только двумя верхними слотами, которые могут работать по формуле 16/0 и 8/8.

Для шестнадцати процессорных линий применены четыре микросхемы-свитча ASMedia ASM1480, которые расположились под радиатором снизу от процессорного разъема:

Третий же слот всегда работает на Х4 скорости. Можно отметить, что у Z87-DELUXE нет деления PCI-E 2.0 линий, идущих от набора системной логики, то есть можно задействовать все слоты расширения, и не придется отключать какие-либо контроллеры. Понятно, что силами чипсета этого не обеспечить, так что на материнской плате использован дополнительный PCI-E мост PLX PEX8608:

Использование микросхемы-моста необходимо, ведь «потребителей» PCI-E линий у материнской платы много:

• Четыре линии у порта PCI-E X4;
• Четыре линии у PCI-E X1 портов;
• Две линии у сетевых контроллеров;
• Две линии у дополнительных SATA 6 Гбит/с контроллеров;
• Одна линия у Wi-Fi контроллера.

Итого, тринадцать потребителей на восемь линий (или семь, с учетом того, что одна линия нужна самому PCI-E мосту). Контроллеры работают напрямую, значит, линии от моста распределены среди слотов расширения (вероятнее всего, на мосту «висят» два нижних PCI-E X1 и порт PCI-E X4).

Порты SATA расположены вдоль правого края платы:

Все десять портов поддерживают стандарт SATA 6 Гбит/с, причем шесть работают от набора системной логики, а оставшиеся четыре обеспечиваются двумя контроллерами ASMedia ASM1061:

Не думаю, что десять портов кому-то могут понадобиться, но все же больше – не меньше.

В правом нижнем углу платы, недалеко от портов SATA расположены переключатели режимов EPU/TPU и кнопка DirectKey:

Кнопка DirectKey предназначена для включения материнской платы с последующим входом в UEFI меню, переключатель EPU ответственен за включение режима работы пониженного энергопотребления, а переключатель TPU отвечает за функции авторазгона.

Несмотря на то, что по сравнению с обзорами предыдущих плат ASUS уже вышли новые прошивки, поведение режимов TPU исправлено не было. Режим TPU1 склонен сильно завышать напряжение питания процессора, вплоть до уровня перегрева для экземпляров со штатным термоинтерфейсом между теплораспределителем и кристаллом. При этом сам уровень разгона в TPU1 режиме оставляет желать лучшего, всего 4100 МГц. Режим TPU2 более пригоден для использования, напряжение питания ЦП в нем ниже, а частота его работы составляет 4250 МГц.

Помимо данных переключателей, нижняя часть платы не лишена и прочих бонусов. Под нижним PCI-E слотом расположились четырехсегментный индикатор POST-кодов и кнопка ClearCMOS:

Тут же рядом присутствуют и кнопки включения/перезагрузки системы:

Они оснащены подсветкой и светятся при наличии на плате +5 В дежурного питания.

В плане реализации портов USB 3.0 материнская плата ничем не отличается от Z87-PLUS и Z87-EXPERT, напрямую от набора системной логики работает колодка для подключения двух корпусных портов, а также два порта I/O панели. Ресурсы еще двух USB 3.0 уходят на концентратор ASMedia ASM1074, который обеспечивает работу четырех дополнительных USB 3.0 портов I/O панели.

Порты USB 2.0 в количестве восьми штук (четыре для подключения корпусных портов, четыре на I/O панели) реализованы силами чипсета, сторонних контроллеров не используется.

За встроенный звук несет ответственность Realtek ALC1150:

Такой же контроллер используется и на рассмотренных ранее Z87-EXPERT и Sabertooth Z87. Он неплохо себя зарекомендовал в тестах RMAA.

У Z87-DELUXE на борту присутствуют две сетевые платы, соответственно используется два сетевых контроллера. Первый из них встречался и на протестированных до этого платах ASUS, это Intel I217-V:

В качестве второго контроллера установлен Realtek 8111GR:

В качестве Multi-IO используется микросхема Nuvoton NCT6791D:

На задней панели ASUS Z87-DELUXE расположены:

• Один DisplayPort;
• Один Mini DisplayPort;
• Один HDMI;
• Один модуль Wi-Fi / Bluetooth;
• Один оптический S/PDIF;
• Два LAN;
• Шесть USB 3.0;
• Четыре USB 2.0;
• Кнопка USB BIOS Flashback;
• Шесть аудио входов/выходов 3.5-мм mini-jack.

Конфигурация задней панели достойна похвалы: производитель не стал использовать крупные разъемы для подключения мониторов, типа D-SUB или DVI, зато в распоряжении пользователя находится сразу десять портов USB. Да и две сетевые карты – хорошее подспорье.

Фотография материнской платы, позволяющая оценить высоту компонентов:

Расположение элементов:

Система охлаждения

Система охлаждения ASUS Z87-DELUXE состоит из четырех радиаторов, два из которых соединены тепловой трубкой. Три радиатора отводят тепло от преобразователя питания процессора, четвертый отвечает за охлаждение набора системной логики Intel Z87.

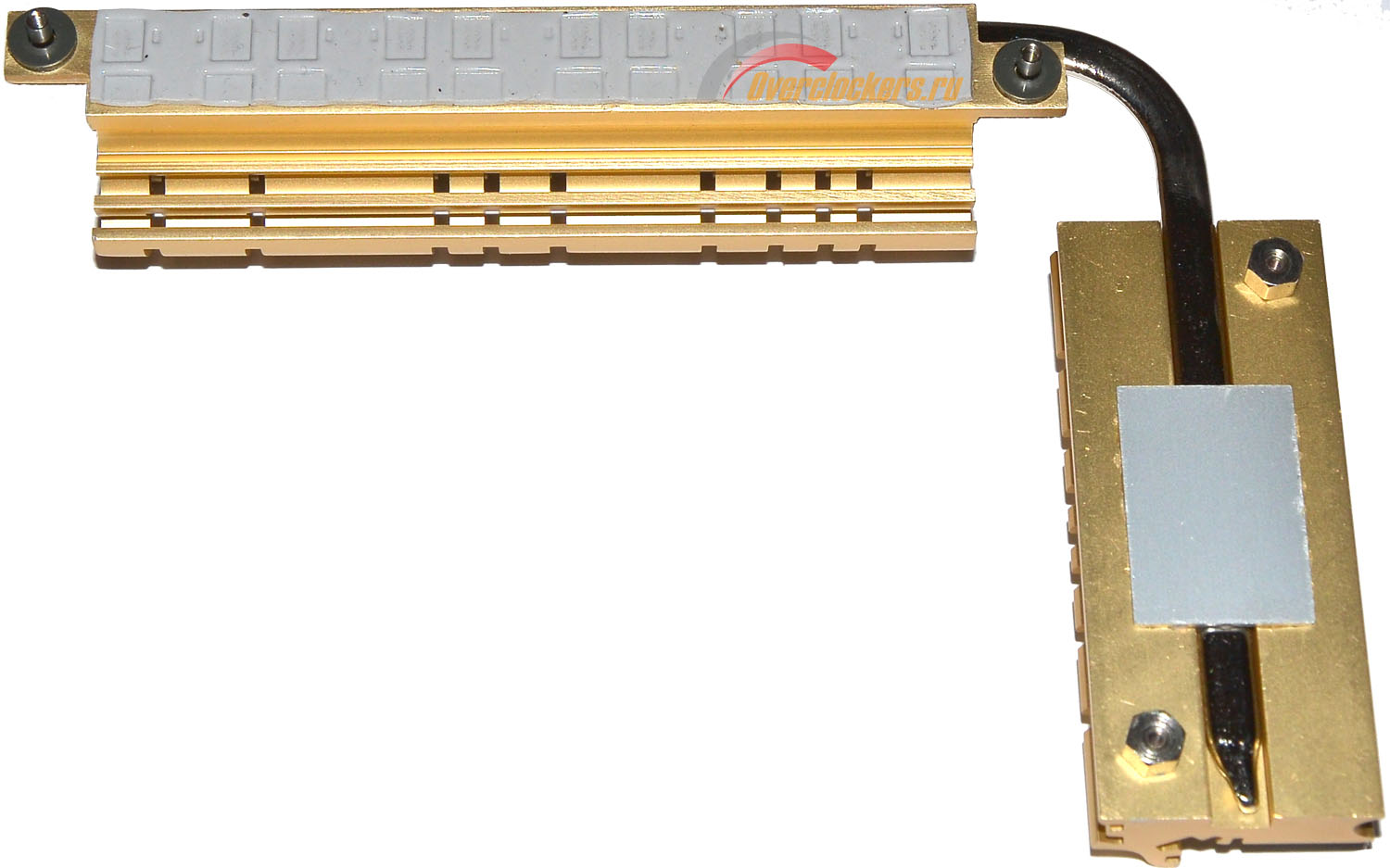

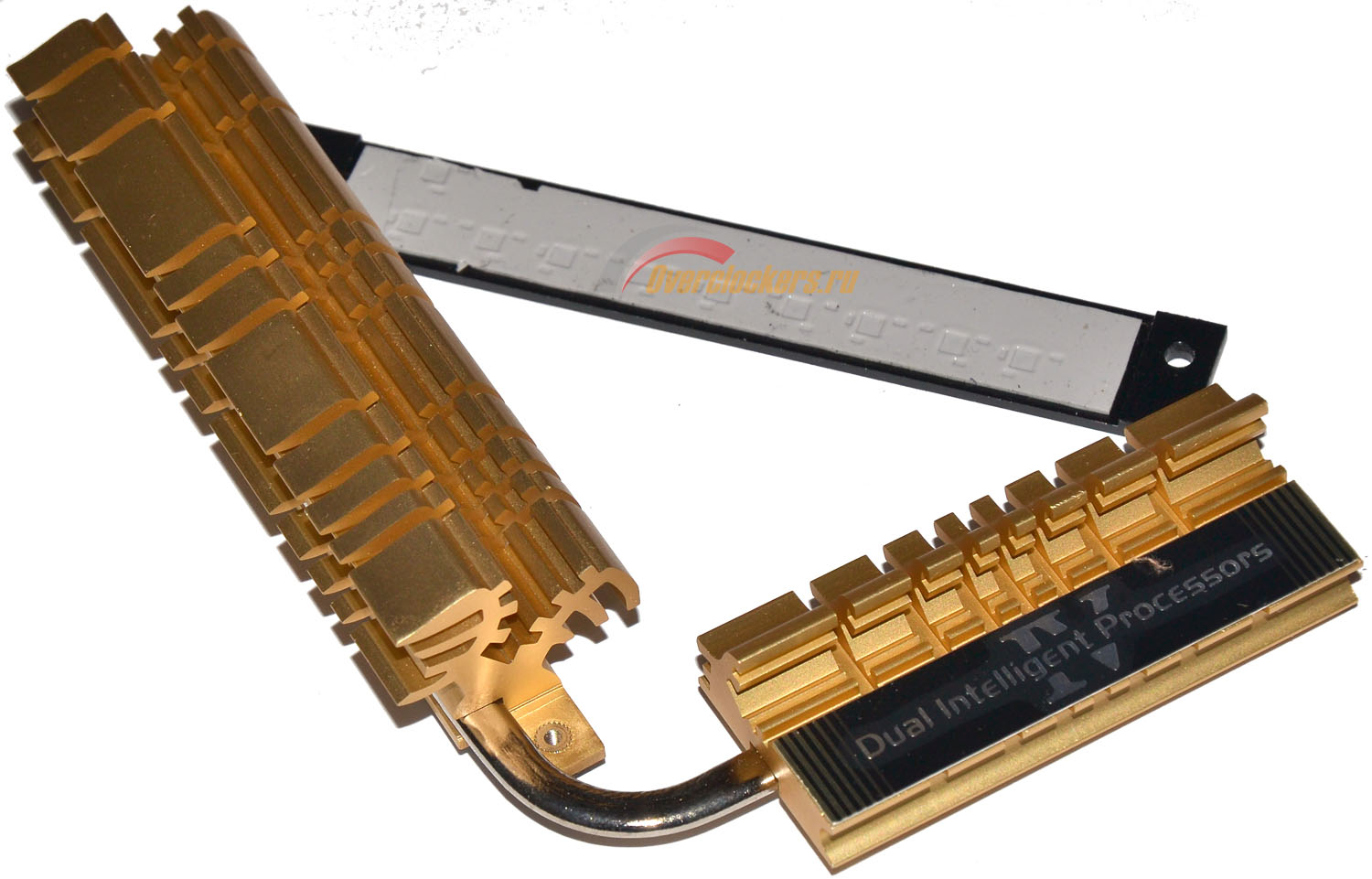

Основную функцию по отводу тепла от преобразователя питания процессора (транзисторы десяти фаз питания из шестнадцати) выполняет связка из двух радиаторов, объединенных теплотрубкой:

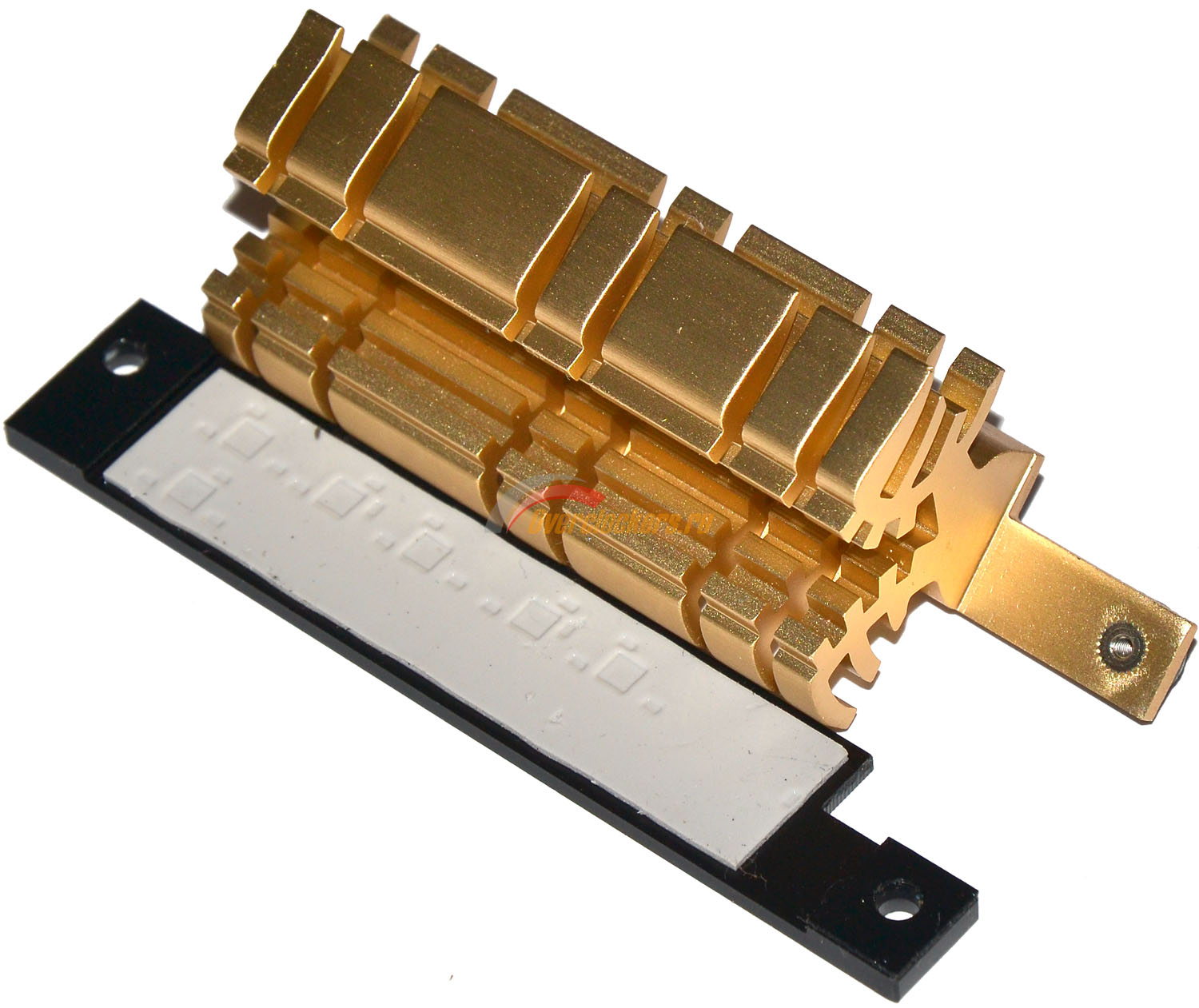

Тот радиатор, что на фото слева, установлен непосредственно на транзисторы преобразователя питания CPU, тот радиатор, что на фото справа, с чем-либо греющимся не контактирует и помогает лишь в рассеивании тепла с первого радиатора.

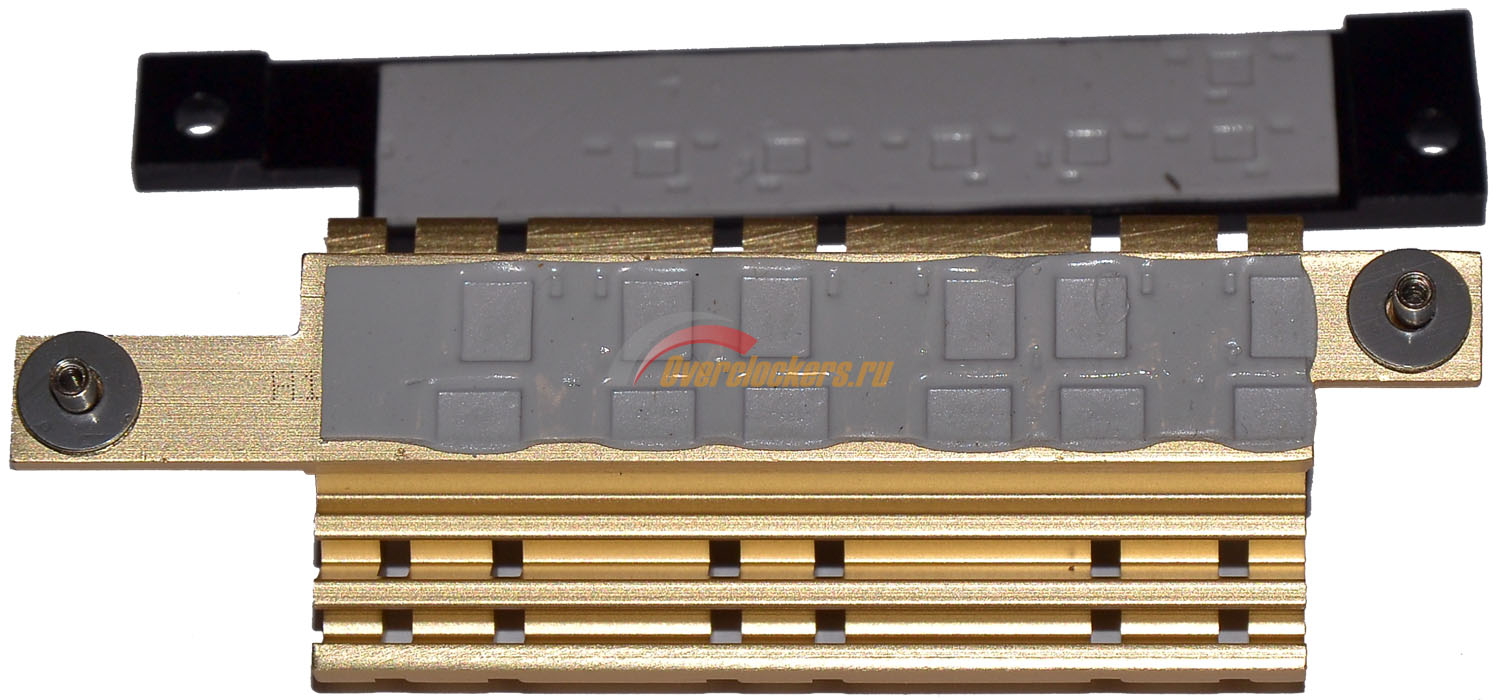

Контакт силовых элементов и теплорассеивателя осуществляется через термопрокладку средней толщины, проблем с контактом силовых элементов и термопрокладки нет.

Еще один радиатор установлен сверху от процессорного разъема, он отводит тепло от транзисторов шести фаз питания CPU:

В этом случае его размеры скромнее, но зато и нагрузка на него меньше.

Используются такие же термопрокладки, как и в случае с основным радиатором.

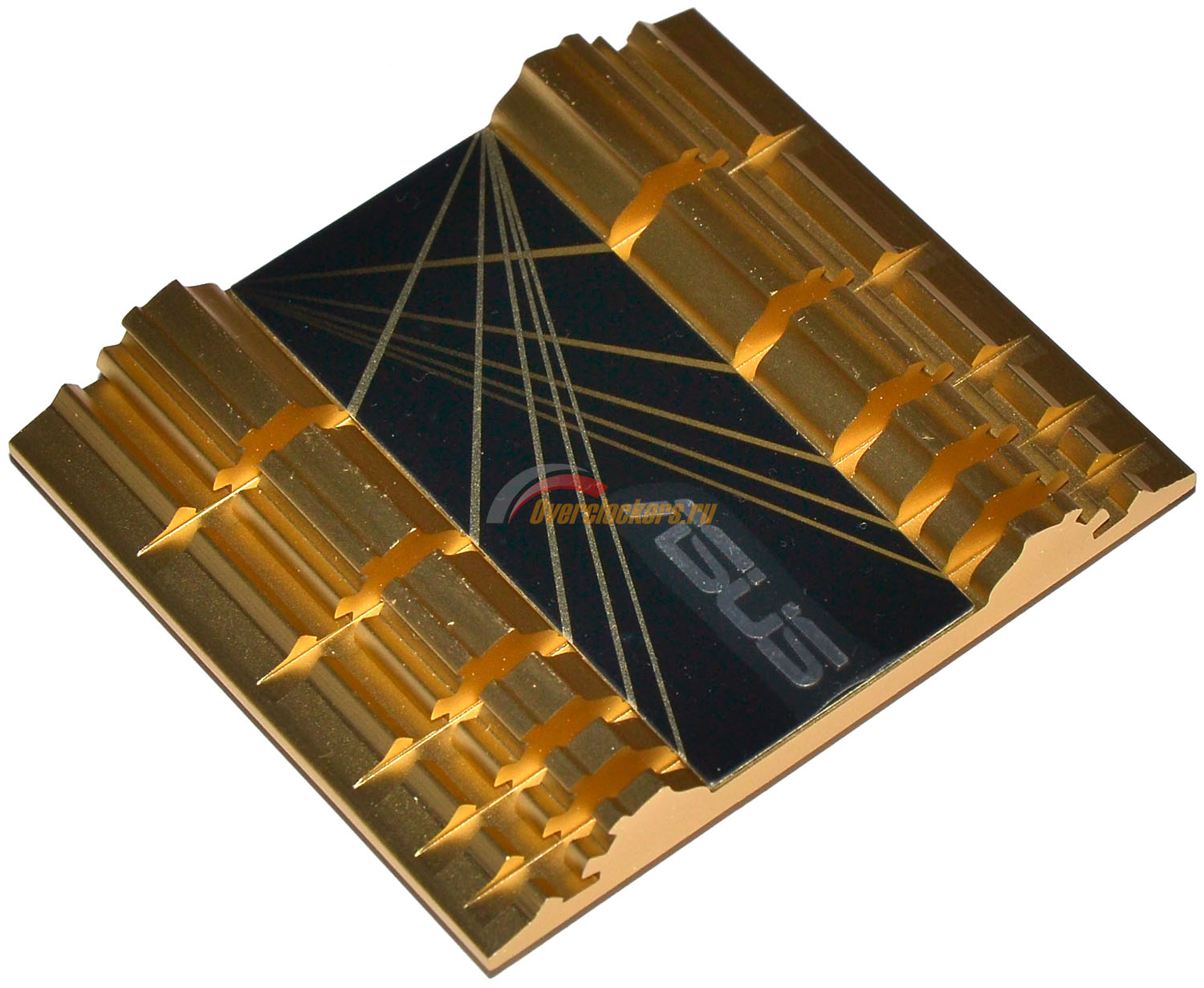

Радиатор системной логики не отличается от оного у большинства других Z87 материнских плат ASUS:

Как показала практика, с таким охлаждением о температурном режиме Intel Z87 можно не беспокоиться, его эффективности хватает с запасом.

Как и у других плат ASUS, в качестве термоинтерфейса используется субстанция, напоминающая по своей консистенции жевательную резинку.

Система питания

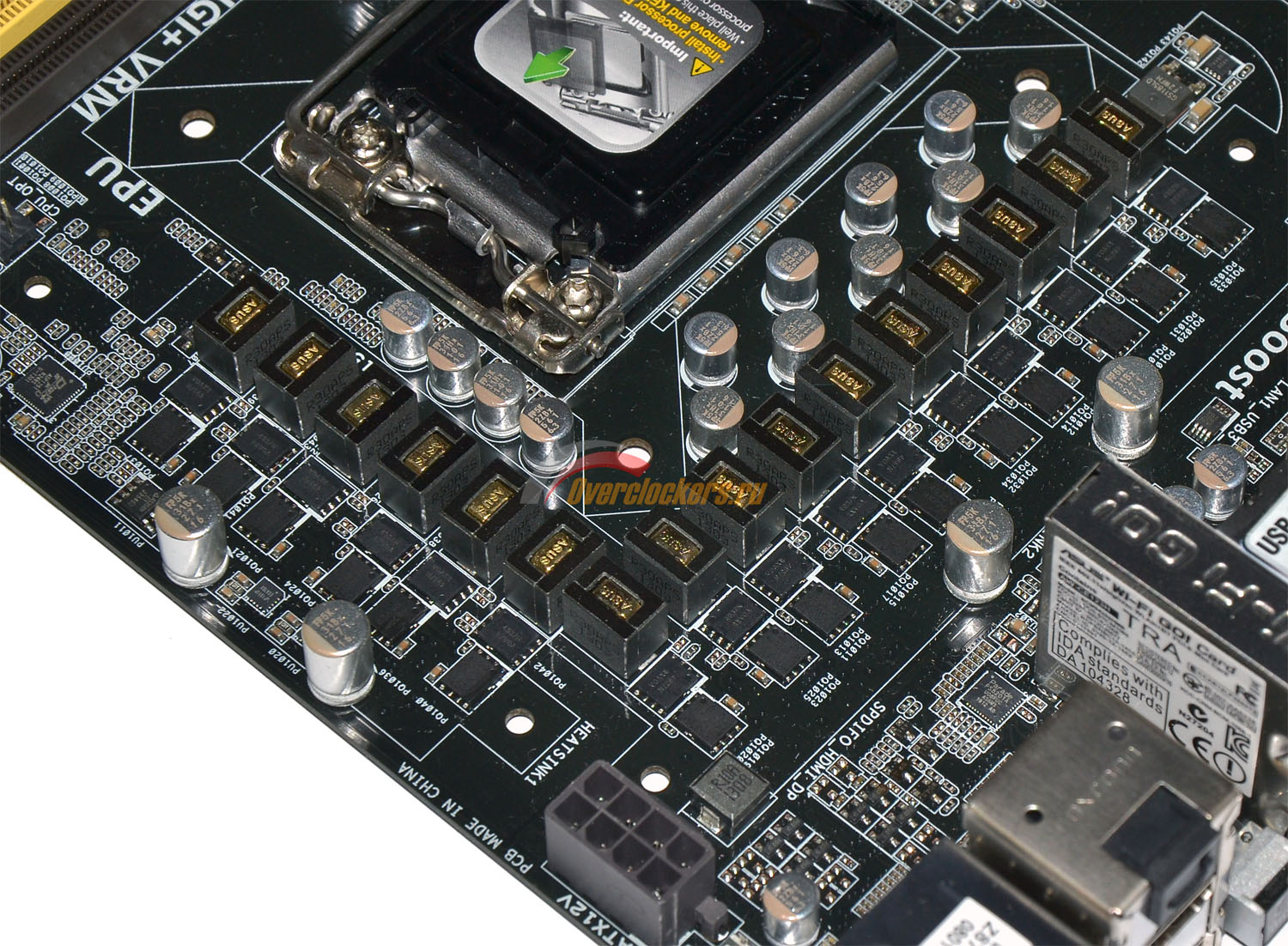

Преобразователь питания процессора выполнен по шестнадцатифазной схеме:

Как и в случае с другими протестированными ранее моделями ASUS, контроллер промаркирован как DIGI+ ASP1251. В качестве транзисторов используется по одному ON Semiconductor NTMFS4937N и NTMFS4955N на каждую фазу.

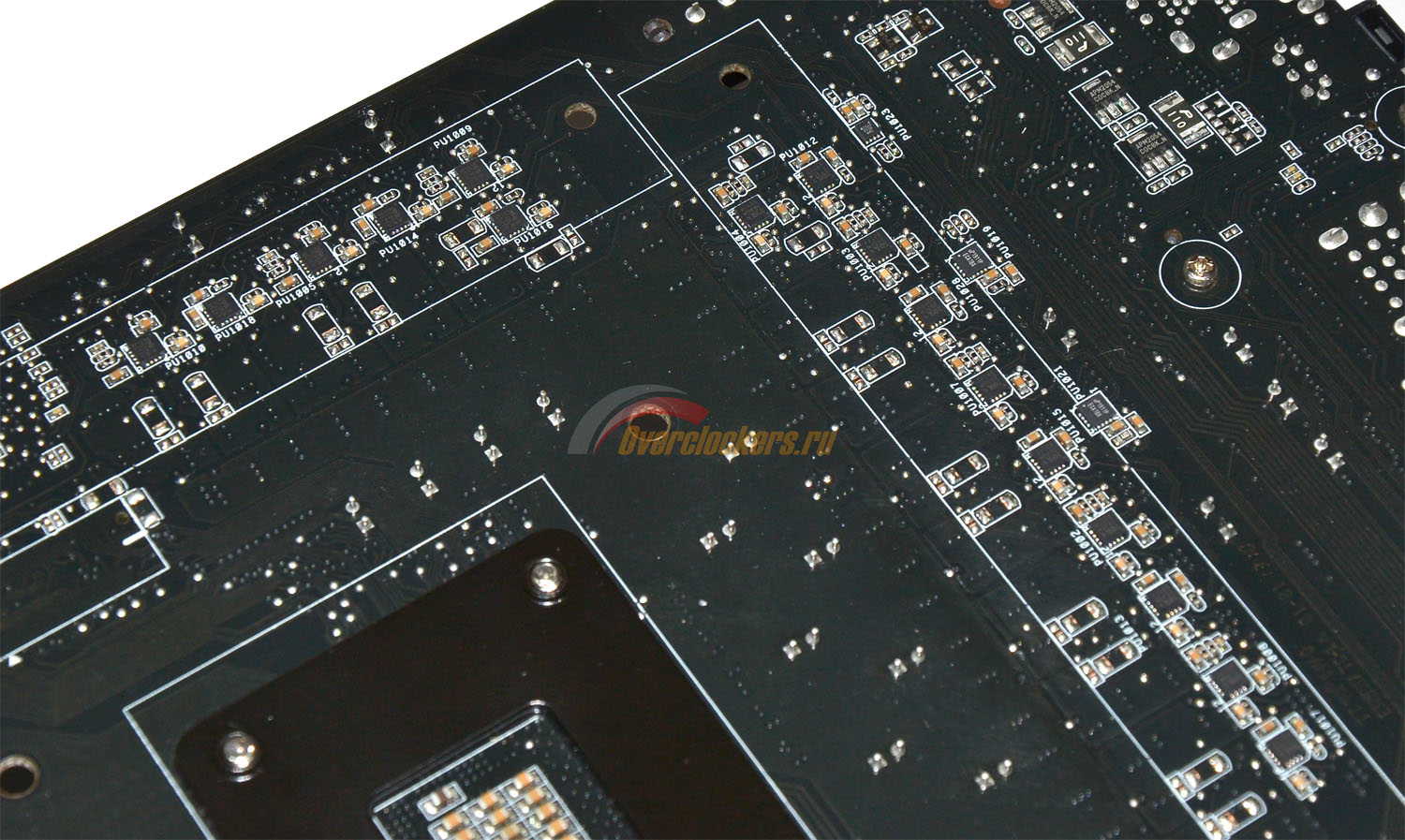

Шестнадцать драйверов International Rectifier IR3535 расположены с обратной стороны платы:

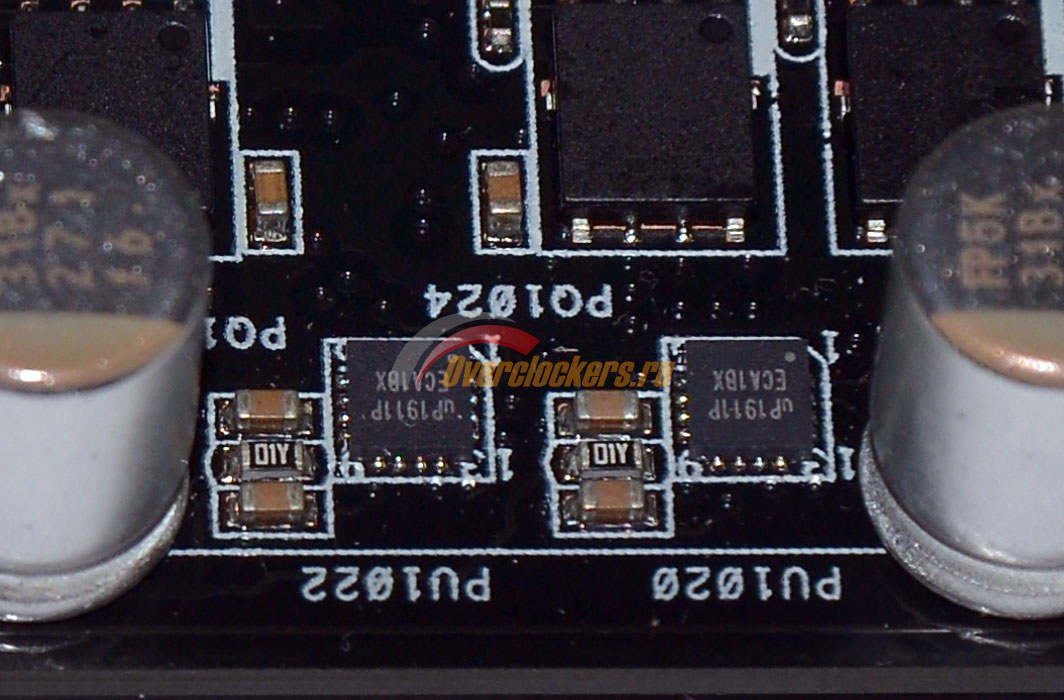

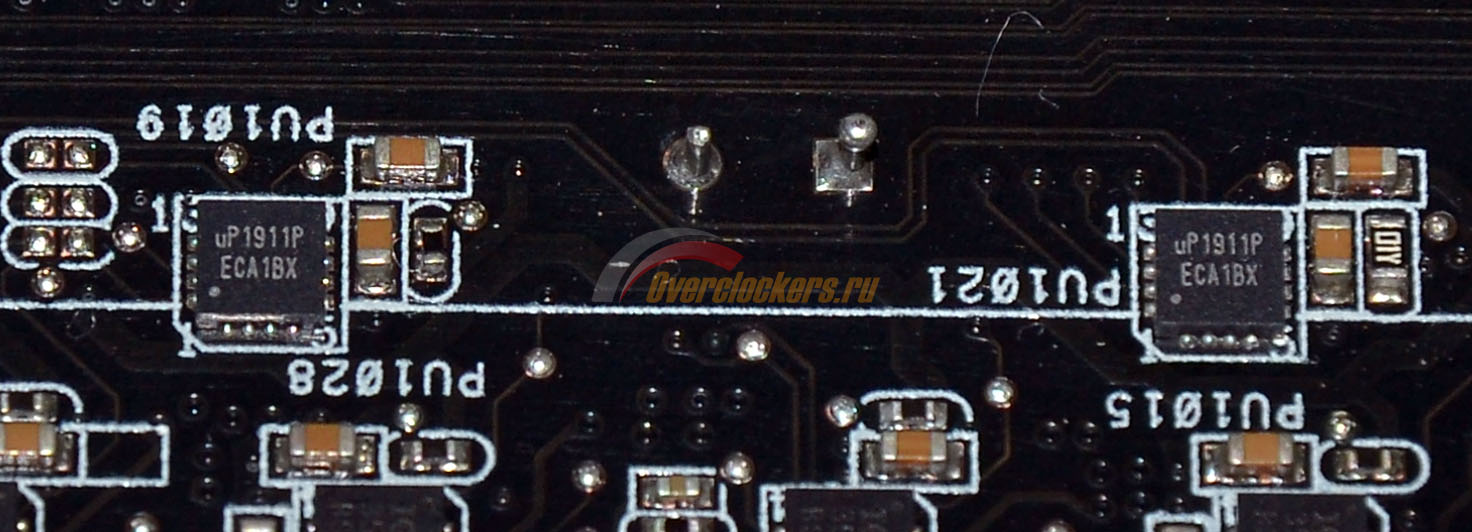

Помимо этого в преобразователе питания процессора можно встретить четыре микросхемы с маркировкой uP1911P, они, видимо расширяют возможности PWM контроллера для работы с шестнадцатью фазами:

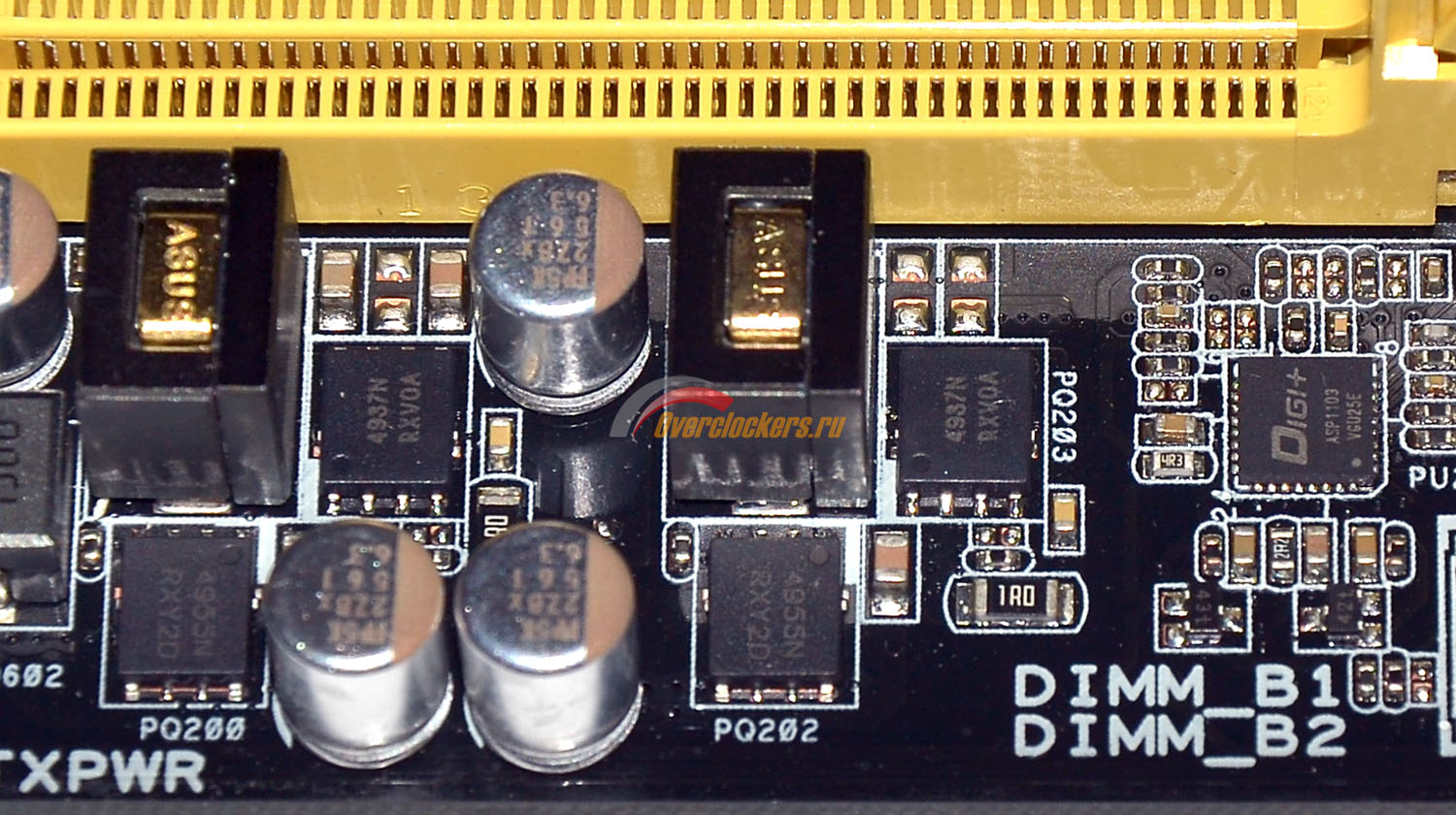

Преобразователь питания памяти двухфазный:

Контролер промаркирован как DIGI+ ASP1103, в качестве транзисторов, как и в случае с питанием процессора, используется по одному ON Semiconductor NTMFS4937N и NTMFS4955N на каждую фазу.

Технические характеристики

Возможности BIOS Setup

UEFI меню материнских плат ASUS унифицировано, и подробно рассматривалось в обзоре Z87-PLUS.

В меню разгона отличия присутствуют, но они небольшие. Как и в случае с протестированной ранее Z87-EXPERT, среди меню настроек разгона есть опция «Source Clock Tuner», отвечающая за установку входного сопротивления для базовой шины процессора:

Производителем рекомендовано устанавливать 6 Ом для 100 МГц страпа, 8 Ом для 125 МГц страпа и 4 Ом для 167 МГц страпа. В целом, следуя рекомендациям ASUS, можно получить более высокие результаты разгона базовой частоты.

Еще одно небольшое отличие в перечне доступных настроек коснулось меню таймингов:

Максимальное значение DRAM Command Rate ограничено цифрой 2, в то время как на Z87-PLUS можно было выставить Command Rate 3.

Оставшиеся отличия касаются меню установки напряжений. Во-первых, добавился режим работы «Fully Manual Mode»:

При его активации появляется возможность задавать все напряжения в системе как абсолютные значения, а не в offset режиме.

Пополнился перечень доступных к изменению напряжений:

По сравнению с Z87-PLUS, добавились такие настройки, как «VTTDDR Voltage» и «PLL Termination Voltage».

Помимо этого по сравнению с Z87-PLUS увеличен диапазон для увеличения напряжений CPU Core Voltage и CPU Cache Voltage, с прежних 1.92 В до 2.2 В. В остальном, изменений в меню разгона нет.

Управление вентиляторами

В данном подразделе статьи можно ознакомиться с возможностями материнской платы в плане управления оборотами вентиляторов.

Расположение разъемов для подключения вентиляторов на ASUS Z87-DELUXE:

В распоряжении ASUS Z87- DELUXE находится шесть разъемов для подключения вентиляторов, все они 4-pin, то есть должны быть с поддержкой ШИМ-управления скоростью вращения. Как и на других моделях ASUS линейки Z87, разъем для подключения процессорного кулера оснащен дополнительным переключателем, который замыкается при установке 4-pin штекера, таким образом плата выбирает способ управления вентилятором. К компоновке разъемов существенных претензий нет, разве что при установленном на процессор кулере может быть затруднен доступ к разъему CPU_OPT.

Настройки по управлению оборотами вентиляторов содержатся в разделе UEFI Monitor:

Управление разъемов CPU_FAN и CPU_OPT совмещено, в то время как для разъемов CHA_FAN1-4 доступно раздельное управление.

Для автоматической регулировки скорости вращения крыльчаток доступны профили Standard/Silent/Turbo, а также ручной режим, где раскрываются дополнительные настройки. В последних задаются значения минимальной и максимальной скорости вращения вентиляторов, и температура процессора, при которой они достигаются. В случае с процессорным вентилятором диапазон доступных значений «Duty Cycle» – от 20 до 100% (60% для режима Q-Fan Control «Advance Mode»), диапазон задаваемых температур ЦП – от 20 до 75 градусов. В случае с CHA_FAN диапазон доступных значений «Duty Cycle» – от 60 до 100%, нижняя планка температуры CPU зафиксирована на 40 градусах, а верхняя регулируется до 75 градусов.

Проверка возможностей регулировки оборотов производилась для вентиляторов Scythe Ultra Kaze 2000 (3-pin) и Zalman ZP1225ALM (4-pin) с каждым из разъемов.

Регулировка средствами UEFI.

Регулировка средствами FAN Xpert 2.

Программное обеспечение позволяет регулировать скорость вращения крыльчаток вентиляторов в более широком режиме, нежели настройки UEFI. При этом диапазоны регулировок меняются в зависимости от используемой модели, так как перед предоставлением полного перечня настроек материнская плата сначала тестирует вентилятор.

Жаль только, что лишь Sabertooth позволяет выбирать температурные датчики, к которым можно привязывать режимы работы вентиляторов, а у DELUXE и остальных материнских плат ASUS Z87 все разъемы завязаны на температуру процессора.

Тестовый стенд

Тестирование ASUS Z87-EXPERT проводилось на следующей конфигурации:

• Процессор: Intel Core i7-4770K 3.5 ГГц (100х35);
• Система охлаждения: СЖО на базе водоблока Watercool Heatkiller 3.0 и циркуляционного насоса Lowara TLC 25-7L;
• Термоинтерфейс: Prolimatech PK-1;
• Оперативная память: G.Skill TridentX F3-2400C10D-8GTX;
• Жесткий диск: Western Digital Caviar Blue (WD500AAKS), 500 Гбайт;
• Блок питания: Corsair CMPSU-750HX, 750 Вт;
• Корпус: открытый стенд.

Проверка разгона

Разгон по BCLK

В отличие от материнских плат LGA 1155, на платформе LGA 1150 появилась возможность использовать различные диапазоны для базовой частоты.

Максимальный результат, достигнутый при CPU Strap 100 МГц, составил 114.8 МГц:

Результат выше, чем у других ранее рассмотренных плат ASUS, но это может быть обусловлено и сниженным температурным режимом работы процессора в связи с его скальпированием и переходом на жидкостное охлаждение.

Не ударила в грязь лицом материнская плата и при использовании CPU Strap 125 МГц, разгон базовой частоты в этом случае составил внушительные 144.5 МГц:

Среди протестированных моделей этот результат отнюдь не рекордный, Sabertooth Z87 немногим ранее взяла 144.8 МГц. Но разница в 0.3 МГц не принципиальна.

А вот где ASUS Z87-DELUXE удивила, так это при использовании CPU Strap 167 МГц. Постепенным увеличением базовой частоты сначала была преодолена отметка в 180 МГц (стабильность системы проверялась с шагом в 1 МГц в ожидании скорого сбоя), 181,… 182,… 183,… 184, затем проверять стабильность мне просто надоело и я выставил сразу 190 МГц. И система запустилась. Итоговый результат разгона составил 192.8 МГц:

Тем интереснее будет проверить, что смогут показать следующие системные платы (среди которых будут решения как выше классом, так и ниже), чтобы выяснить, температурный режим так сказывается или просто удачность конкретных материнских плат, либо их экземпляров.

Разгон оперативной памяти

Замер напряжения питания памяти:

Замеры производились при помощи мультиметра Mastech MY64. Как видно по результатам, с точностью установки платой напряжения питания памяти проблем нет.

При разгоне оперативной памяти ограничителем разгона выступает используемый комплект, каких-либо неожиданностей в процесс разгона ASUS Z87-DELUXE не привнесла, и по сравнению с протестированными ранее материнскими платами результат разгона находится в пределах погрешности. Максимальная частота, которой удалось достичь, составила 2623 МГц.

Разгон процессора

Стендовый процессор немногим ранее был скальпирован, штатный термоинтерфейс между кристаллом и теплораспределителем заменен на жидкий металл, в качестве системы охлаждения теперь используется СЖО, а не Zalman CNPS10X Performa, так что порог разгона по сравнению с протестированными ранее материнскими платами существенно отодвинут.

В качестве теста стабильности был выбран тест LinX с режимом доступной памяти 3072 Мбайта, как наиболее подходящий по совокупности нескольких параметров (высокое энергопотребление и температурный режим, требовательность к стабильности CPU Cache, повторяемость результатов, показ результатов производительности).

Поскольку у системных плат разных производителей напряжение питания процессора может жить своей жизнью, и его аппаратный мониторинг недоступен, то начиная с данного обзора и далее, в качестве теста на разгон было решено ориентироваться по температуре CPU. Ориентиром была выбрана планка 85 градусов для самого горячего ядра. Для Z87-DELUXE и стендовой системы охлаждения отметка в 85 градусов была достигнута при установке в UEFI напряжения питания ЦП 1.442 В.

В случае с расслабленным режимом CPU Cache максимальный результат разгона процессора составил 4789 МГц:

При поднятии множителя CPU Cache до уровня «CPU Core -1» разгон процессора стал скромнее, упав до 4772 МГц:

Отмечу, что режим работы с разгоном CPU Cache оказался медленнее, видимо, что-то переразогнано, но еще не до того уровня, чтобы это сказалось на стабильности системы, ведь отличие в частотах такой разницы в результатах дать не может.

Используемые напряжения процессора:

• CPU Input Voltage: 2.27 В;
• CPU Core Voltage: 1.442 В;
• CPU Cache Voltage: 1.427 В.

Температурный режим

Замер температур осуществлялся при помощи термопары K-типа и мультиметра Mastech MY64, температура воздуха в помещении на момент замера ~24-25 градусов по Цельсию.

Поскольку теперь за охлаждение процессора отвечает СЖО, то радиаторы преобразователя питания легко можно оставить без обдува, создав тем самым максимальную нагрузку на материнскую плату.

В качестве теста для прогрева использовался Prime 95 Small FFTs.

Несмотря на довольно серьезную нагрузку и отсутствие активного охлаждения, температурный режим платы не стал проблемой. Запас прочности остался довольно большим.

Встроенный звук

Тестирование встроенного звука производилось при помощи RightMark Audio Analyzer 6.2.5 в режиме 16 бит / 44.1 КГц, как в наиболее часто используемом на ПК.

Используемый на материнской плате кодек – Realtek ALC1150.

Сводная таблица результатов протестированных материнских плат:

Заключение

В целом, Z87-DELUXE радует: материнская плата показала хорошие результаты по разгону как процессора, так и базовой частоты. Не возникло проблем и с разгоном памяти.

Положительно можно оценить оснащение платы, в которое входит и индикатор POST-кодов, и кнопки включения/перезагрузки системы, и модуль Wi-Fi / Bluetooth, и десять портов USB на задней панели. Единственное, к чему есть претензии – по сравнению с Z87-EXPERT у более старшей платы отсутствует поддержка интерфейса Intel Thunderbolt, несмотря на то, что Z87-DELUXE дороже. Да, у нее есть «старшая сестра» – ASUS Z87-DELUXE/DUAL, у которой присутствует поддержка Thunderbolt, но и позиционируется она уже в другом ценовом диапазоне.

Плюсы:

• Предсказуемость материнской платы при разгоне;
• Грамотная компоновка слотов расширения;
• Хороший температурный режим платы;
• Наличие модуля Wi-Fi / Bluetooth;
• Десять портов SATA 6 Гбит/с и восемь портов USB 3.0;
• Десять USB портов на I/O панели;
• Грамотно реализованные возможности управления оборотами вентиляторов;
• Удобство UEFI меню.

Минусы:

• Использованная цветовая гамма (субъективно);
• Режим работы TPU1 в текущем исполнении неизбежно приводит к перегреву процессора и опасен для системы;
• Отсутствие Thunderbolt, несмотря на его наличие у более дешевой Z87-EXPERT.
