Как работают антенны - просто о сложном

Антенны - ключевой элемент всей беспроводной передачи данных. Почти всё, что нас окружает и связано с радиосвязью - от радиоприёмников и телевидения до Wi-Fi, мобильной связи и спутников - работает благодаря антеннам. В повседневной жизни их работа часто остаётся незаметной, но именно они обеспечивают передачу сигналов на любые расстояния. Прежде чем разобраться, как именно работает антенна, стоит понять, что такое радио.

Радиоволны - это разновидность электромагнитного излучения. Они входят в тот же спектр, что и свет, ультрафиолет, рентген и другие волны. Отличие между ними - только в частоте. Радиодиапазон охватывает частоты от 0 до 300 ГГц, а это значит, что длина радиоволны может варьироваться от сотен тысяч километров до миллиметров. Именно длина волны напрямую влияет на параметры антенны: чем короче волна, тем компактнее антенна может быть. Антенна работает эффективно, когда её длина соответствует длине волны. Например, классическая симметричная антенна - это два металлических штыря, направленных в разные стороны. Их общая длина равна половине длины волны. Такая конструкция позволяет антенне входить в резонанс, усиливая как принимаемый, так и передаваемый сигнал. В некоторых случаях используют только один штырь - это уже несимметричная антенна, в которой вторая часть конструкции заменяется на землю или корпус устройства. Современные антенны чаще всего не настраиваются под конкретную частоту. Вместо этого они проектируются так, чтобы эффективно работать в определённом диапазоне частот. Это удобно, например, для приёма радиостанций в FM-диапазоне: достаточно одной антенны фиксированной длины, чтобы охватить весь нужный диапазон, а точная настройка осуществляется уже внутри приёмника. Аналогичные принципы применяются и в мобильной связи, где используется широкий спектр частот. Здесь антенны должны быть не только компактными, но и многодиапазонными.

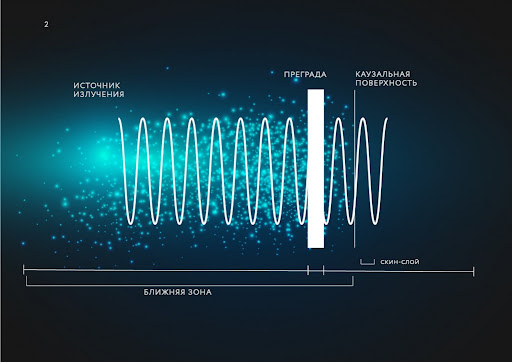

Иллюстрация радиоволн

Одно из популярных решений - плоские инвертированные конструкции, позволяющие эффективно работать с сигналами от GSM до 5G. Это особенно важно, поскольку современные телефоны и вышки работают одновременно в нескольких диапазонах. Однако не все антенны одинаково передают сигнал во всех направлениях. Существуют направленные антенны, которые концентрируют излучение в определённую сторону. Это позволяет значительно увеличить дальность передачи и уменьшить потери сигнала. Такие антенны особенно полезны, когда нужно передать или принять сигнал из труднодоступного места или на большое расстояние.

Хорошо знакомый пример - антенна Яги, или волновой канал. Её можно было часто увидеть на крышах домов: удлинённая конструкция с множеством горизонтальных элементов. Секрет работы этой антенны - в последовательности рефлектора, активного элемента и директоров. Они создают условия, при которых волны сзади гасятся, а спереди - усиливаются. В результате получается направленный луч, способный передавать и принимать сигнал в выбранном направлении.

Антенна Яги

Другой пример - рупорная антенна. Это металлическая трубка с расширяющимся концом. Внутри колебания возбуждаются маленьким излучающим элементом, а форма рупора помогает фокусировать сигнал. Такие антенны часто используются в научных установках и входят в состав параболических антенн - тех самых "тарелок", которые принимают сигнал с орбиты или отправляют его обратно. Там, где нужна высокая точность и максимальное усиление, такие конструкции незаменимы.

Рупорная антенна

Параболические антенны работают по принципу зеркала: они собирают сигнал с большой площади и фокусируют его на приёмник, расположенный в центре. При передаче всё наоборот - сигнал подаётся на излучатель, и отражатель направляет его в нужную точку. Это обеспечивает узкий луч и максимальную дальность. Подобные системы применяются в астрономии, для связи с космическими аппаратами, а также в некоторых военных и научных системах.

Параболическая антенна

Разнообразие антенн велико, но в большинстве случаев используются вариации тех типов, о которых уже сказано. Они охватывают практически весь спектр задач: от бытовой электроники до исследований глубин космоса. Всё это показывает, насколько антенна - не просто кусок металла, а точный и важный элемент любой беспроводной системы.
