Обзор и тестирование материнской платы ASUS Prime X570-Pro: к процессорам Ryzen 3000 готова

Оглавление

• Вступление
• Технические характеристики
• Внешний вид и особенности дизайна
• Упаковка и комплектация
• Возможности BIOS
• Тестовый стенд
• Инструментарий и методика тестирования
• Тест ASUS Prime X570-Pro
• Температурный режим
• Заключение

Вступление

Набор системной логики AMD X570 спровоцировал производителей на выпуск новых материнских плат всех мастей и разновидностей, дабы удовлетворить потребности как обычных пользователей, так и требовательных геймеров.

Материнская плата ASUS Prime X570-Pro предназначена для первой категории. И оснащение новинки как бы намекает, что перед нами модель с основными возможностями и набором фирменных технологий производителя, что делает ее по-своему особенной.

Технические характеристики

Полное название: ASUS Prime X570-Pro; код производителя: PRIME X570-PRO.

• Модель: ASUS Prime X570-Pro;
• Сокет: AMD AM4;
• Поддерживаемые процессоры: Ryzen 2000/3000 series processors and AMD Ryzen with Vega;
• Оперативная память: 4 x DIMM DDR4, суммарный объем до 128 Гбайт, частота памяти 2133 – 3200 МГц с поддержкой разгона до 4400 МГц;
• Слоты расширения:
• 1 х PCIe 4.0 x16;
• 1 х PCIe 4.0 x8;
• 1 х PCIe 4.0 x4;
• 3 х PCIe 4.0 x1;
• Сетевые контроллеры:
• Intel I211AT Gigabit LAN;
• Аудиокодек: 7.1-канальный Realtek S1220A;
• Питание материнской платы: ATX 24-pin, 8-pin ATX 12V, 4-pin ATX 12V;
• Разъемы на задней панели:
• 1 х PS/2;
• 1 x HDMI;
• 1 x DisplayPort;
• 4 x USB 3.2 Gen1 Type-A;
• 3 x USB 3.2 Gen2 Type-1;
• 1 x USB 3.2 Gen2 Type-C;
• 1 x оптический SPDIF;
• 5 x аудиоразъемов;
• Форм-фактор: ATX, 305 x 244 мм.

Внешний вид и особенности дизайна

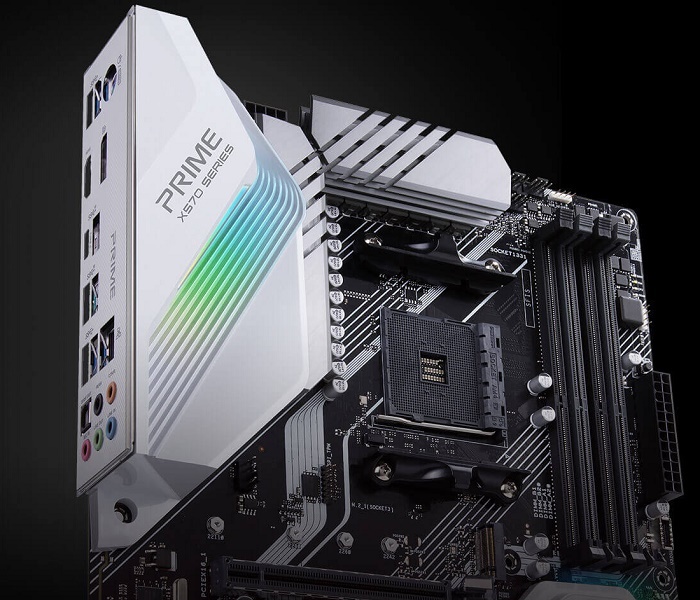

Материнская плата ASUS Prime X570-Pro выполнена на черном текстолите в стандартном форм-факторе ATX с габаритами 305 х 244 мм.

Бело-черный боевой вид представителя Prime выглядит вызывающе и притягивает взгляд, благодаря чему вопрос о принадлежности к младшей серии с последующими достоинствами и недостатками уходит на второй план.

Отдельным островком смотрится одиноко стоящий белый кожух чипсетного радиатора, за прорезями которого прячется 37 мм вентилятор, ставший достоянием нового набора системной логики AMD X570.

Модель ASUS Prime X570-Pro базируется на процессорном сокете AMD AM4. Благодаря емкой микросхеме BIOS сохранена поддержка CPU Ryzen не только второго и третьего поколений, но и решений со встроенным графическим ядром поколения Vega.

На борту материнской платы располагаются четыре слота оперативной памяти DIMM стандарта DDR4: максимальный поддерживаемый объем – 128 Гбайт.

Производителем заявлена поддержка тактовой частоты 2133, 2400, 2666, 2800, 3000, 3200 МГц в штатном режиме и в диапазоне 3466 – 4400 МГц при оверклокинге. ASUS Prime X570-Pro использует топологию Daisy Chain.

Дополнительное питание организовано по схеме «24+8+4» pin, что ориентировано на стабильное обеспечение энергией старших процессоров Ryzen.

Системная плата ASUS Prime X570-Pro оснащена одной колодкой для подключения внешних портов USB 3.2 первого поколения и одной колодкой USB 3.2 второго поколения.

Для организации дисковой подсистемы предназначены шесть коннекторов SATA 6 Гбит/с, развернутые на 90 градусов.

В нижней части материнской платы располагаются различные интерфейсы и порты для подключения всевозможных устройств и оборудования.

Помимо колодок для передней звуковой панели и USB-портов, разъема для температурного сенсора, трех коннекторов вентиляторов и COM-порта, новинка оснащена адресуемым разъемом RGB 5V и площадкой Node для вспомогательного оборудования, например блока питания согласно документации.

Для расширения функциональности ASUS Prime X570-Pro снабжена шестью слотами PCIe:

• PCI Express 4.0 x16 с металлической рамкой;
• PCI Express 4.0 x1;
• PCI Express 4.0 x1;
• PCI Express 4.0 x8 с металлической рамкой;
• PCI Express 4.0 x1;
• PCI Express 4.0 x4.

Поддержка конфигураций из нескольких видеокарт на месте: это технологии AMD CrossFireX и NVIDIA NVLink.

Между разъемами PCI Express скрываются слоты для накопителей формата M.2 с поддержкой следующих форм-факторов и интерфейсов:

• Первый слот M.2 – поддержка накопителей PCIe 3.0 x4 и SATA-III, 2242/ 2260 /2280 /22110;
• Второй слот M.2 – поддержка накопителей PCIe 4.0 x4, 2242/ 2260 /2280 /22110.

Справа от слотов оперативной памяти DIMM располагается панель светодиодных индикаторов Q LED, позволяющих определить процесс загрузки или неисправности, и кнопка включения.

Разработчики позаботились и над внешним подключаемым охлаждением, оснастив материнскую плату ASUS Prime X570-Pro аж семью коннекторами вентиляторов 4 pin. Отметим, что производитель шесть из них сгруппировал в две отдельные зоны, чтобы провода можно было аккуратно спрятать.

Под белым кожухом скрывается вентилятор типоразмера 37 мм с радиатором, получившим небольшое оребрение: наблюдается прямое сходство с охлаждением ноутбука.

Рядом располагается слот накопителя форм-фактора M.2 с отдельной пластиной-радиатором.

Чипсетный радиатор небольших размеров крепится парой винтов. С обратной стороны открывается маркировка Delta Electronics KSB0405HB.

Скорость вращения его вентилятора составляет 2900 об/мин, диапазон неизвестен из-за отсутствия возможности регулировки в BIOS.

Микросхема системной логики AMD X570 выпущена в мае 2019 года.

Отдельная накладка отвечает за декоративную составляющую интерфейсной панели с активной подсветкой RGB, настраиваемой фирменным приложением ASUS Aura.

Последним оплотом системы охлаждения выступают два массивных радиатора подсистемы питания.

Эффективность охлаждения достигается крупными габаритами и значительным оребрением. Радиаторы накрывают мосфеты и дроссели зоны VRM.

Оголенная печатная плата ASUS Prime X570-Pro во всем своем великолепии.

Подсистема питания насчитывает 14 фаз и располагается вокруг процессорного сокета. Для бюджетной модели отсутствие удвоителей приятно удивляет, но дьявол кроется в мелочах.

В качестве ШИМ-контроллера используется шестиканальная микросхема с маркировкой DIGI+ VRM EPU ASP1106GGQW. Как же набрана итоговая схема? Общее положение фаз достигается утроением сборки процессора и представляет собой формулу «4*3+2*1».

В качестве сборок применены SiC639 (Vishay Intertechnology) с максимальной силой тока 50 А и рабочей температурой до 125°C.

С подсистемой питания материнской платы закончили. Обратим внимание на последний нерассмотренный элемент – заднюю интерфейсную панель, предлагающую пользователю следующую функциональность:

• 1 х PS/2;
• 1 x HDMI;
• 1 x DisplayPort;
• 4 x USB 3.2 Gen1 Type-A;
• 3 x USB 3.2 Gen2 Type-1;
• 1 x USB 3.2 Gen2 Type-C;
• 1 x оптический SPDIF;
• 5 x аудиоразъемов.

Упаковка и комплектация

Материнская плата ASUS Prime X570-Pro поставляется в фирменной черной упаковке с изображением RGB подсветки.

В лучших традициях жанра с обратной стороны коробки располагается фотография продукта со схематичными стикерами и соответствующими подписями, перечисляющими достоинства модели и характеристики.

Новинка относится к бюджетному сегменту, поэтому комплект поставки не балует дополнительными аксессуарами и включает лишь необходимые компоненты.

Бумажная часть содержит руководство пользователя, две сопроводительные инструкции, код на скидку при приобретении кастомных проводов для блока питания на портале Cablemod и диск с драйверами.

Железная составляющая обеспечивается парой SATA-проводов, переходником-удлинителем для RGB устройства, парой винтов для стоек M.2 накопителя и Q-коннектором для простоты подключения передней панели корпуса.

Возможности BIOS

Материнская плата ASUS Prime X570-Pro оснащена фирменным микропрограммным обеспечением с графическим интерфейсом, цветовая палитра которого меняется в зависимости от линейки продукта. Например, у серии Prime она черно-голубая, а ROG Strix может похвастать черно-красной.

При первом знакомстве UEFI BIOS пользователя встречает упрощенный интерфейс с основными параметрами.

Расширенный режим открывается клавишей F7. Здесь представлен классический интерфейс ASUS с несколькими вкладками, ставший эталоном для нескольких поколений материнских плат.

Детальная информация об используемом процессоре AMD Ryzen 7 3700X.

Из-за обилия настроек большинство отдельных вкладок и страниц были совмещены в небольшую анимацию для демонстрации функциональности ASUS Prime X570-Pro.

Тестовый стенд

• Материнская плата: ASUS Prime X570-Pro (AMD X570, AM4);
• Процессор: AMD Ryzen 7 3700X;
• Система охлаждения: AMD Wraith MAX;
• Термоинтерфейс: Arctic Cooling МХ-2;
• Оперативная память: Team Xtreem 8Pack 4500 МГц 16 Гбайт (2 x 8 Гбайт);
• Видеокарта: GeForce GTX 750 Ti;
• Накопители: Kingston A400, 120 Гбайт;
• Блок питания: Corsair HX1200, 1200 Ватт;
• Операционная система: Microsoft Windows 10 x64.

Инструментарий и методика тестирования

Прошивка BIOS материнской платы ASUS Prime X570-Pro была обновлена до последней версии 1005.

В тестировании использовался процессор AMD Ryzen 7 3700X.

Чтобы исключить слабые стороны материнской платы при работе с оперативной памятью (из-за проблем непосредственно с самой DDR4), в тестировании был задействован «экстремальный» комплект Team Xtreem 8Pack с тактовой частотой 4500 МГц.

В дальнейшем, чтобы сымитировать штатную работу системы, частота оперативной памяти была понижена до отметки 3200 МГц (16-18-18 36-1Т), официально поддерживаемой и доступной многим модулям.

На графиках во всех случаях указана температура самого горячего ядра. Мониторинг скоростей вращения крыльчаток вентиляторов и температуры процессора осуществлялся с помощью последней версии утилиты HWiNFO. Температура воздуха во время проведения замеров составляла 26 градусов Цельсия.

Тест ASUS Prime X570-Pro

«Из коробки» поведение процессора AMD Ryzen 7 3700X на материнской плате ASUS Prime X570-Pro с версией BIOS 1005 следующее: CPU бустит максимум до 4367 МГц на три ядра и до 4317 МГц – по всем ядрам в зависимости от нагрузки; напряжение лежит в диапазоне 1.456-1.488 В.

Такое поведение встречается практически повсеместно на многих материнских платах, что обусловлено постепенной обкаткой новой серии процессоров Ryzen 3000 и, конечно же, самим производителем, закладывающим определенные настройки BIOS.

Приведем скриншот программы Ryzen Master с выставленными настройками. По умолчанию в стресс-тесте Linx v0.7.0 процессор AMD Ryzen 7 3700X троттлит по параметру «энергопотребление» и удерживает среднюю частоту всех ядер на 3750-3800 МГц.

Для дальнейшего тестирования Ryzen 7 3700X был разогнан методом «Precision boost overdrive + BCLK + Offset voltage», являющимся максимально подходящим для рассматриваемой материнской платы. К сожалению, другие методики не приводили к желаемому результату: в зависимости от режима наблюдалось падение производительности на 2-10%.

Наилучшего результата удалось добиться при следующих опциях:

Такой режим позволил достичь частоты 4392 МГц для одного ядра, 4367 МГц – для пары ядер, 4333 МГц – по всем ядрам при напряжении 1.413-1.494 В. После снятия всех лимитов роцессор AMD Ryzen 7 3700X достигал пиковой температуры 88°C.

Вместе с процессором была разогнана оперативная память – до 3600 МГц при таймингах 14-15-15 30-1Т, частота FCLK = 1800 МГц.

В противовес простому разгону оперативной памяти на материнской плате ASRock X570 Phantom Gaming X рассматриваемая модель капризничала при любой попытке повысить частоту FCLK выше 1800 МГц.

Поднять частоту ОЗУ выше 3666 МГц тоже оказалось непростой задачей, что требовало понижения FCLK и привело к падению производительности, поэтому от дальнейшего разгона пришлось отказаться.

Итоговые показатели скорости ОЗУ в тесте AIDA64 Cache & Memory Benchmark.

Для наиболее удобного восприятия информации результаты были сведены в графики.

Температурный режим

По сравнению с ранее рассмотренной материнской платой ASRock модель ASUS менее агрессивно задирает напряжение, что сказывается на температурных показателях в лучшую сторону, причем производительность, наоборот, в штатном состоянии выше.

С боксовым кулером AMD Wraith MAX были получены следующие температуры:

Два солидных радиатора подсистемы питания, обдуваемые потоком процессорного вентилятора, благотворно влияют на температурный режим материнской платы.

Недочет с расположением чипсетного вентилятора сопровождает и ASUS Prime X570-Pro. Попадая под влияние видеокарты, при высокой нагрузке горячий воздух забирается мини-кулером и ведет к росту нагрева микросхемы системной логики. Результаты будут варьироваться от графического ускорителя. В моем случае были достигнуты следующие значения:

Скорость вращения чипсетного вентилятора составляет 2900 об/мин, уровень шума низкий, он заметен на открытом стенде, но теряется в закрытом корпусе. Какие-либо настройки по регулировке в BIOS, повторюсь, отсутствуют.

Заключение

ASUS Prime X570-Pro это входной билет в сегмент моделей со старшим чипсетом AMD X570, отличительной чертой которых являются интерфейс PCIe 4.0 и переработанная специально под Ryzen 3000 подсистема питания.

Особенно приятно видеть, что непосредственно «из коробки» вариант ASUS функционирует не хуже ранее рассмотренной версии ASRock, а в однопоточном – даже лучше. Конечно, ситуация меняется при задействовании всего потенциала материнских плат, где ASRock X570 Phantom Gaming X берет числом, умением и оснащением, но и малютке Prime есть что сказать.

Системная плата ASUS получила должное вооружение и поддержку со стороны производителя и предлагает оптимальные для своего уровня характеристики. Отмечу отличную функциональность с процессором AMD Ryzen 7 3700X в штатном состоянии, эффективное охлаждение подсистемы питания VRM, хороший звук ALC1220 и обилие коннекторов для вентиляторов. На другой чаше весов – не самые лучшие возможности для раскрытия оверклокерского потенциала оперативной памяти, хотя в версии BIOS с AGESA 1.0.0.3 ABBA их обещают подтянуть, и расположение чипсетной вертушки под видеокартой.

В итоге перед нами отличный продукт, который практически сразу готов к работе с новыми процессорами Ryzen 3000. Материнская плата ASUS Prime X570-Pro обеспечивает стабильную работу и демонстрирует эталонную производительность, сравнимую с более дорогими претендентами.
