Вступление

Несколько лет кряду компания Intel почивала на лаврах и в отсутствие достойной конкуренции ежегодно предлагала нам по 10% прироста производительности. Однако с выходом процессоров AMD Ryzen пришлось срочно наверстывать упущенное. Сначала мы получили 6 ядер, 12 потоков в виде Intel Core i7-8700K. И одновременно с этим линейка Core i5 наконец-то обзавелась шестиядерными моделями. Что касается ценовой политики, то процессорный гигант посчитал, что его CPU будут разлетаться как горячие пирожки. Но что-то пошло не так, люди стали задумываться: «А так ли уж AMD Ryzen 5 хуже по сравнению с Intel Core i5 при меньшей стоимости?» Ситуация усугублялась тем, что формально оппонент оставался лидером по количеству ядер / потоков в среднем ценовом сегменте. Что ж, Intel наносит решающий удар и выпускает флагмана Coffee Lake Refresh – Core i9-9900K.

Событие знаменательное, но радость была недолгой, как раз до обнародования розничных цен. А после детального анализа вся эта кампания по очередному обновлению выглядит сомнительно. Начнем с девятого поколения ЦП. Какое оно девятое, если это все тот же Coffee Lake, что и в восьмом? Ах, да – плюс два ядра и новый Intel Z390. Тут действительно произошел небольшой сдвиг, хотя, справедливости ради, этот чипсет должен был появиться вместо Intel Z370. Вернули припой под крышку процессоров. Хорошая, казалось бы, новость, но и тут выяснилось, что он не такой. Помимо прочего в компании так увлеклись погоней за ядрами, потоками и мегагерцами, что забыли о питании этого великолепия. Точнее, замешкались производители материнских плат на базе Intel Z370. В итоге транзисторы питания ядер CPU легко могли прогреваться до 100°C и выше, сокращая ресурс устройств.

Эту ситуацию должны исправить модели на новом чипсете Intel Z390, благо все производители уже представили множество разнообразных моделей – от бюджетных до очень дорогих. Совсем дешевых, конечно же, не будет, поскольку свежевыпущенный набор логики на сегодня является топовым для платформы Intel LGA 1151 v2.

Мы рассмотрим материнскую плату одного из крупнейших производителей – компании ASRock. Ее модели отличаются высокими функциональными возможностями и демократичной ценовой политикой, благодаря чему обретают большую популярность, а высокое качество продукции подкреплено трехлетней гарантией. Недавно она представила новую линейку – Phantom Gaming.

450x287  40 KB. Big one: 1138x725  205 KB

К нам на тестирование попала модель ASRock Z390 Phantom Gaming 6 – практически топовая версия новой линейки, которая обеспечивает хорошие функциональные возможности за адекватные деньги. К примеру, в московской рознице она предлагается за ~13 500 рублей, что не так дорого для решения подобного уровня. Посмотрим, насколько новинка хороша в работе.





Чипсет Intel Z390

Перед изучением материнской платы надо несколько слов сказать о новом чипсете Intel Z390. Когда появились процессоры Coffee Lake, компания Intel, долго не думала и решила преподнести своим поклонникам очередной сюрприз – новый процессорный сокет. В принципе фанаты этой компании уже привыкли к тому, что через поколение сокет меняется.

Сначала это был LGA 1155, потом 1150, затем 1151 и дальше идеи иссякли, но традиции надо соблюдать, поэтому нас осчастливили «новым» разъемом LGA 1151 v2. Сначала были крики радости: «Ура, совместимость!» Производитель погрозил пальцем и сказал: «Даже не мечтайте». Энтузиасты многое поняли. Например, что все-таки можно и наконец вкралась мысль: «Чем вообще отличается Core i5 7-го поколения и Core i3 8-го?». Ну и по сути нам продали Intel Z270 два раза. И вот с выходом «нового», а точнее очередного поколения процессоров в компании наконец решили немного подновить чипсет.

450x229  32 KB. Big one: 2120x1080  330 KB

В общем, нового тут не сильно много. Наконец-то добавили поддержку USB 3.1 Gen2 и Wi-Fi/Bluetooth, изменили техпроцесс. Вот и все.

Обзор ASRock Z390 Phantom Gaming 6

450x450  374 KB. Big one: 1200x1000  458 KB

Упаковка и комплектация

Судя по всему, в компании ASRock почитывают мои статьи на досуге и подмечают некоторые моменты. Сам я в это не верю, но складывается ощущение. Например, совсем недавно я делал статью про очередную плату Fatal1ty и тонко намекал, что это уже старый персонаж, и нужно как-то развиваться дальше. Бац и новая линейка – Phantom Gaming. Новая символика и новый дизайн.

Что касается упаковки, то тут изменения не заметны. Точнее они есть, но больше связаны с оформлением, а не конструктивно. Коробка большая, поэтому для удобства транспортировки предусмотрена ручка.





450x355  23 KB. Big one: 1000x789  75 KB

Подобным образом производитель обычно упаковывает дорогие и премиальные модели своих плат. Снаружи красочная обертка, а внутри картонная коробка черного цвета.

450x355  31 KB. Big one: 1000x789  110 KB

В целом оформление мне показалось симпатичным. Спереди красуется новая эмблема. Это две стилизованные буквы P и G. Как не трудно догадаться, они означают Phantom Gaming и это написано рядом.

402x450  33 KB. Big one: 893x1000  118 KB

В правом верхнем углу находится логотип производителя. Внизу большими красными символами указано наименование чипсета, а ниже белыми и поменьше, следует продолжение названия модели.

По самому нижнему краю расположены различные значки. Первый сообщает о поддержке Intel Optane Memory. Далее идет значок чипсета и поддержки процессоров Intel Core. Затем мы видим логотип ASRock Polychrome Sync. nVidia SLI и AMD CrossFire тоже поддерживаются. Есть HDMI. И наконец, о чудо, поддерживаются процессоры Intel Core 9-го поколения.

Теперь перевернем коробку.

399x450  52 KB. Big one: 887x1000  198 KB

Здесь немного интереснее. В левом верхнем углу находится небольшое изображение самой материнской платы. Большую часть пространства занимают вставки с описанием используемых технических решений. В правом нижнем углу представлена небольшая спецификация устройства.





Пора открыть коробку, а точнее снять оболочку. Теперь мы видим уже настоящую коробку.

450x356  12 KB. Big one: 1000x790  41 KB

Она практически полностью повторяет габариты внешней оболочки, поскольку та достаточно тонкая. Эта же изготовлена из толстого и прочного черного картона.

450x352  12 KB. Big one: 1000x783  41 KB

После открытия коробки, мы сразу же натыкаемся на комплект поставки, который находится сверху.

450x291  26 KB. Big one: 1000x646  90 KB

Убрав все, мы видим картонный разделитель, а под ним уже находится сама плата в антистатическом пакете.

450x287  23 KB. Big one: 1000x638  75 KB

Среди информационных носителей можно обнаружить следующее:

300x178  12 KB. Big one: 1000x592  77 KB 300x178  8 KB. Big one: 1000x592  45 KB
  • Quick Installation Guide (руководство пользователя);
  • Software Setup Guide (руководство по программному обеспечению);
  • Открытка ASRock Phantom Gaming;
  • DVD диск с драйверами и программным обеспечением для различных операционных систем;
  • Наклейка на корпус.





Вот такие аксессуары находятся в комплекте поставки.

450x245  21 KB. Big one: 1000x545  75 KB
  • Четыре кабеля SATA 6 Гбит/с;
  • Три винта крепления для накопителей и беспроводного модуля M.2;
  • Мостик HB SLI;
  • Заглушка на заднюю панель;

Комплект не очень большой, но все самое необходимое присутствует. Кабелей для RGB-лент нет, а некоторые производители кладут их в комплект.

Дизайн и особенности платы

Материнская плата упакована в антистатический пакет и помимо этого она лежит на каркасе из вспененного полиэтилена и закреплена к нему пластиковыми стяжками. Это обеспечивает надежную защиту устройства.

450x401  39 KB. Big one: 1000x890  153 KB

Перед нами модель формата АТХ. Ее габариты не отличаются от классических и составляют 305 х 244 мм.

450x415  38 KB. Big one: 1000x922  141 KB

Внешнее оформление и дизайн изменились, но не кардинально. Все та же черная печатная плата с модными принтами сверху. Черные радиаторы с серо-серебристыми вставками. Сама печатная плата крепкая, не прогибается.

Все элементы распаяны ровно и аккуратно. Повсеместно встречаются надписи рядом с разъемами и различными компонентами. Свободного места спереди практически нет.

450x387  33 KB. Big one: 1000x861  119 KB

По правому краю можно заметить пластиковую защиту и небольшой кожух над разъемами задней панели. Это далеко не новый элемент, а уже привычное решение, которое наблюдается на дорогих моделях плат. Но здесь перед нами скорее устройство среднего ценового уровня.

Интересно смотрятся звуковые конденсаторы, которые разместились рядком в прорези пластика.

450x381  27 KB. Big one: 1000x846  99 KB

С обратной стороны платы элементов очень мало. Здесь видны только драйверы фаз питания и какая-то микросхема.

Питание на материнскую плату подается через основной и дополнительный коннекторы ATX по схеме 24+8+4.

300x113  11 KB. Big one: 800x302  49 KB 300x113  8 KB. Big one: 800x302  32 KB

Понятно, что такое количество разъемов питания на плате находится не просто так. Скорее всего, дело в усилении питания топовых моделей процессоров и для их лучшего разгона. Кстати, на блоках питания такое сочетание встречается не часто. В основном я видел 24+8+4+4. На самом деле плата работает и по схеме 24+8. Это более распространенный вариант. А часто такое сочетание разъемов питания (24+8+4) встречается на платах для процессоров AMD Ryzen? Вывод напрашивается сам собой: Intel Core i9 9900K ест больше.

Для модулей памяти типа DDR4 предусмотрено четыре слота черного цвета. Чтобы активировать двухканальный режим нужно установить две планки через слот друг от друга.

450x189  28 KB. Big one: 1000x419  110 KB

Заполнять рекомендуется, начиная от правого края платы или дальше от сокета. Производителем заявлена поддержка режимов работы DDR4 2133 / 2400 / 2666 (2800 / 3000 / 3200 / 3300 / 3333 / 3400 / 3466 / 3600 / 3733 / 3800 / 4000 / 4200 / 4300 (разгон)) МГц со штатным напряжением 1.2 В, которое можно увеличивать. Многие модули памяти в разгоне работают на 1,35 В. Максимальный допустимый объем 64 Гбайт достигается путем установки четырех модулей по 16 Гбайт.

Питание процессора выполнено по схеме 12+2. 6 фаз сверху, 6 фаз сбоку и еще две сбоку пониже. Мне кажется, что это не рекордные показатели по количеству фаз, но мы все прекрасно знаем, что важнее количества, качество реализации.

450x334  42 KB. Big one: 1000x742  144 KB

На каждую из 12-ти фаз приходится по одной супер ферритовой катушке и по одной транзисторной сборке Sinopower SM7341EH. Точно такие же ставят и на более дорогие модели.

450x160  20 KB. Big one: 1000x356  74 KB

С обратной стороны распаяны два драйвера uPI Semiconductor uP1962S и пять uP1965P. Из чего можно сделать вывод, что формула питания получается немного сложнее, а именно 5 х 2 + 2.

450x209  22 KB. Big one: 800x372  54 KB

На оставшихся двух фазах используются четыре транзисторных сборки Sinopower SM3308N.

450x329  32 KB. Big one: 800x584  79 KB

В качестве основного ШИМ контроллера здесь можно обнаружить микросхему с маркировкой uPI Semiconductor uP9521P. Где еще он используется? Например, на недорогой плате ASRock H370 Pro 4. Информации по контроллеру я не нашел, но в модельном ряду производителя вполне есть 8-ми фазные модификации. Поэтому скорее, всего семь фаз он обеспечивает.

450x196  29 KB. Big one: 1000x436  106 KB

Новинка ASRock позиционируется больше как геймерское решение, а не оверклокерское, поэтому тут надо быть снисходительнее. Главное, чтобы транзисторы не грелись постоянно на 100°C. Думаю, такое возможно при использовании процессора Intel Core i9-9900K, разогнанного до 5 ГГц. Конденсаторы капсульные твердотельные, все распаяны тут же рядом.

450x319  34 KB. Big one: 1000x708  129 KB

Тепло от транзисторов отводят два огромных радиатора, соединенных между собой тепловой трубкой. Давно я уже не видел подобной картины, а если и встречал, то только на очень дорогих моделях. Однако, чтобы добраться до них, нужно сперва снять пластиковый кожух, чтобы он не мешал. На самом деле пластиковые элементы, расположенные слева, поделены на две детали: верхнюю и нижнюю.

300x200  10 KB. Big one: 1000x667  70 KB 300x200  10 KB. Big one: 1000x667  54 KB

Обе изготовлены из черного пластика и окрашены серо-серебристой краской. На верхней детали сверху присутствует надпись Phantom Gaming. Кроме того, она оборудована окошком и несколькими RGB светодиодами, которые подключаются кабелем к плате через специальный разъем. В нижней детали есть прорези для элементов, расположенных на плате. Обе детали крепятся к плате при помощи винтов с обратной стороны устройства. После их демонтажа становится комфортнее снять радиаторы с транзисторных сборок подсистемы питания процессора.

Надо отметить, что радиаторы тяжелые и поэтому вся плата целиком получается очень массивной. Оба радиатора изготовлены из алюминиевого сплава и окрашены в черный цвет.

300x186  7 KB. Big one: 1000x619  39 KB 300x186  7 KB. Big one: 1000x619  37 KB

Посередине для красоты вставлена серо-серебристая пластинка. Крепление радиаторов осуществляется четырьмя подпружиненными винтами с обратной стороны. В качестве термоинтерфейса используется терморезинка черного цвета. Поскольку радиаторы жестко связаны между собой тепловой трубкой, то во всей этой конструкции нет никакого люфта. Она монолитна.

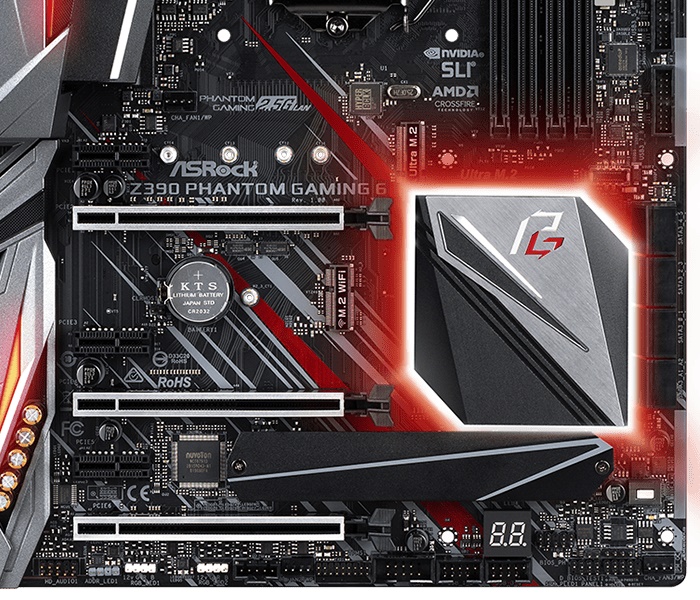

Еще один огромный радиатор отводит тепло от чипсета.

300x258  9 KB. Big one: 1000x859  54 KB 300x258  6 KB. Big one: 1000x859  37 KB

Он также изготовлен из алюминиевого сплава и окрашен в черный цвет. Сверху также присутствует декоративный элемент в виде пластинки с символикой Phantom Gaming. Крепление также осуществляется при помощи двух подпружиненных винтов. В качестве термоинтерфейса снова выступает черная терморезинка.

Под радиатором находится чипсет Intel Z390.

450x297  39 KB. Big one: 1000x660  154 KB

Видно, что кристалл немного смещен относительно центра. А еще я сделал немного общий план, чтобы было видно подушки для радиатора и RGB светодиоды.

Что с чипсетом? Да, как я уже писал в самом начале, ничего необычного. Та же самая шина DMI 3.0, через которую идет 24 линии PCI-e Gen3. Добавили поддержку USB 3.1, который теперь называется USB 3.1 Gen2. Прикрутили поддержку Wi-Fi/Bluetooth, однако это вовсе не означает, что воткнул антенну и пользуешься. Разумеется, нужно будет устанавливать дополнительное устройство для работы.

Для поддержки накопителей типа SATA 6 Гбит/с предусмотрено восемь портов.

450x150  17 KB. Big one: 1000x334  60 KB

Мы знаем, что чипсет обеспечивает только шесть, следовательно, еще два представлены отдельным контроллером SATA. Здесь его функцию выполняет микросхема, которую мы все давно уже знаем ASMedia ASM1061.

450x385  46 KB

Выше портов SATA распаяны две колодки портов USB 3.0, которые теперь называются USB 3.1 Gen1 и одна USB 3.1 Gen2.

450x213  28 KB

Последняя представлена чипсетом, а вот первые две отдельным контроллером ASMedia ASM1074.

300x300  25 KB

В правом нижнем углу находится разъем для подключения кнопок и индикаторов корпуса. Здесь же есть коннектор для вентилятора или помпы.

450x360  37 KB. Big one: 1000x799  136 KB

Еще она колодка предназначена отдельно для спикерфона и индикатора питания, другая для какой-то внешней панели Performance Mode / Easy Mode Header. Немного выше мы видим две микросхемы BIOS. Кстати, джампера для сброса настроек тут нет, он находится рядом с батарейкой. Левее расположился индикатор POST кодов загрузки и инициализации.

450x227  27 KB. Big one: 1000x504  98 KB

Далее по нижнему краю распаяны две колодки портов USB 2.0. К ним мы можем подключить еще четыре устройства. Рядом с ними разъемы COM-порта и TMP модуля. Выше видна металлическая пластина, которая закрывает пространство, отведенное для одного из накопителей M.2.

450x180  26 KB. Big one: 1000x400  95 KB

Эта пластина предназначена для отвода тепла, поскольку с ее обратной стороны заметна терморезинка.

300x214  6 KB. Big one: 800x571  24 KB 300x214  5 KB. Big one: 800x571  20 KB

Она изготовлена из алюминиевого сплава и окрашена в серо-серебристый цвет. Крепление осуществляется при помощи двух винтов прямо сверху. В данный слот M.2 можно поставить очень длинное устройство. При этом работает порт в двух режимах SATA и PCI-e x4. Продолжаем двигаться по нижнему краю и видим еще множество разъемов.

450x221  32 KB. Big one: 1000x490  115 KB

Среди них: Thunderbolt AIC, коннектор для вентилятора/помпы, три колодки для подключения RGB ламп и одна для передней аудиопанели. В левом нижнем углу, традиционно находится звуковой кодек. В данном случае он представлен микросхемой Realtek ALC1220.

450x243  32 KB. Big one: 1000x540  126 KB

Изначально он спрятан под пластиковой накладкой, но после ее демонтажа, он хорошо заметен. Еще хорошо видны крупные музыкальные конденсаторы и несколько RGB светодиодов, которые распаяны поблизости. Разумеется, звуковой кодек отгорожен от основной части печатной платы границей без слоев металлизации.

Выше по левому краю, прямо за разъемами задней панели, распаяна микросхема гигабитного сетевого контроллера Intel I219-V.

300x300  23 KB

На плате присутствует еще один сетевой контроллер, и я пытался найти этот чип спереди. Эта затея оказалась напрасной – он был распаян сзади. Микросхема называется Realtek RTL8125AG. Похоже, что это какой-то новый контроллер, который сделан специально для геймеров.

300x300  28 KB

Сама компания ASRock продвигает это устройство под соусом Phantom Gaming 2.5 Gb/s LAN. Понятно, что это чистой воды маркетинг и никакого стандарта 2,5 G не существует, а есть другие: 1000Base-T, 10GBase-T.

Так что это обычный гигабитный сетевой контроллер, но со своим программным обеспечением, которое оптимизирует входящий/исходящий трафик, раздавая определенные приоритеты. Может ли этот контроллер обеспечивать скорость передачи 2,5 Гбит/с? Сложно сказать потому, что нужно создать прямое соединение между двумя такими устройствами. Все, что я видел в реальных условиях - это 100 Мбайт/с на скачивании.

На этой плате мы видим шесть слотов расширения. Три PCI-e x16 и три PCI-e x1.

450x372  47 KB. Big one: 1000x826  166 KB

Все три слота PCI-e x16 обрамлены металлическим кожухом. Технология называется Steel Slot. Два верхних слота получают линии напрямую от процессора, а нижний получает их от чипсета. При установке трех видеоадаптеров они будут функционировать в режиме х8+х8+х4 PCI-e Gen 3. Оставшиеся три слота PCI-e x1, также получают свои линии PCI-e Gen 3 от чипсета.

Между первым и вторым слотом PCI-e x16, находится батарейка, перемычка для сброса настроек ClrCMOS и порт для установки беспроводного модуля M.2. Производитель сообщает о том, что можно устанавливать, как полноценные устройства, так и модули Intel CNVi, для реализации встроенного в чипсет Wi-Fi/Bluetooth MAC.

Выше первого слота PCI-e x16 можно увидеть еще один разъем для установки накопителя типа M.2.

450x335  41 KB. Big one: 1000x745  144 KB

От способен работать в двух режимах: SATA и PCI-e x4 Gen3. Здесь уже никакого охлаждения не предусмотрено.

Немного выше его распаяна микросхема с надписью Hyper BCLK. Очевидно, что это фирменный тактовый генератор шины, который позволяет ее разгонять.

300x300  24 KB

Не думаю, что это сильно применимо на практике, поскольку компания Intel дозволяет разгонять только модели с литерой «K» на конце. Поэтому пользы от разгона шиной уже давно немного.

Мы обошли стороной еще два момента. Первый – это контроллер ввода/вывода и системного мониторинга Nuvoton NCT6791D.

300x300  23 KB

Он находится между вторым и третьим слотом PCI-e x16. А еще мы совсем забыли про кнопки Power и Reset. Они расположились в правом верхнем углу.

450x317  35 KB. Big one: 1000x705  124 KB

Ими удобно пользоваться только на открытом стенде. Когда система смонтирована в корпус, достать до них проблематично.

На задней панели находятся следующие интерфейсы.

450x168  20 KB. Big one: 1000x374  72 KB
  • Один разъем PS/2 для мыши или клавиатуры
  • Четыре разъема USB 3.0;
  • Два разъема USB 3.1 (один Type-C);
  • Один видеовыход D-Sub;
  • Один видеовыход HDMI 2.0;
  • Один видеовыход Display Port;
  • Один гигабитный сетевой разъем RJ-45;
  • Один сетевой разъем RJ-45 – 2.5G;
  • Пять аудиоразъемов типа minijack;
  • Один оптический выход;
  • Два отверстия для выводов антенн.

Технические характеристики ASRock Z390 Phantom Gaming 6

Поддерживаемые процессорыIntel Core 8-го и 9-го поколения Coffee Lake для разъема LGA 1151 v2 (полный список поддерживаемых моделей можно изучить на странице модели)
Системная шина, частотаDMI 3.0, 8 GT/s
Системная логикаIntel Z390
Оперативная память4 x 288-pin DDR4 DIMM, двухканальный режим,
до 64 Гбайт при частоте 2133 (2400 / 2666 / 2800 / 3000 / 3200 / 3300 / 3333 / 3400 / 3466 3600 / 3733 / 3800 / 4000 / 4200 / 4300 (разгон)) МГц
Слоты расширения3 x PCI-e x16 Gen3 (x8+x8+x4);
3 x PCI-e x1 Gen3
Поддержка Multi-GPUSLI, CrossFire (мостика NVLink в комплекте нет)
Поддержка SATA/RAID6 x SATA 6.0 Гбит/с – Intel Z390; RAID 0, 1, 5, 0+1, JBOD;
2 x SATA 6.0 Гбит/с – ASMedia ASM1061;
2 x M.2 – 2 x PCI-e x4 Gen3 или SATA3 (есть ограничения с использованием SATA портов, подробнее на сайте производителя)
Поддержка M.2 SATA/PCI-eДа/Да
Сеть1 х Intel I219-V;
1 х Realtek RTL8125AG
Аудио Realtek ALC1220 – 8-канальный HD аудиокодек
USB 2.04 x USB 2.0 (Intel Z390)
USB 3.04 x USB 3.0 (Intel Z390);
4 x USB 3.0 (ASMedia ASM1074)
USB 3.12 + 2 x USB 3.1 (Intel Z390)
Системный мониторингNuvoton NCT6791D
Питание материнской платыATX 24-pin, 8-pin ATX 12V, 4-pin ATX 12V
Разъемы и кнопки задней панели1 x PS/2;
2 x USB 3.1 (1x Type-C);
4 x USB 3.0;
2 x RJ45;
1 x D-Sub;
1 x HDMI;
1 x DP;
5 x 3.5 мм Jack;
1 x Optical Audio Out
Фирменные технологии
  • Sound Blaster Cinema 5;
  • ASRock Polychrome Sync;
  • ASRock Polychrome RGB;
  • ASRock Phantom Gaming Tuning;
  • ASRock Phantom Gaming LAN Soft;
  • ASRock EZ Mode;
  • ASRock FHD UEFI;
  • Ultra M.2;
  • Copper Layer 2oz;
  • Steel Slot;
  • F-Stream;
  • Super Alloy;
  • Gaming Armor;
  • Full Spike Protection;
  • Live Update;
  • App Shop;
  • Key Master;
  • XFast LAN;
  • Instant Flash;
  • Easy RAID Installer
Размеры, мм305 x 244
Форм-факторATX.

Возможности BIOS

Оболочка очень сильно напоминает модели предыдущего поколения. Все сделано красиво и в то же время интуитивно понятно. Минимальные настройки доступны на начальном экране EZ Mode. Доступны функции выбора загрузки, активации XMP профиля и заводского разгона. Конечно же, можно установить время и дату и побаловаться с автоматической настройкой режима работы вентиляторов.

Плата попала на тестирование с версией BIOS 1.10. Я немного поработал с устройством на ней, но потом обновил его, чего и всем советую. Меню очень удобное и понятное. Что касается разгона, то здесь важно понять алгоритм и принципы в целом, чтобы добиться нужного результата. Однако все настройки исправно применяются и поведение устройства абсолютно предсказуемо.

Проводя аналогию с платформой AMD Ryzen, здесь можно отметить несколько моментов. В данном меню заблудиться невозможно. Пунктов много, но глубина вкладок не большая и они не дублируются. Автоматический разгон работает тут очень топорно. Начнем с того, что он сильно завышает значения напряжения даже для 5 ГГц (плата ставит фиксировано 1.5 В). Автоматически не включается любой из профилей XMP, а плата сама установила частоту DDR4 -2666, но все тайминги поставила 19. Какая получится скорость в таком режиме?

Тестовый стенд

Тестирование материнской платы ASRock Z390 Phantom Gaming 6 проводилось в составе следующей конфигурации:

  • Процессор: Intel Core i7 8700K (3700 / 4700 МГц база/турбо);
  • Кулер: Noctua NH-D14;
  • Термоинтерфейс: Gelid GC-Extreme;
  • Материнская плата: ASRock Z390 Phantom Gaming 6, версия BIOS 1.31;
  • Память: 2 x 16Гб DDR4 3200, Kingmax Zeus Dragon (Samsung B-die);
  • Видеокарта: nVidia GTX1080Ti 11Gb (1481 / 1582 / 11008 МГц (ядро/boost/память));
  • Накопитель SSD SATA: Crucial M550 256 Гб;
  • Накопитель SSD M.2: Samsung 960PRO 512 Гб;
  • Блок питания: SEASONIC SS-1000XP (1000 Вт);

Испытание платы и разгон

В принципе, эта платформа ничего хорошего у меня не вызывает. Начну немного издалека. Я был владельцем большого количества разнообразных процессоров Intel и со временем я в них разочаровался.

Первую статью я писал по материнским платам ASUS на чипсете Intel X58. Как раз эта платформа вышла 10 лет назад. Взял я тогда Intel Core i7 920 за 10000 рублей. К слову и 2600К, и 2700К, которые я потом покупал, стоили около того же. Потом были 3770К, 4770К, 4790К – я уже научился снимать крышки разными способами. Кстати, 2600К, 3770K и 4770K работают до сих пор в режиме 24/7. Потом я параллельно использовал 3920K, 4920K и 5960Х, который мне тогда обошелся в освежающие 50000 рублей.

И купил, конечно же, 6700K. Скальпировал. Где-то через год при тестировании одной платы в штатном режиме он умирает. Ну жалко конечно, все бывает. Покупаю еще один, но в общем итоге сдох и он. Кстати, 5960X работает до сих пор. С переменным успехом попользовался 7800K и 7900К, но понял, что не мое, когда у знакомого тоже без всяких причин сдох 7980ХЕ. И вот я счастливый обладатель Intel Core i7-8700K. Купил его вместе с материнской платой ASUS Maximus X Hero и использовал до сего дня в штатном режиме.

Пока он еще работает, устанавливаем его в новую плату и запускаем. Память я тоже установил еще не обкатанную DDR4-3200 Kingmax Zeus Dragon. Зачем? Хотелось посмотреть, как осуществляется синхронизация ASRock Polychrome Sync, поскольку память с подсветкой и вроде как поддерживает все технологии от различных производителей. Раз так, то и начнем с подсветки. На плате есть три зоны со светодиодами RGB: под радиатором чипсета, под пластиковой панелью, закрывающей звуковой кодек слева и на кожухе за разъемами задней панели.

Изначально все светодиоды синхронно вместе пульсируют красным цветом, но через специальный софт или BIOS можно изменить не только цвет во всех трех местах, но и настроить разные эффекты.

На самом деле я плохо себе представляю такую систему, где все вразнобой мигает разными цветами. Однако если на самой плате все можно настроить в одном стиле, то вот с другим оборудованием возможны проблемы.

Изначально память Kingmax Zeus Dragon переливается всеми цветами радуги. Причем оба модуля делают это не синхронно. Понятно, я к этому отношусь скептически, и меня не сильно это напрягает. Просто как-то для себя понять: баг это или фишка? Ладно, потом попробую на других платах, может что-то изменится.

Пока включаю синхронизацию. Да, цвет сразу становится красным, но оттенок не тот. Красный, но бледно-красный, в то время как на плате ярко-красный. Ладно, не совпал колор, но эффект должен работать также как на плате. Оказывается, нет. В общем, он работает совсем по-разному. Мне кажется, что эта технология пока сыровата, и для создания действительно гармоничной и законченной композиции придется подбирать детали подсветки более тщательно.

Несколько слов о самой программе ASRock Polychrome RGB. Интерфейс у нее достаточно простой, однако загрузка ее происходит не так быстро. Видимо, она сканирует оборудование и это занимает какое-то время.

450x286  32 KB. Big one: 954x606  130 KB

Как видим, тут все просто. Выбираем каждый компонент отдельно и настраиваем или же внизу выбираем пункт Apply All и у нас должно все быть в одном цвете и с одинаковыми эффектами. Жаль, еще не было ленты со светодиодами RGB, чтобы проверить, как обстоят дела с ними.

Сверху есть две вкладки: Onboard Led и Component. Первая настраивает подсветку на системной плате, а вторая на компонентах, таких как оперативная память или мышь с клавиатурой.

450x287  29 KB. Big one: 954x608  131 KB

Не знаю, как остальные устройства, но с памятью у меня ничего толкового не получилось. Переходим к тестированию. Никаких проблем со сборкой или совместимостью не возникло. Кулер Noctua NH-D14 встал без проблем и видеокарте ничуть не мешал.

По традиции сначала мы запускаем материнскую плату в штатном режиме. Я специально ничего не обновлял, чтобы было видно, что устройство отлично работает даже на самой старой версии BIOS.

450x303  46 KB. Big one: 1199x807  277 KB

Процессор пока еще не скальпирован, поэтому самое время запустить LinX, для начала в штатном режиме.

450x260  39 KB. Big one: 1164x673  226 KB

Что у нас получается? 77-78°C при штатном напряжении и частоте 4300 МГц в нагрузке. Тут уже понятно, что стоит немного тронуть это хозяйство и процессор уже при 4500 МГц уйдет до 100°C и начнет троттлить. Пока обновляем BIOS и начинаем сначала.

450x300  46 KB. Big one: 1202x802  272 KB

Принципиально ничего не поменялось, кроме того, что мне показалось, что результаты тестов стали чуть хуже. Проверим снова на LinX.

450x259  37 KB. Big one: 1164x671  216 KB

Ничего особенного. Пока не будем скальпировать процессор, а попробуем его разогнать. С разгоном на этой платформе все снова чудесно. На самом деле все легко, если понимать механизм.

Его можно понять, если посмотреть на изменения, внесенные в систему после автоматического разгона. А система делает кукурузный разгон. Она увеличивает частоту процессорных ядер, но при этом снижает частоту кэша и снижает частоту ядер в режиме AVX. Поэтому приходится все это корректировать вручную.

Моя задача сейчас подобрать такие частоты и напряжение, чтобы процессор доходил до пограничных значений – 100°C. В итоге это получилось всего на частоте 4900 МГц и 4400 МГц при AVX. На память я просто установил XMP профиль.

450x270  41 KB. Big one: 1157x695  230 KB

Ну вот и получаем 99.5°C. Здесь показывает напряжение 1.4 В, хотя на самом деле в BIOS установлено 1.32 В. Выше уже просто начинается троттлинг. Думаю, пора скальпировать.

Надеюсь, многим стало понятно, что одно дело разогнать процессор и получить цифры. Совсем другое – получить производительность. Без скальпа процессора я мог получить только цифры, но не результат. Вот и сам камень, с которого снимаем крышку.

450x396  21 KB. Big one: 1000x881  78 KB

Камень покупался боксовый, абсолютно рандомный. Что мне может понадобиться? Герметик и сам жидкий металл. Этого шприца мне хватило на пять процессоров и еще осталось после этого раза.

450x312  25 KB. Big one: 1000x693  83 KB

Я снимал крышку разными способами, но теперь уже будущее наступило, и на каждом углу можно встретить вот такие «делидеры». Этот мне любезно предоставил Дмитрий Владимирович, за что ему отдельное «Спасибо!».

450x369  17 KB. Big one: 1000x819  57 KB

Он посоветовал мне его прогреть феном, но у меня под руками была паяльная станция. Хотя и ей воспользоваться не пришлось. Я только закончил эксперименты с процессором и только что его хорошо прожарил. Он толком еще не успел остыть, как крышка была повержена.

450x276  16 KB. Big one: 1000x614  59 KB

Чуть-чуть подотрем. Хорошо обезжиривает растворитель, а отчищает герметик лучше ацетон. Пришлось немного комбинировать химию. Очень важно, чтобы кристалл и крышка были хорошо обезжирены, иначе металл скатывается в шар и размазать его будет сложно. Равномерно распределяем металл по кристаллу.

450x276  12 KB. Big one: 1000x613  45 KB

То же самое проделываем с крышкой. Наносим герметик по периметру, и оставляем такой же воздушный коридор, как и был. Выравниваем крышку, закрываем сокет. Я бы подождал немного, но включим сразу. Так быстрее высохнет.

450x272  42 KB. Big one: 1160x700  232 KB

Результат – минус 25°C при тех же настройках. Это неплохой показатель. Теперь можно использовать процессор в режиме AVX даже выше 1.4 В. Однако я пока не буду торопиться, а пройду все тесты на частоте 5 ГГц и 4.7 ГГц при использовании AVX. Напряжение поднял до 1.375 В. Заодно немного разогнал память.

450x303  46 KB. Big one: 1202x810  276 KB

Теперь наконец-то можно насладиться результатом. Но опять, на воздухе – это просто чуть-чуть побенчить. На постоянной основе такими настройками пользоваться не будешь. Только хорошая производительная СЖО может спасти положение.

Производительность и тепловой режим

Тестирование ASRock Z390 Phantom Gaming 6 проводилось на открытом стенде при комнатной температуре 24°C в следующих режимах:

  • ASRock Z390 Phantom Gaming 6, Intel Core i7-8700K (3700 / 4700 МГц), память 2666 МГц, тайминги 15-17-17-36-2Т, GeForce GTX 1080 Ti 11 Гбайт;
  • ASRock Z390 Phantom Gaming 6, Intel Core i7-8700K @ 5000 МГц (50 х 100, 4700 МГц AVX), память 3466 МГц, тайминги 16-18-18-38-1Т, GeForce GTX 1080 Ti 11 Гбайт.

Тесты проводились под операционной системой Windows 10 x64 (версия 1803/RS4), прогонялись по пять раз, потом выбирались средние значения.

В первом случае получился не совсем штатный режим, поскольку тайминги оперативной памяти автоматически выставлялись как 19-19-19-43. Пришлось применить легальный чит – руки. Еще у меня завалялись результаты прошлого тестирования системы на AMD, поэтому приведу их для наглядности. Понятно, что это не прямой конкурент, но, с другой стороны, те же шесть ядер и двенадцать потоков.

PCMark 10
Overall, Marks


Включите JavaScript, чтобы видеть графики

Essentials, Marks


Включите JavaScript, чтобы видеть графики

Productivity, Marks


Включите JavaScript, чтобы видеть графики

Digital Content Creation, Marks


Включите JavaScript, чтобы видеть графики

Gaming, Marks


Включите JavaScript, чтобы видеть графики

Cinebench R10
1CPU, Marks


Включите JavaScript, чтобы видеть графики

xCPU, Marks


Включите JavaScript, чтобы видеть графики

Cinebench R11.5
OpenGL, FPS


Включите JavaScript, чтобы видеть графики

CPU, FPS


Включите JavaScript, чтобы видеть графики

Cinebench R15
OpenGL, FPS


Включите JavaScript, чтобы видеть графики

CPU, cb


Включите JavaScript, чтобы видеть графики

SVPmark 3.0.3a
Synthetic CPU, MC


Включите JavaScript, чтобы видеть графики

Synthetic CPU, MG


Включите JavaScript, чтобы видеть графики

Synthetic CPU, FG


Включите JavaScript, чтобы видеть графики

AIDA64 5.97 Cache & Memory Benchmark
Memory read, Мбайт/с


Включите JavaScript, чтобы видеть графики

Memory write, Мбайт/с


Включите JavaScript, чтобы видеть графики

Memory copy, Мбайт/с


Включите JavaScript, чтобы видеть графики

Memory latency, нс


Включите JavaScript, чтобы видеть графики

Fritz Chess Benchmark
kNodes


Включите JavaScript, чтобы видеть графики

Super PI
1M, секунды


Включите JavaScript, чтобы видеть графики

8M, секунды


Включите JavaScript, чтобы видеть графики

wPrime v2.09
32M, секунды


Включите JavaScript, чтобы видеть графики

1024M, секунды


Включите JavaScript, чтобы видеть графики

Winrar 5.60
Кбайт/с


Включите JavaScript, чтобы видеть графики

SPECviewperf 13
3dsmax-06, fps


Включите JavaScript, чтобы видеть графики

catia-05, fps


Включите JavaScript, чтобы видеть графики

creo-02, fps


Включите JavaScript, чтобы видеть графики

energy-02, fps


Включите JavaScript, чтобы видеть графики

maya-05, fps


Включите JavaScript, чтобы видеть графики

medical-02, fps


Включите JavaScript, чтобы видеть графики

showcase-02, fps


Включите JavaScript, чтобы видеть графики

snx-03, fps


Включите JavaScript, чтобы видеть графики

sw-04, fps


Включите JavaScript, чтобы видеть графики

Crystal Disk Mark 3.0.1
SATA 6 Гбит/с

402x368  45 KB

Crystal Disk Mark 3.0.1
M.2

402x368  47 KB

Посмотрим теперь на температуру радиаторов.

Температура верхнего радиатора транзисторов
Простой | Нагрузка, °C


Включите JavaScript, чтобы видеть графики

Температура бокового радиатора транзисторов
Простой | Нагрузка, °C


Включите JavaScript, чтобы видеть графики

Температура радиатора чипсета
Простой | Нагрузка, °C


Включите JavaScript, чтобы видеть графики

Встроенный звук

Звуковой кодек представлен микросхемой Realtek ALC1220. Прослушивание осуществлялось при помощи головных телефонов Sennheiser HD569 и акустики Creative GigaWorks T20 SeriesII.

Качество звучания никаких серьезных нареканий не вызывает. Звук очень чистый даже на максимальных уровнях громкости. Тестирование при помощи программы RMAA показало следующие результаты.

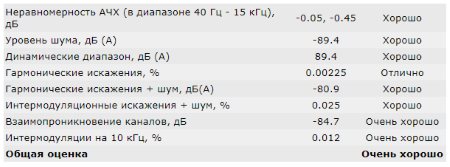

16 бит, 44.1 кГц

450x167  21 KB. Big one: 610x226  37 KB

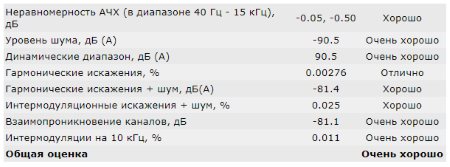

24 бит, 192 кГц

450x167  21 KB. Big one: 610x226  38 KB

Заключение

На мой взгляд, это отличная материнская плата. И одолевают смешанные чувства, когда после ASUS ROG Maximus X Hero встречаешься с ASRock Z390 Phantom Gaming 6. Ведь можно было сэкономить и взять модель лучше по всем характеристикам, да еще и гораздо дешевле.

Что понравилось? Хорошая подсистема питания процессора, которая охлаждается двумя радиаторами с тепловой трубкой. Кнопки и индикатор POST-кодов на печатной плате, поскольку их наличие весьма удобно при работе с открытым стендом и разгоне. Последний, кстати, осуществляется просто, а для помощи предусмотрены автоматические режимы. Корректное поведение при переразгоне. Функциональное и понятное меню настроек BIOS. Достойный встроенный звук. Отличное качество изготовления.

Явных недостатков у модели ASRock не обнаружилось, за исключением мелких недоработок и спорных моментов. Но «что не понравилось?» тут лучше сформулировать как «к чему можно придраться?». Подсветка есть, RGB светодиоды есть, специальный софт есть, все это настраивается в BIOS; на первый взгляд одни плюсы, но к реализации остаются вопросы. Эффектов мало и они однообразны, нет плавных переливов цветов, плохая синхронизация с RGB подсветкой на оперативной памяти.

Разнообразных интерфейсов много, и это тоже плюс. Однако не всех устроит количество портов USB на задней панели. Вместо одного разъема PS/2 можно было бы добавить еще два USB. Да и комплект поставки скромен, хоть и включает все необходимое. И последний неприятный момент: драйвера сетевых адаптеров в Windows 10 автоматически не установились. Пришлось скачивать на другом компьютере и ставить вручную.

В целом же ASRock Z390 Phantom Gaming это очень хорошая модель на основе чипсета Intel Z390 за вполне адекватные деньги.

Андрей Понкратов aka wildchaser

По итогам обзора материнская плата ASRock Z390 Phantom Gaming получает награду:


Выражаем благодарность:

  • Компании ASRock за предоставленную на тестирование материнскую плату ASRock Z390 Phantom Gaming 6.

Telegram-канал @overclockers_news - это удобный способ следить за новыми материалами на сайте. С картинками, расширенными описаниями и без рекламы.
Страницы материала
  • Вступление, обзор и тест материнской платы ASRock Z390 Phantom Gaming 6, заключение
Страница 1 из 1
Оценитe материал
рейтинг: 3.8 из 5
голосов: 20

Комментарии 14 Правила



Возможно вас заинтересует

Популярные новости

Сейчас обсуждают
