Обзор и тест бюджетного блока питания AeroCool VX Plus 700W

Оглавление

Вступление

В 2018 году специалисты компании AeroCool начали масштабную ревизию всего ассортимента блоков питания, выпуская обновленные варианты хорошо знакомых моделей.

Совсем недавно на тестировании в нашей лаборатории побывал БП, относящийся к линейке KCAS Plus. Обновление оказалось неоднозначным: устройство ощутимо прибавило в качестве стабилизации и обзавелось новыми разъемами, но одновременно стало более шумным в «тяжелых» режимах. Тогда мы выяснили, что прибавка «Plus» к названию не равноценна улучшению характеристик БП по всем фронтам. Тем интереснее будет познакомиться с еще одной обновленной моделью – на сей раз речь пойдет о представителе бюджетной серии VX Plus.

500x318  152 KB. Big one: 1300x550  54 KB

Блоки питания семейства VX присутствуют на рынке не первый год – они хорошо знакомы нашим постоянным читателям. Это устройства необычной «пограничной» категории: по цене они близки к простейшим OEM-моделям офисного типа, но могут использоваться в производительных системах благодаря мощной единой линии 12 В и достаточному количеству разъемов.

VX Plus играет в той же лиге. К примеру, рассматриваемая сегодня семисотваттная модель стоит в российской рознице ~2 500 рублей (менее 40 долларов США по текущему курсу). При сборке игрового ПК ее можно купить чуть ли не на сдачу, но сможет ли такой БП обеспечить нормальную работу системы с видеокартой флагманского уровня?

Давайте проверим, а заодно сравним VX Plus 700W с моделью предыдущего поколения и несколькими блоками сходной стоимости.





Обзор AeroCool VX Plus 700W

500x500  306 KB. Big one: 1300x550  162 KB

Упаковка и комплектация

Новинка поставляется в коробке средних размеров – 235 x 195 x 95 мм, выполненной из обычного, необработанного картона. Очевидно, это дизайнерское решение, которое призвано подчеркнуть невысокую стоимость модели – красочная «глянцевая» упаковка при массовом производстве стоила бы всего на пару центов дороже.

450x420  111 KB. Big one: 900x839  330 KB

Недаром приведенный на крышке коробки слоган линейки VX звучит как «Best Value Power Supply Unit», что можно вольно перевести как «самый выгодный блок питания».

Информативность – на достаточном уровне. На коробке сообщаются ключевые сведения о блоке, приводится таблица мощностных характеристик и схематичное изображение устройства.

450x383  74 KB. Big one: 900x765  222 KB

Упакован AeroCool VX Plus тоже неплохо – от превратностей судьбы блок защищает пакет из пузырчатой пленки.

450x324  34 KB. Big one: 900x648  102 KB





Комплект поставки по-спартански прост (стоило ли ожидать чего-то другого?) – в него входят инструкция, шнур питания и крепежные винты. Впрочем, так комплектуются и некоторые модели флагманского класса, поскольку добавить в этот набор что-то по-настоящему полезное почти невозможно.

Внешний вид и особенности конструкции

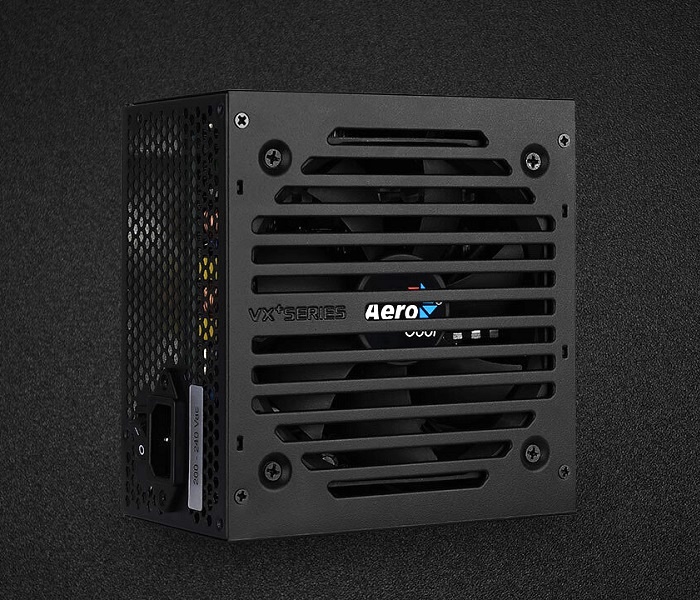

Внешне новый VX Plus 700W здорово напоминает прародителя – AeroCool VX-700. Характерной особенностью старого блока была решетка вентилятора оригинальной формы, «прорубленная» прямо в верхней стенке корпуса. Здесь эта фишка сохранена, но форма гриля разительно изменилась.

450x402  72 KB. Big one: 900x803  209 KB

Готов поспорить, что аэродинамика здесь не учитывалась: достаточно отметить, что широченные «прутья» решетки перекрывают половину (!) площади крыльчатки. Впрочем, в данном случае это некритично, а смотрится и правда оригинально, выделяя AeroCool VX Plus в нескончаемом ряду скучных «серых коробок» той же стоимости.

Как минус отмечу, что решетку нельзя снять, так что с чисткой устройства от пыли могут возникнуть определенные трудности. Остается надеяться, что вековые отложения пыли образуются уже после окончания гарантии, когда корпус БП можно будет разобрать, не обращая внимания на пломбы.

Характерный признак бюджетной модели – жгут проводов без дополнительной оплетки. Впрочем, новинка все равно выглядит «респектабельно» благодаря аккуратным наклейкам и качественной окраске корпуса.

450x400  59 KB. Big one: 900x800  173 KB

Устройство выполнено по стандартной немодульной схеме. Габариты корпуса БП – 149 х 139 х 86 мм (стандартный ATX-формат), масса – 1740 г.

Для охлаждения компонентов преобразователя используется семилопастной вентилятор с крыльчаткой стандартной формы: подобные пропеллеры есть в ассортименте почти каждой фирмы, занимающейся компьютерным «железом»; они обеспечивают приличные показатели расхода и статического давления в широком диапазоне оборотов.





423x450  74 KB. Big one: 845x900  271 KB

Маркировка вентилятора – DF1202512SEHI, он снабжен обычным подшипником скольжения, ресурс которого не сообщается (типичный показатель – в районе 20 000 часов, если производитель не поскупился на качественную смазку).

Рассмотрим мощностные характеристики. Как и предыдущая модель, версия AeroCool VX Plus 700 предлагает единую линию 12 В – и это хорошо, можно не опасаться проблем с распределением нагрузки по «виртуальным» каналам. Ее нагрузочная способность не изменилась – 648 Вт или 92.6 % от заявленного номинала БП, очень достойный показатель для модели начального уровня.

450x131  21 KB. Big one: 1007x293  59 KB

Максимальная сила тока на линиях 3.3 В и 5 В также осталась на прежних уровнях: 22 А и 18 А. В сумме по ним можно подать до 130 Вт мощности – этого с головой хватит любой современной системе.

Интересно отметить, что все показатели оказались в точности такими же, как у модели прошлого поколения. Неужели производитель просто провел ребрендинг, используя все ту же платформу?

405x450  92 KB. Big one: 900x1000  341 KB

Если вкратце – это другая плата, но она чрезвычайно схожа со старой «вэиксовской». Главные особенности этого несложного преобразователя – групповая стабилизация вторичных линий 3.3 и 5 В и наличие активного PFC. Как плюс отмечу использование качественных «105-градусных» конденсаторов,…

439x450  88 KB. Big one: 877x900  272 KB

… аккуратную пайку и свободное расположение компонентов на плате, что должно способствовать их лучшему охлаждению.





Теперь оценим набор разъемов. Как и предшественник, БП оснащен составными коннекторами ATX Mainboard 20+4-pin и CPU 4+4-pin, что обеспечивает совместимость с абсолютным большинством материнских плат. Отмечу, что длину обоих шнуров увеличили на 100 мм, это позитивный момент, так как «семисотки» часто устанавливаются в просторные игровые корпуса и старые кабели явно были коротковаты.

462x500  56 KB. Big one: 924x1000  155 KB

Для подключения видеокарты предлагается использовать два коннектора PCI-e 6+2-pin. Не густо – блок этой мощности вполне может использоваться в системах с парой мощных ускорителей. Впрочем, сегодня SLI/CrossFire встречается только в топовых сборках, заточенных под разрешение 4K, где бюджетный БП будет смотреться просто неуместно.

Набор разъемов для периферии при сопоставлении с AeroCool VX-700 совершенно не изменился.

500x346  36 KB. Big one: 1000x692  95 KB

К вашим услугам шесть SATA и три Molex – коннекторов не так уж и много, но все необходимое здесь есть.

Итак, что в сухом остатке? Пожалуй, главное изменение по сравнению с моделью VX-700 – форма решетки вентилятора . В остальном блоки оказались чрезвычайно схожи: совпадают мощностные характеристики, общая схема преобразователя и набор разъемов. Осталось проверить, как новое устройство покажет себя на практике. Перейдем к практическому разделу.

Краткие технические характеристики

Наименование моделиAeroCool
VX-700
AeroCool
VX Plus 700
OEM-производительн/дн/д
Заявленная мощность, Вт700700
Нагрузочная способность линии 12 В, Вт648648
Отношение нагрузочной способности линии 12 В к общей мощности блока, %92.692.6
Заявленный класс эффективности (сертификат)НетНет
Габариты, мм139 х 149 х 86139 х 149 х 86
Масса блока питания, г*18101750
Типоразмер вентилятора120 х 25120 х 25
Модульная конструкцияНетНет
Разъемы 20+4-pin Mainboard;
4+4-pin CPU;
2 x 6+2-pin PCIe;
6 х SATA;
3 х Molex;
1 х Floppy
20+4-pin Mainboard;
4+4-pin CPU;
2 x 6+2-pin PCIe;
6 х SATA;
3 х Molex;
1 х Floppy
Длина шнуров, мм450 (Mainboard);
450 (CPU);
500 (PCIe);
600 и 750 (Molex/SATA)
500 (Mainboard);
550 (CPU);
550 (PCIe);
600 и 750 (Molex/SATA)
*С подключением всех кабелей, но без шнура питания.

Тестовый стенд

Тестовая конфигурация:

  • Материнская плата: ASUS P8P67 Pro (BIOS v 1204);
  • Процессор: Intel Core i5-2500K (базовая частота 3300 МГц);
  • Система охлаждения процессора: Noctua NH-D14 (вентилятор TR-TY140, 1150 об/мин);
  • Оперативная память: Corsair TR3X6G1600C7 (DDR3-1600, 7-7-7-20, 2 x 2 Гбайт, двухканальный режим);
  • Видеокарта: 2 x Radeon HD 6970 (CrossFireX);
  • Жесткий диск: Western Digital WD10EALX, 1000 Гбайт;
  • Блок питания:
    • AeroCool VX Plus 700;
  • Корпус: открытый стенд.

Программное обеспечение:

  • Операционная система: Windows 7 x64 Ultimate;
  • Драйвер видеокарты: AMD Catalyst 13.4;
  • Вспомогательные утилиты:
    • MSI Afterburner 2.3.1;
    • ASUS TurboV EVO;
    • Prime 95 v.27.9;
    • Furmark 1.10.6;
    • Real Temp 3.7.

Инструментарий и методика тестирования

Методика тестирования рассматривалась ранее и приводится в отдельном материале.

Результаты тестов


Тест AeroCool VX Plus 700

Напомню, что по обязательным требованиям нашей методики, блоки питания с номинальной мощностью 700 Вт должны обеспечивать нормальную работу системы при нагрузке не менее 600 Вт. Этот критерий был введен для отсева наиболее слабых устройств офисного типа, не подходящих для использования в игровых системах.

AeroCool VX Plus 700 идеально укладывается в положенные рамки – он без проблем справляется c нагрузкой 600 Вт, но отключается при большем потреблении. Неплохой результат: среди недорогих «семисоток», протестированных по массовой методике ранее, встречались модели, которые с трудом «вытягивали» 500 Вт.

AeroCool VX Plus 700

КПД
При разных уровнях нагрузки
%


Включите JavaScript, чтобы видеть графики

При нагрузке до 350-400 Вт новинка показывает результаты на уровне солидных моделей с сертификатом 80 Plus, а вот в дальнейшем цифры заметно снижаются, «пробивая» отметку в 80%.

Что ж, с одной стороны, показатель в 76% выглядит несерьезно (впрочем, здесь нужно помнить о ценовой категории БП), с другой – 350-400 Вт – это уровень потребления системы с о-о-очень прожорливой одиночной видеокартой. Вряд ли VX Plus 700W придется работать в более тяжелых режимах.

AeroCool VX Plus 700

Напряжение по линиям 3.3/5/12 В
При разных уровнях нагрузки
В


Включите JavaScript, чтобы видеть графики

С качеством стабилизации ситуация схожая. Устройство неплохо проявляет себя при среднем уровне нагрузки, но сдает позиции с ростом потребления.

AeroCool VX Plus 700

Скорость вращения вентилятора
При разных уровнях нагрузки
Об/мин


Включите JavaScript, чтобы видеть графики

По заявлениям производителя, здесь реализован тот же алгоритм управления вентилятором, что и у модели KCAS Plus. Скорость вращения минимальна (~800 об/мин) при нагрузке до 60% от номинала, но резко возрастает при большем потреблении для повышения эффективности охлаждения.

На деле все обстоит по-другому. Обороты вентилятора начинают расти с самого начала теста, пока не упираются в отметку 980-990 об/мин. У меня сложилось полное впечатление, что быстрее этот «пропеллер» вращаться просто не умеет.

AeroCool VX Plus 700

Уровень шума
С расстояния 150 мм
При разных уровнях нагрузки
дБ


Включите JavaScript, чтобы видеть графики

Неизвестно, является ли ограничение оборотов багом или фишкой, но свои плоды оно определенно приносит. Даже при максимальной нагрузке блок питания работает едва слышно.

Сравнение результатов

Соперниками AeroCool VX Plus 700 выступают недорогие «семисотки», протестированные по массовой методике ранее. Результаты модели предыдущего поколения вынесены в верхнюю часть графика для большей наглядности.

Минимальная нагрузка – 150 Вт.

КПД при нагрузке 150 Вт

%


Включите JavaScript, чтобы видеть графики

Напряжение по линиям 3.3/5/12 В при нагрузке 150 Вт

В


Включите JavaScript, чтобы видеть графики

Скорость вращения вентиляторов при нагрузке 150 Вт

Об/мин


Включите JavaScript, чтобы видеть графики

Уровень шума при нагрузке 150 Вт

С расстояния 150 мм
дБ


Включите JavaScript, чтобы видеть графики

В таком режиме почти все устройства работают тихо – расслышать можно только модели FSP, но и они издают лишь негромкий гул. По показателю КПД AeroCool VX Plus 700 оказался одним из лучших в этой подборке, на 1% обходя версию предыдущего поколения.

Средняя нагрузка – 350 Вт.

КПД при нагрузке 350 Вт

%


Включите JavaScript, чтобы видеть графики

Напряжение по линиям 3.3/5/12 В при нагрузке 350 Вт

В


Включите JavaScript, чтобы видеть графики

Скорость вращения вентиляторов при нагрузке 350 Вт

Об/мин


Включите JavaScript, чтобы видеть графики

Уровень шума при нагрузке 350 Вт

С расстояния 150 мм
дБ


Включите JavaScript, чтобы видеть графики

Интересно, что при среднем уровне нагрузки старый VX-700 берет реванш, обходя своего наследника на 2%. Впрочем, новинка работает тише и показывает лучшее качество стабилизации.

Высокий уровень нагрузки – 600 Вт. Четыре блока питания сходят с дистанции.

КПД при нагрузке 600 Вт

%


Включите JavaScript, чтобы видеть графики

Напряжение по линиям 3.3/5/12 В при нагрузке 600 Вт

В


Включите JavaScript, чтобы видеть графики

Скорость вращения вентиляторов при нагрузке 600 Вт

Об/мин


Включите JavaScript, чтобы видеть графики

Уровень шума при нагрузке 600 Вт

С расстояния 150 мм
дБ


Включите JavaScript, чтобы видеть графики

Ну что ж, при столь высокой нагрузке все недорогие модели откровенно «гудят», показывая результат более 60 дБ. «Спокойствие» сохраняют только решения более высокого класса, расположенные в нижней части списка, и наш сегодняшний подопытный!

Заключение

Начнем с перечисления достоинств и недостатков протестированного блока.

Плюсы AeroCool VX Plus 700:

  • Очень невысокая стоимость;
  • Стандартные габариты корпуса;
  • Достаточные мощностные характеристики;
  • Значительное количество разъемов для периферии.

Минусы блока питания:

  • Падение характеристик при нагрузке более 350-450 Вт.

Может не устроить:

  • Наличие только двух коннекторов PCI-e.

Результаты, показанные AeroCool VX Plus 700W, нельзя рассматривать в отрыве от ценовой категории этой модели. Разумеется, недорогое устройство значительно уступает высококлассным моделям своей мощностной группы по всему набору характеристик, но если воспринимать его как абстрактный «БП за 2500 рублей», все становится интереснее.

Традиционный сценарий использования для такой модели – установка в игровую систему среднего класса. Уровень потребления подобных сборок в стандартных режимах составляет от 200 до 300-350 Вт. В таких условиях VX Plus 700W показывает очень солидный КПД (заметно выше 80%) и приличное качество стабилизации. К тому же новинка работает совсем негромко, а как дополнительный «бонус» вы получаете серьезный запас мощности, который можно использовать, например, для экспериментов по разгону.

Константин Назаров aka Лакс Наваху


Выражаем благодарность:

  • Компании AeroCool за предоставленный на тестирование БП AeroCool VX Plus 700W.
