Обзор материнской платы ASRock Fatal1ty B450 Gaming K4: хорошая модель игрового класса?

Оглавление

Вступление

Что же выбрать, Intel или AMD? Этот вопрос беспокоит многих покупателей. Но однозначного ответа нет, поскольку каждый решает сам, что необходимо, какой круг задач будет выполняться за ПК; да и материальное благосостояние следует учитывать. Сейчас неплохо смотрится новая платформа AMD с ЦП Ryzen семейства Pinnacle Ridge. Модели начального уровня предлагают неплохую производительность, за которую еще и просят вменяемые деньги.

Материнских плат под CPU AMD в конструктиве Socket AM4 становится все больше, при этом они совершенно разные по цене и оснащению. Привлекательность данной платформы заключается в том, что есть вариант разгона даже на недорогих моделях системных плат и процессоров. И самым привлекательным остается AMD Ryzen 5 2600, поскольку предлагает шесть ядер и двенадцать потоков за ~12 000 рублей. Аналогичное решение компании Intel (если мы говорим о ЦП последних поколений) за такие деньги не найти. Да, есть шестиядерники Intel, например, Core i5-8400, но он стоит около 20 000 рублей, разгона нет, зато есть интегрированная графика.

И здесь наметился нюанс. С одной стороны, решение понятное. Старшие модели ЦП используют преимущественно с дискретной видеокартой. Сомнительно, что кто-то купит себе новенький Core i9-9900K и будет работать со встроенной графикой. Видимо, так подумали в AMD – в ее многоядерных и производительных решениях видеоядро отсутствует. Впрочем, встроенная графика тоже пользуется спросом, поэтому новинки компании поделили на серии Raven Ridge и Pinnacle Ridge.

Почему? Все просто. Одно решение позиционируется как универсальное APU, а другое как традиционный процессор. И пользователь делает выбор сам. Разумный ли это подход? Ответить на вопрос может лишь время, но с логической точки зрения все понятно на примере AMD Ryzen 5 2400G и Ryzen 5 2600. Количество транзисторов приблизительно одинаково, цена более-менее равна. Хочешь APU – пожалуйста, хочешь CPU – на здоровье.

Несмотря на то, что некоторые не считают AMD Socket AM4 игровой платформой (дескать, Intel во всех играх впереди), лично я склоняюсь к тому, что для таких задач в первую очередь необходима видеокарта. Да и производители материнских плат с регулярной периодичностью выпускают модели с приставкой Gaming, намекая на их позиционирование. Сегодня мы рассмотрим еще одну новинку компании ASRock, которая называется Fatal1ty B450 Gaming K4.

450x305  43 KB. Big one: 1134x769  224 KB

Нашел в интернете отзывы о модификации на предыдущем чипсете AMD B350 приблизительно такого содержания: «Отличная модель от известного киберспортсмена…». Сначала немного смутился, потом мне стало весело, а затем заинтересовался. Чем же так привлекательна данная версия? Будем разбираться.





Обзор ASRock Fatal1ty B450 Gaming K4

450x375  242 KB. Big one: 1200x1000  470 KB

Упаковка и комплектация

Fatal1ty – известный киберспортсмен. Это утверждение верно, но вот то, что он производит что-то – весьма сомнительно. Скорее всего, он даже не консультирует компанию ASRock на тему, что и как им делать. Неужели кто-то действительно считает, что в перерывах между кибертурнирами он сидит на кухне с паяльником, накатывает шары BGA и паяет? Конечно, нет. Сейчас отремонтировать что-то не так просто, а уж изготовить такое сложное устройство самостоятельно – вообще из области фантастики.

Даже упаковку подобную дома изготовить непросто. Коробка небольшая, она лишь немного превосходит саму модель по длине и ширине. В толщину явно больше, поскольку надо предусмотреть место для комплекта поставки.

450x344  24 KB. Big one: 1000x764  86 KB

В целом упаковка выглядит бюджетно, как и у прочих моделей данного ценового класса. Зачастую статус устройства выдает глянцевая поверхность коробки, которая с торцов быстро обдирается.

450x358  28 KB. Big one: 1000x795  103 KB

И, похоже, коробка, в которой скрыта материнская плата, попала в переплет. Но сама тестируемая модель оказалась абсолютно целой, а значит упаковка спасает.

Ее переднюю часть занимает некое абстрактное изображение на полностью черном фоне. Про вкус и цвет все понятно, но, на мой взгляд, в этом поколении дизайнеры пошли не туда. Ранее с буквой «G» было красивее.





450x351  37 KB. Big one: 1000x779  147 KB

В правом верхнем углу расположены эмблема и надпись Fatal1ty плюс логотип компании ASRock. Опускаемся ниже и видим наименование данной модели и чипсета. И еще немного значков и логотипов находится в левой части снизу.

Сперва нам сообщают о поддержке процессоров AMD Ryzen 2000-й серии. Дальше мы видим фирменную эмблему процессоров Ryzen и натыкаемся на значок ASRock Polychrome Sync. Далее – логотипы AMD CrossFire, HDMI и Sound Blaster Cinema 5.

Посмотрим, что с другой стороны.

450x352  42 KB. Big one: 1000x783  172 KB

В левом верхнем углу приведена небольшая фотография самой платы. Снизу и справа находится несколько вставок с описанием фирменных технологий и новых решений.

В правом нижнем углу расположена спецификация, а левее, прямо под фотографией модели, можно увидеть схематичное изображение портов на задней панели с подписями к ним. Заглянем в коробку.

450x246  24 KB. Big one: 1000x546  92 KB

Здесь все немного вверх дном. Сверху находится комплект поставки, а под ним в картонном лотке сама плата. Она дополнительно упакована в антистатический пакет.

450x265  26 KB. Big one: 1000x589  94 KB





Среди информационных носителей можно обнаружить следующее:

300x184  13 KB. Big one: 1000x613  93 KB 300x184  8 KB. Big one: 1000x613  54 KB
  • Quick Installation Guide (руководство пользователя);
  • Software Setup Guide (руководство по программному обеспечению);
  • Листовка Installing Memory Modules;
  • Открытка ASRock Fatal1ty;
  • DVD диск с драйверами и программным обеспечением для различных операционных систем;
  • Наклейка на корпус.

Такие аксессуары находятся в комплекте поставки.

450x202  15 KB. Big one: 1000x449  54 KB
  • Два кабеля SATA 6 Гбит/с;
  • Два винта крепления для накопителей M.2;
  • Заглушка на заднюю панель;

SATA кабелей можно было еще хотя бы парочку. Кабелей для RGB-лент тоже нет, а некоторые производители кладут их в комплект.

Дизайн и особенности платы

Материнская плата ASRock упакована в антистатический пакет и лежит на подложке из вспененного полиэтилена. Видимо, производитель хочет, чтобы устройству было помягче.

450x316  39 KB. Big one: 1000x702  169 KB

Перед нами материнская плата формата АТХ. Ее габариты отличаются от классических для него 305 х 244 мм и составляют 305 х 224 мм.

450x383  32 KB. Big one: 1000x852  124 KB





Поскольку печатная плата немного уже, чем необходимо, то при монтаже ее в корпус правая часть повиснет в воздухе. Поэтому рекомендую что-нибудь подложить по углам и по правому краю в середине. Это нужно для того, чтобы ничего не повредить при монтаже/демонтаже разъемов.

Сама материнская плата может и не сломается, но какие-нибудь распаянные элементы при изгибе могут отойти.

450x347  33 KB. Big one: 1000x772  129 KB

ASRock Fatal1ty B450 Gaming K4 выполнена качественно и выглядит привлекательно. Последнее обусловлено тем, что поверхность платы черная матовая, а сверху нанесен интересный серый принт в одном стиле с упаковкой.

450x356  22 KB. Big one: 1000x791  81 KB

Что касается качества изготовления, можно заметить аккуратную пайку и хорошие компоненты. Обратная сторона печатной платы практически пустая, да и спереди свободного места хоть отбавляй.

Питание на материнскую плату подается через основной и дополнительный коннекторы ATX по схеме 24 + 8.

300x85  9 KB. Big one: 800x226  41 KB 300x85  9 KB. Big one: 800x226  41 KB

В прошлом обзоре ASRock Fatal1ty B450 Gaming-ITX/ac я немного ошибся. Дело в том, что многие производители действительно не рекомендуют использовать блоки питания менее 350 Вт и четырехконтактный разъем дополнительного питания ATX. Компания ASRock ничего не поясняет и соответственно можно решить, что незапрещенное – разрешено. В теории все так. И плата действительно работает с четырехконтактным разъемом. Убедился лично.

Но вот на счет «менее 200 Вт» подтвердить не могу, ибо БП на 200 Вт не вывозит плату с тестовым процессором и дискретной видеокартой (Radeon HD 5450). Он просто уходит в защиту (может, из-за возраста там осталась только половина мощности). Может, ваш старенький БП и заработает с этой платой и вашей конфигурацией, но это все из разряда экспериментов. В моем случае при использовании связки AMD Ryzen 5 2600X + GeForce GTX 1080 Ti даже в стоке 350 Вт блока питания будет маловато.

Для модулей оперативной памяти типа DDR4 предусмотрено четыре слота черного цвета. Чтобы активировать двухканальный режим, нужно установить две планки через слот друг от друга.

450x171  23 KB. Big one: 1000x380  93 KB

Заполнять рекомендуется, начиная с правого края платы или дальше от сокета. Производителем заявлена поддержка режимов работы DDR4 2133 / 2400 (2666 / 2800 / 3000 / 3200 / 3300 / 3333 / 3400 / 3466 (разгон)) МГц со штатным напряжением 1.2 В, которое можно увеличивать. Отмечу, что многие модули памяти в разгоне работают на 1.35 В. А максимально допустимый объем 64 Гбайт достигается путем установки четырех модулей по 16 Гбайт.

Почитал отзывы пользователей о работе модулей памяти на этой плате и сделал вывод, что для достижения максимального результата разгона нужно искать Samsung B-die. У меня планки на микросхемах Samsung E-die, поэтому результаты похуже.

Питание процессора выполнено по девятифазной схеме, а точнее 6 + 3. Системная плата форм-фактора ATX, поэтому удивляться тут нечему.

450x231  29 KB. Big one: 1000x513  113 KB

На верхние три фазы приходится по три транзистора типа Low Rds(on), а на боковые – по два. Используются неплохие микросхемы компании Sinopower с маркировкой SM4337 и SM4336.

450x258  32 KB. Big one: 1000x574  123 KB

Эти транзисторы применялись еще в моделях на чипсете Intel Z170 и до сих пор их распаивают даже на относительно свежих с Intel Z390. Это говорит о том, что они неплохо себя зарекомендовали, и гарантийный период отрабатывают. Катушки индуктивности супер ферритовые, по одной на фазу.

450x176  23 KB. Big one: 1000x390  86 KB

В качестве основного ШИМ-контроллера можно обнаружить микросхему с маркировкой Intersil ISL95712. Где-то мы ее уже видели. Конечно же, на материнской плате ASRock Fatal1ty B450 Gaming-ITX/ac.

Поэтому мы помним, что она может обеспечить максимум 4 + 3 фазы, значит, здесь она работает по схеме 3 + 3, а из этого следует, что шесть фаз получены путем удвоения.

450x383  42 KB

Впрочем, новинка ASRock позиционируется как геймерское решение, поэтому тут надо быть снисходительнее. Главное, чтобы транзисторы не грелись постоянно на 100°C, и мне что-то подсказывает, что тут с этим порядок. Конденсаторы капсульные твердотельные, все распаяны тут же рядом.

450x255  31 KB. Big one: 1000x566  118 KB

Тепло от транзисторов отводят два крупных радиатора. Без преувеличения могу сказать, что это самые лучшие теплорассеиватели на транзисторах, которые встречались мне за последнее время. Учитывая, что плата не очень дорогая, производителю можно пожать руку и сказать спасибо.

Да, они не огромные, но сделаны грамотно и аккуратно. Оребрение очень хорошее, и даже без активного обдува теплообмен должен быть хороший. Обе конструкции изготовлены из алюминиевого сплава и окрашены в серо-серебристый цвет.

300x228  11 KB. Big one: 1000x759  67 KB 300x228  12 KB. Big one: 1000x759  75 KB

Крепление с виду может разочаровать – это две пластиковых клипсы на пружинках с концов. Однако в данном случае и прижим хороший (заметно по отпечатку), и люфт радиаторов отсутствует. Они не болтаются, даже если за них пытаться брать плату. В качестве термоинтерфейса применена белая терморезинка.

Лично мне понравились радиаторы, у них явно есть запас для разгона, особенно если их еще чем-то обдувать сверху. И после всего этого ASRock делает просто нокаут радиатором набора системной логики.

300x248  12 KB. Big one: 1000x825  74 KB 300x248  7 KB. Big one: 1000x825  54 KB

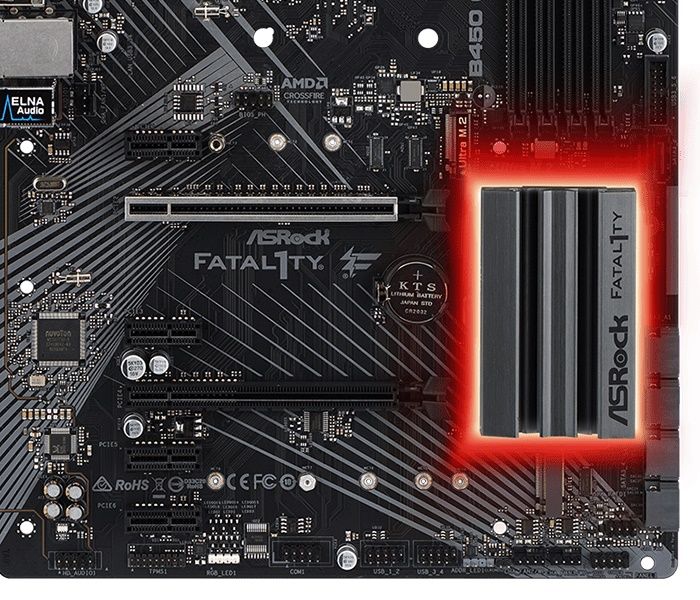

Что мы видели на модели ASRock Fatal1ty B450 Gaming-ITX/ac? Какую-то крошечную «крышку от газировки»? Здесь же радиатор просто огромный. Возможно, кто-то из читателей видел пассивные теплорассеиватели, которые ставят на процессоры в системах SoC типа платы ASRock J5005-ITX.

Здесь применен радиатор схожих габаритов, который отводит тепло от чипсета, а не процессора. Он также изготовлен из алюминиевого сплава и окрашен в серый цвет. А еще можно видеть черную надпись ASRock Fatal1ty. В качестве термоинтерфейса используется квадратик черной терморезинки толщиной около 1 мм. В данном случае крепление осуществляется двумя подпружиненными винтами с обратной стороны.

Под радиатором находится чипсет AMD B450.

450x450  29 KB. Big one: 1000x1000  136 KB

17-я неделя 18-го года. Все характеристики этого набора логики мы уже изучили вдоль и поперек, по сути он мало чем отличается от предшественника. Та же поддержка четырех портов SATA 6 Гбит/с, но на печатной плате их целых шесть, как на старшем AMD X470. Четыре выведены вбок, а два смотрят вверх.

450x147  19 KB. Big one: 1000x326  67 KB

Как же так получается? Производитель решил расширить функциональность и поэтому оснастил новинку дополнительным контроллером SATA. Здесь его функцию выполняет микросхема, которую мы все давно знаем – ASMedia ASM1061.

300x300  25 KB

Выше портов SATA распаяна колодка портов USB 3.0. Она обеспечивает работу двух устройств.

450x158  19 KB

В правом нижнем углу находится разъем для подключения кнопок и индикаторов корпуса. Здесь же есть пара коннекторов для вентиляторов.

450x343  34 KB. Big one: 1000x762  121 KB

Еще тут можно обнаружить перемычку для сброса настроек BIOS, которая называется ClrCMOS. И есть еще один коннектор, предназначенный для синхронизации ламп подсветки.

450x187  27 KB. Big one: 1000x416  103 KB

Далее по нижнему краю распаяны две колодки портов USB 2.0. К ним мы можем подключить еще четыре устройства. Выше хорошо заметно пространство для установки накопителя типа M.2. Конечно же, присутствует соответствующий разъем. И с этим портом M.2 все не так просто.

Дело в том, что он, согласно инструкции, может работать в режиме SATA или в режиме PCI-e Gen3 x2. Соответственно работает либо он, либо два порта SATA 6 Гбит/с на плате. Движемся дальше по нижнему краю и видим разъем COM-порта.

450x170  23 KB. Big one: 1000x377  85 KB

Далее у нас расположен коннектор для подключения RGB-лент подсветки. Следом за ним находится разъем для установки TPM модуля. В самом углу виднеется колодка для подключения передней аудиопанели корпуса.

Это значит, что рядом где-то припрятана микросхема звукового аудиокодека. Хотя тут ничего не спрятано, все открыто и хорошо видно, включая специальные музыкальные конденсаторы.

450x142  21 KB. Big one: 1000x316  85 KB

В качестве звукового кодека используется еще одна давно и хорошо знакомая микросхема Realtek ALC892.

300x300  24 KB

Это все те же восемь каналов, но кодек более старый, нежели на модели ASRock Fatal1ty B450 Gaming-ITX/ac. Разумеется, по моде последнего десятилетия звуковой кодек отделен от остальной печатной платы полосой с отсутствующими слоями металлизации.

Возможно, тут стоило распаять пару светодиодов с обратной стороны, чтобы они подсвечивали границу и служили индикатором работы устройства? И не мечтай, фантазер.

Выше по левому краю распаяна микросхема контроллера ввода/вывода и системного мониторинга Nuvoton NCT6779D.

450x450  57 KB

Еще выше – чип гигабитного сетевого адаптера Realtek RTL8111H. Неприятная новость – драйверы пришлось устанавливать вручную. Так бы Windows обновилась самостоятельно, поскольку она очень любит это делать, но без сетевого подключения этим заниматься пока не научилась.

450x329  41 KB

На рассматриваемой плате мы видим шесть слотов расширения. Два PCI-e x16 и четыре PCI-e x1.

450x367  50 KB. Big one: 1000x815  184 KB

Настоящий слот PCI-e x16, который получает все свои линии PCI-e Gen3 прямо от процессора, видно сразу. Он выделяется стальным обрамлением. Четыре PCI-e x1 Gen2 обеспечиваются чипсетом.

Оставшийся PCI-e x16 может работать только в режиме PCI-e x4 Gen3 и делит свои линии c портом для накопителя М.2, который распаян выше. Поэтому поддержка SLI отсутствует, а работать может либо этот слот PCI-e x16, либо накопитель M.2.

Кстати, таких разъемов два, но этот единственный, который называется Ultra M.2 потому, что может работать в режиме PCI-e x4 Gen3.

450x224  29 KB. Big one: 1000x498  114 KB

Еще один разъем для подключения ламп RGB-подсветки размещен в правом верхнем углу.

450x268  34 KB. Big one: 1000x595  123 KB

Здесь же мы видим еще два коннектора для вентиляторов.

На задней панели расположились следующие интерфейсы.

450x144  21 KB. Big one: 1000x321  69 KB
  • Один разъем PS/2 для мыши или клавиатуры;
  • Два разъема USB 2.0;
  • Четыре разъема USB 3.0;
  • Два разъема USB 3.1 (один Type-C);
  • Один видеовыход D-Sub;
  • Один видеовыход HDMI 2.0;
  • Один видеовыход Display Port;
  • Один гигабитный сетевой разъем RJ-45;
  • Три аудиоразъема типа minijack.

Технические характеристики

Поддерживаемые процессорыAMD Ryzen первого и второго поколений, AMD Ryzen с графикой Vega, AMD Athlon X4 (полный список поддерживаемых моделей можно изучить на странице материнской платы)
Системная шина, частотаPCI-e 3.0 x4
Системная логикаAMD B450
Оперативная память4 x 288-pin DDR4 DIMM, двухканальный режим, максимальный объем 64 Гбайт при частоте 2133 (2400 / 2666 / 2800 / 3000 / 3200 / 3300 / 3333 / 3400 / 3466 (разгон)) МГц
Слоты расширения1 x - PCI-e x16 Gen3;
1 x - PCI-e x16 Gen3 (x4);
4 x - PCI-e x1 Gen2
Поддержка Multi-GPUCrossFireX
Поддержка SATA/RAID4 x SATA 6.0 Гбит/с порта – AMD B450; RAID 0, 1, 5, 0+1, JBOD;
2 x SATA 6.0 Гбит/с порта – ASMedia ASM1061;
1 x M.2 порт – 1x PCI-e x4 Gen3;
1 x M.2 порт – 1x PCI-e x2 Gen3 или SATA3 (есть ограничения в зависимости от модели процессора, подробности на сайте производителя)
Поддержка M.2 SATA/PCI-eДа/Да
Сеть1 х Realtek RTL8111H
Аудио Realtek ALC892– 8-канальный HD аудиокодек
USB 2.02 + 4 x USB 2.0 (AMD B450)
USB 3.04 + 2 x USB 3.0 (AMD B450)
USB 3.12 x USB 3.1 (AMD B450)
Системный мониторингNuvoton NCT6779D
Питание материнской платыATX 24-pin, 8pin ATX 12V
Разъемы и кнопки задней панели1 x PS/2;
2 x USB 2.0;
2 x USB 3.1 (1x Type-C);
4 x USB 3.0;
1 x RJ45;
1 x D-Sub;
1 x HDMI;
1 x DP;
3 x 3.5 мм Jack
Фирменные технологии
  • Sound Blaster Cinema 5;
  • ASRock Polychrome Sync;
  • ASRock Polychrome RGB;
  • Ultra M.2;
  • Copper Layer 2oz;
  • Steel Slot;
  • F-Stream;
  • Super Alloy;
  • Gaming Armor;
  • Full Spike Protection;
  • Live Update;
  • App Shop;
  • Key Master;
  • XFast LAN;
  • Instant Flash;
  • Easy RAID Installer
Размеры, мм305 x 224
Форм-факторATX.

Возможности BIOS

Оболочка абсолютно такая же, как и на модели ASRock Fatal1ty B450 Gaming-ITX/ac, поэтому повторю все еще раз. Обычно у компании ASRock оболочка BIOS красивая, удобная и функциональная. В данном случае она смотрится несколько упрощенной, но все самое необходимое есть и хорошо работает. Разгонять как память, так и процессор здесь не составляет больших трудностей. Все это делается в одном разделе.

Когда начинаешь бороздить просторы оболочки, понимаешь, что пунктов тут огромное количество. Тут наделано таких переходов, что заблудишься. А изучив все меню полностью, догадываешься, что настроить можно все что угодно.

Несмотря на то, что в меню можно заблудиться, все основные и важные пункты лежат на поверхности. Все легко, просто и доступно. Жалко, в компании так до сих пор и не удосужились сделать подсказку о внесенных изменениях перед сохранением и выходом.

Тестовый стенд

Тестирование материнской платы ASRock Fatal1ty B450 Gaming K4 проводилось в составе следующей конфигурации:

  • Процессор: AMD Ryzen 5 2600X (3600 МГц);
  • Кулер: Noctua NH-D14;
  • Термоинтерфейс: Gelid GC-Extreme;
  • Материнская плата: ASRock Fatal1ty B450 Gaming K4, версия BIOS 1.30;
  • Память: DDR4 3200, Corsair Vengeance LPX CMK16GX4M2B3200C16 ver. 4.24 (Samsung E-die), 2 x 8 Гбайт;
  • Видеокарта: GeForce GTX 1080 Ti 11 Гбайт (1481 / 1582 / 11008 МГц (ядро/boost/память));
  • Накопитель SSD: Crucial M550 256 Гбайт;
  • Информационная панель: Zalman ZM-MFC3;
  • Блок питания: Seasonic SS-1000XP (1000 Ватт);

Испытание платы и разгон

Начинаем собирать систему и запускать ее. Никаких проблем со сборкой или совместимостью не возникло. Кулер Noctua NH-D14 встал без проблем и видеокарте ничуть не мешал. Если на плате ASRock Fatal1ty B450 Gaming-ITX/ac не было ни одного светодиода, то тут они есть, причем несколько по периметру радиатора чипсета. И, кстати, они неплохо смотрятся, когда мерцают.

По традиции сначала запустим материнскую плату в штатном режиме.

450x301  44 KB. Big one: 1203x806  279 KB

Теперь все это надо проверить в нагрузке, для чего воспользуемся пакетом LinX AMD Edition.

450x209  29 KB. Big one: 1500x695  264 KB

Программа мониторинга снова показывает какие-то дикие цифры по температуре. Только в прошлый раз они переваливали за сотню, а теперь где-то там намеряно 15°C. Если учесть, что в помещении было 24°C, получается, что устройство где-то холодит. Поэтому я никогда не доверяю датчикам и замеряю все пирометром.

Теперь проведем тесты в программе AIDA64.

450x177  23 KB. Big one: 1469x577  190 KB

Результаты почти такие же, как на ASRock Fatal1ty B450 Gaming-ITX/ac, что неудивительно.

Пора переходить к разгону. Входим в BIOS на страницу OC Tweaker, выбираем ручной режим, устанавливаем множитель 43, напряжение 1.38750 В, активируем XMP профиль и постепенно подбираем частоту памяти, чтобы работа оказалась стабильной. И через несколько минут получаем следующий результат.

450x301  44 KB. Big one: 1205x805  279 KB

Кстати, память погналась легко вплоть до DDR4 3333 МГц. Однако для стабильного прохождения всех тестов я впоследствии снизил частоты процессора до 4250 МГц и памяти до 3266 МГц.

Снова запустим LinX. Здесь пришлось еще немного снизить частоту процессора. Как и ожидалось, температуры радиаторов транзисторов в самом жестком режиме доходили максимум до 65°C, а точнее это был боковой радиатор.

450x209  29 KB. Big one: 1500x695  263 KB

Ну а теперь еще раз проведем тесты в программе AIDA64.

450x177  23 KB. Big one: 1472x578  196 KB

По факту эта материнская плата разгоняет немного лучше, как процессор, так и память. Что еще можно сказать о разгоне или тестировании? Да, мне было бы тоже интересно полностью загрузить подсистему питания и протестировать разгон процессора AMD Ryzen 5 2400G. Однако рискну предположить, что при этом температуры обоих радиаторов просто сравнялись бы.

Что касается разгона оперативной памяти, то в моем распоряжении есть только такой комплект на Samsung E-die, и больше из нее на этой платформе не выжать. Сомневающиеся могут почитать обзоры моего коллеги I.N..

Производительность и тепловой режим

Тестирование ASRock Fatal1ty B450 Gaming K4 проводилось на открытом стенде при комнатной температуре 24°C в следующих режимах:

  • ASRock Fatal1ty B450 Gaming K4, AMD Ryzen 5 2600X (3400 МГц), память 2133 МГц, тайминги 15-15-15-36-2Т, GeForce GTX 1080 Ti 11 Гбайт;
  • ASRock Fatal1ty B450 Gaming K4, AMD Ryzen 5 2600X @ 4250 МГц (42.5 х 100), память 3266 МГц, тайминги 16-18-18-36-1Т, GeForce GTX 1080 Ti 11 Гбайт.

Тесты проводились под операционной системой Windows 10 x64 версии 1803/RS4, прогонялись по пять раз, потом выбирались средние значения. Некоторые читатели спрашивают: «А зачем вообще тестировать штатный режим?» Представим в этом случае себе начинающего пользователя, который просто собрал и запустил все в штатном режиме.

PCMark 10
Overall, Marks


Включите JavaScript, чтобы видеть графики

Essentials, Marks


Включите JavaScript, чтобы видеть графики

Productivity, Marks


Включите JavaScript, чтобы видеть графики

Digital Content Creation, Marks


Включите JavaScript, чтобы видеть графики

Gaming, Marks


Включите JavaScript, чтобы видеть графики

Cinebench R10
1CPU, Marks


Включите JavaScript, чтобы видеть графики

xCPU, Marks


Включите JavaScript, чтобы видеть графики

Cinebench R11.5
OpenGL, FPS


Включите JavaScript, чтобы видеть графики

CPU, FPS


Включите JavaScript, чтобы видеть графики

Cinebench R15
OpenGL, FPS


Включите JavaScript, чтобы видеть графики

CPU, cb


Включите JavaScript, чтобы видеть графики

SVPmark 3.0.3a
Synthetic CPU, MC


Включите JavaScript, чтобы видеть графики

Synthetic CPU, MG


Включите JavaScript, чтобы видеть графики

Synthetic CPU, FG


Включите JavaScript, чтобы видеть графики

AIDA64 5.97 Cache & Memory Benchmark
Memory read, Мбайт/с


Включите JavaScript, чтобы видеть графики

Memory write, Мбайт/с


Включите JavaScript, чтобы видеть графики

Memory copy, Мбайт/с


Включите JavaScript, чтобы видеть графики

Memory latency, нс


Включите JavaScript, чтобы видеть графики

Fritz Chess Benchmark
kNodes


Включите JavaScript, чтобы видеть графики

Super PI
1M, секунды


Включите JavaScript, чтобы видеть графики

8M, секунды


Включите JavaScript, чтобы видеть графики

wPrime v2.09
32M, секунды


Включите JavaScript, чтобы видеть графики

1024M, секунды


Включите JavaScript, чтобы видеть графики

Winrar 5.60
Кбайт/с


Включите JavaScript, чтобы видеть графики

SPECviewperf 13
3dsmax-06, fps


Включите JavaScript, чтобы видеть графики

catia-05, fps


Включите JavaScript, чтобы видеть графики

creo-02, fps


Включите JavaScript, чтобы видеть графики

energy-02, fps


Включите JavaScript, чтобы видеть графики

maya-05, fps


Включите JavaScript, чтобы видеть графики

medical-02, fps


Включите JavaScript, чтобы видеть графики

showcase-02, fps


Включите JavaScript, чтобы видеть графики

snx-03, fps


Включите JavaScript, чтобы видеть графики

sw-04, fps


Включите JavaScript, чтобы видеть графики

Crystal Disk Mark 3.0.1
SATA 6 Гбит/с

403x368  45 KB

Посмотрим теперь на температуру радиаторов.

Температура верхнего радиатора транзисторов
Простой | Нагрузка, °C


Включите JavaScript, чтобы видеть графики

Температура бокового радиатора транзисторов
Простой | Нагрузка, °C


Включите JavaScript, чтобы видеть графики

Температура радиатора чипсета
Простой | Нагрузка, °C


Включите JavaScript, чтобы видеть графики

Встроенный звук

Звуковой кодек представлен микросхемой Realtek ALC892. Прослушивание осуществлялось при помощи головных телефонов Sennheiser HD569 и акустики Creative GigaWorks T20 SeriesII.

Качество звучания никаких серьезных нареканий не вызывает. Звук очень чистый даже на максимальных уровнях громкости. Дополнительно встроенный звук был протестирован при помощи программы RMAA, результаты следующие:

16 бит, 44.1 кГц

450x177  19 KB. Big one: 606x238  36 KB

24 бит, 192 кГц

450x177  20 KB. Big one: 606x238  36 KB

При субъективной оценке звука и его сравнении на обеих материнских платах стоит добавить, что здесь звучание немного лучше. Да, все выглядит странно, поскольку установлен более старый кодек и использовано три джека вместо пяти, но мне показалось так.

Единственное разумное объяснение – свободное пространство. Тут его много и можно все лучше развести, а на маленькой плате, наверное, надо как-то выносить кодек отдельно по примеру ASUS ROG Strix X470-I Gaming.

Заключение

Можно ли сказать, что это «Отличная модель от известного киберспортсмена…»? Я бы немного перефразировал – «Хорошая модель от компании ASRock». Хотя если учитывать одновременно цену, качество и функциональность, то можно назвать и отличной.

Материнская плата ASRock Fatal1ty B450 Gaming K4 действительно получилась хорошей, к ее работе не возникло абсолютно никаких замечаний. Звук – звучит, радиаторы – отводят и рассеивают тепло, процессор и оперативная память – разгоняются. Что еще нужно для счастья? Нет поддержки SLI, как на моделях с AMD X470? Сейчас это можно назвать достоинством при текущих ценах на видеокарты. Нам как бы подсказывают, что для игр достаточно и одной видеокарты. Ну а приставка Gaming лишь позиционирует новинку в игровой сегмент.

Впрочем, при желании можно придраться к комплекту поставки – на мой взгляд, он все же скудноват. Но, возможно, именно за счет этого производителю удается снизить цену, поэтому это палка о двух концах. И нет никакой индикации работы устройства, а штатная подсветка лишь уведомляет, что питание подается. Всего бы один маленький светодиод, который показывал бы, что система включена, я уж молчу про индикатор POST-кодов, который был бы уместен.

Андрей Понкратов aka wildchaser


Выражаем благодарность:

  • Компании ASRock за предоставленную на тестирование материнскую плату ASRock Fatal1ty B450 Gaming K4.

Telegram-канал @overclockers_news - это удобный способ следить за новыми материалами на сайте. С картинками, расширенными описаниями и без рекламы.
Страницы материала
  • Вступление, обзор и тест материнской платы ASRock Fatal1ty B450 Gaming K4, заключение
Страница 1 из 1
Оценитe материал
рейтинг: 3.7 из 5
голосов: 16

Комментарии 22 Правила



Возможно вас заинтересует

Популярные новости

Сейчас обсуждают
