Вступление

Противостояние компаний AMD и Intel продолжается, и каждая борется за сердца покупателей, привлекая их продукцией. Совсем недавно вторая представила обновленную линейку CPU для своей основной и массовой платформы Intel LGA 1151 v2. Ими стали долгожданные восьмиядерные процессоры Intel Core i9-9900K и Core i7-9700K.

Фанаты компании ликуют и копят деньги, приговаривая «почку продай, но новый камень купи». Новинки вышли интересными, ведь под крышку даже вернули припой, по многочисленным просьбам поклонников фирмы и просто уставших от скальпирования людей. Оказывается, процессорный гигант может, если захочет, прислушаться к мнению потенциальных покупателей. И все бы ничего, если б не ценовая политика. Впрочем, не будем о грустном, поскольку есть и альтернатива в виде процессоров AMD Ryzen.

Важно отметить, что Intel позиционирует свои модели, как бескомпромиссные решения для геймеров. Сложно поспорить, что в игровых приложениях, и то не во всех, они немного впереди. Однако вряд ли эта разница эквивалентна разнице в цене. А что касается встроенного видеоядра, то тут у AMD больше интересных вариантов. Очевидно, что при использовании дискретной графики встроенное видео не нужно, а уж если запланирована «встройка», то она должна быть на уровне бюджетной видеокарты. Такую картинку мы наблюдаем с Ryzen 5 2400G и Ryzen 3 2200G.

А чтобы не разориться на дорогущей материнской плате, можно выбрать модель попроще, на чипсете AMD B450. А кто у нас делает хорошо и относительно недорого? К примеру, компания ASRock.

450x250  35 KB. Big one: 1146x636  200 KB

Мы рассмотрим ASRock Fatal1ty B450 Gaming-ITX/ac – еще одну модель с приставкой «Gaming» (сегодня уже сложно найти вариант без такой приставки), и выясним, чего можно от нее ожидать.





Обзор ASRock Fatal1ty B450 Gaming-ITX/ac

450x375  262 KB. Big one: 1200x1000  560 KB

Упаковка и комплектация

Fatal1ty – как много в этом нике для сердца игрока… Компания ASRock продолжает использовать этот бренд, но, на мой взгляд, он уже устарел, и не все знают, а кто же это такой был, Fatal1ty.

Для тех, кто подзабыл, есть приставка Gaming, чтобы было понятно, к какой категории относится продукт. Упаковка материнской платы небольшая.

450x377  26 KB. Big one: 1000x837  90 KB

Дизайн и оформление простые, лаконичные и непритязательные. Поверхность коробки глянцевая. В оформлении традиционно для компании присутствуют красный и черный цвета.

450x386  34 KB. Big one: 1000x858  121 KB

Всю переднюю часть упаковки занимает некое абстрактное изображение на полностью черном фоне.

450x363  37 KB. Big one: 1000x806  137 KB





В правом верхнем углу расположены эмблема и надпись Fatal1ty. Под ними обозначен логотип ASRock, а далее – наименование данной модели. В названии открыто зашифровано, что системная плата базируется на чипсете AMD B450, выполнена в форм-факторе mini-ITX и оборудована беспроводным адаптером с поддержкой стандарта Wi-Fi 802.11ac. В правом нижнем углу, для сомневающихся, снова указана модель чипсета.

Еще немного значков и логотипов находится в левой части снизу. Нам сообщают о поддержке процессоров AMD Ryzen 2000-й серии, что логично, ведь под эту дудочку и выпустили «новый» чипсет. Дальше мы видим фирменную эмблему процессоров Ryzen. А затем мы натыкаемся на значок ASRock Polychrome Sync. Это фирменная технология компании, но по своей сути она аналогична ASUS Aura Sync. Следом идет HDMI, а замыкает это все значок с надписью Sound Blaster Cinema 5.

Посмотрим, что с другой стороны.

450x369  47 KB. Big one: 1000x819  174 KB

В левом верхнем углу мы видим миниатюрную фотографию самой материнской платы. Понятно, что коробка маленькая, но можно было сделать снимок крупнее, потому что на этом не видно абсолютно ничего. Снизу и справа – еще несколько вставок с описанием фирменных технологий и новых решений. А вот две справа отсылают нас на десять лет назад, когда у производителей было модно меряться с громкими лозунгами «быстрее, выше, сильнее». Кого сейчас удивишь портами USB 3.1 или накопителем M.2 PCI-e x4 Gen3? Ну, напиши про это просто в спецификации, а картинку платы сделай побольше.

В правом нижнем углу как раз размещена спецификация, а левее можно увидеть схематичное изображение портов задней панели с подписями к ним. Заглянем в коробку.

450x320  27 KB. Big one: 1000x710  94 KB

Сверху находится системная плата, которая лежит на картонном лотке и упакована в зеркальный полупрозрачный антистатический пакет. Под лотком разместился комплект поставки.

450x317  23 KB. Big one: 1000x705  81 KB

Среди информационных носителей можно обнаружить следующее:





450x259  26 KB. Big one: 1000x575  93 KB
  • Quick Installation Guide (руководство пользователя);
  • Software Setup Guide (руководство по программному обеспечению);
  • Открытка ASRock Fatal1ty;
  • DVD диск с драйверами и программным обеспечением для различных операционных систем;
  • Наклейка на корпус.

Вот такие аксессуары находятся в комплекте поставки.

450x281  21 KB. Big one: 1000x624  73 KB
  • Два кабеля SATA 6 Гбит/с;
  • Винт крепления для накопителей M.2;
  • Заглушка на заднюю панель;
  • Две Wi-Fi антенны.

SATA кабелей можно было бы добавить еще парочку для полной комплектации. Да и кабелей для RGB-лент нет, хотя некоторые производители кладут их в комплект.

Дизайн и особенности платы

Материнская плата ASRock упакована в антистатический пакет и лежит на подложке из вспененного полиэтилена.

450x374  37 KB. Big one: 1000x830  147 KB

Перед нами модель формата mini-ITX, и это можно было понять из названия. Ее габариты классические для этого форм-фактора и составляют 170 х 170 мм.

450x428  38 KB. Big one: 1000x951  143 KB

Это не топовая модель производителя, поскольку существует ASRock Fatal1ty X470 Gaming-ITX/ac, которая выглядит почти так же, но, видимо, есть какие-то различия помимо чипсета.





Размеры ASRock Fatal1ty B450 Gaming-ITX/ac небольшие, поэтому мы видим, что компоненты расположены очень плотно. Не менее тесно сгруппированы разъемы и коннекторы. Что касается радиаторов, то они кажутся миниатюрными.

450x374  34 KB. Big one: 1000x831  129 KB

Поскольку с передней стороны все размещено очень плотно (даже батарейку пришлось вынести отдельно), то часть элементов пришлось распаивать с обратной стороны. А среди них и слот для накопителей типа M.2. Спереди его разместить просто негде, но такое решение получается спорным.

450x373  31 KB. Big one: 1000x829  108 KB

Во-первых, менять SSD будет не так просто, если материнская плата будет установлена в корпус. Во-вторых, при использовании на открытом стенде на накопитель ее положить как-то страшновато, а если использовать подложку, то он будет перегреваться.

450x392  32 KB. Big one: 1000x872  113 KB

Остается один вариант – смонтировал и забыл. И еще здесь пластина крепления кулера выглядит очень мощно.

Питание на материнскую плату подается через основной и дополнительный коннекторы ATX по схеме 24 + 8.

300x130  10 KB. Big one: 800x347  45 KB 300x130  11 KB. Big one: 800x347  47 KB

Про слабые и устаревшие БП с четырехконтактным дополнительным разъемом питания можно забыть. Поэтому корпуса со встроенными блоками на 100-200 Вт не подойдут. Скорее всего, надо будет рассматривать корпус без блока питания и отдельно подбирать БП. Мне не удалось найти в инструкции информацию о характеристиках блока питания, но многие другие производители рекомендуют от 350 Вт.

Для модулей памяти стандарта DDR4 предусмотрено два слота черного цвета. Чтобы активировать двухканальный режим, нужно просто установить две планки.

450x116  16 KB. Big one: 1000x258  62 KB

Производителем заявлена поддержка режимов работы DDR4 2133, 2400 (2666, 2800, 3000, 3200, 3300, 3333, 3400, 3466 (разгон)) МГц со штатным напряжением 1.2 В, которое можно увеличивать. Многие модули памяти в разгоне работают на 1.35 В.

Максимальный допустимый объем 32 Гбайт достигается путем установки двух модулей по 16 Гбайт. Посетив страницу производителя о совместимости модулей памяти, я понял, что выше, чем DDR4 3200 МГц, официально берут только одни модули – Team TCD48G3600C18ABK, которых днем с огнем не сыскать.

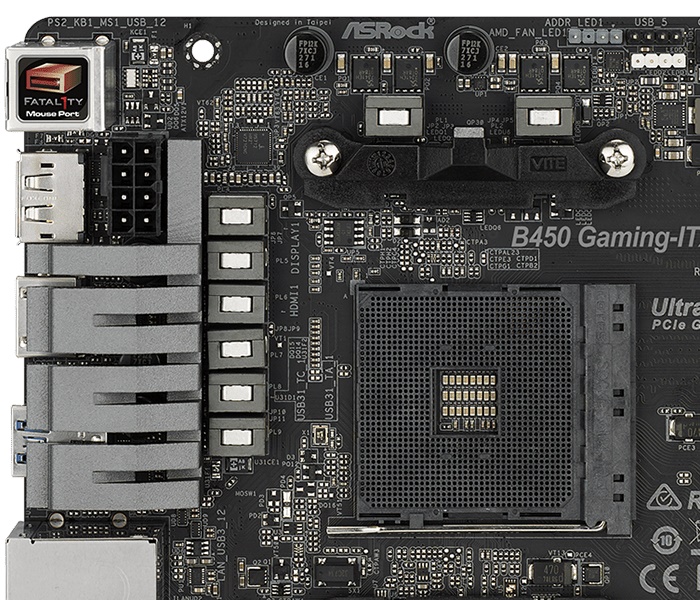

Питание процессора выполнено по восьмифазной схеме, а точнее – 6 + 2. Это заслуживает уважения, поскольку системная плата компактная.

450x356  44 KB. Big one: 1000x790  157 KB

На шесть фаз приходится по одной транзисторной сборке Fairchild Semiconductor FDPC5030SG и по одной супер ферритовой катушке.

450x214  23 KB. Big one: 1000x476  79 KB

На оставшиеся две фазы предусмотрены по две точно таких же сборки.

450x279  36 KB. Big one: 1000x620  124 KB

В качестве основного ШИМ-контроллера можно обнаружить микросхему с маркировкой Intersil ISL95712. Она может обеспечить максимум 4 + 3 фазы, и похоже работает по схеме 3 + 2, а из этого следует, что шесть фаз получены путем удвоения.

300x300  16 KB

Новая модель не позиционируется производителем как бескомпромиссное оверклокерское решение, поэтому такой подсистемы питания достаточно даже для небольшого разгона. Конденсаторы капсульные твердотельные и танталовые, распаянные с обратной стороны платы.

450x267  33 KB. Big one: 1000x594  121 KB

Тепло от транзисторных сборок отводит один маленький радиатор, причем только от боковых. Верхние охлаждаются лишь воздухом. Справедливости ради, верхние даже при сильной нагрузке в разгоне не греются выше 55°C, чего не скажешь о боковых.

Вернемся к радиатору. Он очень мал и его явно недостаточно. Теплорассеиватель изготовлен из алюминиевого сплава и окрашен в серый цвет.

300x226  9 KB. Big one: 1000x752  64 KB 300x226  9 KB. Big one: 1000x752  58 KB

Крепление осуществляется при помощи двух винтов жестко. В качестве термоинтерфейса используется терморезинка серого цвета толщиной около 1 мм.

Еще один забавный радиатор отводит тепло от чипсета.

300x273  10 KB. Big one: 1000x910  88 KB 300x273  8 KB. Big one: 1000x910  62 KB

Он абсолютно символический, очень маленький и практически без ребер. Данный радиатор изготовлен из алюминиевого сплава и окрашен в серый цвет. Однако еще мы можем видеть черную надпись ASRock Fatal1ty. В качестве термоинтерфейса снова выступает терморезинка. Благодаря ей производители не заморачиваются с креплением и крепят все винтами. На мой взгляд, в данном случае можно было обойтись и без радиатора, ведь он практически не обдувается и толк от такого крошечного куска алюминия небольшой.

Под радиатором находится чипсет AMD B450.

450x450  33 KB. Big one: 1000x1000  161 KB

Он изготовлен на шестой неделе 2018-го года. Все характеристики данного набора логики мы уже изучили вдоль и поперек, по сути он мало чем отличается от предшественника. Например, чипсет поддерживает четыре порта SATA 6 Гбит/с, которые размещены по правому краю.

450x278  29 KB. Big one: 1000x618  100 KB

Ниже расположился разъем для подключения кнопок и индикаторов корпуса, а рядом с ним колодка LPC1. В самом низу находится перемычка ClrCMOS, что достаточно удобно.

450x122  18 KB. Big one: 1000x271  61 KB

Выше портов SATA распаяны две колодки: одна USB 2.0, вторая USB 3.0. Они обеспечивают подключение до четырех устройств. Сверху установлено два разъема для подключения вентиляторов.

450x184  22 KB. Big one: 1000x408  80 KB

Причем к одному из них можно подключить помпу и настроить в BIOS. Здесь же мы видим три разъема для подключения RGB лент. Один для самой ленты, другой – для синхронизации эффектов, третий – для систем охлаждения AMD.

В левом нижнем углу находится звуковой кодек.

450x418  49 KB. Big one: 1000x928  160 KB

Рядом с ним всего два электролитических музыкальных конденсатора Nichicon, о чем производитель извещает специальной наклеечкой. В качестве звукового кодека используется микросхема Realtek ALC1220. Это распространенный восьмиканальный звуковой чип.

450x391  53 KB. Big one: 1000x869  186 KB

Немного выше расположен слот M.2, который используется для установки беспроводного модуля. Он совмещает как Wi-Fi адаптер, так и Bluetooth.

300x285  11 KB. Big one: 1000x950  76 KB 300x285  9 KB. Big one: 1000x950  65 KB

Модуль практически полностью упакован в металлический корпус и снабжен двумя выводами для антенн. Внутри спрятан беспроводной адаптер типа M.2 производства Intel.

450x338  30 KB. Big one: 1000x752  103 KB

В данном случае выбрана модель Intel 3168NGW, и этот выбор, надо отметить, не самый удачный. Возможно, мне не повезло с экземпляром, но модуль работал плохо. В старшей модели ASRock Fatal1ty X470 Gaming-ITX/ac установлен какой-то другой модуль и, судя по характеристикам, намного лучше.

Рядом с разъемом беспроводного модуля присутствуют разъемы для подключения передней аудиопанели и батарейки, а также распаян контроллер ввода/вывода и системного мониторинга Nuvoton NCT5562D.

400x400  38 KB

Выше за разъемами задней панели распаяна микросхема гигабитного сетевого адаптера Intel I211-AT.

400x400  45 KB

За портом HDMI скрыта микросхема ITE IT66317. Судя по спецификации, это одноканальный буфер HDMI 2.0.

400x350  35 KB

На плате предусмотрен всего один слот расширения PCI-e x16.

450x143  22 KB. Big one: 1000x317  83 KB

Он никак не ограничивает устанавливаемую видеокарту и для надежности обрамлен стальным кожухом.

На задней панели расположились следующие интерфейсы.

450x163  23 KB. Big one: 1000x362  77 KB
  • Один разъем PS/2 для мыши или клавиатуры
  • Два разъема USB 2.0;
  • Два разъема USB 3.0;
  • Два разъема USB 3.1 (один Type-C);
  • Один видеовыход HDMI 2.0;
  • Один видеовыход Display Port;
  • Один гигабитный сетевой разъем RJ-45;
  • Два вывода антенн беспроводного модуля;
  • Пять аудиоразъемов типа minijack;
  • Один оптический аудиовыход.

Технические характеристики ASRock Fatal1ty B450 Gaming-ITX/ac

Поддерживаемые процессорыAMD Ryzen первого и второго поколений, AMD Ryzen с графикой Vega, AMD Athlon X4 (полный список поддерживаемых CPU можно изучить на официальной странице модели)
Системная шина, частотаPCI-e 3.0 x4
Системная логикаAMD B450
Оперативная память2 x 288-pin DDR4 DIMM, двухканальный режим, до 32 Гбайт при частоте 2133 (2400 / 2666 / 2800 / 3000 / 3200 / 3300 / 3333 / 3400 / 3466 (разгон)) МГц
Слоты расширения1 - PCI-e x16 Gen3
Поддержка Multi-GPUНет
Поддержка SATA/RAID4 x SATA 6.0 Гбит/с порта – AMD B450; RAID 0, 1, 5, 0+1, JBOD;
1 x M.2 порт – 1 x PCI-e x4 Gen3 или SATA3 (есть ограничения в зависимости от модели процессора, подробнее на сайте производителя)
Поддержка M.2 SATA/PCI-eДа/Да
Сеть1 х Intel I211-AT
Аудио Realtek ALC1220 – 8-канальный HD аудиокодек
USB 2.02 + 2 x USB 2.0 (AMD B450)
USB 3.02 +2 x USB 3.0 (AMD B450)
USB 3.12 x USB 3.1 (AMD B450)
Системный мониторингNuvoton NCT5562D
Питание материнской платыATX 24 pin, 8 pin ATX 12V
Разъемы и кнопки задней панели1 x PS/2;
2 x USB 2.0;
2 x USB 3.1 (1x Type-C);
2 x USB 3.0;
1 x RJ45;
1 x HDMI;
1 x DisplayPort;
2 x Wi-Fi ant;
5 x 3.5 мм Jack;
1 x Optical out
Фирменные технологии
  • Sound Blaster Cinema 5;
  • ASRock Polychrome Sync;
  • ASRock Polychrome RGB;
  • Ultra M.2;
  • Copper Layer 2oz;
  • Steel Slot;
  • F-Stream;
  • Super Alloy;
  • Gaming Armor;
  • Full Spike Protection;
  • Live Update;
  • App Shop;
  • Key Master;
  • XFast LAN;
  • Instant Flash;
  • Easy RAID Installer
Размеры, мм170 x 170
Форм-факторMini-ITX.
