Обзор материнской платы ASUS ROG Strix X470-I Gaming: топовая модель mini-ITX для AMD Ryzen и Socket AM4

Оглавление

Вступление

Процессоры AMD Ryzen второго поколения вышли еще в апреле этого года, и вместе с ними был представлен новый чипсет AMD X470. На этот раз никакой революции не состоялось: все изменения оказались несущественными. Основным нововведением по сравнению с AMD X370 стала поддержка технологии StoreMI, позволяющая объединить SSD и HDD в один массив. Как и в случае технологии Intel Optane, ее перспективы выглядят туманными, поскольку стоимость SSD-накопителей падает, а скорость растет, и многие пользователи уже активно используют их хотя бы под операционную систему.

Вслед за анонсом новинок Pinnacle Ridge производители материнских плат выпустили великое множество разнообразных моделей, предназначенных для них. И поскольку новый набор логики позиционируется как флагманский, то и конечные изделия получились с отличной функциональностью. И уже по традиции основная ставка была сделана на геймеров. Справедливости ради, следует отметить, что на сам игровой процесс системная плата не оказывает никакого влияния. Поэтому не стоит надеяться на то, что количество кадров в вашей любимой игре увеличится из-за упоминания Gaming в маркировке модели.

Компания ASUS давно разрабатывает решения для геймеров и оверклокеров, и самыми известными являются выпущенные под брендом Republic Of Gamers (ROG) модели. Относительно недавно по меркам компьютерного сегмента в серии устройств ROG появилась линейка Strix. Входящие в нее модели не являются флагманскими, но и бюджетными их назвать нельзя, скорее это именно золотая середина.

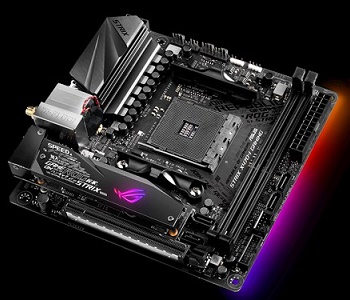

Сегодня мы рассмотрим интересную миниатюрную материнскую плату, которая называется ASUS ROG Strix X470-I Gaming.

450x301  33 KB. Big one: 877x586  109 KB

Это модель формата mini-ITX, и в таком форм-факторе она является флагманом для новой платформы, сочетая AMD X470 и Socket AM4. Несмотря на скромные габариты, заявлены отличные функциональные возможности и, конечно же, разгон. Посмотрим теперь более детально на «маленького гиганта» большого AMD.





Обзор ASUS ROG Strix X470-I Gaming

450x450  202 KB. Big one: 450x450  50 KB

Упаковка и комплектация

Коробка не очень большая, но толстая. Она превосходит габариты самой материнской платы хотя бы потому, что основание прямоугольное, а модель квадратная.

450x384  27 KB. Big one: 1000x853  94 KB

Что касается оформления, то оно узнаваемое. Поверхность упаковки матовая. С одного бока расположена наклейка с серийными номерами и краткой спецификацией устройства.

450x406  32 KB. Big one: 1000x903  113 KB

Уже по коробке понятно, что новинка относится не к бюджетному сегменту, но и не к самому дорогому, поскольку изделия Maximus или Crosshair упакованы значительно лучше.

Практически всю переднюю сторону занимает изображение самой материнской платы.

450x385  36 KB. Big one: 1000x856  133 KB





В левом верхнем углу расположен логотип серии ROG. Данная символика присутствует везде, включая героя обзора, однако относится она все же к линейке Strix, которая является начальной внутри Republic Of Gamers.

Слева по центру указано полное наименование модели ROG Strix X470-I Gaming, а снизу находится еще несколько логотипов. В левом нижнем углу красуется эмблема компании ASUS. Дальше идет вставка от «капитана очевидность», которая объясняет, что данная плата поддерживает новые процессоры 2000-й серии. Затем указана информация о Socket AM4 и чипсете AMD X470. Следом идет логотип процессоров AMD Ryzen. И в самом конце мы видим значок ASUS AURA и VR Ready. В целом этот набор логотипов достаточно информативен.

Посмотрим на обратную сторону упаковки.

450x362  39 KB. Big one: 1000x805  157 KB

В данном случае мы видим практически эталонную картинку. Здесь все логично, понятно и по существу. Большую часть занимает изображение платы и ее спецификация. Предусмотрено изображение задней панели, рядом с которым перечислены все разъемы. Ниже расположены четыре небольших вставки с ключевыми особенностями новинки. И все, больше ничего лишнего.

Заглянем внутрь.

450x316  30 KB. Big one: 1000x703  105 KB

В основной коробке скрывается еще одна коробка с платой, а под ней лоток-разделитель отсеков.

450x338  16 KB. Big one: 1000x751  64 KB

Там расположился комплект поставки. Среди информационных носителей можно обнаружить следующее:





300x176  12 KB. Big one: 1000x588  72 KB 300x176  11 KB. Big one: 1000x588  69 KB
  • User Guide (руководство пользователя);
  • Карточка ROG;
  • Купон CableMod;
  • DVD диск с драйверами и программным обеспечением для различных операционных систем;
  • Большой комплект наклеек.

Вот такие аксессуары предлагаются в комплекте поставки.

300x173  9 KB. Big one: 1000x576  52 KB 300x173  9 KB. Big one: 1000x576  54 KB
  • Четыре кабеля SATA 6 Гбит/с;
  • Два комплекта для накопителей M.2;
  • Комплект стяжек;
  • Кабель для RGB ленты;
  • Переходник-соединитель кнопок/индикаторов корпуса (облегчает монтаж);
  • Заглушка на заднюю панель;
  • Wi-Fi антенна.

Материнская плата укомплектована в полном объеме, здесь уже больше ничего не нужно.

Дизайн и особенности платы

Это не первая модель компании такого формата для платформы AMD Ryzen. У нее уже был прототип – ASUS ROG Strix X370-I Gaming, поэтому не следует думать, что произошла революция, на самом деле свершилось банальное обновление.

450x309  35 KB. Big one: 1152x790  158 KB

В чем разница? Поменялся набор логики, да и внешнее оформление слегка изменилось В остальном, что касается портов, интерфейсов и слотов – практически все то же самое (добавился HDMI на задней панели, но его бы следовало установить еще в прошлый раз). Вины компании ASUS тут нет, инженеры уже создали «велосипед», который неплохо едет, а поскольку никаких существенных различий между AMD X370 и AMD X470 нет, то что-то менять или изобретать новое нет смысла.

Перед нами материнская плата форм-фактора mini-ITX. Ее габариты составляют 170 х 170 мм.

450x380  30 KB. Big one: 1000x844  114 KB





Бросается в глаза плотная компоновка. Свободное место есть только около процессорного разъема, прочее пространство усеяно контроллерами и разъемами.

Несмотря на то, что все более-менее понятно и местами подписано, я бы рекомендовал приступать к сборке вместе с инструкцией, поскольку сам смог подключить вентилятор ЦП лишь с третьей попытки.

450x374  30 KB. Big one: 1000x832  111 KB

Поскольку спереди все забито под завязку, а также там уже намечается второй ярус из звуковой карты (и еще третьим предлагается использовать накопитель M.2), то второй разъем M.2, размещен с обратной стороны. И здесь мы видим силовые компоненты и контроллеры.

450x374  34 KB. Big one: 1000x830  123 KB

Питание на материнскую плату подается через основной и дополнительный коннекторы ATX по схеме 24+8.

300x140  12 KB 300x140  11 KB. Big one: 300x140  17 KB

В данном случае я бы не советовал использовать компактные корпуса со встроенным блоком питания на 100-200 Вт. Да и сам производитель в инструкции не рекомендует БП менее 350 Вт. Кроме того, там сообщается, что 8 pin разъем нужен обязательно, иначе система не запустится.

Для модулей оперативной памяти типа DDR4 предусмотрено два слота черного цвета. А чтобы активировать двухканальный режим, нужно… просто установить две планки.

450x145  19 KB. Big one: 1000x323  73 KB

Производителем заявлена поддержка режимов работы DDR4 2133 / 2400 (2666 / 2800 / 3000 / 3200 / 3300 / 3333 / 3400 / 3466 / 3733 / 3866 / 4000 / 4200 (разгон)) МГц со штатным напряжением 1.2 В, которое можно увеличивать.

Максимальный допустимый объем 32 Гбайт достигается путем установки двух модулей по 16 Гбайт. Такие планки уже не редкость и свободно продаются, правда, цена на них продолжает оставаться высокой.

Тут следует отметить, что процессоры Ryzen по-прежнему привередливы к модулям памяти. Поэтому оперативную память стоит подбирать более тщательно. Некоторые хвалят двухранговые планки Samsung, но и они не панацея.

Питание процессора выполнено по семифазной схеме: 6+1. Кстати, подсистема питания претерпела изменения по сравнению с предыдущим поколением.

450x324  41 KB. Big one: 1000x721  146 KB

На шесть фаз приходится по одной транзисторной сборке IR3553М и по одной суперферритовой катушке.

450x263  30 KB. Big one: 1000x585  103 KB

На оставшуюся фазу предусмотрена сборка помощнее IR3555М, которая обеспечивает не 40, а уже 60 А.

450x334  26 KB. Big one: 1000x743  92 KB

В качестве основного ШИМ-контроллера применена микросхема с маркировкой DIGI+ VRM EPU ASP1405I. Компоновка настолько плотная, что она размещена практически под пластиковым креплением для кулера.

450x227  31 KB. Big one: 1000x504  112 KB

Конденсаторы капсульные твердотельные. Они распаяны ближе всего к сокету.

450x210  27 KB. Big one: 1000x467  99 KB

Тепло от транзисторных сборок отводит всего один небольшой радиатор, который располагается сверху в левой части. Он изготовлен из алюминиевого сплава, окрашен в серый цвет и оснащен надписью Strix.

Следует отметить, что радиатор также заметно отличается от используемого на предыдущей модели. В данном случае его оребрение более развито.

300x238  11 KB. Big one: 1000x792  86 KB 300x238  10 KB. Big one: 1000x792  69 KB

Крепление осуществляется жестко при помощи двух винтов. В качестве термоинтерфейса применена терморезинка серого цвета толщиной около 1 мм. Еще один теплорассеиватель отводит тепло от набора системной логики.

300x234  9 KB. Big one: 800x624  39 KB 300x234  7 KB. Big one: 800x624  28 KB

До него, правда, не так просто добраться, благодаря нагромождению второго яруса с звуковой картой. Сам радиатор символический – маленький и практически без ребер. Он изготовлен из алюминиевого сплава и окрашен в серый цвет. В качестве термоинтерфейса снова выступает терморезинка. Благодаря ей производители не заморачиваются с креплением и крепят все винтами.

На мой взгляд, в данном случае можно было обойтись и без радиатора. Наверняка можно было отобрать чипы с меньшим напряжением или просто немного занизить его, чтобы снизить температуру. Здесь же радиатор практически не обдувается и толк от такого крошечного куска алюминия небольшой.

Под радиатором находится чипсет AMD X470.

450x450  35 KB. Big one: 1000x1000  141 KB

Как видно, внешне он мало чем отличается от предшественника, кроме маркировки. Количество портов осталось неизменным, зато стоит вспомнить, что у нас компактная плата, функциональность которого немного урезана.

Впрочем, подробнее об интерфейсах поговорим позже, а пока посмотрим, как добраться до набора системной логики.

450x190  23 KB. Big one: 1000x422  83 KB

Для начала нужно открутить два винта и снять декоративную крышку с логотипом ROG, который оборудован RGB-подсветкой. Она работает благодаря встроенным светодиодам и выведенным сбоку контактам питания и управления.

300x159  7 KB. Big one: 1000x531  47 KB 300x159  8 KB. Big one: 1000x531  53 KB

На этом элементе мы видим терморезинку, которая необходима для контакта с микросхемами на SSD накопителе формата M.2. Он монтируется в соответствующий разъем на специальной дочерней плате.

450x207  24 KB. Big one: 1000x461  92 KB

Такая плата крепится непосредственно к материнской плате через втулки, а подключается через необычный разъем.

300x190  9 KB. Big one: 1000x633  64 KB 300x190  9 KB. Big one: 1000x633  55 KB

Здесь распаяна звуковая подсистема и слот M.2. Звуковой кодек – SupremeFX S1220A, хотя, на мой взгляд, это самый обычный Realtek ALC1220. Тут же размещены разъемы передней аудиопанели, а также операционные усилители и специальные конденсаторы.

450x211  26 KB. Big one: 1000x469  88 KB

Приятной функцией окажется наличие светодиодов в гнездах миниджеков. Сам производитель называет эту карту Audio Combo. Кстати, разъем M.2 здесь поддерживает режимы как SATA, так и PCI-e x4. После того как карта демонтирована, можно увидеть радиатор.

450x190  25 KB. Big one: 1000x423  96 KB

А под ним и набор логики.

450x223  29 KB. Big one: 1000x496  110 KB

Предусмотрена поддержка четырех накопителей SATA 6 Гбит/с. Это меньше, чем позволяет чипсет, но и такого количества достаточно для компактной платы.

450x276  31 KB. Big one: 800x490  77 KB

Кроме того, с обратной стороны мы видим еще один слот для накопителей M.2. Этот порт работает только в режиме PCI-e.

450x230  35 KB. Big one: 800x408  93 KB

На печатной плате присутствует одна колодка для обеспечения двух портов USB 2.0 и еще одна для двух портов USB 3.0 (или, как их теперь называют, USB 3.1 Gen1).

450x379  32 KB. Big one: 800x674  79 KB

Обе находятся в правом нижнем углу. Остается добавить, что на задней панели есть четыре USB 3.0 и два USB 3.1, а на самой плате установлен всего один слот расширения PCI-e x16.

450x398  35 KB. Big one: 1500x1325  257 KB

Он никак не ограничивает видеокарту и для надежности обрамлен стальными пластинами.

На материнской плате предусмотрено два сетевых адаптера. Один беспроводной, а другой обычный Ethernet. Последний представлен микросхемой Intel I211-AT, которая распаяна с обратной стороны.

450x299  39 KB. Big one: 1000x665  139 KB

Беспроводной адаптер смонтирован в специальный слот рядом с задней панелью. В него установлена карта в металлическом кожухе.

300x276  17 KB. Big one: 1000x920  114 KB 300x276  9 KB. Big one: 1000x920  63 KB

Судя по маркировке, она базируется на контроллере RTL8822BE. Есть поддержка всех современных стандартов Wi-Fi и Bluetooth.

Рядом с чипсетом распаяна микросхема контроллера ввода/вывода ITE IT8665E и чип TPU.

450x384  55 KB. Big one: 1000x853  197 KB

В правом верхнем углу есть четыре светодиода, которые сигнализируют о корректной работе устройств.

450x269  23 KB. Big one: 1000x598  85 KB

На задней панели расположились следующие интерфейсы:

450x149  17 KB. Big one: 1000x331  58 KB
  • Четыре разъема USB 3.0;
  • Два разъема USB 3.1;
  • Один видеовыход HDMI;
  • Один гигабитный сетевой разъем RJ-45;
  • Два вывода антенн беспроводного модуля;
  • Три аудиоразъема типа minijack с подсветкой.

Технические характеристики ASUS ROG Strix X470-I Gaming

Поддерживаемые процессорыAMD Ryzen первого и второго поколений,
AMD Ryzen с графикой Vega,
AMD Athlon X4
(полный список поддерживаемых моделей можно изучить на сайте на странице модели)
Системная шина, частотаPCI-e 3.0 x4
Системная логикаAMD X470
Оперативная память2 x 288-pin DDR4 DIMM, двухканальный режим,
до 32 Гбайт при частоте 2133 (2400 / 2666 / 2800 / 3000 / 3200 / 3300 / 3333 / 3400 / 3466 / 3733 / 3866 / 4000 / 4200 (разгон)) МГц
Слоты расширения1 – PCI-e x16 Gen3
Поддержка Multi-GPUНет
Поддержка SATA/RAID4 x SATA 6.0 Гбит/с порта – AMD X470; RAID 0, 1, 5, 0+1, JBOD;
2 x M.2 порта – 2x PCI-e x4 Gen3 или SATA3 + PCI-e x4 Gen3 (есть ограничения в зависимости от модели процессора, подробности на сайте производителя)
Поддержка M.2 SATA/PCI-eДа/Да
Сеть1х Intel I211-AT
Аудио SupremeFX S1220A – 8-канальный HD аудиокодек
USB 2.02 x USB 2.0 (AMD X470)
USB 3.04 + 2 x USB 3.0 (AMD X470)
USB 3.12 x USB 3.1 (AMD X470)
Системный мониторингITE IT8665E
Питание материнской платыATX 24 pin, 8 pin ATX 12V
Разъемы и кнопки задней панели2 x USB 3.1;
4 x USB 3.0;
1 x RJ45;
1 x HDMI;
2 x Wi-Fi ant;
3 x 3.5 мм Jack
Фирменные технологии
  • 5-Way Optimization by Dual Intelligent Processors 5;
  • Fan Xpert4;
  • ESD Guards on LAN, Audio, KBMS and USB3.1/3.0/2.0 ports;
  • DRAM Overcurrent Protection;
  • Stainless Steel Back I/O;
  • Highly Durable Components;
  • DIGI+ VRM;
  • SafeSlot;
  • ESD Guards on LAN, Audio,and USB ports;
  • ASUS TPU;
  • Auto Tuning;
  • TurboV;
  • ASUS EPU;
  • Aura Lighting Control;
  • AI Suite 3;
  • Ai Charger;
  • ASUS CrashFree BIOS 3;
  • ASUS EZ Flash 3;
  • ASUS Q-Shield;
  • ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED);
  • ASUS Q-Slot;
  • ASUS Q-DIMM;
  • Digi+VRM;
  • Turbo APP.
Размеры, мм170 x 170
Форм-факторMini ITX
