Обзор и тестирование материнской платы Colorful Battle Axe C.AB350M-HD plus V14: когда тянет на экзотику (страница 7)
реклама
Тестовый стенд
Используемый тестовый стенд собирался из следующих комплектующих:
- Процессоры:
- AMD Ryzen 7 1700 «Summit Ridge»;
- Система охлаждения: Scythe Katana 4;
- Термоинтерфейс: Arctic Cooling MX-2;
- Оперативная память:
- 4 х 4 Гбайт G.Skill Ripjaws V DDR4-4000 (F4-4000C19D-8GVK; Samsung E-Die; одноранговая);
- 2 х 8 Гбайт G.Skill TridentZ 16GB DDR4-3600 (F4-3600C17D-16GTZ; Samsung B-die; одноранговая);
- Блок питания: Corsair HX750W 750 Ватт;
- Видеокарта: PNY GeForce GTX 1080 XLR8 OC Gaming (VCGGTX10808XGPB-OC);
- Накопители:
- SmartBuy Ignition 64 Гбайт (Phison PS3108-S8 + 24 нм MLC ToggleNAND Toshiba + S8FM04.6; из этого обзора);
- Toshiba OCZ Trion 150 960 Гбайт (Phison S10 + 15 нм 128 Гбит TLC TogleNAND Toshiba + SAFZ12.3; из этого обзора);
- Samsung SM961 128 Гбайт (Samsung Polaris + MLC 3D V-NAND Samsung + CXZ7300Q; из этого обзора);
- Адаптер USB 3.1 Gen1 – SATA3 на базе контроллера JMicron JMS578;
- Звуковая карта ASUS Xonar DX PCI-E x1 (обзор; экземпляр не из этого обзора);
- Корпус: открытый стенд.
Измерительное оборудование:
- Мультиметр Pecanta DT9205A;
- Мультиметр Mastech MY64;
- Пирометр Fluke 59 MAX.
Нюансы эксплуатации, разгон
Только бы здесь без приключений, только бы здесь… Мечтать, оказывается, не вредно…
реклама
Первый сюрприз обнаружился сразу: AMD Ryzen 1700 работает только на штатной частоте. Нет, не путайте с TurboCore.
TurboCore изначально вообще отключен (кто внимательно изучал галерею изображений BIOS, тот заметил это сразу).

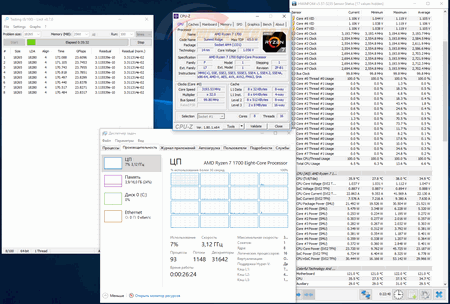

Хорошо, вручную включаем TurboCore вручную. Частота поднялась до 3200 МГц, но - не более. А ведь в однопоточной нагрузке в режиме TurboCore AMD Ryzen 7 1700 должен разгоняться до 3700 МГц. Налицо тот факт, что TurboCore у рассматриваемой материнской платы практически нерабочий.

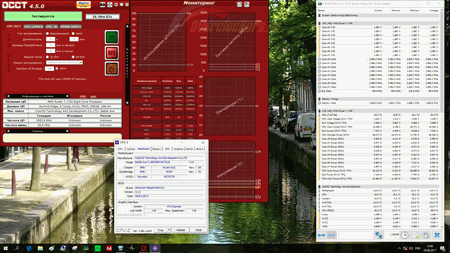

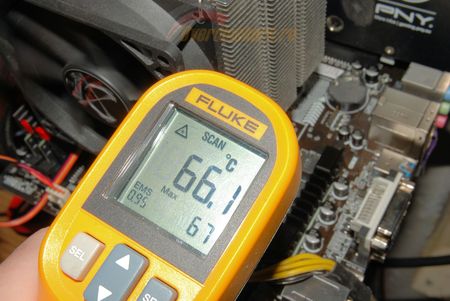

Защита VRM от перегрева? Ведь материнская плата бюджетная, радиатор – крохотный, процессор – одна из старших моделей. Замеры пирометром эту мысль опровергли: и после полутора часов работы OCCT 4.5.0 x64 в режиме «small data set» нагрев элементов цепи питания держался не выше ~67° C (с обратной стороны платы поверхность текстолита обладала схожим температурным режимом).
Попутно выявился еще один «баг» на программном уровне: некий датчик температур всегда держится на уровне 119-120.
реклама

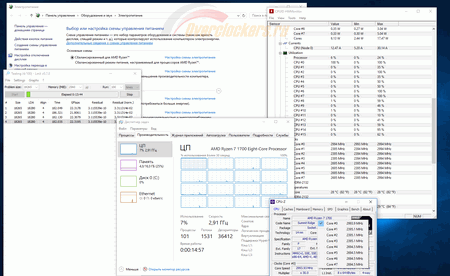

А вот с энергосбережением проблем нет: в моменты простоя частота ЦП исправно снижается до 1600 МГц при напряжении 0.86 В (отмечу, что его величина у Ryzen индивидуальна и у конкретного экземпляра процессора может быть иной).

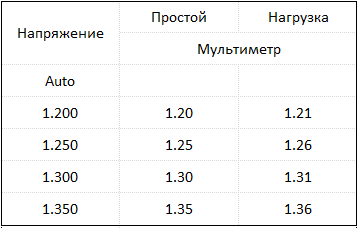

Ну и раз затронута тема напряжений, пройдемся по ней. Начнем с конца – оперативной памяти. Выставляется, по замерам мультиметром, оно весьма точно.
Из таблицы виден еще один сюрприз: по умолчанию системная плата ставит напряжение 1.3 В. Для любых модулей: перепробованы не только указанные в описании стенда комплекты G.Skill, но и еще ряд модулей DDR4, бывших в запасе – от Samsung OEM до «noname».
Напряжение SoC материнская плата вручную устанавливать не позволяет. И, в отличие от материнских плат ASRock, ASUS, Biostar, Gigabyte, MSI с современными BIOS на AGESA 1.0.0.6, оно от частоты памяти не зависит, а хаотичным образом (во всяком случае, тут систему понять не удалось) устанавливается в пределах 0.92 - 0.96 В. Для сравнения, даже бюджетные решения ASRock на AMD B350, у которых соответствующий параметр в BIOS отсутствует, все равно меняют его автоматически, поднимая по мере увеличения частоты памяти.

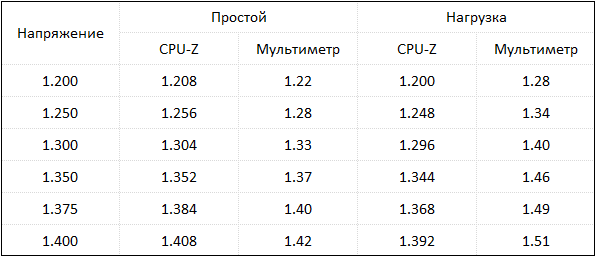

С напряжением CPU VCore тоже не все ладно:
Мало того, что программный мониторинг выдает неверные значения, надувая пользователя, речь идет о серьезном отклонении от реальности, да и разброс между значениями в простое и под нагрузкой очень велик и показывает тенденцию к увеличению по мере роста напряжения. Разгонять AMD Ryzen на данной материнской плате можно, но лучше подобрать что-то из CPU начального и среднего уровня.

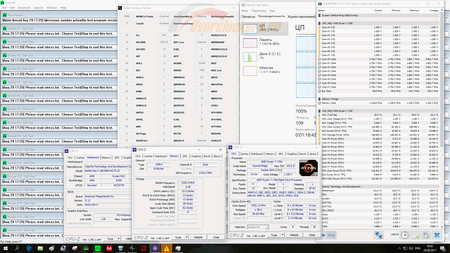

Разобравшись с напряжениями, приступим к разгону. С разгоном… сложно. Комплект G.Skill TridentZ DDR4-3600, в основе которого лежат микросхемы Samsung B-die (считаются самыми лучшими для разгона с Ryzen), не смог заработать даже на 2400 МГц. Комплект G.Skill Ripjaws V DDR4-4000 на микросхемах Samsung E-Die мне удалось запустить на 2667 МГц с таймингами 12-13-13. Это тоже не очень хороший результат, от полного «неуда» спасают лишь величины таймингов.

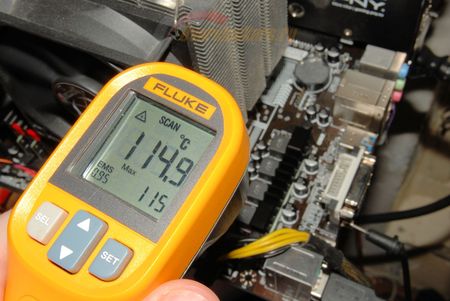

Что интересно, при данном разгоне можно обойтись и без обдува подсистемы питания процессора, но для этого надо быть отчаянным пользователем - температура элементов цепей питания процессора, формирующих напряжение CPU VCore, доходит до ~115° C:
В процессе экспериментов и тестов выявился еще один непонятный момент: иногда при включении или выходе из BIOS без сохранения настроек плата останавливается с текстом BlInitializeLibrary failed 0xc0000001 на черном экране. После нажатия кнопки «reset» система запускается без проблем. Что это, ошибка в самой модели материнской плате BIOS или брак конкретного экземпляра – судить сложно.
