Обзор и тестирование материнской платы Colorful Battle Axe C.AB350M-HD plus V14: когда тянет на экзотику (страница 2)

Внешний вид и декоративная подсветка

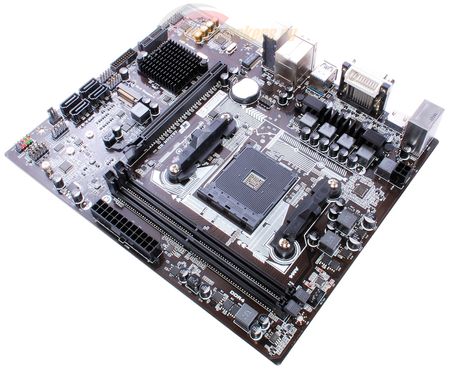

Материнская плата собрана на текстолите с покрытием темно-коричневого цвета, разъемы – черные, надписи и штриховка на плате – белым. Никаких украшений вроде вычурных вариантов или рисунков на текстолите.

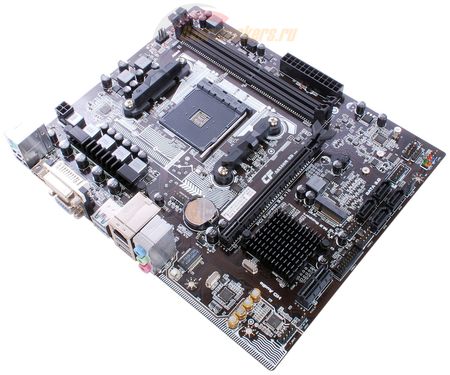

Обращает на себя внимание модифицированная планировка платы: микросхема набора системной логики смещена с правого угла платы в левый, из-за чего инженерам Colorful пришлось отказаться от одного слота расширения. И все лишь ради того, чтобы несколько иначе расположить посадочное место для устройств форм-фактора M.2 – вместо традиционного положения над или под первым слотом PEG. По всей видимости, ставилась цель вынести M.2 подальше от источников тепла в лице видеокарты и процессора.

Конечно, такая забота приятна, однако соответствующий SSD от перегрева в большинстве своем это не спасет. Но будет удобней, при необходимости, устроить направленный обдув.

Плата полностью лишена какой-либо собственной декоративной подсветки, но на ней установлен один четырехконтактный разъем для подключения RGB-подсветки. В первую очередь – версий стандартной системы охлаждения (BOX) процессоров AMD Wraith, оснащенных подсветкой.

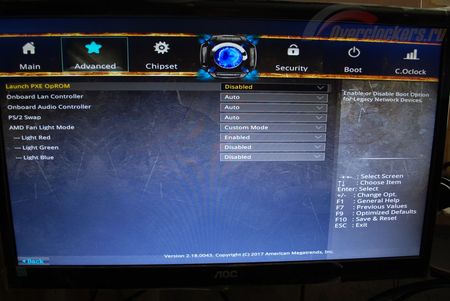

Управлять подсветкой можно прямо из BIOS материнской платы.

Система охлаждения

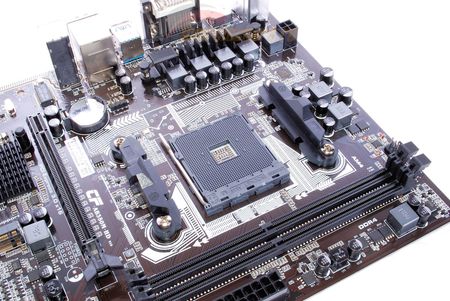

Система охлаждения процессора фиксируется благодаря стандартному для Socket AM4 креплению. Нужно понимать, что оно отличается от предыдущих процессорных разъемов AM3(+)/FM2(+) и из старых СО на плату Socket AM4 можно установить только те, что имеют крепление типа "качелька".

А вот все системы охлаждения, требующие установку собственных креплений, нуждаются в приобретении новых комплектов последних: у Socket AM3/AM3+/FM2/FM2+ отверстия имеют расположение 96 х 48 мм, тогда как у Socket AM4 - 90 х 54 мм.

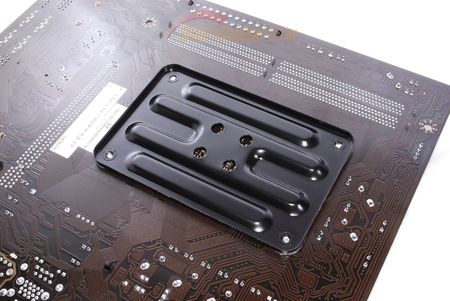

Colorful не стала экономить на качестве: с обратной стороны платы установлена полноценная металлическая упорная пластина.

На рассматриваемой плате Colorful установлено два радиатора - на микросхеме набора системной логики AMD X370 и на элементах подсистеме питания процессора, участвующих в формировании напряжения CPU VCore.

Никаких дизайнерских изысков, все просто. Однако именно «игольчатая» форма радиатора наиболее эффективна – площадь контакта металла с воздухом максимальная. Так что, если сравнивать с металлическими декоративными пластинами и прочей «красотой», вариант Colorful смотрится куда предпочтительней. Хотя проявить себя он не особо и сможет: TDP микросхемы AMD B350 составляет 5.8 Вт – тут просто нечему критически греться.

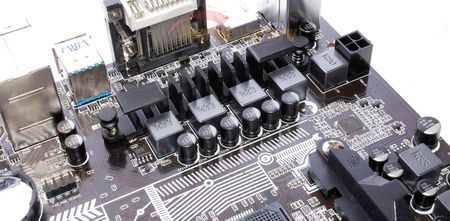

Радиатор цепей питания процессора и вовсе скромен, его форма прямо указывает на расчет эксплуатации в первую очередь с системами охлаждения процессора, где поток воздуха ориентирован перпендикулярно поверхности платы. И все же даже с системами охлаждения типа «башня» в штатном режиме работы его хватает с избытком: температура, согласно замерам пирометром, при использовании Ryzen 1700 и Scythe Katana 4, под нагрузками не превышает 70°C.

В обоих случаях используется крепление с помощью подпружиненных пластиковых защелок.

В вопросе возможности подключения вентиляторов Colorful Battle Axe C.AB350M-HD plus V14 очень бедна: есть всего два разъема – один четырехконтактный для процессорной системы охлаждения и один трехконтактный для прочих нужд.

Возможность контроля за оборотами имеется только на первом разъеме и только для ШИМ-вентиляторов (четырехконтактных). Вентиляторы старого типа подключения с тремя контактами на данной материнской плате неуправляемы вовсе. Соответствующие настройки есть в BIOS материнской платы (применяются не сразу, а только после перезагрузки):

Доступны варианты отключения регулировки, профиль «Smart Mode», где обороты меняются в зависимости от температуры (его можно перенастроить вручную), и профиль фиксированного уровня оборотов независимо от температуры.

Ради интереса я попробовал поэкспериментировать с небезызвестной программой SpeedFan (на момент написания этих строк актуальная версия – 4.52), но никакой реакции на изменение настроек не обнаружилось (для ШИМ-вентиляторов на разъеме CPU_FAN регулировка посредством SpeedFan работает).
