Подсистемы питания процессора и оперативной памяти
Архитектура процессоров AMD в исполнении Socket AM4 такова, что им требуется два основных питания, отличающихся значениями напряжений – собственно процессорных ядер (CPU Core Voltage) и отдельно кэша L3 (если он есть), контроллеров памяти, SATA, PCI-E и т.д. (CPU NB/SoC Voltage). Отдельным преобразователем обеспечивается питание оперативной памяти.
Питание процессора на материнской плате Colorful Battle Axe C.AB350M-HD plus V14 построено по схеме 4 фазы CPU VCore плюс 2 фазы CPU NB/SoC. Попарная спайка и/или удвоители не применяются. Используется ШИМ-контроллер Richtek RT3667BB, для которого конфигурация «4+2» является максимально поддерживаемой.
А вот транзисторы… Название производителя, думаю, вообще практически никто из читателей не слышал - Alpha & Omega Semiconductor. Честно говоря, я хоть и слышал о таковой, но на обзор материнская плата с продукцией этой компании попадается мне впервые.
реклама
В каждой из фаз используется по одному AON6414A и два AON6354

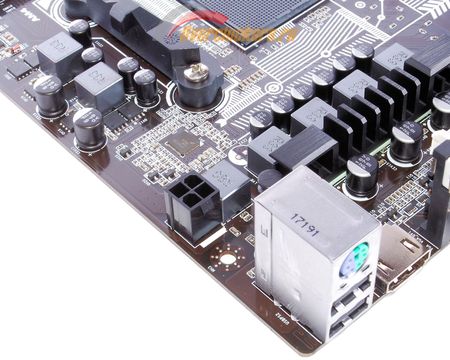

Приятная мелочь: четырехконтактный разъем дополнительного питания ATX хоть и расположен на самом краю платы, он развернут так, что его защелка не будет упираться ни в стенку корпуса, ни в блок питания.
Питание памяти работает под управлением ШИМ-контроллера также производства Richtek – RT8120A , в роли силовых элементов здесь также «Альфа и Омега» - один AON6414A и два AON6354.
