Система мониторинга

На плату установлено семь коннекторов 4 pin для вентиляторов (два – повышенной мощности для помп СВО). Помимо них ASUS оставила опцию в виде расширения количества вентиляторов. EXT_FAN – это разъем для подключения дочерней платы, рассчитанной на три вентилятора. В сумме материнская плата обладает потенциальным расширением до десяти разъемов.

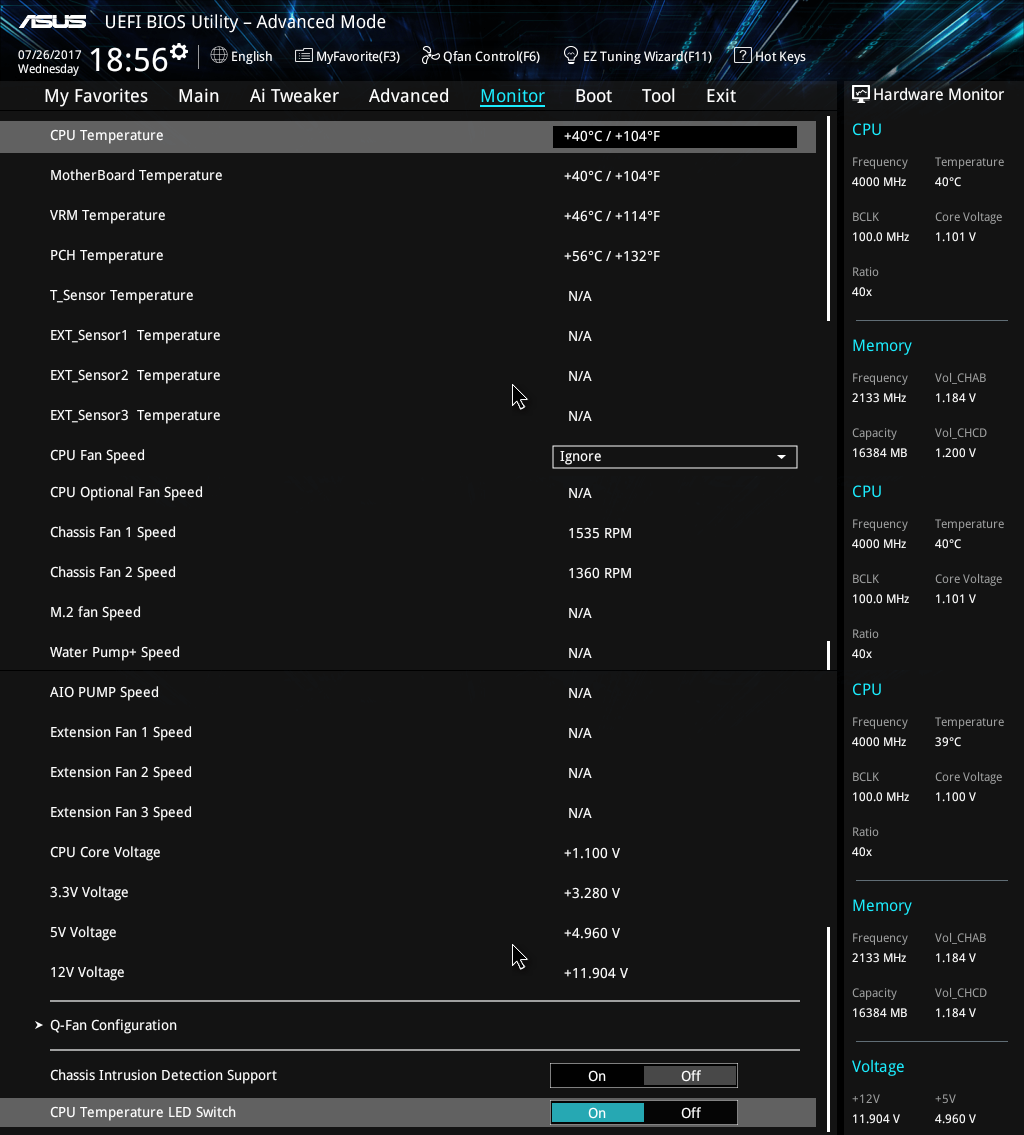

В разделе мониторинга и вентиляторов сосредоточены настройки последних. А на заглавной странице можно увидеть текущие параметры: напряжения, обороты подключенных вентиляторов или помпы.

В Q-Fan Configuration вкладок больше, а для автоматической настройки можно воспользоваться режимом Q-Fan Tuning. Плата сама протестирует возможности подключенных вентиляторов и создаст профили с оптимальными настройками. В ручном или полуручном режиме следует пройтись по вкладкам Chassis Fan(s) Configuration и Ext. Fan(s) Configuration.

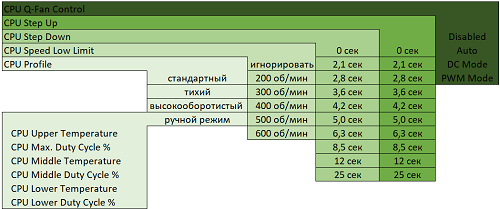

CPU Q-Fan Control

Настраивается по нескольким параметрам:

• CPU Q-Fan Control – контроль и настройка выключены, включены в автоматическом режиме, DC режиме (3pin), PWM режиме;
• CPU Step Up – задержка в секундах перед тем как будут повышаться обороты вентилятора (0, 2.1, 2.8, 3.6, 4.2, 5.0, 6.3, 8.5, 12, 25 сек);
• CPU Step Down - задержка в секундах перед тем как будут понижаться обороты вентилятора (0, 2.1, 2.8, 3.6, 4.2, 5.0, 6.3, 8.5, 12, 25 сек);
• CPU Speed Low Limit – минимальный обороты (игнорировать, 200, 300, 400, 500, 600 об/мин);
• CPU Profile – стандартный, тихий, высокооборотистый и ручной режим*.

Ручной профиль дает доступ к следующим настройкам:

• CPU Upper Temperature – максимальная температура при которой будут установлены обороты вентилятора в процентах от максимальных оборотов;
• CPU Max. Duty Cycle % - обороты вентилятора в процентах от максимальных оборотов;
• CPU Middle Temperature - промежуточная температура при которой будут установлены обороты вентилятора в процентах от максимальных оборотов;
• CPU Middle Duty Cycle % - обороты вентилятора в процентах от максимальных оборотов;
• CPU Lower Temperature - минимальная температура при которой будут установлены обороты вентилятора в процентах от максимальных оборотов;
• CPU Lower Duty Cycle % - обороты вентилятора в процентах от максимальных оборотов.

Исходя из рекомендаций, данных в инструкции, максимальный ток для процессорного вентилятора не должен превышать 1 А или 12 Вт.

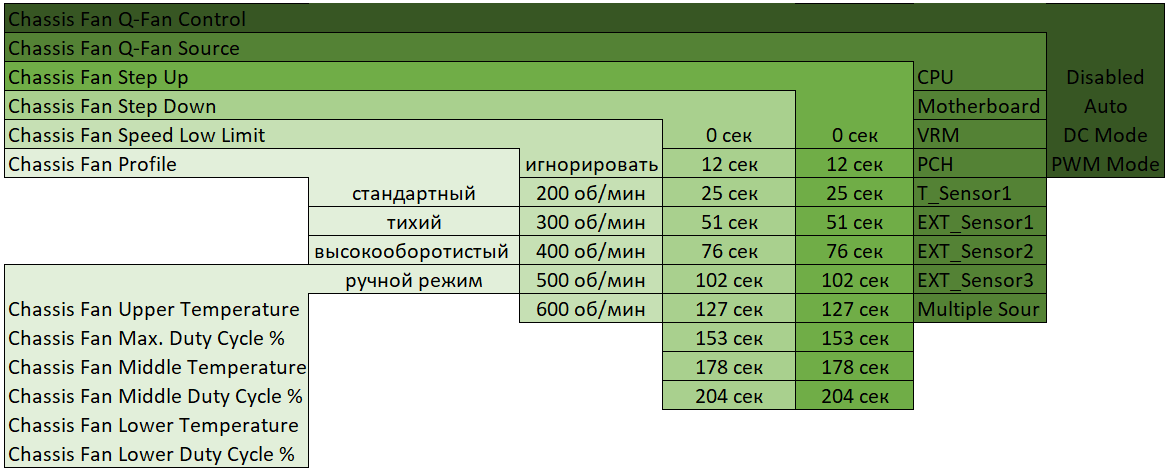

Chassis Fan 1, Chassis Fan 2, М.2 Fun

Эти три вентилятора настраиваются подобно CPU, но с небольшими изменениями. Временной интервал увеличения или уменьшения оборотов увеличился до 204 секунд, в том числе вырос и шаг ступени. А также можно задать значения полной остановки вентиляторов.

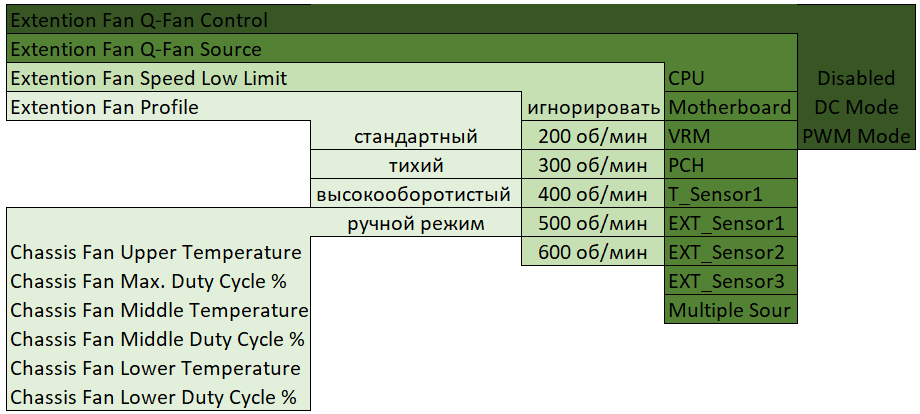

Ext. Fan(s) Configuration

Настройка Extension Fan 1, Extension Fan 2, Extension Fan 3 вентиляторов имеет некоторые особенности. Во-первых, для начала нужно подключить дочернюю плату и к ней вентиляторы. Активизируются настройки двух дополнительных термодатчиков. Во-вторых, убрана возможность выставить временные интервалы изменения оборотов. А также отключена опция остановки вентиляторов.

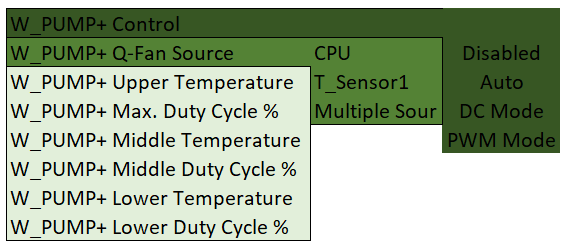

W_PUMP+ Control и AIO_PUMP

Настройка работы разъемов для помп СВО. Появилась опция привязки управления к трем параметрам на выбор. Зато можно выставить три контрольные точки. Разъем выдает до 3А. AIO_PUMP выдает до 1А.

• W_PUMP+ Control – контроль и настройка выключены, включены в автоматическом режиме, DC режиме (3pin), PWM режиме;
• W_PUMP+ Upper Temperature – максимальная температура при которой будут установлены обороты помпы в процентах от максимальных оборотов;
• W_PUMP+ Max. Duty Cycle % - обороты помпы в процентах от максимальных оборотов;
• W_PUMP+ Middle Temperature - промежуточная температура при которой будут установлены обороты помпы в процентах от максимальных оборотов;
• W_PUMP+ Middle Duty Cycle % - обороты помпы в процентах от максимальных оборотов;
• W_PUMP+ Lower Temperature - минимальная температура при которой будут установлены обороты помпы в процентах от максимальных оборотов;
• W_PUMP+ Lower Duty Cycle % - обороты помпы в процентах от максимальных оборотов.
