Система охлаждения

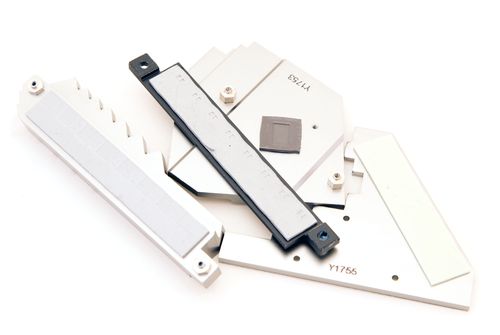

Основной нагрев происходит в области VRM над разъемом процессора. Восемь фаз питания, выполненных по технологии DR.MOS, могут выдержать большие токи, только им нужен массивный радиатор. Что, собственно говоря, разработчики ASUS и сделали.
Снизу область VRM дополнительно охлаждается пластиной через термопрокладку. Основной радиатор пусть и наделен правильной формой, да и вообще лишен ребер, но он в состоянии отвести до 250-300 Вт тепла без внешнего вентилятора. При этом температура будет достигать 80°C.
реклама
Вторая часть охлаждения в это время будет просто отдыхать, поскольку тепловыделение PCH ничтожно мало. А раз запас есть, пусть трудится на охлаждении M.2 слота. Для этого разбираете его и вставляете SSD, соединяя микросхемы и контроллер термопрокладкой с отделяющейся частью радиатора.

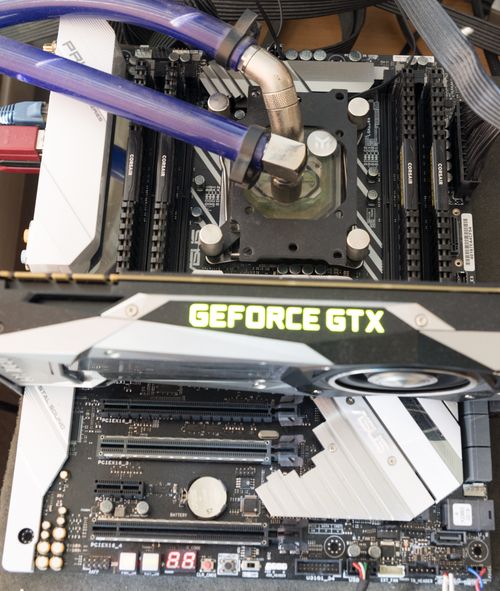

Тестовый стенд
Тестовая конфигурация:
- Материнская плата: ASUS Prime X299-Deluxe (Intel X299, LGA 2066);
- Процессор: Intel Core i9-7900X;
- Память: DDR4 Corsair Vengeance LPX 4 x 4 Гбайт;
- Основной накопитель: Samsung M.2 850 EVO;
- Вспомогательные накопители:
- М.2 Samsung 850 Evo 250 Гбайт;
- 2 x SSD OCZ Vertex 4 250 Гбайт;
- ASUS USB 3.1 Enclosure;
- Операционная система: Windows 10.
Режимы работы и разгон
реклама
Как всегда, материнская плата ASUS самостоятельно выбирает напряжения и режимы работы. Теоретически все должно соответствовать спецификациям Intel, так оно и произошло.
Процессор Intel Core i9-7900X работал в положенном ему диапазоне частот при плавающем напряжении. При штатной работе максимальная температура радиатора VRM достигла 59°C – более чем убедительный результат. В режиме разгона процессора (частота – 4.4 ГГц, напряжение – 1.175 В) температура радиатора доходила до 71°C без дополнительного охлаждения.
С включенным режимом XMP системная плата ASUS Prime X299-Deluxe автоматически выставила нужные напряжения на System Agent и легко прошла проверку на частоте оперативной памяти 3600 МГц.
Отметим, что в зависимости от типа используемого процессора материнская плата получила ряд ограничений.
Процессор с 44 линиями PCI-e:
- Три PCI-e слота 16х (16х/0х/0х, 16х/16х/0х, 16х/16х/8х);
- Два PCI-e слота 1х.
При этом один слот 1х делит пропускную способность с Wi-Fi адаптером, а второй слот 1х – с седьмым портом SATA.
Процессор с 28 линиями PCI-e:
- Два PCI-e слота 16х (16х/0х, 16х/8х);
- Один PCI-e слот 4х;
- Один PCI-e слот 2х;
- Два PCI-e слота 1х.
Четвертый слот (х4) делит пропускную способность с пятым и шестым портами SATA.
Процессор с 16 линиями PCI-e:
- Два PCI-e слота 16х (16х/0х, 8х/8х);
- Один PCI-e слот 2х;
- Три PCI-e слота 1х.
При этом один слот 1х делит пропускную способность с Wi-Fi адаптером, второй слот 1х – с седьмым портом SATA, четвертый (х4) – с пятым и шестым портами SATA. С любыми процессорами второй М.2 работает совмещенно с U.2.
