Прочая элементная база и особенности

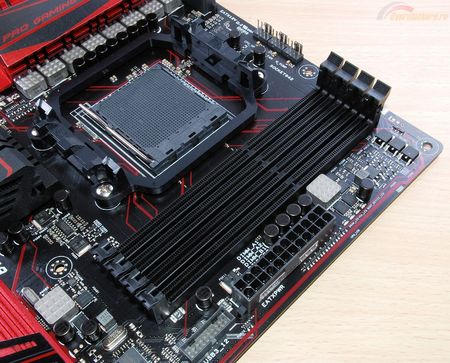

Слотов памяти четыре, допускается установка модулей DDR3 суммарным объемом не более 32 Гбайт, имеется поддержка профилей XMP и установка делителей для частот 800, 1066, 1333, 1400, 1600, 1866, 2133 и 2400 МГц.
Официально заявлена гарантированная поддержка только до 1866 МГц. Указаны также 2133 МГц, но это значение снабжено пометкой «О.С.», что означает «разгон» («overclocking») и не гарантируется их полная работоспособность. Нужно отметить, что с используемым комплектом DDR3-2400 G.Skill (Ares F3-2400C11D-16GAB) объемом 16 Гбайт (2 х 8 Гбайт) никаких проблем не возникало.

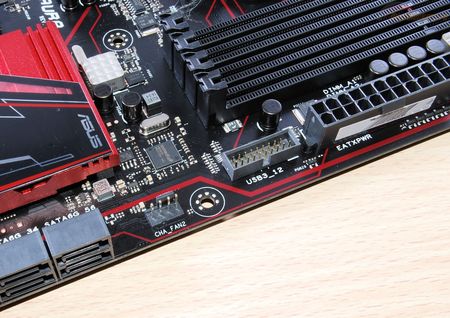

Под 24-контактным разъемом питания ATX размещена колодка для подключения двух портов USB 3.1 Gen 1 (старое название - USB 3.0).
реклама
Ее работа обеспечивается расположенным рядом контроллером ASMedia ASM1042A.

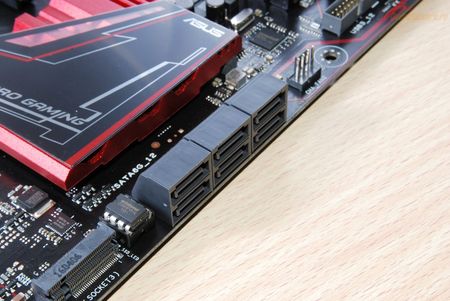

Дисковая подсистема реализуется на базе шести развернутых горизонтально к поверхности платы портов SATA3 – максимума возможностей южного моста AMD SB950. Никаких дополнительных контроллеров SATA на плате не установлено.

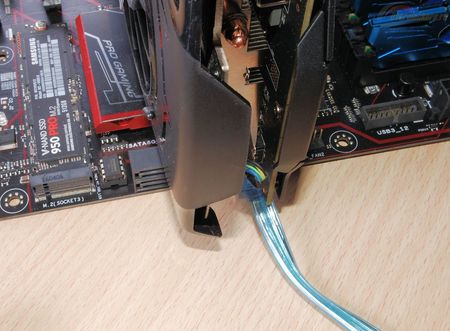

Нужно обратить внимание на то, что видеокарта, установленная в верхний слот PEG, может сильно ограничивать доступ к портам SATA
На фото XFX Radeon RX 480 GTR TripleX 8 Gb (AMD Radeon RX480 8 Гбайт) – далеко не самая массивная видеокарта.
реклама

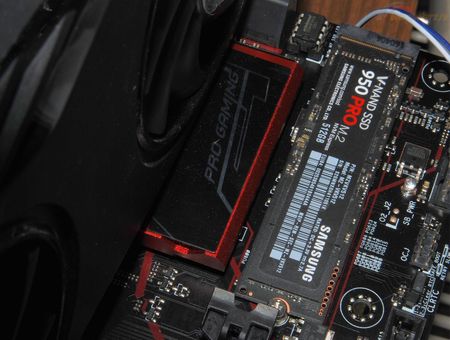

Также для реализации дисковой подсистемы можно использовать посадочное место M.2 NGFF, расположенное под радиатором набора системной логики.
Нужно учитывать лишь два момента:
- В этом разъеме будут работать SSD только с интерфейсом PCI-Express, тогда как M.2 SATA (например, ADATA Premier SP550, Crucial M500/M550/MX200/MX300, Plextor S2G/M6GV/M6G Plus, Samsung 850 EVO, SanDisk X400, Transcend MTS800/MTS600 и т.д.) в этом разъеме не опознаются и работать не будут;
- Интерфейс PCI-Express в этом разъеме – версии 2.0, что обусловлено возможностями платформы AMD Socket AM3+, которая PCI-E 3.0 не поддерживает, такие SSD, как Samsung 950 Pro/960 Pro/960 EVO, Plextor M8P, Toshiba OCZ RD400 и т.д. будут работать с ограничением быстродействия.

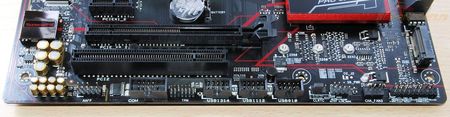

По нижнему краю платы мы обнаружим колодку панели управления корпуса системного блока (кнопки питания и перезагрузки, индикаторов работы, системного динамика), разъем для подключения вентилятора, колодку переключения режимов запуска материнской платы, три колодки для подключения шести портов USB 2.0/1.1, колодки TPM, COM и аудиоразъемов.

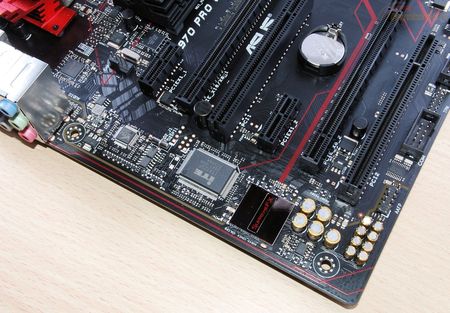

По правому краю платы инженеры ASUS разместили восьмиканальный аудиоконтроллер Realtek ALC1150, спрятав его под крышкой с надписью «SupremeFX». Комплект теплых ламповых конденсаторов на жидкостном электролите прилагается.
По соседству расположен контроллер ввода-вывода ITE IT8721F, который отвечает за работу разъемов PS/2 на задней интерфейсной панели материнской платы, системного мониторинга, регулировку оборотов вентиляторов и ряд других функций. Компанию ему составляет контроллер ASUS TPU.
Обычно сетевой контроллер, если ему не нашлось место на правом краю платы, прячется за колодкой аудиоразъемов, но здесь это не так. В данном месте на ASUS 970 Pro Gaming/Aura размещен контроллер ASMedia ASM1443, обеспечивающий работу интерфейса USB 3.1 Gen 2 на задней интерфейсной панели.

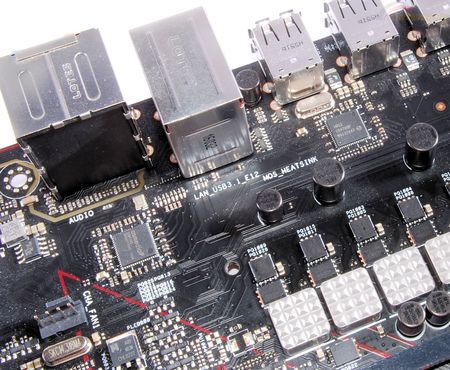

Гигабитный сетевой контроллер Intel I211AT (контроллер Intel на плате AMD смотрится чудно, но ASUS делает так весьма часто, не в последнюю очередь в силу того, что разработка Intel работает лучше Realtek) сдвинут в область USB-разъемов задней интерфейсной панели:

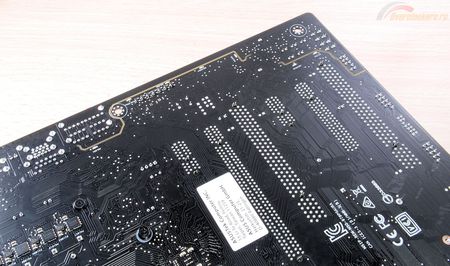

Если перевернуть плату, то можно обнаружить изоляцию аудиотракта от основной части платы участками текстолита, лишенными токоведущих слоев, что теоретически сокращает уровень наводок.
Вдоль изолирующей полосы размещены светодиоды красного цвета.
