Дизайн и особенности ASUS 970 Pro Gaming/Aura
Система охлаждения

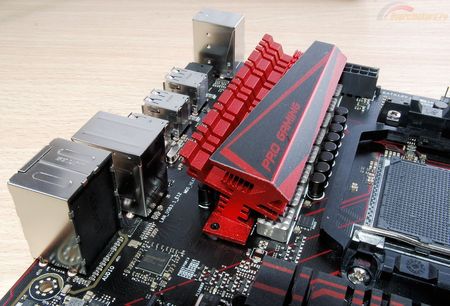

На плате установлено три радиатора: один на подсистеме питания процессора и по одному на северном и южном мостах набора системной логики.
реклама
В штатном режиме уровень нагрева вполне умеренный: элементы подсистемы питания процессора под нагрузкой, по показаниям пирометра, на открытом стенде прогреваются до 45° C в простое и до 78° C под нагрузкой.

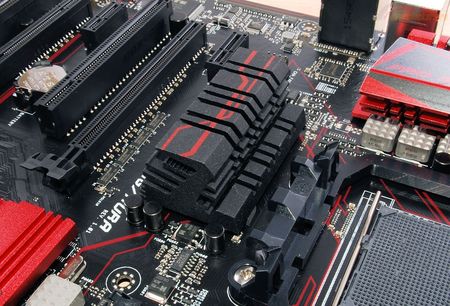

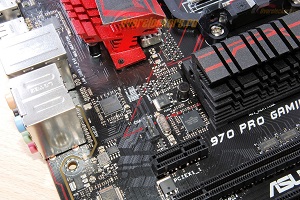

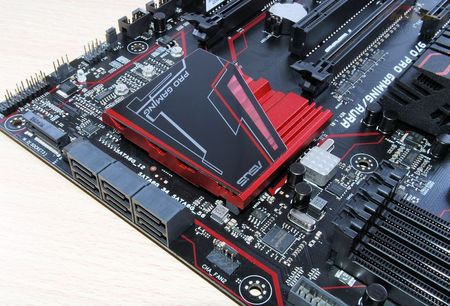

Радиатор северного моста набора системной логики (AMD970) – до 59° C (что немало, кстати). Радиатор южного моста (AMD SB950) – до 40° C в простое и 45° C под нагрузкой, имитируемой запуском двух копий Crystal Disk Mark на двух SSD-накопителях одновременно (Samsung 950 Pro 512 Гбайт и OCZ Trion 150 960 Гбайт, это не совсем верно, поскольку AMD SB950 сам подключен всего четыремя линиями PCI-E 2.0, но пусть будет так). Кстати, тут нужно учитывать тот момент, что радиатор южного моста в закрытом корпусе системного блока может подогреваться от PCIe M.2 SSD, т.к. стоят они практически вплотную.
Тут все зависит от температурного режима SSD (или иной платы расширения, которая может быть установлена в это посадочное место). Не стоит забыть и про видеокарту – если область ее VRM сильно нагревается. Точно также может возникнуть проблема с SSD, если владелец системы решит установить вторую видеокарту, например, для эксплуатации в режиме NVidia SLI или AMD CrossFire.

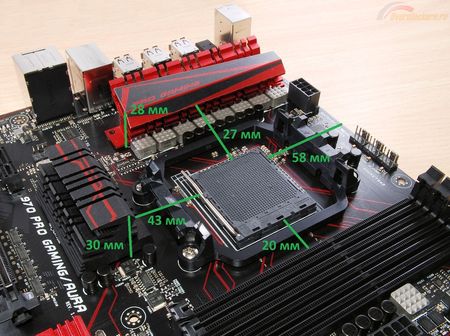

От системы охлаждения процессора требуется вписываться в следующие габариты:

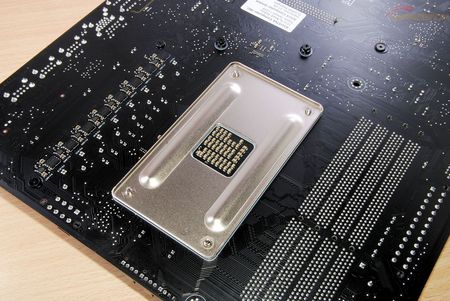

С обратной стороны материнской платы установлена полноценная металлическая силовая пластина, предохраняющая плату от деформации в случае установки системы охлаждения процессора с большой силой прижима.
реклама
Немного отвлекаясь, скажу, что на недавно приехавшей ко мне плате Biostar упорная пластина выполнена из металлического листа с покрытием из пластика, причем гайки с резьбой в ней фиксируются пластиком и не имеют контакта с металлом пластины.
Итог: уже при извлечении платы из коробки обнаружилось, что пластина висит в воздухе – гайки просто выпали из нее. Таким образом, пластина далеко не всегда бывает реальной, иногда это просто профанация.

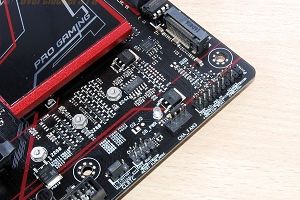

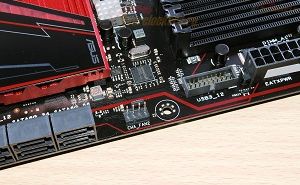

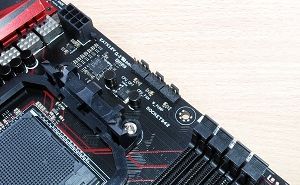

На количество разъемов для подключения вентиляторов инженеры ASUS не поскупились: оных целых шесть штук. Хотя ничего особо выдающегося в этом нет: ASRock 970A-G/3.1, побывавшая у меня на тесте чуть больше полугода назад, также оснащена шестью разъемами.
Материнская плата умеет управлять и трех-, и четырехконтактными (ШИМ) вентиляторами на обоих разъемах CPU_FAN* (регулировка осуществляет одновременно, не раздельно) и на разъемах CHA_FAN1-CHA_FAN3 (регулировка также общая). Для трехконтактных вентиляторов на разъемах CHA_FAN регулировка уровня оборотов поддерживается автоматически, для CPU_FAN* необходимо вручную активировать режим «DC Mode».
Для настройки поведения вентиляторов, в BIOS доступны четыре варианта: Standard («обычный»), Silent («тихий»), Turbo («скоростной») и Manual (по задаваемым пользователем уровням – от 40° до 90° C и от 60 до 100% оборотов).
На разъеме W_PUMP минимальный уровень оборотов – от «Ignore» и «100» до «600». Управление идет по задаваемым пользователем уровням – от 0° до 75° C и от 60 до 100% оборотов помпы. В чем техническое отличие – не совсем ясно, скорее всего – только в допустимых токах нагрузки на разъем. Ничто не мешает подключить к этому разъему и обыкновенный вентилятор – также имеется регулировка в «PWM» и «DC Mode».
Нужно отметить тот факт, что по умолчанию материнская плата управляет оборотами только процессорных вентиляторов, для включения регулировки на разъемах CHA_FAN1-CHA_FAN3 и M_PUMP пользователю необходимо самостоятельно зайти в BIOS и включить управление.
Подсистемы питания процессора и оперативной памяти

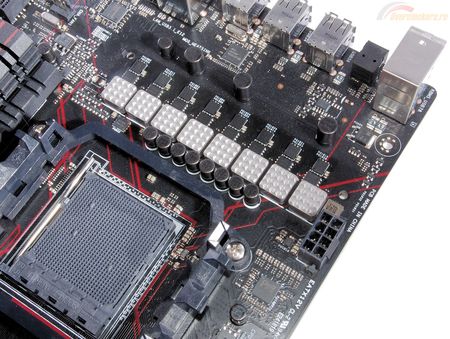

Визуально создается впечатление, что подсистема питания процессора в сумме имеет 8 фаз. И, увы, но ASUS 970 Pro Gaming/Aura не поддерживает процессоры AMD серии FX-9*** с тепловым пакетом 220 Ватт – официально допускается установка процессоров только с TDP не более 140 Ватт. К сожалению, под рукой нет ни одного процессора девятитысячной серии, а потому проверить, как плата работает с ними в реальности, нет возможности.
реклама
Вопрос на самом деле не такой простой: в последнее время среди производителей материнских плат стало распространяться веяние по CPUID определять такие процессоры и программно на уровне BIOS блокировать их полноценную работу. Материнская плата со сработавшей блокировкой либо останавливается на экране POST и не дает запустить ПК дальше, сообщая о недопустимо эксплуатации такого процессора, либо процессор всегда работает в режиме минимального множителя и напряжения и вывести его из этого состояния настройками BIOS невозможно.

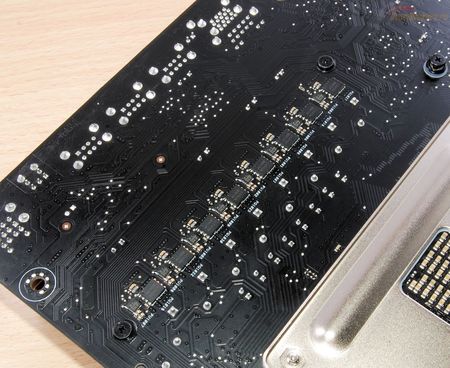

Преобразователь питания построен по схеме 7 (CPU Core) + 1 (CPU NB Core). В качестве силовых элементов используется продукция ON Semiconductor: связка из одного NTFMS4C09B и двух NTFMS4C06B на каждую из фаз. При этом по одному NTFMS4C06B каждой фазы размещены с обратной стороны платы, там же установлены микросхемы-драйверы фаз IR3535M от International Rectifier.

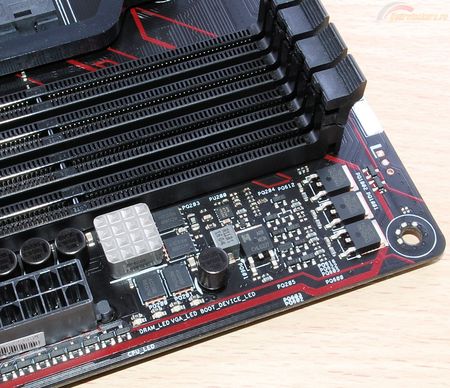

Питание оперативной памяти построено по однофазной схеме. В качестве ШИМ-контроллера используется Anpec APW8723.
В качестве мосфетов используются два NTFMS4C09B и два NTFMS4C06B.
