Установка

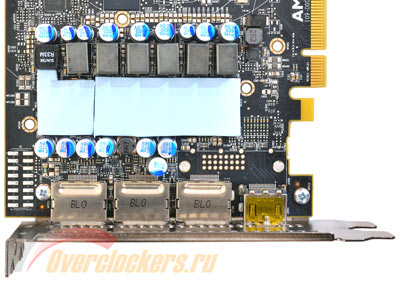

Перед последующей процедурой установки поверхность транзисторов цепи питания была протерта спиртом, как и сам кристалл графического процессора. В качестве проводника тепла от транзисторов к радиатору VRM использовалась Arctic Thermal Pad размером 50 х 50 мм и толщиной 1 мм, которая была разрезана пополам и наложена поверх периметра зоны цепи питания.
На внешней стороне с радиатором-«бэкплейтом» применялись Т-прокладки толщиной 0.5 мм и 1.5 мм.
реклама
Для плотного прижатия и во избежание контакта радиатора и текстолита в местах скопления транзисторов и драйверов была применена Т-прокладка Phobya толщиной 1.5 мм, полмиллиметровая, применялась на Г-образной поверхности площадки.

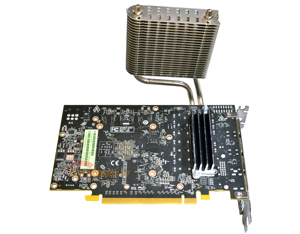

Крепление двух радиаторов между собой происходило двумя винтами, шайбами и гайками, через отверстия в печатной плате видеокарты с межцентровым расстоянием 74 мм.

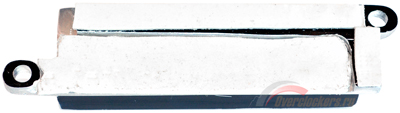

Приведем отпечаток на термопрокладке после съема конструкции с зоны цепи питания.
реклама
Нажим был хорошим, о чем свидетельствуют отчетливые отпечатки на T-прокладке. Что ж, все готово, пора перейти к опытам и посмотреть на результаты.
Тестовый стенд
Для тестирования на открытом стенде была собрана следующая конфигурация:
- Материнская плата: ASUS Crosshair IV Formula, BIOS 3029, Socket AM3;
- Процессор: AMD FX-8350 (4000 @4500 МГц, 200 х 22.5 при 1.462 В);
- Система охлаждения ЦП: СЖО;
- Термоинтерфейс: Arctic MX-2;
- Видеокарта: AMD Radeon RX 480 8 Гбайт;
- Системы охлаждения видеокарты:
- Arctic Accelero Hybrid III-120 + вентилятор Arctic Accelero Hybrid II-120, 120 х 120х 25 мм;
- Ice Hammer IH-900B + вентилятор Arctic F8 Pro, 80 х 80 х 34 мм;
- Термоинтерфейс: Arctic MX-4, Arctic Thermal Pad (50 x 50);
- Оперативная память: Crucial Ballistix Elite (BLE2CP8G3D1869DE1TX0CEU) DDR-III DIMM 16 Гбайт, 2 x 8 (PC3-15000) CL9;
- Накопитель SSD: Crucial M500 M.2, 240 Гбайт (CT240M500SSD4) SATA 6 Гбит/с, MLC;
- Блок питания: Zalman ZM1000-HP, 1000 Ватт;
- Монитор: BenQ VW2420H (Digital), 1920 x 1080;
- Контроллер управления воздушных и жидкостных СО: Aquacomputer Aquaero LT USB;
- Датчик потока: Aquacomputer Flow sensor high flow G1/4 for aquaero, aquastream XT ultra and power adjust (53068);
- Мультиконтроллер: Zalman ZM-MFC3.
Конфигурация системы жидкостного охлаждения центрального процессора и материнской платы:
- Ватерблок MB: EK-FB ASUS Crosshair 4 Nickel Acetal;
- Ватерблок: Phobya UC-2 Silver Nickel Plexi Edition;
- Радиатор: TFC X-changer Monsta Lite Radiator 420/360 – Black;
- Вентиляторы: три Floston Red Impeller 140 PML, 140 x 140 x 25 мм, 1200 об/мин;
- Резервуар: EK-RES X3 250;
- Помпа: EK-XTOP Revo D5 PWM (incl. pump);
- Защита от перегиба: Koolance Tubing Spring Wrap, Black [For OD: 13 мм (3/8")];
- Краны: Koolance Ball Valve;
- Быстроразъемные соединения: Alphacool HF quick release connector kit G1/4 inner thread - Black
- Используемая жидкость: дистиллированная вода;
- Термоинтерфейс: Arctic MX-2.
Инструментарий и методика
Применялось следующее программное обеспечение:
- Мониторинг: HWiNFO64 v5-34-2930;
- Прогрев GPU и VRM: FurMark 1.17.0.0;
- Регулировка вентилятора (подключаемого к видеокарте): ASUS GPU TweakII V 1.3.3.2;
- Операционная система: Windows 7 Ultimate 64-bit (Service Pack 1).

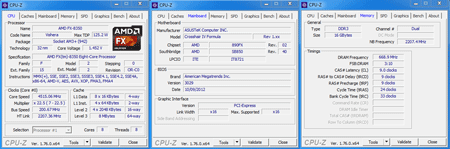

Процессор был разогнан множителем 22.5 х 200 МГц, итоговая частота составила 4500 МГц, HT/NB – 2200 МГц. На скриншоте значение завышено из-за особенности системной платы, в BIOS которой функции, отвечающие за стабильность, находятся в авторежиме.
В меню BIOS (3029 за 10/09/2012) платы во вкладке «Extreme Tweaker» в настройках установлены следующие параметры:
- Ai Overclock – Manual;
- CPU Ratio – x23.5;
- AMD Turbo CORE technology – Disable;
- CPU Bus Frequency – 200;
- PCIE Frequency – 101;
- DRAM Frequency – 1333 МГц (Auto);
- CPU Offset Voltage – 1.462 [0.065625];
- Все остальные настройки – по умолчанию (Auto).

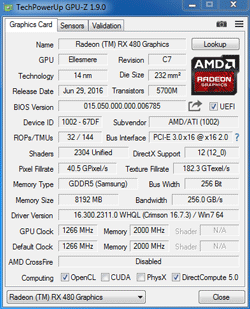

Использовалась видеокарта AMD Radeon RX 480 с установленным драйвером Crimson Edition 16.7.3.
реклама
На AMD Radeon RX 480 во время тестов вентилятор работал на определенных оборотах в минуту, выставляемых с помощью ASUS GPU TweakII V 1.3.3.2.
С эталонной системой охлаждения:
- 2D (Auto) – 19% ~ 800 об/мин;
- 3D (Auto) – 58% ~ 2345 об/мин;
- 75% ~ 3480 об/мин;
- 100% ~ 5060 об/мин.
С установленной системой охлаждения Arctic Accelero Hybrid III-120 применялся штатный вентилятор Arctic Accelero Hybrid II-120 (F12 120 x 120 x 25 мм PWM), который подключался напрямую к видеокарте:
- 2D (Auto) – 19% ~ 1200 об/мин;
- 3D (Auto) – 60% ~ 2400 об/мин;
- 70% ~ 2700 об/мин;
- 100% – 3000 об/мин.
С кулером Ice Hammer IH-900B использовался вентилятор Arctic Accelero Hybrid II-120 с подключением через переходник к мультиконтроллеру Zalman ZM-MFC3.
- 2100 об/мин;
- 2400 об/мин;
- 2700 об/мин.
На радиатор VRM устанавливался вентилятор Arctic F8 Pro, подключенный к мультиконтроллеру Zalman ZM-MFC3 с выставлением на постоянный режим работы 1300 об/мин. Кроме того, с его помощью фиксировалось общее потребление системы без учета монитора.
Звуковое давление измерялось шумомером Center 325 (погрешность +/-1.5 дБ) в ночное время суток (для уменьшения воздействия посторонних источников шума) с расстояния 0.3 м (30 см) по центру от вентилятора. Все бытовые приборы в помещении, издающие посторонние шумы, были отключены; уровень шума окружающего фона был зафиксирован на отметке в 28.5 дБ (Ambient).
Тестирование проводилось на открытом тестовом стенде при температуре окружающей среды 27-29 градусов по Цельсию. Графический процессор работал на номинальной тактовой частоте 1030 МГц, память не разгонялась и функционировала на 2000 МГц (эффективная 8000 МГц).

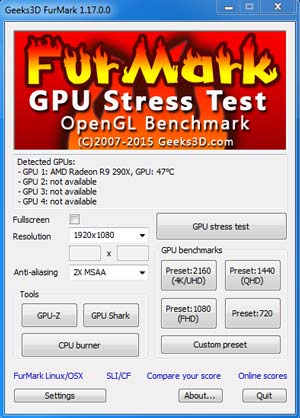

GPU прогревался FurMark 1.17.00 в течение десяти минут при следующих настройках:
- Resolution: 1920 х 1080;
- Anti-aliasing: 2 Х MSAA.
С последующим нажатием кнопки «GPU stress test».
В Crimson Edition 16.7.3 какие-либо настройки в «Глобальном WattMan» не применялись, все параметры находились по умолчанию.
Во время прохождения стресс-теста частоты графического процессора как уменьшались, так и возвращались к номинальному значению. Минимальная частота, зафиксированная в нагрузке – 608 МГц. С учетом колебаний средняя частота составила 910 МГц, кратковременно фиксировались 1077 и 1266 МГц. Среднеарифметическое значение HWiNFO64 отображало на уровне 880 МГц.
Температуры снимались с помощью HWiNFO64 v5-34-2930:
- GPU Temperature;
- VRM Temperature1;
Записывались самые высокие показатели. Для корректности данных между каждым режимом тестирования делалась пауза в 20 минут, во время которой температура графического процессора достигала первоначальных температур в простое.
