Холодный молот наносит ответный удар. Обзор и тестирование Ice Hammer IH-900B

для раздела Лаборатория

Оглавление

Вступление

Компания ICE Hammer выпустила новый VGA-кулер, предназначенный для пользователей, которые хотят заменить штатную турбину своей видеокарты на что-то более охлаждающее и тихое. Производитель позиционирует свое новое решение для энтузиастов как продукт топ-класса, хотя данная модель очень напоминает IH-700 B , что вполне предсказуемо. Ведь незачем в очередной раз изобретать велосипед, если можно улучшить и доработать старый. К сожалению, такая тенденция наблюдается у большинства производителей систем охлаждения. Коррективы ожидаемы: зачастую уже существующие конструкции слегка видоизменяют, их крепления адаптируют под требования новых видеоадаптеров.

Практически все давным-давно придумано, а если и есть впечатление, что этого еще не было, то идея окажется уже запатентованной, и каких-либо новшеств в индустрию «кулеростроения» не привнести. Одним словом, особо не разбежаться.

Думаю, не стоит представлять производителя, поскольку он давно известен своим модельным рядом систем охлаждения, предлагаемых за разумные деньги, как для процессоров, так и для видеокарт. В данном материале я постараюсь проследить, насколько понятие «топ-класс» сочетается со стоимостью продукта. Цена воплощения концепции «в металл» всегда играла свою роль, тем более в высшем сегменте, но как это отразилось на IH-900B?! В какую сторону?! Пора перейти от слов к делу.

350x60  7 KB

300x259  30 KB 300x259  31 KB

Упаковка и комплектация

300x436  30 KB. Big one: 730x1060  292 KB 300x436  30 KB. Big one: 730x1060  298 KB

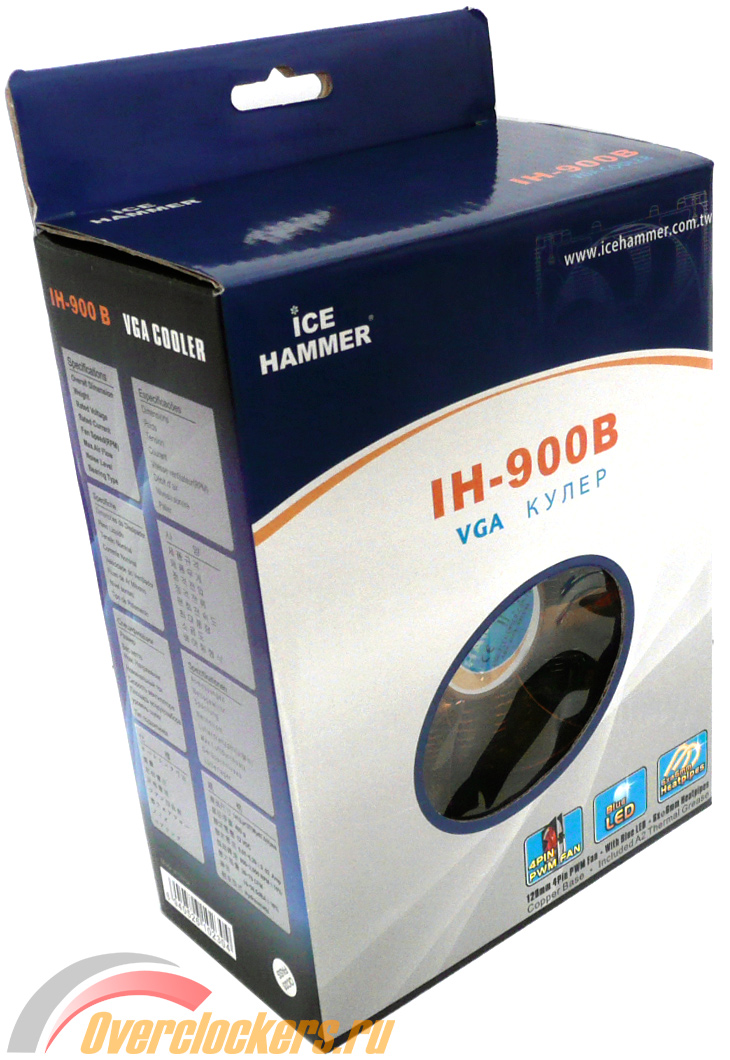

Предыдущие модели упаковывались в прозрачные блистеры, здесь же их сменила соответствующая позиционированию глянцевая картонная коробка в бело-синих тонах, с оранжевым наименованием модели. На титульной стороне в «окошке» видны лопасти вентилятора, входящего в комплект поставки. Под ним справа расположились три оформленные в виде пиктограмм особенности, обозначающие: вентилятор 4-хпиновый (ШИМ), крыльчатка с голубой подсветкой, шесть тепловых трубок диаметром 6 мм. На одном боку приводится изображение самого кулера, на другом - его спецификация. С тыльной стороны есть еще один вырез, через который видна подошва с защитной пленкой, рядом нашлось место перечню совместимых с кулером серийно выпускаемых видеоакарт.

450x253  106 KB. Big one: 800x450  302 KB

После открытия верхней крышки взгляду предстает контейнер с вырезом для удобства его извлечения из коробки, в котором прилагается вся оснастка. Под белым «пеналом» скрывается верхняя часть радиатора VGA-кулера.

300x316  30 KB. Big one: 750x789  302 KB 300x316  29 KB. Big one: 750x789  298 KB

По бокам IH-900B разместились подогнанные по размеру пластмассовые «емкости», которые обеспечивают дополнительную защиту во время транспортировки и надежную фиксацию внутри коробки.

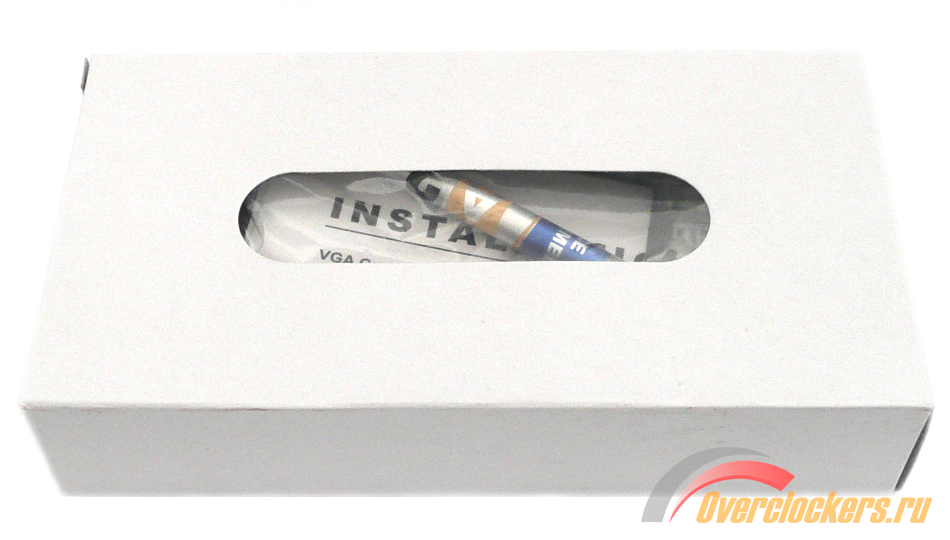

Комплект поставки традиционно помещен в упоминавшийся выше контейнер.

300x171  30 KB. Big one: 950x540  290 KB 300x171  30 KB. Big one: 950x540  297 KB

Каждая отдельная группа упакована в свой полиэтиленовый пакетик, а при извлечении всего этого добра возникает «эффект матрешки».

300x134  28 KB. Big one: 1100x493  282 KB 300x124  29 KB. Big one: 1000x414  228 KB

Идем до конца.





450x280  30 KB. Big one: 800x497  230 KB

В итоге получаем следующее:

  • Переходники – 2 шт.;
  • Термопаста с лопаткой;
  • Инструкция;
  • Винты с пружинами – 5 шт.;
  • Шайбы – 5 шт. красного цвета;
  • Шайбы – 5 шт. диэлектрические, на клеевой основе;
  • Гаечный ключ;
  • Наклейка с логотипом производителя;
  • Радиаторы RAM – 10 шт., предназначены для микросхем памяти;
  • Радиаторы VRM – 10 шт., маленькие, устанавливаются на модули напряжения;
  • Винты – 5 шт., два комплекта с двусторонней нарезкой.

На все радиаторы нанесен двухсторонний термоскотч черного цвета.

250x221  28 KB

Сравнение VGA - кулеров

Сделаем небольшое отступление от главной темы материала, снова затронув вопрос стоимости. Мое возвращение к нему не назовешь случайным, поскольку в ассортименте продукции Ice Hammer у IH-900B есть предшественник - IH-700B, со стоимостью в районе 700 рублей в розничной торговле. Обе модели схожи, но новинка ожидаемо, забегая вперед, отличается по производительности. Последнее неудивительно, ведь «семисотый молот» позиционируется как пассивное охлаждение, список поддерживаемых им видеокарт не столь велик и туда входят в основном ускорители среднего ценового диапазона. Впрочем, моей задачей было небольшое наглядное сравнение обеих СО.

Та же применяемая «квадратура», отличия кроются в форме ребер радиаторов и разном количестве тепловых трубок.

425x199  29 KB. Big one: 1200x564  297 KB

На «семисотом» прямой контакт, на его наследнике трубки «спрятаны» в основание. Различия есть и в размерах «подошв» радиаторов, монтажных отверстиях. У первого максимальное межцентровое расстояние составляет 53 х 53 мм, у второго список расширения длиннее.

450x211  30 KB. Big one: 1200x564  293 KB





Изначально планировалось провести их прямое сравнение, но так уж сложилось, что этим планам не суждено было сбыться. Среди тестовых видеокарт установка IH-700B оказалась возможной лишь на HD 6950. Для GTX 460/ GTX 580 штатный крепеж не приспособлен, да и если сопоставить основания с теплораспределительной крышкой GPU, становится ясно, что «подошва» «семисотого» слишком мала для стендовых продуктов NVIDIA.

Правда, я решил рискнуть и, позаимствовав вентилятор у старшего «собрата», провести испытания. Здесь в моей голове всплыли строчки из песни: «… вот новый поворот, и мотор ревет…». Но, к сожалению, в данном случае толку от «поворота» не оказалось. Окончательный крест был поставлен после установки IH-700B на графический ускоритель и запуска FurMark. На номинальных частотах за 100 секунд температура дошла до 100 градусов по Цельсию, а спустя еще 10 секунд перевалила за сотню. Приложение было свернуто, работа завершена, последовал демонтаж СО. К тестированию IH-900B я приступил, мягко говоря, в расстроенных чувствах.

Конструкция

По традиции основание снабжено защитной пленкой с предупреждающей надписью на ней: «Внимание! После снятия защитной пленки поверхность очистить» (вольный перевод, интерпретированный по смыслу).

450x357  200 KB. Big one: 700x556  441 KB

Действительно, сняв пленку, можно обнаружить остатки клея, так что предупреждение соответствует написанному, и перестраховочным его никак не назовешь.

На шесть никелированных тепловых трубок диаметром 6 мм напрессовано 58 рифленых алюминиевых пластин, толщиной 0.3 мм с шагом 1.9 мм. Они занимают сто двадцать мм длины трубок.

300x309  71 KB. Big one: 600x618  287 KB 300x309  30 KB. Big one: 600x618  284 KB

Размеры радиатора составляют 125 х 125 х 25 мм, выходящие из него ТТ загнуты U-образно, вливаясь в основание в одну линию с зазорами в 1.5 мм, аналогично напоминая литеру «V».

Полезная площадь «подошвы», способная обеспечить полное накрытие графического процессора, равна 57 на 62 мм, она состоит из двух частей. Внутренняя изготовлена при помощи формированного литья из алюминия с добавлением другого металла для придания твердости, с выемками под трубки. Материал контактной части – медь, после фиксации «половинок» вся поверхность обрабатывается фрезой и покрывается слоем никеля. Последнее придает всей конструкции более завершенный вид.





300x106  24 KB. Big one: 600x211  89 KB 300x105  22 KB. Big one: 600x211  70 KB

Свое отражение в основании СО увидеть можно, но побриться не получится, оно расплывающееся, матовое.

450x243  99 KB. Big one: 900x485  300 KB

При проверке «подошвы» линейкой на ровность был обнаружен небольшой зазор в полмиллиметра. После более внимательного рассмотрения оказалось, что края основания завышены по отношению к центру, вердикт - общая подгонка была проведена недостаточно тщательно. Впрочем, край с изъяном не оказывает особого влияния на эффективность, он нейтрален.

450x184  30 KB. Big one: 1000x409  295 KB

Вентилятор и переходники

Вентилятор

Это модель с семью лопастями в полупрозрачном кожухе. На фронтальной стороне приводится наименование производителя и маркировка - ABN: 2263 - 6988/98, на обратной - литера «S» на белом фоне и синий малоразборчивый штамп, который, скорее всего, указывает дату выпуска. Краткие характеристики вентилятора находятся на упаковочной коробке и сайте. Попробуем чуть позже разобраться, с чем и как его употреблять.

300x300  56 KB. Big one: 850x850  292 KB 300x300  30 KB. Big one: 850x850  299 KB

  • Напряжение/сопротивление - 12 вольт/0.07-0.29 Ам (MAX);
  • Создаваемый воздухопоток - 20-70 CFM;
  • Скорость вращения вентилятора - 800-2000 оборотов в мин. +/- 10%;
  • Уровень шума - 18-38.5 дБ +/- 10%.

По углам расположены синие светодиоды, сам вентилятор во время работы излучает оранжевый свет. Крепежные отверстия снабжены резиновыми антивибрационными прокладками в форме гвоздей.

450x203  29 KB. Big one: 900x405  286 KB

Вентилятор фиксируется двумя клипсами, которые вставляются в сделанные на ребрах радиатора пазы. Никаких трудностей его установка и снятие не вызывают.

450x253  30 KB. Big one: 900x506  294 KB

Переходники

450x123  29 KB. Big one: 955x260  135 KB

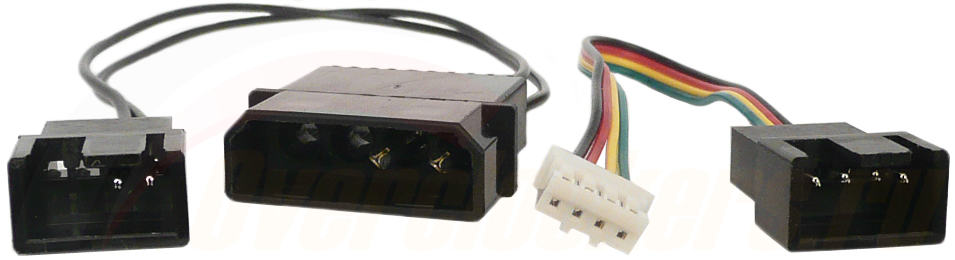

В комплект поставки входят два переходника. С помощью одного «4 пин – 4 пин» (справа) можно напрямую подключить стандартный «корпусной» вентилятор к видеокарте в разъем, предназначенный для её штатной турбины. Такой способ подключения обеспечивает полный контроль и регулирование как в ручном, так и в автоматическом режимах. На первый взгляд, может показаться, что вот она - мечта, которая осуществилась, но не все так просто, как хотелось бы.

При подключении вентилятора напрямую к плате не стоит забывать, что производителями графических ускорителей в BIOS закладывается режим работы стоковой турбины, которая зачастую не соответствует стандартным значениям вентиляторов. При этом нужно еще очень постараться, чтобы с установленной на видеокарту альтернативной системой охлаждения достигнуть «критической» точки, при которой количество оборотов начинает увеличиваться в авторежиме.

Конечно, существуют и другие способы. Первый – слить BIOS, отредактировать, внеся нужные параметры, залить обратно. Второй – обычный, прибегнуть к помощи Afterburner, двигая ползунок, куда вам вздумается. Если немного усложнить его, разблокировав и настроив шкалу, то можно поменять заложенные в неё минимум и максимум оборотов.

Есть и третий. Правда, он позволяет наблюдать только за оборотами. При таком способе используется переходник «2 пин-2 пин (Molex)» (слева на фото выше). В предназначенный для вентиляторов разъем подключения устанавливаем недостающий третий пин-контакт, отвечающий за мониторинг оборотов, а штекер для подключения к материнской плате. Это позволяет мониторить обороты. В переходнике для вентилятора только два контакта в «молексе», один подключается к блоку питания по линии 12 В линии, другой - «земля», что соответствует режиму работы в 1950 оборотов. Но будет чересчур шумно. Контакт из четвертого отверстия гнезда переставляем в первый, что будет соответствовать 850 оборотам с напряжением 5 В.

И, наконец, четвертый. Не прибегая к вышеперечисленным способам и не мороча себе голову, подключаем «вертушки» к контроллеру вентиляторов. Так сказать, все в одном флаконе.

Ниже – переходник, подвергшийся модификации (способ № 3).

450x249  30 KB

В записанных роликах демонстрируется работа IH-900B внутри корпуса…

и работа его вентилятора во время увеличения количества оборотов и проведения замеров уровня шума*.

*Сразу скажу, что для раздела «Звуковое давление» цифры замерялись в более позднее время суток, а точнее - в 3 часа ночи, и в другом помещение, поэтому есть отличия.

Перед началом запуска вентилятора делался замер окружающего фонового шума. На момент съемки он составлял 36 дБ. После ручной установки оборотов до 1000 RPM фоновое значение превзойти не удалось, при дальнейшем увеличении оборотов был зафиксирован рост звукового давления. С помощью реобаса удалось «выжать» максимум - 1800 оборотов в минуту с 48 дБ. «Холодный» старт начинался с отметки в 540 RPM, а минимальное значение составило 300 RPM и было получено в результате снижения во время работы.
