Тестовый стенд, методика тестирования и ПО
Компоненты СЖО:
Для охлаждения стендового процессора использовалась система жидкостного охлаждения CLC.
- Радиатор: ThermoChill 240 мм TA120.2 High Performance Radiator - Black;
- Вентиляторы: Noctua NF-F12 industrialPPC-24V-3000 IP67;
- Резервуар: Swiftech Plexiglas Small Form Factor;
- Помпа: Laing D5 5, 4500 об/мин;
- Жидкость: дистиллят 1 л;
- Топ: EK-D5 X-TOP - Acetal + EK-D5 Cover Kit (Nickel) Acetal;
- Соединение: быстроразъемные соединения Koolance с проходными термодатчиками AquaComputer, фитинги EK-CSQ 12/16 мм, адаптеры 90° и 45° G1/4, шланги PrimoChill PrimoFlex Advanced LRT 15.9 / 9.5 мм - Bloodshed Red (PFLEXA-58-R).

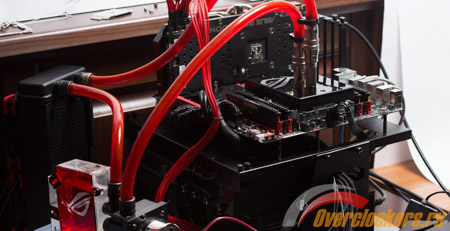

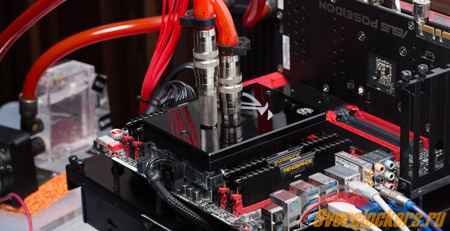

Так все выглядело в сборе.
реклама
Тестовая конфигурация:
- Материнская плата: ASUS Rampage V Extreme, LGA 2011-3, Intel X99, E-ATX;
- Процессор: Intel Core i7-5960X, 8/16, @4.5 ГГц 1.202 В, cash 4.0 ГГц 1.125 В;
- Система охлаждения процессора: СЖО CLC;
- Bitspower BP-ROGCR5EFCB-BK;
- EK-FB ASUS R5E - Acetal+Nickel;
- EK-Supremacy - Full Copper;
- Термоинтерфейс: Arctic Cooling MX-4;
- Оперативная память: DDR4 Corsair Vengeance LPX CMK32GX4M4B3600C18, 4 x 8 Гбайт @3200 МГц, 14-14-14-34 1T;
- Видеокарта: ASUS ROG Poseidon GTX 980 4 Гбайта;
- Накопитель SSD: Corsair Neutron XT (CSSD-N480GBXTB), 480 Гбайт;
- Блок питания: Corsair AX1200i, 1200 Ватт, 80 Plus Platinum (терморегулируемый вентилятор);
- Реобас: Lamptron FC5 V2;
- Корпус: открытый стенд Lian Li PC-T60B (модернизированный).
В составе тестового стенда используется блок питания Corsair AX1200i мощностью 1200 Ватт с сертификатом качества 80 Plus Platinum. Он отличается высоким уровнем КПД и очень высоким уровнем надежности. За охлаждение БП отвечает терморегулируемый вентилятор, который находится в состоянии покоя до того момента, пока нагрузка не превысит 40%. В процессе тестирования вентилятор Corsair AX1200i оставался абсолютно бесшумным, никак не влияя на показатели уровня звукового давления.
Методика тестирования и ПО
Нагрев процессора происходил при помощи программы LinX 0.6.4 с объемом задачи 8192 Мбайт в течение 20 минут для каждого режима. Для корректности данных между каждым режимом тестирования делалась пятиминутная пауза, во время которой система охлаждения достигала первоначальной температуры (состояние покоя).
Для мониторинга температуры ЦП за основу брались данные программы HWMonitor 1.28. На такой шаг пришлось пойти из-за невозможности отслеживать температуру восьми ядер утилитой Real Temp 3.80. Разница между показателями используемых приложений равна +/-1 градус.

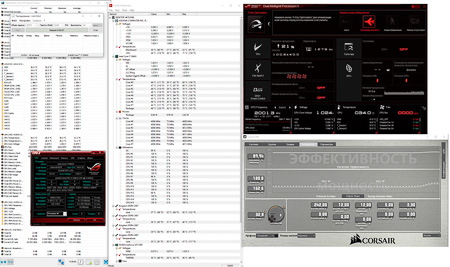

За мониторинг системы отвечали:
- HWMonitor 1.28;
- HWiNFO64;
- Real Temp 3.80;
- CPU-Z v1.71.1;
- Corsair Link.
Для наглядности используемые программы объединены в таблицу.
реклама
Выполняемая функция |
|
Нагрев CPU |
|
Мониторинг температуры CPU |
|
Дополнительный мониторинг CPU и системы, контроль напряжения и частоты CPU |
HWiNFO64; CPU-Z v1.71.1; Corsair Link |
Исследование возможностей участников тестирования проходило при средней температуре в помещении 28 градусов Цельсия, ее минимальное значение составляло 27, а максимальное – 29. При превышении (более 29 и менее 27) этих отметок тестирование не проводилось, поскольку при комнатной температуре в 30°C результаты разнились на 3-5 градусов в большую сторону (по сравнению с 28°C).
Основную часть времени тестирования температура держалась на отметке 28 градусов без каких-либо колебаний. Влажность воздуха в помещении на момент замеров – ~45%.

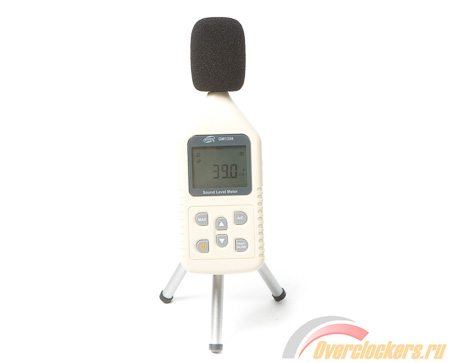

Измерение уровня звукового давления проводилось цифровым шумомером Benetech GM1358 (диапазон измерения 30-130 дБА) с расстояния 12 см. Уровень шума в помещении – 30.0-30.5 дБА. Тестирование проводилось ночью, когда присутствие посторонних звуков минимально. Производительность рассматриваемых систем охлаждения будет подгоняться под определенные шумовые нормы, при которых будет проходить тестирование.
- 30-31 дБ – режим абсолютно бесшумной работы.
- 33-35 дБ – режим низкого уровня шума, приемлемый для комфортной работы. В корпусе с хорошей шумоизоляцией или просто в нормальном корпусе работа СО не будет слышна.
- 37-39 дБ – режим нормального уровня шума, приемлемый для работы.
- 41-43 дБ – режим высокого уровня шума, мало подходящий для комфортной работы.
- 45 дБ и выше – режим очень высокого уровня шума и максимальной производительности. Подойдет, когда нужен результат, невзирая на уровень дБ.
Для управления скоростью вращения крыльчаток вентиляторов и помп использовался контроллер Lamptron FC5 V2, регулировка уровня тока на канал 0-12 В, ограничение мощности на канал 30 Вт.
Уровень потребляемого электричества
Для разминки начнем с измерения энергопотребления системы, которое замеряется с помощью блока питания Corsair AX1200i с поддержкой функции Corsair Link. Данные, полученные при нагрузке на процессор в LinX 0.6.4, приведены на графике в виде двух значений Power OUT и Power IN.
OUT | IN, Ватт
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Подготовка к тестированию
реклама

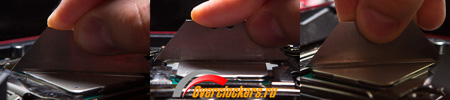

Прежде чем перейти к тесту, расскажу немного о своем знакомстве с процессором Intel Core i7-5960X. Оно было довольно занимательным: первый экземпляр восьмиядерного Haswell-E приказал долго жить спустя две недели при простой перестановке из ASUS X99-Pro в ASUS Rampage V Extreme. Благо это был боксовый вариант, который быстро заменили по гарантии. И новый процессор отличился немного горбатой крышкой.
Второй образец оказался более удачным, что меня порадовало. Правда, сам по себе Intel Core i7-5960X очень горячий, особенно в разгоне. Кроме того, результаты, полученные при его тестировании, заметно разнятся с показателями моего коллеги Ivan_FCB, приведенными в статье «Изучение нюансов разгона процессоров Intel Haswell-E». Возможно, все дело в том, что в его случае использовался шестиядерный ЦП i7-5930K. И поскольку поведение старшей модели в разгоне при прохождении стресс-тестов отличается от младшей, пришлось немного изменить методику тестирования и провести свое исследование для выбора программы прогрева CPU.

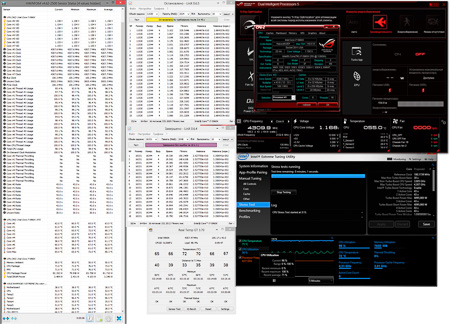

Стендовый процессор i7-5960X работал на частоте 4.3 ГГц при напряжении 1.150-1.158 В, сохраняя активность всех восьми ядер и с включенным Hyper Threading. На приведенном ниже графике отображены температуры ЦП при прохождении стресс-тестов с различными параметрами, в качестве системы охлаждения использовалась Corsair Hydro Series H110i GT, с вентиляторами, работающими на скорости 660 об/мин.
Градусы, °C
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Как можно видеть, при небольшом увеличении напряжения и легком разгоне i7-5960X обеспечивает очень высокие температуры в любом режиме стресс-теста LinX 0.6.5, причем эти скачки неравномерны.
Как следствие, нельзя говорить о валидности результатов, получаемых в LinX 0.6.5 с AVX 2.0 и восьмиядерным Haswell-E. По этой причине пришлось отказаться от его использования в пользу версии LinX 0.6.4 с объемом выделенной памяти 8192 Мбайт.
Данный режим как нельзя кстати подойдет для тестирования систем охлаждения, поскольку полученные в нем значения температур будут оставаться на высоком уровне, не переходя в критические. А самое главное – не будет лишних скачков.
Результаты тестирования
На графике ниже объединены результаты тестирования уровня шума (первое значение) и температур самого холодного и самого горячего ядер CPU (второе и третье значение соответственно). Для наглядности полученные данные упорядочены по ходу уменьшения температуры.
дБА | °C
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Заключение
Пожалуй, это было одно из самых приятных знакомств за последнее время. Я получил то, что хотел, и даже больше – мои ожидания полностью оправдались.
Если кратко, то Bitspower BP-ROGCR5EFCB-BK это универсальный, функциональный и эффективный «моноблок» для ASUS Rampage V Extreme. У него достаточно сильных сторон; конечно, о них подробно рассказывалось в ходе статьи, но теперь разберем их по пунктам.
Как известно, встречают по одежке, и в данном случае к дизайну не придраться – на мой взгляд, он шикарен. Словами это описать сложно, но вживую герой обзора смотрится лучше, чем продукт ЕК. Мне встречалось много интересных решений и проектов, и он заслуживает место в большинстве из них. При этом арсенал компании Bitspower содержит модели для 49 материнских плат, причем по нескольку вариаций для каждой.
Но перед нами водяное охлаждение, а значит, главное здесь – эффективность. И у Bitspower BP-ROGCR5EFCB-BK она на высоте. Нельзя сказать, что перед нами что-то сверхъестественное, но разница в четыре градуса существенна. А сочетание такого результата с качеством и функциональностью не может не радовать. Отдельное спасибо стоит сказать за водоблок VRM, который напоминает ватерблоки CPU начального уровня. Не скрою, меня это приятно удивило.
Что касается прочих особенностей, то идея со светодиодами смотрится необычно и перспективно, заслуживая дальнейшего развития. Можно установить в водоблок VRM пару светодиодов (или предусмотреть отверстия для них), либо светодиодную ленту под металлическую пластину водоблока чипсета, ведь места хватает. Впрочем, это тема для раздумья для тех, кто будет собирать проекты с использованием данных комплектующих.
А теперь о замечаниях, без которых никуда. Отметим нестандартный порядок установки компонентов СЖО: ватерблок CPU желательно ставить первым, а не последним. Водоблок VRM частично перекрывает слот M.2, затрудняя доступ к нему. Хотя это можно пережить, если установить SSD заранее. Расстроило и отсутствие термопасты в комплекте (с другой стороны, перед нами продукт для энтузиастов, у каждого из которых свои предпочтения). Предотвратить от покупки может и цена «моноблока»: в моем случае он обошелся в 210 евро, и то я попал на скидку, без «ROG Certified» данный продукт встанет в 180-199 евро без учета доставки.
Теперь пора подвести итоги. «Моноблок» Bitspower BP-ROGCR5EFCB-BK нельзя назвать идеальным комплектом, но он очень хорош для своего класса. Это дорогое удовольствие, но в его случае понимаешь, за что платишь, а альтернативы в мире СЖО могут быть еще дороже.
P.S. С учетом положительного впечатления, сложившегося по результатам обзора модели компании Bitspower, мы продолжим знакомство с ее ассортиментом. И следующим на очереди станет fullcover для видеокарты.
Благодарю за помощь в подготовке материала к публикации: donnerjack.
