Обзор и тестирование процессорного кулера Scythe Fuma (SCFM-1000) (страница 3)

Сама компания позиционирует новинку как двухсекционную систему охлаждения, основанную на наработках Scythe Mine 2, но, в отличие от нее, рассчитанную на применение в небольших корпусах. Нам обещают «лучшее охлаждение при более компактных размерах» (высота кулера всего 149 мм), а также использование усовершенствованных ребер и «подошвы» радиатора. На словах все гладко, а как оно на деле?

19 апреля 2016, вторник 06:00

Сергей Мнёв для раздела Лаборатория

Страница 3 из 5

Установка и совместимость

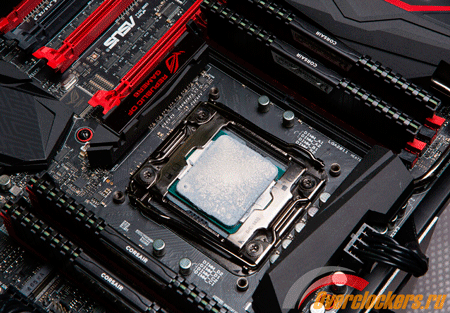

Весь процесс установки продемонстрирован ниже на анимированном (GIF) изображении. Все наглядно и понятно, а тем, у кого возникли какие-либо сложности в процессе, рекомендую обратиться к инструкции, идущей в комплекте, либо скачать ее с официального сайта.

На приведенном изображении отображен процесс установки на платформу LGA 2011-3, для прочих платформ (LGA 115Х, LGA 1366, AM2, AM2+, AM3, AM3+, FM1, FM2, FM2+) установка немного отличается, поскольку требует использования «бэкплейта» (крепежной пластины), идущего в комплекте.

450x313 435 KB. Big one: 1500x1043 3736 KB

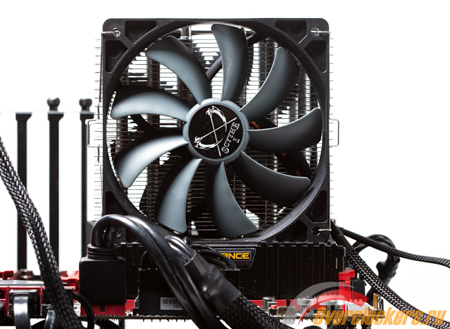

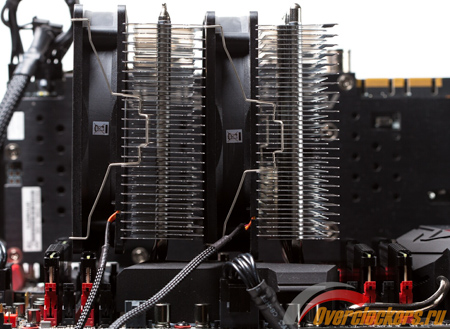

После сборки креплений нужно установить радиатор, прижав его специальной пластиной. Прижимная пластина фиксируется двумя винтами с помощью крестовой отвертки.

450x329 120 KB. Big one: 1500x1095 317 KB

450x329 137 KB. Big one: 1500x1095 384 KB

450x302 141 KB. Big one: 1500x1005 354 KB

Технические характеристики и соперники

В качестве оппонентов использовались не только проверенные временем решения, но и представители класса суперкулеров. Интересно проверить, как на их фоне покажет себя «крошка» Scythe.

К слову, все они в то или иное время уже побывали в нашей лаборатории, с их обзорами можно ознакомиться по приведенным ниже ссылкам.

Параметры/ Модель	Scythe Fuma (SCFM-1000)	Noctua NH-D15	Raijintek Tisis Core Edition	Phanteks PH-TC14PE	SilverStone Heligon HE01	Noctua NH-D15S	Thermalright Silver Arrow ITX	Zalman CNPS14X
Габариты радиатора (ДхШхВ), мм	137 x 130 x 149	165 х 150 х 161	140 x 122 x 161	140 x 122 x 161	140 x 122 x 161	150 x 135 x 160	154 x 103 x 165	140 x 126 х 160
Масса радиатора/ масса с вентилятором, г	- / 920	915 / 1300	915 / 1150	915 / 1150	915 / 1150	980 / 1150	710 / 870	770 / 875
Площадь рассеивания, см²	~7 300	~11 600	~12 600	~12 000	~10 200	~11 600	~10 000	~10 500
Типоразмер вентиляторов, мм	120	140 / 120	140 / 120	140 / 120	140 / 120	140 / 120	140 / 120	140 / 120
Тип конструкции	Башня	Башня	Башня	Башня	Башня	Башня	Башня	Башня
Количество секций, шт.	2	2	2	2	2	2	2	2
Ребра (цвет)	Алюминий (серебро)	Алюминий (серебро)	Алюминий (маслянисто-черный)	Алюминий (матово-черный)	Алюминий (серебро)	Алюминий (серебро)	Никелированный алюминий (черный)	Алюминий (серебро)
Количество ребер	47*2=94	(38+7) *2=90	44*2=88	43*2=86	51+48=99	45 (38+7) *2=90	52 (40+6+6) *2=104	45+48=90
Расстояние между ребрами, мм	2.0	2.0	2.0	2.0	2.0	2.0	2.1	1.9
Толщина ребра, мм	0.4	0.5	0.5	0.5	0.5	0.5	0.3	0.4
Тепловые трубки (цвет)	Никелированная медь (серебро)	Никелированная медь (серебро)	Медь (маслянисто-черный)	Никелированная медь (серебро)	Никелированная медь (серебро)	Никелированная медь (серебро)	Никелированная медь (черный)	Медь
Диаметр тепловых трубок, мм	6	6	8	8	6	6	6	6
Количество тепловых трубок	6	6	5	5	6	6	6	6
Основание	Медь с никелевым покрытием	Медь с никелевым покрытием	Медь с никелевым покрытием	Медь с никелевым покрытием	Медь с никелевым покрытием	Медь с никелевым покрытием	C1100 чистая медь с никелевым покрытием	Медь
Габариты основания (ДхШхВ), мм		40 x 38 x 12.0	45 x 42 x 14.5	45 x 40 x 14.5	42 x 38 x 13.0	40 x 38 x 12.0	42 x 40 x 10.0	34 х 34 х 8.0
Конструкция основания	Состоит из двух медных пластин, между которыми пропаяны тепловые трубки. ТТ находятся друг от друга на расстоянии ~1.5 мм	Состоит из двух медных пластин, между которыми пропаяны тепловые трубки. ТТ находятся друг от друга на расстоянии ~1.0 мм	Состоит из двух медных пластин, между которыми пропаяны тепловые трубки. ТТ находятся впритык к друг другу	Состоит из двух медных пластин, между которыми пропаяны тепловые трубки. ТТ находятся впритык к друг другу	Состоит из двух медных пластин, между которыми пропаяны тепловые трубки. ТТ находятся друг от друга на расстоянии ~1.5 мм	Состоит из двух медных пластин, между которыми пропаяны тепловые трубки. ТТ находятся друг от друга на расстоянии ~1.5 мм	Состоит из двух медных пластин, между которыми пропаяны тепловые трубки. ТТ находятся друг от друга на расстоянии ~1.5 мм	Медная пластина с припаянными к ней тепловыми трубками. ТТ находятся вплотную друг к другу
Модель вентилятора	SY1225SL12M-CJP	SST-FHP141-H	SST-FHP141-H	SST-FHP141-H	SST-FHP141-H	Noctua NF-A15 PWM (1500)	Thermalright TY-149	ZP13525BLL
Размер вентилятора, мм	120	140	140	140	140	140	140	135
Вентиляторов в комплекте, шт	2	1	1	1	1	1	1	1
Возможное количество установленных вентиляторов (зависит от количества крепежей в комплекте), шт	3	3	3	3	3	2	1	2 (+1)
Цена, $	~58.00	~99.00	~75.00	~99.00	~75.00	~80.00	~59.99	~54.99

Таблица совместимости кулеров в базовой комплектации.

Совместимость кулеров в базовой комплектации	Scythe Fuma (SCFM-1000)	Noctua NH-D15	Raijintek Tisis Core Edition	Phanteks PH-TC14PE	SilverStone Heligon HE01	Noctua NH-D15S	Thermalright Silver Arrow ITX	Zalman CNPS14X
Совместимость	Intel LGA 115X, 2011/ 2011-3; AMD Socket AM3, FM2	Intel LGA 115X, 2011/ 2011-3; AMD Socket AM3, FM2	Intel LGA 115X, 2011/ 2011-3; AMD Socket AM3, FM2	Intel LGA 115X, 2011/ 2011-3; AMD Socket AM3, FM2	Intel LGA 115X, 2011/ 2011-3; AMD Socket AM3, FM2	Intel LGA 115X, 2011/ 2011-3; AMD Socket AM3, FM2	Intel LGA 115X, 2011/2011-3; AMD Socket AM3, FM2	Intel LGA 115X, 2011/2011-3; AMD Socket AM3, FM2

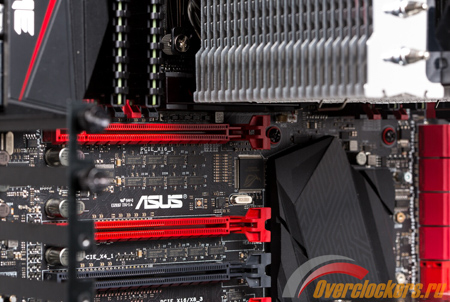

Перекрытие первого (верхнего) слота PCI-E	Не перекрывает	Перекрывает частично, но возможность установки видеокарты есть	Не перекрывает	Не перекрывает	Не перекрывает	Не перекрывает	Перекрывает	Не перекрывает
Перекрытие радиатором слотов памяти с обеих сторон, количество (для высоких радиаторов модулей памяти) LGA 115X / LGA 2011	0-0-0-0 \| 0-0-0-0	0-0-0-0 \| 0-0-0-0	0-0-0-Х \| 0-0-0-0	0-0-0-Х \| Х-0-0-0	-	-	-
Перекрытие кулером слотов памяти с обеих сторон, количество (для высоких радиаторов модулей памяти) LGA 115X / LGA 2011	0-Х-Х-Х \| 0-0-0-0	Х-Х-Х-0 \| 0-0-0-0	Х-Х-Х-Х \| 0-0-0-0	Х-Х-Х-Х \| Х-0-0-0
