Обзор и тестирование материнской платы Biostar Hi-Fi H170Z3: гость из-за рубежа (страница 4)

Возможности BIOS Setup

Примечательный факт: Biostar не забросила поддержку платы – последняя версия BIOS обозначена H17BR225 и выпущена буквально накануне публикации этого обзора – 29 марта 2016 года.

По умолчанию доступ к таймингам и частоте памяти заблокирован, для возможности их изменения необходимо изменить параметр Memory profile на Manual.

Напряжение оперативной памяти меняется еще более интересно: параметр DRAM Voltage с помощью кнопки «+» на клавиатуре изменяется с Auto на SPEC, а затем на 1.200 В и только после этого, с помощью кнопки «-» на клавиатуре можно выставить значения меньше, чем 1.200 В. Шаг изменения напряжения колеблется в пределах 0.012-0.013 В, в отдельных случаях – 0.063 В.

Напряжение PCH формально должно меняться в пределах от 1.053 до 1.400 В, однако в реальности у данного параметра доступны только два варианта – Auto и SPEC.

Напряжения CPU VCCIO и CPU VCCSA завязаны друг на друга, фактически меняется только CPU VCCSA : параметр CPU SA(VCC_IO) Voltage с помощью кнопки «+» на клавиатуре изменяется с Auto на SPEC, а затем на 1.050 В и только после этого с помощью кнопки «-» на клавиатуре можно выставить значения меньше (0.988, 0.925 и 0.902 В). Шаг изменения напряжения свыше 1.050 В колеблется в пределах 0.012-0.013 В.

Тестовый стенд

Тестирование Biostar Hi-Fi H170Z3 проходило в составе следующей конфигурации:

• Материнская плата: Biostar Hi-Fi H170Z3 (BIOS H17BR225);
• Процессор: Intel Core i3-6100 3700 МГц;
• Система охлаждения: Thermalright Silver Arrow SB-E с одним вентилятором Thermalright TY-143;
• Термоинтерфейс: Arctic Cooling MX-2;
• Оперативная память: 2 х 4 Гбайта Hynix BFR DDR3-1600 (11-11-11-28-1T; 1.5 В);
• Видеокарта: MSI GeForce GTX 970 Gaming 4G (обзор, экземпляр не из этого обзора);
• Блок питания: Corsair HX750W 750 Ватт (отдельно не тестировался; незначительно доработан по элементной базе);
• Системный накопитель: Samsung SM951 256 Гбайт (Samsung UBX + 16 нм MLC ToggleNAND Samsung, BXW2500Q; из этого обзора);
• Корпус: открытый стенд.

Особенности эксплуатации

Скорее всего, рассматриваемая материнская плата будет эксплуатироваться в паре с достаточно незатейливой системой охлаждения процессора, однако не хочется проходить мимо одного момента: при установке усилительной пластины есть риск замыкания выводов элементов подсистемы питания CPU.

Во избежание этого необходимо подкладывать дополнительную прокладку.

Думаю, всем уже хорошо известен тот факт, что многие бюджетные материнские платы современности, несмотря на обширный список поддерживаемых процессоров (CPU Support List), на самом деле довольно-таки плохо выдерживают более-менее заметные нагрузки – срабатывает защита подсистемы питания ЦП от перегрева.

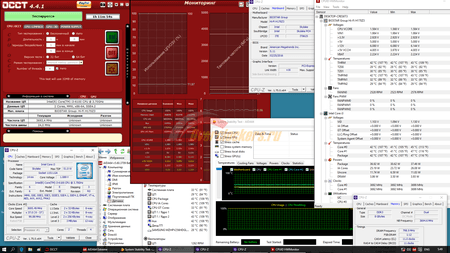

К счастью, модель Biostar Hi-Fi H170Z3 не относится к таковым и прекрасно справилась как с Intel Core i3-6100,…

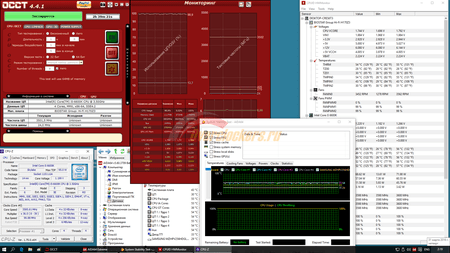

… так и с Intel Core i5-6600K.

Никаких проблем с перегревом , никаких срабатываний защиты преобразователей питания. Одна незадача: разгон действительно невозможен.

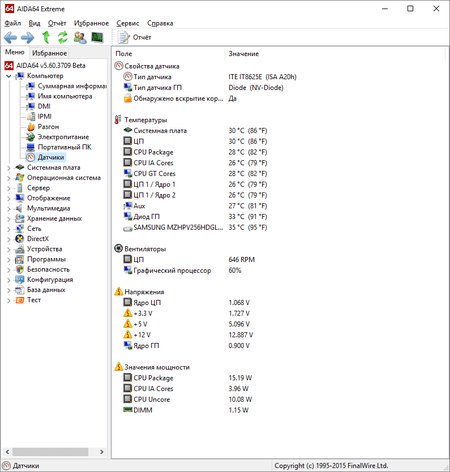

Доступный программный мониторинг весьма скромен, нет даже напряжения оперативной памяти.
