Дисковая подсистема представлена одним SATA-Express и четырьмя SATA 6 Гбит/с (два выполнены в едином с SATA-Express корпусе).

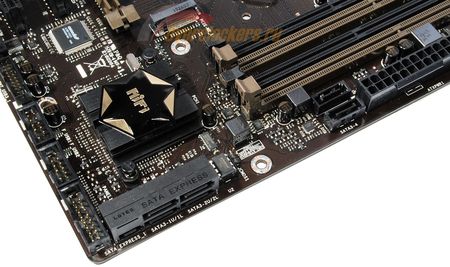

SATA-Express и пара SATA3, выполненные в едином корпусе, могут быть накрыты кожухом системы охлаждения длинномерной видеокарты. Благодаря их ориентации вдоль поверхности платы, они не будут заблокированы, но отключение/подключение накопителей к этим разъемам будет затруднено.

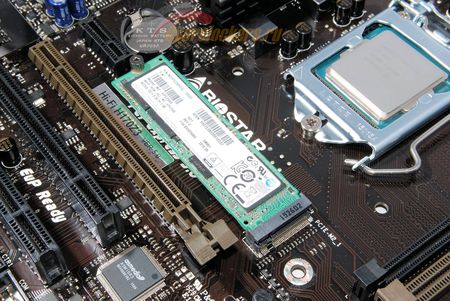

В центре платы размещено посадочное место под устройства форм-фактора M.2 NGFF типоразмеров 2224, 2260 и 2280.
реклама
На нижнем краю платы нет буквально ни миллиметра свободного пространства, инженеры Biostar заполнили все.
Справа налево: колодка фронтальной панели корпуса (кнопки управления, системный динамик, светоиндикаторы), две колодки для подключения четырех портов USB 2.0/1.1, одна колодка для подключения двух портов USB 3.0/2.0/1.1, колодка COM-порта (поддержка RS-232 обеспечивается микросхемой UTC 75232G), колодка CIR, колодка LPT, разъем для подключения вентилятора, колодка SPDIF, колодка аудиоразъемов передней панели корпуса.
По левому краю платы расположился аудиотракт и контроллер ввода-вывода (I/O) ITE IT8625E.

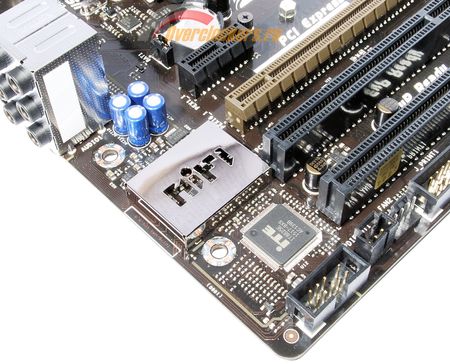

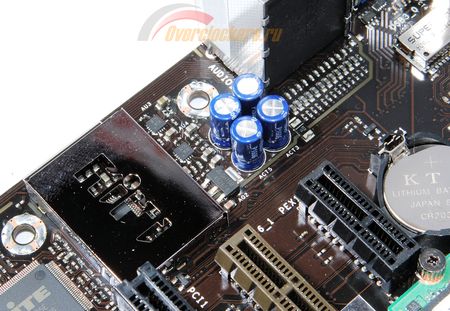

Одной из особенностей платы маркетологи Biostar представляют «продвинутую аудиоподсистему». Красивая алюминиевая крышечка (теоретически защищает аудиоконтроллер от наводок), пара неких операционных усилителей с маркировкой «36135» (опознать не удалось) и блок конденсаторов на жидкостном электролите.

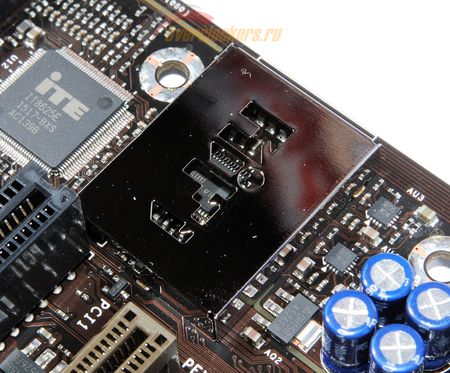

Однако ж, если присмотреться к крышке более внимательно, можно увидеть, что под ней скрывается вполне себе заурядный Realtek ALC892.
реклама

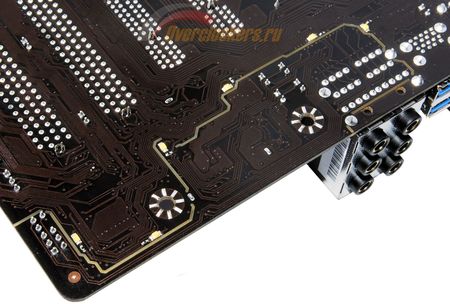

Венцом картины является наличие пустых участков текстолита, которые (по замыслу Biostar) должны защищать аудиотракт от наводок (как и крышка). Вопрос о пользе от этих приемов спорный, но они есть и никому не мешают.
Здесь же можно видеть светодиоды вдоль полос пустого текстолита, которые светятся белым во время работы системы. Свет очень яркий и заметный. А под крышкой аудиоконтроллера скрыты светодиоды красного цвета, которые светятся при подключенном к материнской плате питании. Вся подсветка неотключаемая (во всяком случае, в BIOS версии H17BR225 не удалось найти соответствующих параметров).
За задней панелью интерфейсных разъемов можно обнаружить еще три контроллера. Самый важный – сетевой.
Далеко не на каждой материнской плате начального и среднего уровня встретишь контроллер Intel I219-V. Мало того, ему сопутствует фирменная технология Biostar, защищающая сетевой стек от поражения электрическими разрядами (статика, молния и прочее) – «Super Lan Surge Protection». Об особенностях реализации Biostar не распространяется, ограничиваясь общими словами и графиком.

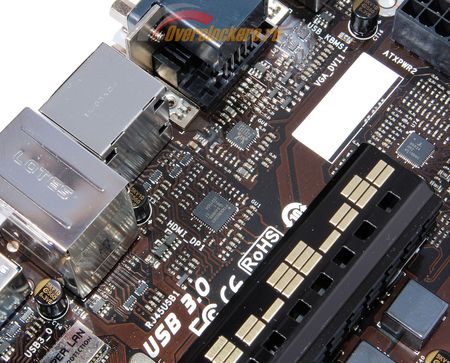

PTN3360DBS производства NXP Semiconductors обеспечивает работу разъема DisplayPort, а Realtek RTD2168 – D-Sub.
Интерфейсная панель
В этом случае все привычно, ничего неожиданного или новаторского здесь нет.
реклама
- PS/2 для подключения мыши или клавиатуры и два USB 2.0/1.1;
- Один DVI-D и один D-Sub;
- Один HDMI и один DisplayPort;
- Один сетевой порт RJ-45 и два USB 3.0/2.0/1.1;
- Два USB 3.0/2.0/1.1;
- Блок аудиоразъемов.
Слоты расширения
Здесь все стандартно:
Четыре слота:
- Один PCI-Express 3.0 x1;
- Один PEG, который подключается к процессору и является PCI-Express x16 3.0;
- Два PCI.

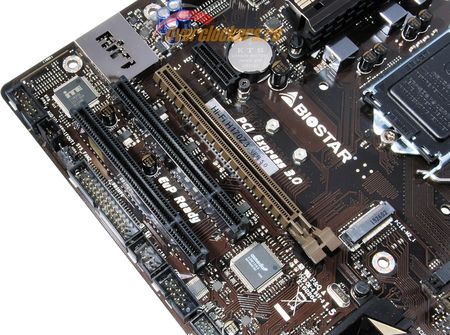

Да, набор логики Intel H170 не поддерживает старую шину PCI. И для обхода этого ограничения инженеры Biostar установили на плату дополнительный контроллер-мост PCIe-PCI ASMedia ASM1083.
Аппаратная составляющая BIOS
Здесь реализация простая, но на удивление серьезная: одиночная микросхема флеш-памяти Winbond 25Q64FVAIG объемом 64 Мбит, которая размещена вплотную к разъему SATA-Express в специальной «кроватке» и является легкосъемной. Остается загадкой, зачем материнской плате, не ориентированной на разгон, съемная микросхема BIOS.

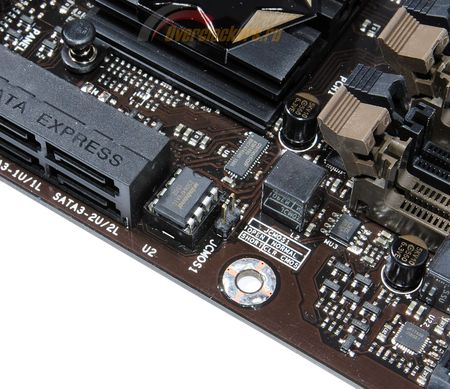

Прямо рядом с ней – два штырька, замыкание которых металлическим предметом приводит к сбросу настроек BIOS.
Батарейка расположена над слотами расширения, ближе к задней интерфейсной панели.
