Тестирование интерфейсов
В качестве тестового приложения используется Crystal Disk Mark x64 версии 3.03 x64. Для тестирования интерфейса SATA задествован SSD-накопитель SanDisk Extreme Pro 480 Гбайт. Он был предоставлен компанией SanDisk для соответствующего обзора и показал себя как одно из самых скоростных решений. В дальнейшем было решено применять его и для тестирования материнских плат.
Контроллер Marvell 88SS9187-BLD2, четыре микросхемы памяти, каждая из которых содержит по четыре кристалла eX2 ABL MLC NAND плотностью 64 Гбит, выпущенных по нормам 19 нм техпроцесса, и микросхема буферной памяти объемом 128 Мбайт DDR3-1600 производства Hynix. В сумме – очень достойный уровень быстродействия.

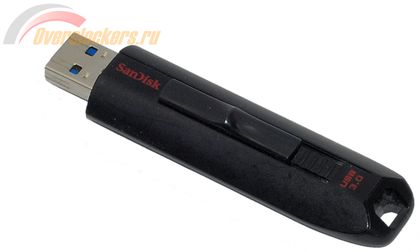

Для тестирования интерфейса USB используется SanDisk Extreme объемом 16 Гбайт.
реклама
Физически перед нами SSD-накопитель со всеми атрибутами вроде полноценного SMART: внутри стоит SSD-контроллер, MLC NAND, работающая в Toggle Mode. И все это – собственного производства SanDisk, а поддержка USB 3.0 реализована дополнительным контроллером-мостом Fujitsu MB86C31.

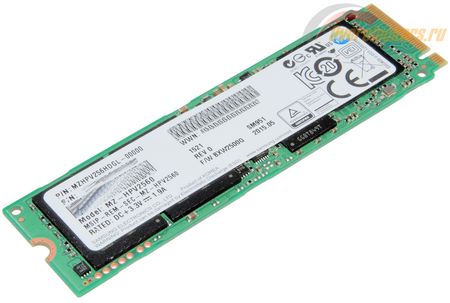

Для тестирования интерфейса M.2 NGFF используется SSD-накопитель Samsung SM951 объемом 256 Гбайт – один из самых скоростных и производительных твердотельных накопителей современности.
В качестве эталонных взяты результаты, полученные на материнской плате Gigabyte GA-Z77X-D3H rev. 1.0 (BIOS версии F16) с процессором Intel Core i5-2500K «Sandy Bridge», разогнанном до 4500 МГц (Turbo Boost отключен), и 4 (2 х 2) Гбайт Corsair Dominator-GT DDR3-2133 ver.7.1 (9-10-9-24; 1.65 В), работающей на эффективной частоте 1866 МГц с таймингами 8-8-8-24-1T.
Интерфейс SATA 6 Гбит/с
реклама
Интерфейс USB 3.0
Интерфейс M.2 NGFF
Тестирование звукового тракта

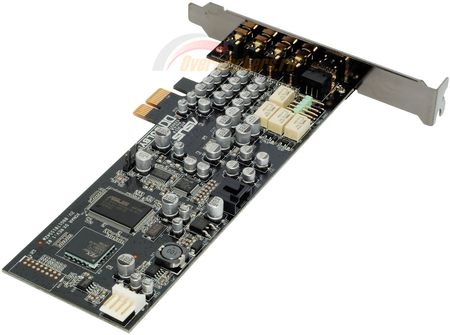

Производилось с помощью известной и популярной утилиты RightMark Audio Analyzer версии 6.0. Для тестов используется дискретная звуковая карта ASUS Xonar DX с интерфейсом PCI-E x1, которая на сегодняшний день является одним из лучших технических решений пользовательского класса.
Тестирование будет проводиться в двух конфигурациях: сначала тестируется аудиовыход материнской платы, при этом звуковая карта ASUS Xonar DX является приемником звука, затем, наоборот, ASUS Xonar DX используется в качестве источника аудиосигнала, а прием звука производится с линейного входа материнской платы.
Само тестирование будет проходить в двух режимах: минимальном (16-bit, 44.1 КГц) и максимальном, что допускает установить драйвер звукового кодека материнской платы. Проверяться будут оба типа разъемов: и для фронтальной панели корпуса системного блока, и разъемы на задней интерфейсной панели материнской платы.

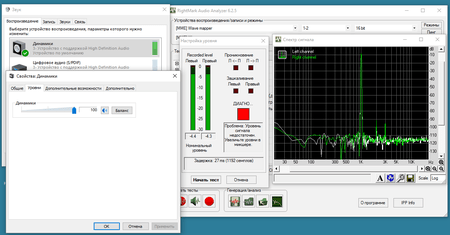

И снова RMAA отмечала недостаточность мощности выходного аудиосигнала со звукового кодека.
Примечательно то, что недостаточность сигнала отмечалась программой и на фронтальных, и на задних разъемах. Хотя, по логике, на материнской плате присутствуют усилители, которые должны работать на фронтальные разъемы.
На всякий случай подчеркну момент, который для некоторых пользователей может оказаться неочевидным: при установке дискретной аудиокарты материнские платы, как правило, отключают интегрированный звуковой кодек автоматически. Недостаточно положения переключателя «Auto» в BIOS материнской платы, нужно принудительное включение путем установки этого параметра в положение «Enabled».
Результаты теста аудиовыхода звуковой подсистемы в режиме 16-bit/44.1 КГц
|
|
|
||
|
|
|
|
|
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
|
|
|
|
Уровень шума, дБ (А) |
|
|
|
|
Динамические диапазон, дБ (А) |
|
|
|
|
Гармонические искажения, % |
|
|
|
|
Гармонические искажения + шум, дБ(A) |
|
|
|
|
Интермодуляционные искажения + шум, % |
|
|
|
|
Взаимопроникновение каналов, дБ |
|
|
|
|
Интермодуляции на 10 кГц, % |
|
|
|
|
Общая оценка |
|
|
|
|
реклама
Результаты теста аудиовыхода звуковой подсистемы в режиме 24-bit/192 КГц
|
|
|
||
|
|
|
|
|
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
|
|
|
|
Уровень шума, дБ (А) |
|
|
|
|
Динамические диапазон, дБ (А) |
|
|
|
|
Гармонические искажения, % |
|
|
|
|
Гармонические искажения + шум, дБ(A) |
|
|
|
|
Интермодуляционные искажения + шум, % |
|
|
|
|
Взаимопроникновение каналов, дБ |
|
|
|
|
Интермодуляции на 10 кГц, % |
|
|
|
|
Общая оценка |
|
|
|
|
Результаты теста аудиовхода звуковой подсистемы в режиме 16-bit/44.1 КГц
|
|
|
||
|
|
|
|
|
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
|
|
|
|
Уровень шума, дБ (А) |
|
|
|
|
Динамические диапазон, дБ (А) |
|
|
|
|
Гармонические искажения, % |
|
|
|
|
Гармонические искажения + шум, дБ(A) |
|
|
|
|
Интермодуляционные искажения + шум, % |
|
|
|
|
Взаимопроникновение каналов, дБ |
|
|
|
|
Интермодуляции на 10 кГц, % |
|
|
|
|
Общая оценка |
|
|
|
|
Результаты теста аудиовхода звуковой подсистемы в режиме 24-bit/192 КГц
|
|
|
||
|
|
|
|
|
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
|
|
|
|
Уровень шума, дБ (А) |
|
|
|
|
Динамические диапазон, дБ (А) |
|
|
|
|
Гармонические искажения, % |
|
|
|
|
Гармонические искажения + шум, дБ(A) |
|
|
|
|
Интермодуляционные искажения + шум, % |
|
|
|
|
Взаимопроникновение каналов, дБ |
|
|
|
|
Интермодуляции на 10 кГц, % |
|
|
|
|
Общая оценка |
|
|
|
|
С аудиовыходами у платы нет проблем – по всем тестам оценки выставлены как «очень хорошо». С записью звука ситуация чуть хуже: даже разъем на задней панели может обеспечить оценку «хорошо». Про фронтальный разъем говорить и вовсе не приходится.
Архив с результатами тестов прилагается.
Заключение
Материнская плата Biostar Hi-Fi H170Z3 оставила хорошее впечатление. Несмотря на бюджетность модели, преобразователь питания не перегревается, система прекрасно справляется даже со старшим Intel Core i5-6600K. Отметим и поддержку двух стандартов оперативной памяти: как новомодной DDR4, так и старой доброй DDR3, причем плата находит выход из ситуации даже при установке «обычной» DDR3. Есть полноценный слот M.2 NGFF и достаточное количество USB, а поклонникам «брать про запас» пригодится SATA-Express. На месте разъемы PCI, COM и LPT. Да и внешне модель смотрится неплохо: никаких диких расцветок, бросающихся в глаза.
На первый взгляд отличный вариант для обновления старого ПК с минимальными вложениями в новые комплектующие. Но стоит ли Biostar Hi-Fi H170Z3 своих денег и усилий по ее приобретению? С моей точки зрения вполне. Хотя потребуется нестандартное решение при сборке: включить регулировку оборотов вентиляторов, чего на платах конкурентов делать не нужно (во всяком случае, мне после тестирования не одного десятка моделей такого не припоминается). Да и за неотключаемую яркую подсветку инженеров Biostar хочется «поблагодарить» отдельно.
