Тестовый стенд
Используемый тестовый стенд собирался из следующих комплектующих:
- Процессор: Intel Core i7-6700K Engineering Sample 4000 МГц;
- Система охлаждения: Noctua NH-D14 с одним штатным вентилятором Noctua NF-P12 (обзор; экземпляр не из этого обзора);
- Термоинтерфейс: Arctic Cooling MX-2;
- Оперативная память: 4 х 8 Гбайт Kingston HyperX Fury DDR4-2400 (15-15-15-35; 1.2 В);
- Блок питания: Corsair HX750W 750 Ватт (отдельно не тестировался; незначительно доработан по элементной базе);
- Накопители:
- Samsung SM951 256 Гбайт (Samsung UBX + 16 нм MLC ToggleNAND Samsung, BXW2500Q; из этого обзора);
- SanDisk Extreme Pro 480 Гбайт (Marvell 88SS9187-BLD2 + 19 нм MLC ToggleNAND SanDisk, X21000RL; из этого обзора);
- OCZ Trion 100 240 Гбайт (Phison PS3110-S10 + 19 нм TLC ToggleNAND Toshiba, SAFM11.1; из этого обзора);
- Для тестов интерфейса USB: SanDisk Extreme USB 3.0 16 Гбайт (SDCZ80-016G);
- Звуковая карта: ASUS Xonar DX PCI-E x1 (обзор; экземпляр не из этого обзора);
- Корпус: открытый стенд.
Особенности эксплуатации и разгон
С протестированной в прошлый раз материнской платой ASRock Fatal1ty Z170 Gaming K4 пришлось изрядно помучаться, осуществляя разгон по базовой частоте. С ASRock Z170 Extreme6 дело обстояло совсем иначе.

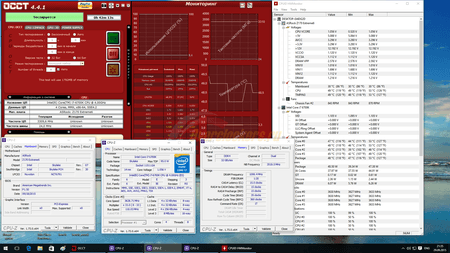

110 МГц:
реклама
Затем в пределах от 112 до 120 МГц плата вела себя не совсем адекватно, периодически отказываясь запускаться, сообщая о переразгоне, а система падала в BSOD. Но затем плата ожила.

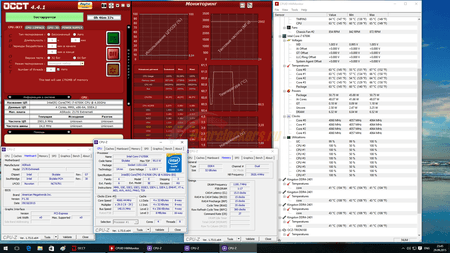

130 МГц:

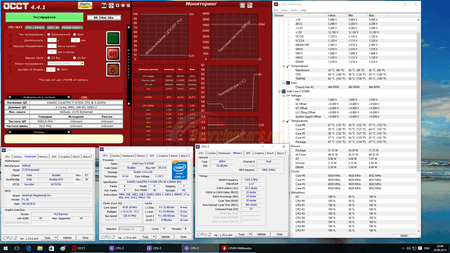

140 МГц:

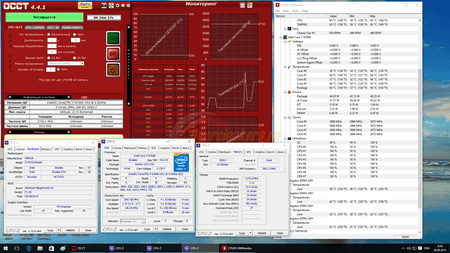

Итогом стали 147 МГц:
реклама
При более высоких частотах снова начались проблемы – сначала нестабильная работа, а затем при дальнейшем повышении частоты BCLK материнская плата и вовсе перестала запускаться.
Максимального разгона было решено добиваться прямо на этой частоте BCLK и… никаких особых проблем не возникло:
Отметим, что здесь напряжение на процессор по-прежнему завышается (в сравнении с настройками и программным мониторингом) на 0.05 В, а на память – 0.025 В. Зато в BIOS нет той опасности для неопытных пользователей, которая наблюдалась при тестировании моделей MSI Z170 Gaming M7, MSI Z170A XPower Gaming Titanium Edition и ASRock Z170 Extreme7+: напряжения VCCSA и VCCIO в автоматическом режиме не поднимаются выше относительно безопасных значений, рискуя работоспособностью процессора.
Однако инженеры ASRock так и не исправили другой «баг»: при неудачных настройках разгона плата может останавливаться в момент запуска на 20-30 секунд (на экране монитора при этом не появляется каких-либо изображений), затем молча перезагружаться с настройками по умолчанию, не выводя никаких предупреждений.
Тестирование интерфейса USB 3.0 и SATA 6 Гбит/с
В качестве тестового приложения используется Crystal Disk Mark x64 версии 3.03 x64.
К сожалению, нет возможности протестировать быстродействие USB 3.1 из-за отсутствия устройства с таким интерфейсом. В остальном же плата демонстрирует вполне адекватные и ожидаемые для используемых накопителей показатели, каких-либо «узких» мест не выявлено.
Тестирование звукового тракта
Для тестов нами обычно используется дискретная звуковая карта ASUS Xonar DX с интерфейсом PCI-E x1, которая на сегодняшний день является одним из лучших технических решений пользовательского класса.
Традиционно тестирование будет проводиться в двух конфигурациях: сначала тестируются оба аудиовыхода материнской платы (задняя и передняя панель), при этом звуковая карта ASUS Xonar DX является приемником звука, затем, наоборот, ASUS Xonar DX используется в качестве источника аудиосигнала, а прием звука проводится с линейного входа материнской платы.
Почему тестирование проводится для обоих выходов? Да потому, что на ASRock Z170 Extreme6 реализовано раздельное управление мощностью звукового сигнала, а установленный усилитель обеспечивает потребности только фронтального аудиоразъема.
Само тестирование будет проводиться в двух режимах: минимальном (16 бит, 44.1 КГц) и максимальном, что допускает установить драйвер звукового кодека материнской платы. Тест проводится с помощью известной и популярной утилиты RightMark Audio Analyzer версии 6.0.

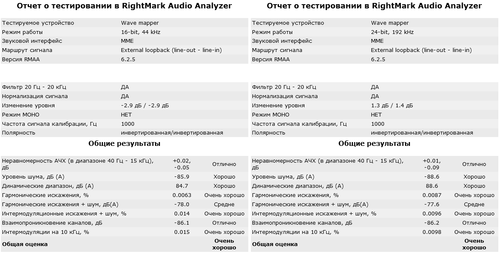

Результаты теста аудиовыхода звуковой подсистемы, предназначенного для подключения лицевой панели корпуса:
реклама

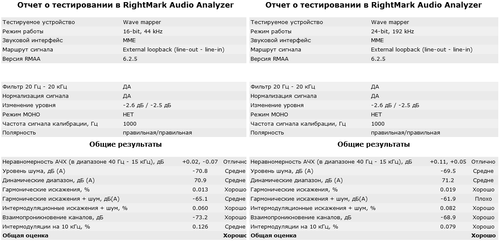

Результаты теста аудиовыхода звуковой подсистемы на задней интерфейсной панели:

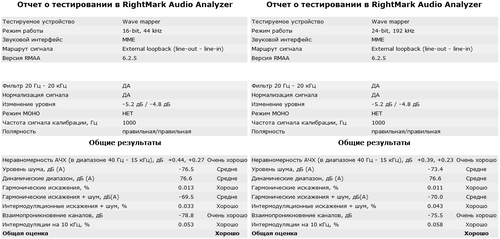

Результаты теста линейного входа звуковой подсистемы:
Архив с результатами тестов прилагается.
Заключение
От знакомства с материнской платой ASRock Z170 Extreme6 остаются вполне положительные впечатления. И это несмотря на ряд недостатков, начиная от неудачного расположения разъемов CPU_FAN, до немаловажного при постоянных экспериментах с разгоном «молчания» о неудачных настройках и серьезного эксплуатационного – незащищенной от случайного нажатия кнопки сброса настроек BIOS.
Но зато здесь нет какого-то утрамбованного нагромождения слотов и разъемов, как на ASRock Z170 Extreme7(+), и можно подключить достаточное число вентиляторов. Использована приятная, но не вычурная цветовая гамма оформления, не смущает даже пластиковый кожух, текстолит платы толстый и не «гуляет», лаковое покрытие матовое и не собирает отпечатки, полноразмерный ATX, который не будет болтаться одним краем в воздухе. Ну и хороший разгонный потенциал в комплекте.
Озадачивает лишь неразбериха с ценой: в российской рознице модель появилась в последние дни, но ценник на нее оказался сильно завышен из-за новизны (почти в полтора раза). При этом Amazon предлагает ее за $209.86, тогда как Newegg – за $159.99. Скорее всего, именно цена Newegg более близка к реальности, а это значит, что у протестированной ранее системной платы ASRock Fatal1ty Z170 Gaming K4 нет никаких шансов в борьбе за сердце разумного потребителя.
Забегая вперед, отметим, что данная материнская плата сейчас используется для подготовки еще одного обзора, на этот раз – двух комплектов оперативной памяти, и в целом она показывает себя отлично, позволяя разгонять их до 3280 МГц.
Выражаем благодарность:
- Компании ASRock за предоставленную на тестирование материнскую плату ASRock Z170 Extreme6.
- Компании Kingston за предоставленные на тестирование комплекты оперативной памяти DDR4-2400 Kingston HyperX Fury.
