Дизайн, прочая элементная база и особенности

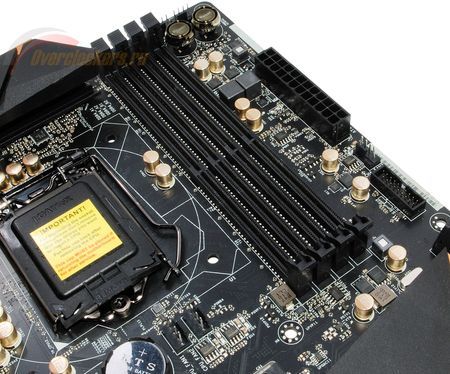

На материнской плате установлено четыре слота памяти DDR4.
В официальных характеристиках указана поддержка частот до 3866 МГц, но стабильная работа гарантируется только до 2133 МГц, более высокие значения снабжены пометкой «OC» («Overclocked» – режим разгона), а частота 3866 МГц отмечена отдельно как рабочая только в одноканальном режиме. Общий объем установленных модулей памяти не должен превышать 64 Гбайт.
Что интересно, слоты оснащены классическими сдвижными защелками только с одной стороны, с другой – неподвижные фиксаторы, но последнее явно излишне, поскольку даже если установить длинномерную карту расширения в самый верхний слот PCI-E x1, никакого конфликта не возникнет.
реклама

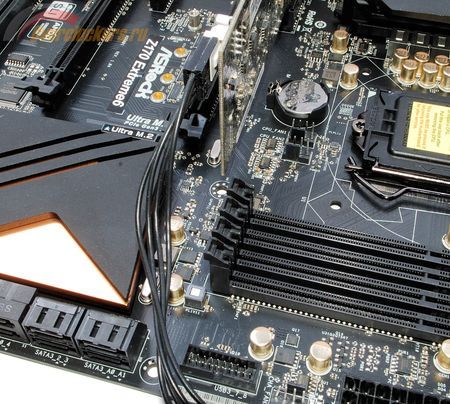

Отнюдь не самая компактная аудиокарта ASUS Xonar DX даже не дотягивается до уровня слотов памяти, а если бы и дотягивалась, защелки не были бы заблокированы.
Тут же в наше поле зрения попадается колодка для подключения двух портов USB 3.0 (ныне USB 3.1 Gen1).
Колодка подключается напрямую к набору системной логики Intel Z170, а ее расположение является традиционным, здесь нет ничего примечательного.

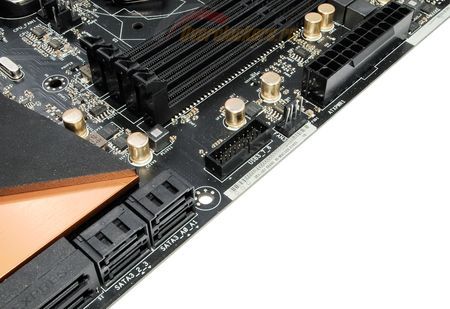

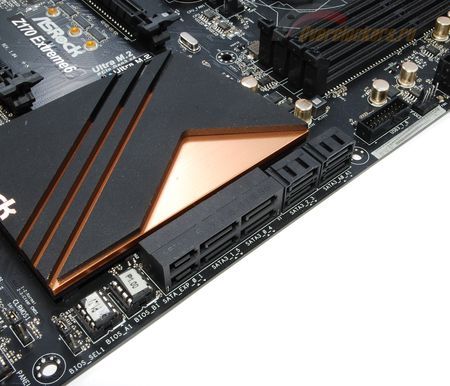

Также нет ничего необычного и в расположении разъемов дисковой подсистемы, разве что число оных не соответствует возможностям Intel Z170.
Суммарно можно подключить до двух накопителей SATAe и четырех SATA 6 Гбит/с, либо до восьми накопителей с интерфейсом SATA 6 Гбит/с (каждый разъем SATAe обратно совместим с SATA и позволяет подключить один или два накопителя с этим интерфейсом). Но сам Intel Z170 поддерживает только шесть SATA 6 Гбит/с. На самом деле ответ прост:
реклама
Если убрать радиатор набора системной логики, мы обнаружим дополнительный контроллер ASMedia ASM1061, именно он отвечает за реализацию двух «лишних» SATA 6 Гбит/с. Эти контроллер с радиатором не контактирует (его нагрев невелик), попутно он прост для пользователя: не нуждается в дополнительной установке драйвера, а определяется и подхватывается Windows как «стандартный контроллер AHCI».
А рядом с ним мы видим еще один – микросхему-переключатель HD3SS3415 производства Texas Instruments. Эта микросхема отключает два порта SATA (под маркировкой SATA3_0 и SATA3_1) в том случае, если в посадочное место M.2 NGFF установить соответствующий накопитель. Если же установить в M.2 устройство с интерфейсом PCI-Express, то отключится один SATAe (под маркировкой SATA_EXP0).

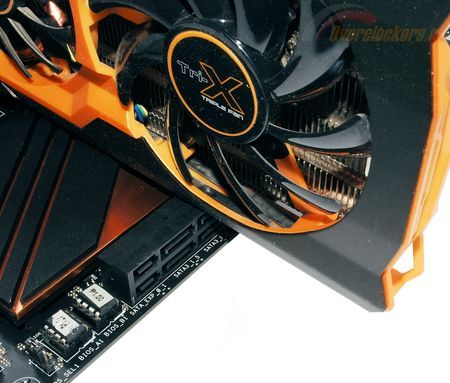

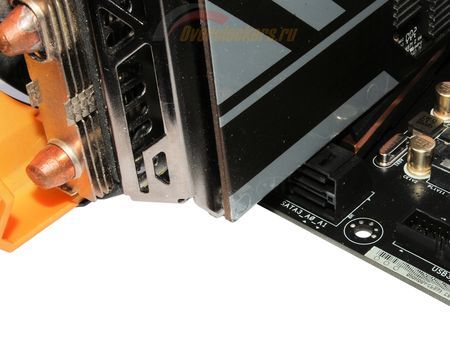

Отметим, что длинномерная видеокарта может накрывать разъемы SATA и SATAe.
Критичным это не является в силу того, что разъемы ориентированы параллельно поверхности платы, но определенные неудобства доставить может.
Как мы уже сказали, на материнской плате есть M.2 NGFF. Посадочное место только одно и расположено в центре платы – под основным PEG, что потенциально может приводить к взаимному подогреву устройства M.2 и видеокарты. Поддерживаются типоразмеры 2230, 2242, 2260, 2280 и 22110.
Аппаратно в разъеме присутствуют контакты SATA и четырех линий PCI-Express 3.0 (подключение происходит к набору системной логики Intel Z170).

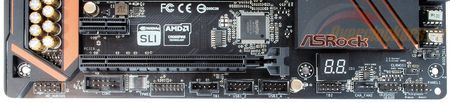

Компоновка по нижнему краю платы плотная, свободного места просто нет.
Справа налево:
- Колодки для подключения системного динамика, светоиндикаторов работы и кнопок управления;
- Разъем для подключения вентилятора CHA_FAN2;
- Колодка TB2, предназначение которой остается неясным – инструкция к материнской плате не содержит о ней какие-либо упоминания (даже в общей блок-схеме на 7-й странице в этом месте пусто);
- Индикатор POST-кодов;
- Две колодки USB 2.0/1.1 для подключения шести портов, а над ними – микросхема ввода-вывода Nuvoton NCT6791D;
- Колодка для подключения специальной карты расширения ASRock Thunderbolt 2 AIC;
- Колодка для подключения модуля шифрования TPM;
- Колодка COM-порта;
- Колодка для подключения аудиоразъемов корпуса системного блока.

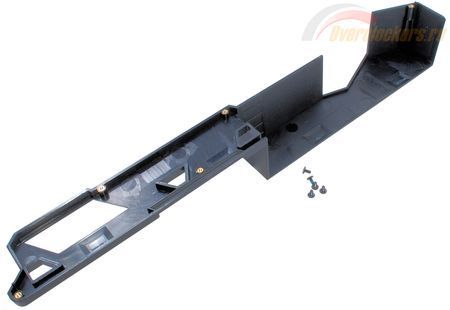

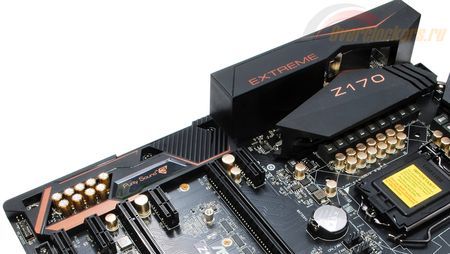

Левый край платы полностью накрыт специальным декоративным кожухом, попутно пролегающим и над колодками разъемов задней панели.
реклама
Он выполнен из черного пластика и крепится к плате пятью винтами.
Под пластиком скрывается гигабитный сетевой контроллер и аудиотракт.

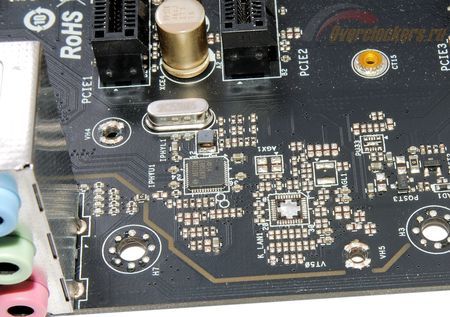

Сетевой контроллер Intel I219-V только один, однако, судя по пустующим посадочным местам, изначально предполагалась установка и второго контроллера.
Это не урезание какой-то старшей модели, использующей эту печатную плату: в Z170 Extreme6+, как и в Fatal1ty Z170 Gaming K6(+), второго сетевого контроллера тоже нет. Очевидно, он предполагался изначально, но затем был сочтен избыточным. Заодно инженеры ASRock сэкономили на оставшемся контроллере: вокруг него оставлены пустующими множество посадочных мест под мелкую элементную базу.

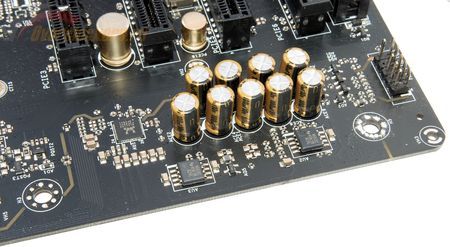

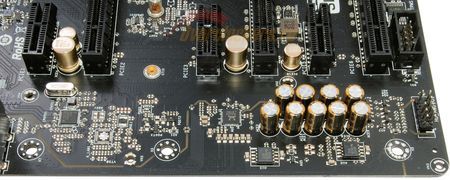

Аудиотракт – предмет отдельной гордости ASRock: применены модные японские конденсаторы на жидкостном электролите Nichicon, два операционных усилителя Texas Instruments NE5532. Вся схема позиционируется как отличное решение для требовательных к качеству звука пользователей. Нужно знать лишь один факт: усилитель работает только для фронтального разъема на лицевой панели корпуса системного блока, разъемы задней панели материнской платы им не обеспечиваются.
Используется аудиоконтроллер Realtek ALC1150. Также аудиотракт изолирован от остальной части платы участками пустого, лишенного токопроводящих слоев текстолита.
