Система охлаждения

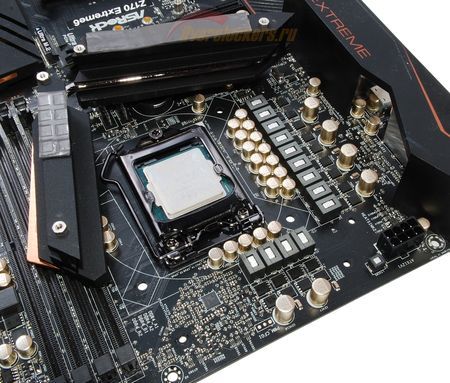

На материнской плате установлено три радиатора: два на подсистеме питания процессора, соединенных тепловой трубкой,…

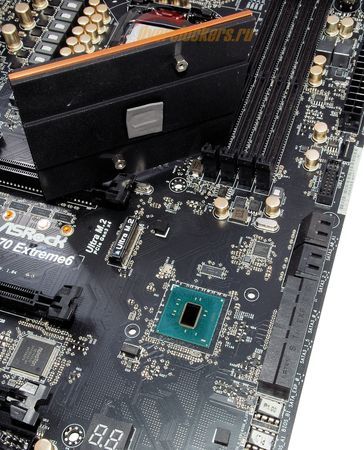

… и один на наборе системной логики. Для закрепления используются подпружиненные винты с мягкими шайбами-подкладками.
реклама
В ASRock не поскупились использовать термопрокладку для отвода тепла не только от подсистемы питания процессора, но и от набора системной логики (обычно здесь встречается быстро застывающая субстанция). Радиатор чипсета дополнительно снабжен мягкими подкладками, защищающими от перекоса (ведь винтов только два).
Температурный режим элементов системы питания процессора находится в комфортных границах: под нагрузкой (Linpak AVX) радиаторы прогреваются до 51°C (с обратной стороны платы под силовыми элементами – до 74° C), в простое – около 36°C (обратная сторона платы – 45° С). Радиатор набора системной логики под нагрузкой прогревается до 45°C, в простое – ~40°C. Просьба учитывать, что замеры проводились на открытом стенде, и в закрытом корпусе системного блока благодаря циркуляции воздуха (при грамотной организации) температуры могут оказаться ниже.

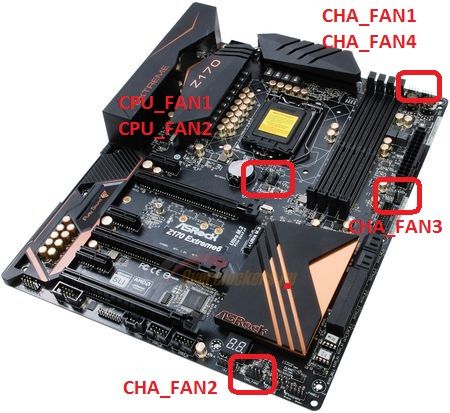

К ASRock Z170 Extreme6 можно одновременно подключить до шести вентиляторов, если не учитывать возможность использования специальных разветвителей.
Каждый разъем рассчитан на подключение и трех-, и четырехконтактных моделей, и оснащен линейным драйвером Nuvoton NCT3943S, что позволило обеспечить регулировку оборотов вентиляторов обоих типов.
реклама

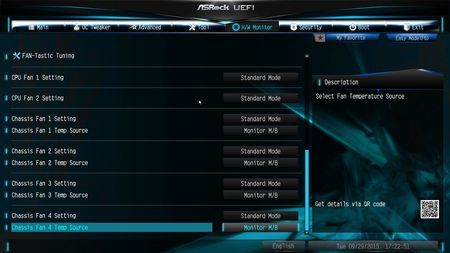

В BIOS есть параметры управления оборотами на всех шести разъемах, причем раздельные даже для CPU_FAN1 и CPU_FAN2.

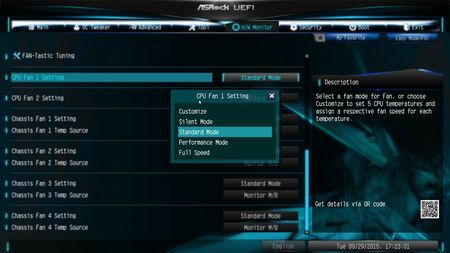

Для настройки можно воспользоваться как готовыми профилями Silent, Standard и Perfomance, так и полностью отключить регулировку (профиль Full Speed).

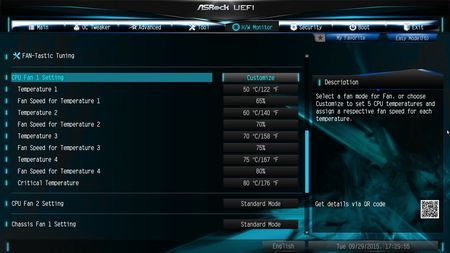

Доступен и профиль Customize. В этом случае нам становятся доступны четыре ступени температур, в пределах которых можно задать свои уровни оборотов вентиляторов. Предел значений температур – от 30° до 80° C. Обороты выставляются в виде процентов – от 0% до 100% с шагом 1%.
Для разъемов CPU_FAN1/2 базовой температурой является температура процессора, а для CHA_FAN1/2/3/4 можно использовать как температуру ЦП, так и показания некоего термодатчика на самой материнской плате.
При практической проверке оказалось, что системная плата отлично справляется с управлением вентиляторами: независимо от типа (3pin, 4pin) можно добиться полной остановки и включения только свыше определенной температуры. Ради эксперимента я настроил включение вертушек свыше 70° C для процессора. При таком пороге их включение происходило при температуре приблизительно ~71° C (по показаниям программного мониторинга), а отключение – при остывании ЦП до 69° C. Регулировка оборотов плавная.

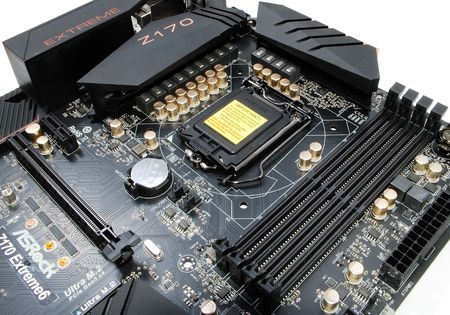

Неприятным недостатком является то, что оба разъема для подключения системы охлаждения процессора размещены так, что оказываются заблокированными при установке массивной СО.
Потребуется обладать длинными и гибкими пальцами, чтобы добраться до разъемов в собранной системе, либо снимать вентилятор(ы), затем систему охлаждения, а только после этого отключать вентилятор(ы). Либо снимать видеокарту и карту расширения из верхнего слота PCI-E x1.
Но это, в принципе, важно лишь для пользователей, постоянно вносящих изменения в свою систему, а вот другое затронет всех: при перезагрузке (и иногда и при включении) материнская плата на несколько секунд раскручивает вентиляторы до максимальных оборотов.
Системе охлаждения процессора следует вписываться в следующие габариты.
