Обзор и тестирование материнской платы ASRock Z170 Extreme6 (страница 5)

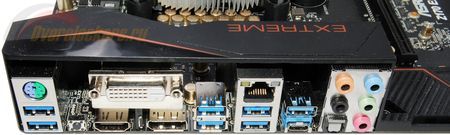

Задняя интерфейсная панель

Сверху и по бокам, а также сзади блоки разъемов интерфейсной панели закрыты пластиковым кожухом.

• Один PS/2 для подключения мыши и клавиатуры и два USB 3.0 (3.1 Gen1)/2.0/1.1;
• Кнопка сброса настроек BIOS;
• Один DVI-D, один DisplayPort и один HDMI;
• Два USB 3.0 (3.1 Gen1);
• Один сетевой порт RJ-45 и два USB 3.0 (3.1 Gen1)/2.0/1.1;
• Два USB 3.1 (3.1 Gen2)/2.0/1.1 – один Type-A (обратно совместим с прошлыми версиями USB) и один Type-C;
• Блок аудиоразъемов.

Несоответствий никто не наблюдает? С учетом виденной нами ранее колодки для двух портов USB 3.0 (3.1 Gen1) на самой плате, суммарно к материнской плате можно подключить до восьми соответствующих устройств. Но набор системной логики Intel Z170 поддерживает лишь шесть портов этого интерфейса, а USB 3.1 (Gen2) не поддерживается вовсе.

Найти ответ на возникающие вопросы можно – перевернув плату:

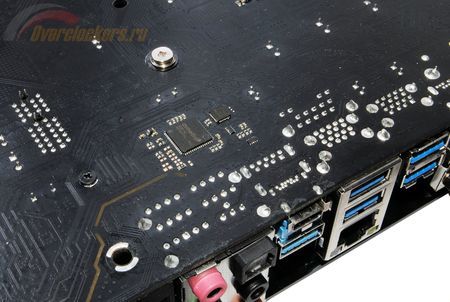

С обратной стороны платы под задней панелью расположены контроллеры ASMedia ASM1142 и Etron EJ179V, которые подключаются к набору системной логики Intel Z170 посредством линий PCI-E 3.0 и реализуют недостающие разъемы. Подобное расположение этих микросхем вызвано дефицитом места на лицевой стороне платы, но оно представляет элемент риска для пользователя: их можно снести с поверхности платы при неаккуратном монтаже.

Следует обратить внимание, что контроллер ASMedia ASM1142 подключается к системе только одной линией PCI-Express 3.0, либо двумя PCI-Express 2.0, поэтому от обоих реализуемых им портов USB 3.1 при одновременной их работе в принципе невозможно добиться максимальной скорости (PCI-E 3.0 x1 = PCI-E 2.0 x2 = 10 Гбит/с < 2 x USB 3.1 = 2 х 10 Гбит/с). Но устройства с интерфейсом USB 3.1, да еще способные на самом деле выдать такие скорости, очень редки.

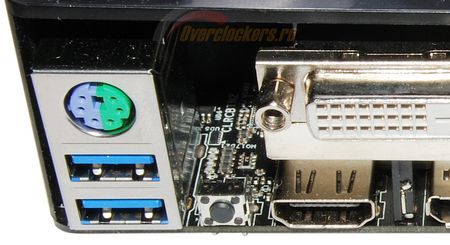

Еще одним недостатком является то, что кнопка сброса настроек BIOS не оснащена каким-либо колпачком, защищающим от случайного нажатия при подключении чего-либо к задней интерфейсной панели.

Аппаратная составляющая BIOS, кнопки управления, POST-кодер, тактовый генератор, I/O

Материнская плата ASRock Z170 Extreme6 оснащена всем необходимым для работы на открытом стенде: кнопки управления (сброса настроек BIOS, перезагрузки и включения/выключения) и индикатор POST-кодов.

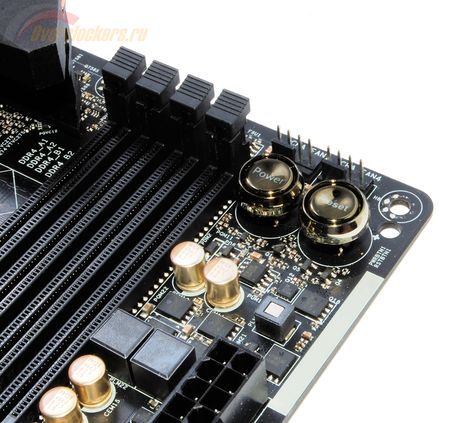

Кнопки включения и перезагрузки расположены на верхнем правом краю платы.

Кнопка сброса настроек BIOS помещена на заднюю интерфейсную панель.

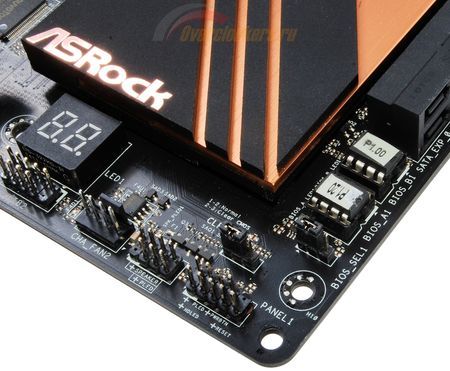

В правом нижнем углу платы под радиатором набора системной логики расположен индикатор POST-кодов, а справа от радиатора – две съемные микросхемы BIOS.

Обратите внимание, какая красота: две микросхемы флеш-памяти, взятые явно от разных плат, причем с одной из них пытались отклеить этикетку с заводской версией BIOS, чтобы увидеть маркировку микросхемы. То ли постарался один из предыдущих обозревателей, то ли в таком виде плата изначально была отправлена в Россию.

Под микросхемами BIOS расположился переключатель, позволяющий выбирать нужную. Выполнен он в виде перемычки, маркировка – BIOS_SEL1. Чуть ниже находится еще одна перемычка CLRMOS1, которая отвечает за сброс настроек BIOS в положение «по умолчанию» (кстати, в ходе экспериментов с разгоном ею ни разу не пришлось пользоваться, как и кнопкой на задней панели). Батарейка расположена в самом центре платы.

Кнопки включения и перезагрузки, индикатор POST-кодов оснащены подсветкой красного цвета. Микросхемы BIOS также сопровождены светодиодами красного цвета, сигнализирующими о том, какая микросхема активна в данный момент. Вся подсветка (в том числе и индикатор POST-кодов) работает только от момента включения системы до момента запуска операционной системы.

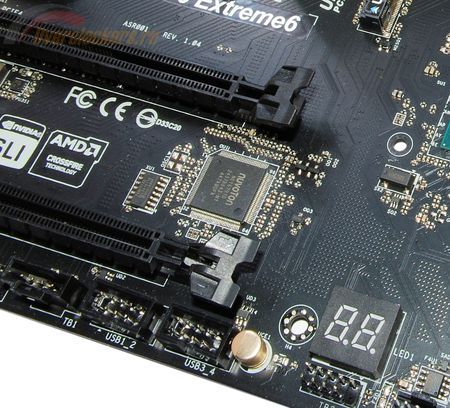

Микросхему I/O инженеры ASRock разместили между вторым и третьим слотами PEG.

Nuvoton NCT6791D отвечает за регулировку оборотов вентиляторов, мониторинг температур и напряжений, работу разъема PS/2 и ряд других функций.

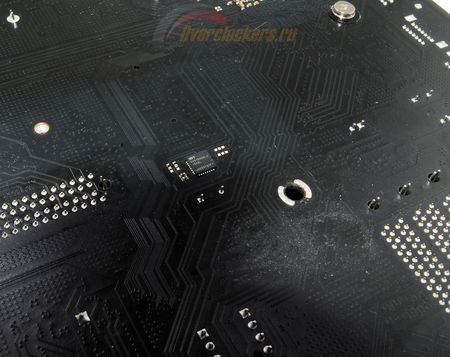

Одна из самых отличительных черт платформы Intel Skylake LGA 1151 – независимый тактовый генератор, позволяющий осуществлять разгон системы без привязки к частотам DMI, SATA и PCI-E. Его инженеры ASRock поместили на обратную сторону платы.

Это IDT 6V41542NLG.

Слоты расширения и линии PCI-Express

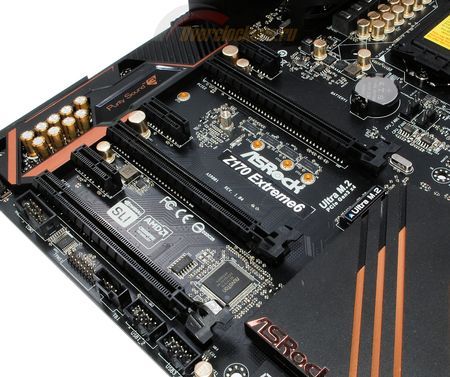

Материнская плата ASRock Z170 Extreme6 оснащена шестью слотами PCI-Express:

• Один PEG (маркировка PCI_E2) – PCI-Express 3.0 x16;
• Один PEG (маркировка PCI_E4) – PCI-Express 3.0 х8;
• Один PEG (маркировка PCI_E6) – PCI-Express 3.0 x4;
• Три PCI-Express 3.0 x1.

Первые два подключены к процессору и делят между собой 16 выделяемых им линий PCI-Express 3.0. При задействовании PCI_E4 слот PCI_E2 переключается в режим х8. Переключение обеспечивают четыре микросхемы-переключателя HD3SS3415 производства Texas Instruments, расположенные под слотом PCI_E2.

Слот PCI_E6 является PCI-Express 3.0 x4 и пользуется линиями, предоставляемыми набором системной логики Intel Z170 (как и три слота PCI-Express 3.0 x1).

Поддерживается построение тандемов видеокарт AMD CrossFire и Nvidia SLI. Для первого возможно использование всех трех PEG, для второго – только двух верхних (по отзывам, Nvidia блокирует режим SLI для слотов с режимом работы x4 и менее).

Отметим, что слоты PCI-Express 3.0 x1 являются открытыми. Они рассчитаны на установки и более длинных карт расширения, хотя, разумеется, ограничения никуда не денутся: только одна линия PCI-E, работающая в том режиме, который предусмотрен контроллером платы расширения (PCI-E 2.0 или 3.0).
