Подсистемы питания процессора и оперативной памяти
Предыдущий процессорный разъем LGA 1150 был для Intel своего рода экспериментом: компания впервые применила интегрированные преобразователи питания.
В итоге на процессор питание подавалось одним преобразователем, а величина напряжения, при формальном значении 1.8 В, на практике, в зависимости от модели материнской платы, оказывалась в пределах 1.7-1.9 В. Но из-за ряда причин Intel отказалась (по слухам, временно) от новшества и вернулась к старой схеме четырех раздельных преобразователей, формирующих напряжения CPU Core, iGPU, VCCIO, VCCSA. Именно такую схему мы наблюдали на LGA 1155 и LGA 1151.

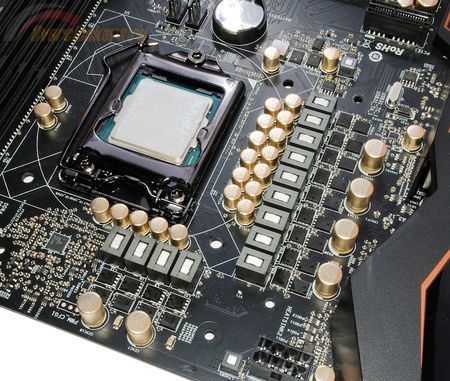

Отдельной особенностью является тот факт, что производители материнских плат никогда не указывают точное число этих фаз. Вот и ASRock заявляет о наличии 12 фаз, хотя насчитать таковые сложно: только крупных катушек в форме буквы «Г» вокруг процессорного разъема выстроилось 13.
реклама
Это не считая еще одного преобразователя, не накрытого системой охлаждения и расположенного чуть ниже процессорного разъема.

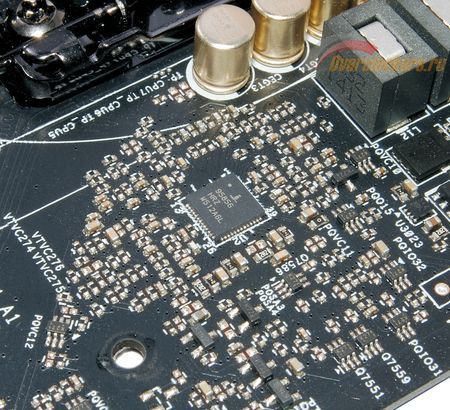

В качестве основного ШИМ-контроллера применен Intersil ISL95856.

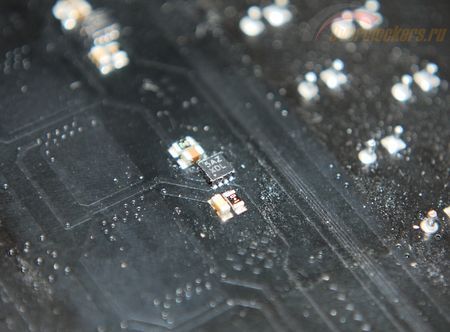

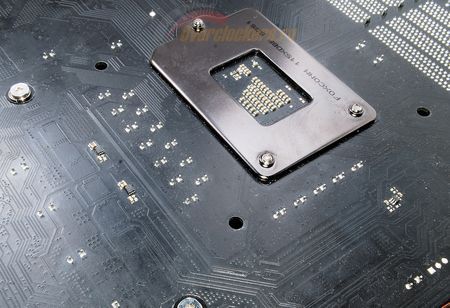

С обратной стороны платы мы находим пару микросхем 5AZ XDL, это удвоители фаз, скорее всего – ISL6625A.

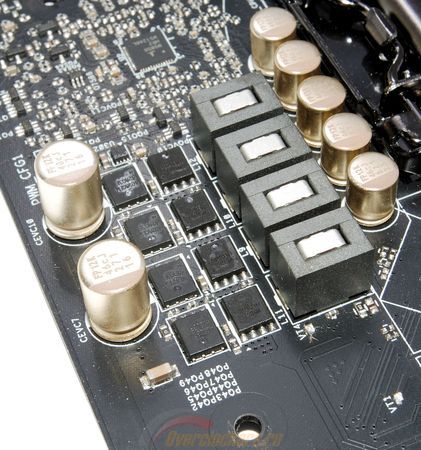

Сами фазы набраны мосфетами с маркировкой 4028GEMT, которую не удалось опознать. Всего на каждую фазу приходится по два таких мосфета.
реклама

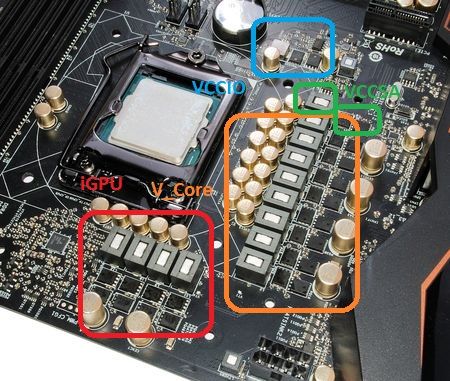

Замеры мультиметром показывают, что питание процессора обеспечивается по схеме 4+8+1+1:
ISL95856 может работать по схеме 4+3. Логика подсказывает, что фазы iGPU получены простой попарной спайкой (взяты две фазы от ШИМ-контроллера). Фазы напряжения VCore сделаны интереснее: здесь, очевидно, и попарная спайка, и удвоители (вспоминается ASRock Fatal1ty Z77 Professional, которую я тестировал около трех с половиной лет назад – там тоже использовалась схожая схема).

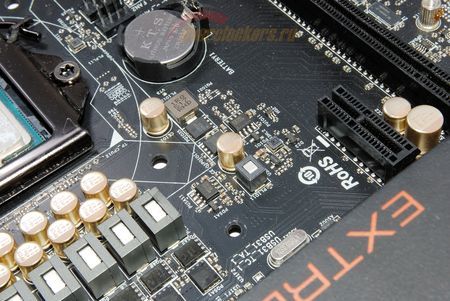

Преобразователи VCCIO и VCCSA однофазные, без ухищрений, оба управляются ШИМ-контроллерами Richtek RT8120B.
За работу однофазного преобразователя питания оперативной памяти также отвечает Richtek RT8120B. Набор элементов удвоенный и со стороны это выглядит как две фазы, но на самом деле здесь применена попарная спайка.
В качестве мосфетов взяты все те же 4028GEMT в количестве четырех штук.

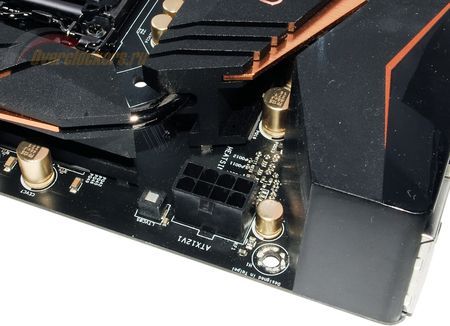

Увы, но на ASRock Z170 Extreme6 мы снова наблюдаем типичный недостаток: защелка восьмиконтактного разъема дополнительного питания ATX, через которое запитан преобразователь питания процессора, развернута «наружу».
Впрочем, защелка предусмотрительно отодвинута от края платы, а потому она не будет заблокирована при сборке в корпусе.
