Установка и совместимость
Для начала к верхней крышке водоблока крепится крепежная рамка на магниты, которые предустановлены в крышку.

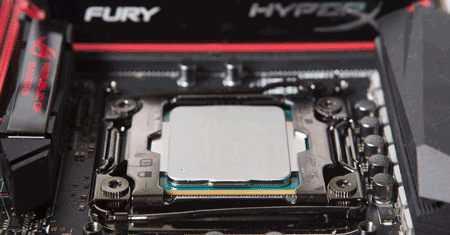

В принципе, процесс сборки креплений для LGA 2011-3 очень прост, редкий производитель может испортить эту простоту. Все операции можно видеть на анимированной GIF картинке, приведенной ниже. Кроме того, в комплекте присутствует инструкция, в которой все очень понятно объяснено и показано для других процессорных разъемов.
реклама

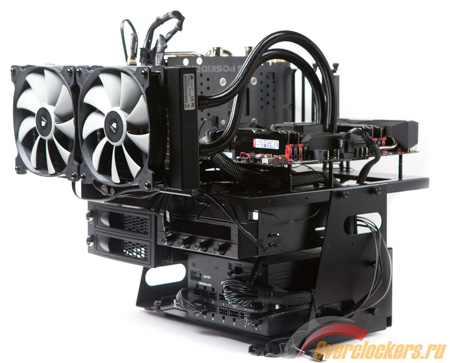

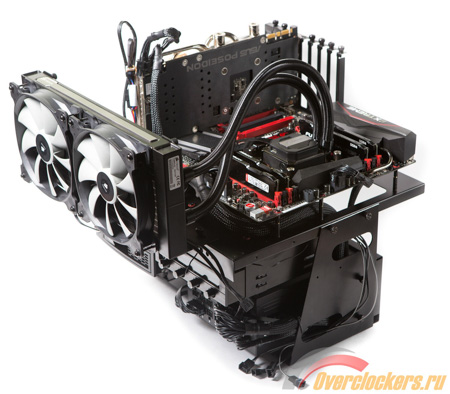

Полагаю, с размещением системы охлаждения Corsair Hydro Series H110i GT в корпусе проблем не возникнет, главное, чтобы было место для установки 280 мм радиатора.

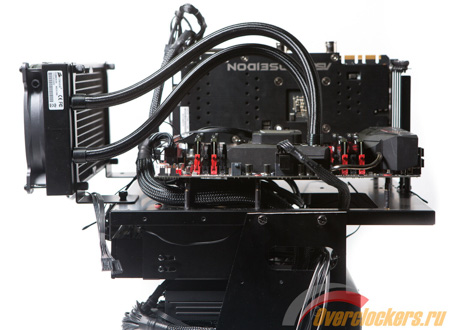

Жесткость шлангов средняя, это спасает от перегиба и позволяет аккуратно установить водоблок.
Тестовый стенд, методика тестирования и ПО
Конфигурация:
- Материнская плата: ASUS Rampage V Extreme, LGA 2011-3, X99, E-ATX, BIOS 1502;
- Процессор: Intel Core i7-5960X, 8/16 @4.3 ГГц, 1.150-1.158 В;
- Система охлаждения процессора:
- Corsair Hydro Series H110i GT;
- Thermalright SilverArrow IB-E;
- Термоинтерфейс: Arctic Cooling MX-4;
- Оперативная память: DDR4 Kingston HyperX Fury HX426C15FBK4/16, 2666 МГц, 4 x 4 Гбайт, CL15;
- Видеокарта: ASUS ROG Poseidon GTX 980 4 Гбайта (модернизированная);
- Накопитель SSD: Plextor M5 Pro (PX-512M5P), 512 Гбайт;
- Блок питания: Corsair AX1200i, 1200 Ватт, 80Plus Platinum (терморегулируемый вентилятор);
- Реобас: Lamptron FC5 V2;
- Корпус: открытый стенд Lian Li PC-T60B (модернизированный).
В составе тестового стенда используется блок питания Corsair AX1200i мощностью 1200 Ватт с сертификатом качества 80Plus Platinum. Он отличается высоким уровнем КПД и очень высоким уровнем надежности. За охлаждение БП отвечает терморегулируемый вентилятор, который находится в состоянии покоя до того момента, пока нагрузка не превысит 40%. В процессе тестирования вентилятор Corsair AX1200i оставался абсолютно бесшумным, никак не влияя на показатели уровня звукового давления.
реклама
Методика тестирования и ПО
Нагрев процессора происходил при помощи программы LinX 0.6.4 с объемом задачи 8192 Мбайт в течение 10 минут для каждого режима. Для корректности данных между каждым режимом тестирования делалась пятиминутная пауза, во время которой система охлаждения достигала первоначальной температуры (состояние покоя).

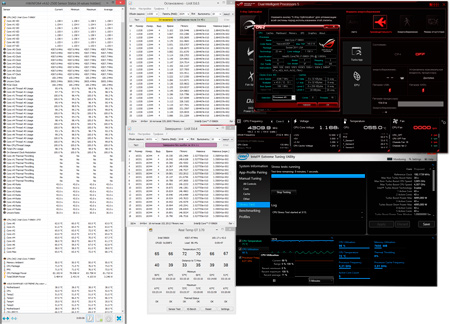

За мониторинг системы отвечали:
- HWiNFO64;
- CPU-Z v1.71.0;
- ASUS AI Suite 3;
- CorsairLink.
Для наглядности используемые программы объединены в таблицу.
Выполняемая функция |
|
Нагрев CPU |
|
Мониторинг температуры CPU |
|
Дополнительный мониторинг CPU и системы, контроль напряжения и частоты CPU |
CPU-Z v1.71.0, ASUS AI Suite 3, CorsairLink |
Исследование возможностей собранной СЖО проходило при средней температуре в помещении 28 градусов Цельсия, ее минимальное значение составляло 27, а максимальное – 29. При превышении (более 29 и менее 27) этих отметок тестирование не проводилось, поскольку при комнатной температуре в 30°C результаты разнились на 3-5 градусов в большую сторону (по сравнению с 28°C).
Основную часть времени тестирования температура держалась на отметке 28 градусов без каких-либо колебаний. Влажность воздуха в помещении на момент замеров – ~60%.
Измерение уровня шума проводилось цифровым шумомером Benetech GM1358 (диапазон измерения 30-130 дБ) с расстояния 12 см. Уровень шума в помещении – 35-36 дБ. Тестирование проводилось ночью, когда присутствие посторонних звуков минимально. Производительность рассматриваемых систем охлаждения будет подгоняться под определенные шумовые нормы, в которых будет проходить тестирование.
- 35-36 дБ – режим абсолютно бесшумной работы.
- 39-40 дБ – режим низкого уровня шума, приемлемый для комфортной работы. В корпусе с хорошей шумоизоляцией или просто в нормальном корпусе работа СО не будет слышна.
- 42-44 дБ – режим нормального уровня шума, приемлемый для работы.
- 48-49 дБ – режим высокого уровня шума, мало подходящий для комфортной работы.
- 50 дБ и выше – режим очень высокого уровня шума и максимальной производительности. Подойдет, когда нужен результат, невзирая на уровень дБ.
Для управления скоростью вращения крыльчаток вентиляторов и помп использовался контроллер Lamptron FC5 V2, регулировка уровня тока на канал 0-12 В, ограничение мощности на канал 30 Вт.
Уровень потребляемого электричества

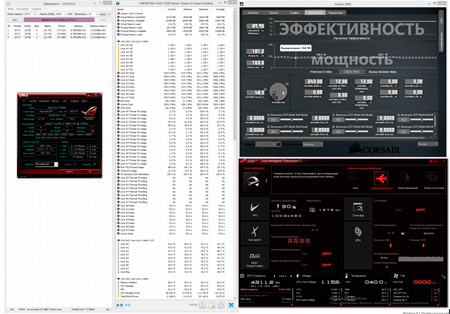

Для разминки начнем с измерения энергопотребления системы, которое замеряется с помощью блока питания Corsair AX1200i с поддержкой функции Corsair Link. Данные, полученные при нагрузке на процессор в LinX 0.6.4, приведены на графике в виде двух значений Power OUT и Power IN.
OUT | IN, Ватт
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Подготовка к тестированию
реклама
Прежде чем перейти к тесту Corsair Hydro Series H110i GT, расскажу немного о своем знакомстве с новым процессором Intel Core i7-5960X. Оно было довольно занимательным: первый экземпляр восьмиядерного Haswell-E приказал долго жить спустя две недели при простой перестановке из ASUS X99-PRO в ASUS Rampage V Extreme. Благо это был боксовый вариант, который быстро заменили по гарантии.
Второй образец оказался более удачным, что меня порадовало. Правда, сам по себе Intel Core i7-5960X очень горячий, особенно в разгоне. Кроме того, результаты, полученные при его тестировании, заметно разнятся с показателями моего коллеги Ivan_FCB, приведенными в статье «Изучение нюансов разгона процессоров Intel Haswell-E». Возможно, все дело в том, что в его случае использовался шестиядерный ЦП i7-5930K. И поскольку поведение старшей модели в разгоне при прохождении стресс-тестов отличается от младшей, пришлось немного изменить методику тестирования и провести свое исследование для выбора программы прогрева CPU.
Стендовый процессор i7-5960X работал на частоте 4.3 ГГц при напряжении 1.150-1.158 В, сохраняя активность всех восьми ядер и с включенным Hyper Threading. На приведенном ниже графике отображены температуры ЦП при прохождении стресс-тестов с различными параметрами, в качестве системы охлаждения использовалась Corsair Hydro Series H110i GT, с вентиляторами, работающими на скорости 660 об/мин.
Градусы, °C
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Как можно видеть, при небольшом увеличении напряжения и легком разгоне i7-5960X обеспечивает очень высокие температуры в любом режиме стресс-теста LinX 0.6.5. По этой причине пришлось отказаться от его использования в пользу версии LinX 0.6.4 с объемом выделенной памяти 8192 Мбайт.
Данный режим как нельзя кстати подойдет для тестирования систем охлаждения, поскольку полученные в нем значения температур будут оставаться на высоком уровне, не переходя в критические.
Тест Corsair Hydro Series H110i GT
На графике ниже объединены результаты тестирования уровня шума (первое значение) и температур самого холодного и самого горячего ядер CPU (второе и третье значение соответственно). Для наглядности полученные данные упорядочены по ходу уменьшения температуры.
дБА | °C
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Пожалуй, комментарии тут излишни.
Заключение
С моей точки зрения Corsair Hydro Series H110i GT полностью оправдала выданный ей в заголовке аванс, ведь перед нами заявка на звание одной из лучших необслуживаемых СЖО. И она оправдана – герой обзора в некоторых режимах смог обойти своего оппонента на 10-14 градусов, а это очень большой разрыв.
И если раньше замкнутые «водянки» проигрывали суперкулерам в тихих режимах, то теперь ситуация изменилась и новинку Corsair условно можно поставить на один уровень с полноценной самосборной системой жидкостного охлаждения. До идеала не хватает лишь расширяемого контура и применения в конструкции медного радиатора.
Тем не менее, без замечаний не обошлось. Так, с увеличением толщины радиатора улучшилась эффективность охлаждения при низкой скорости вращения крыльчаток. А это значит, что модель Corsair стоило бы оснастить более тихими вентиляторами, поскольку к штатным есть вопросы в плане шума. Да и обработка основания могла бы быть лучше.
Плюсы Corsair Hydro Series H110i GT:
- Высокий уровень производительности;
- Интересный внешний вид;
- Хорошее качество исполнения;
- Простота установки;
- Не перекрывает PCI-E слот;
- Не мешает высоким радиаторам модулей памяти;
- Наличие подсветки.
Минусы системы охлаждения:
- Не самые тихие вентиляторы;
- Не идеальное основание.
Выражаем благодарность:
- Компании Corsair за предоставленную на тест СЖО Corsair Hydro Series H110i GT.
