MSI GeForce GTX 960 Gaming 2G
Описание на сайте производителя – ссылка.

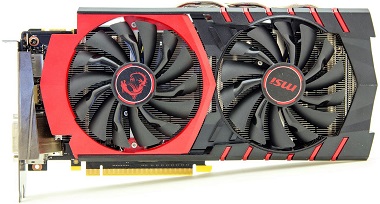

А мы продолжаем наше знакомство с серией видеокарт GeForce GTX 960 на примере модели компании Micro-Star International Co., Ltd. Первое, что бросается в глаза – внешний вид. Она выполнена в уже стандартном для MSI Gaming дизайне: большой кулер с двумя 100 мм вентиляторами, логотипы компании и линейки, а также черный кожух с красными элементами.
Длина видеокарты составляет 267 мм от задней панели до края кожуха, рекомендовать ее для mATX систем не стоит. Сбоку из-под кулера выглядывают тепловые трубки, что увеличивает ширину новинки до 125 мм – больше нет ни у кого. Вдоль боковой грани платы тянется ребро жесткости.
реклама
Для описания СО воспользуюсь словами своего коллеги, Дмитрия Владимировича: «Что будет, если взять систему охлаждения, рассчитанную на 200 Вт, и оснастить ею видеокарту с энергопотреблением 120 Вт? Правильно, получится бесшумная и холодная модель. Так и поступила компания MSI. Большой радиатор и пара 95 мм вентиляторов легко отводят тепло от графического процессора. В простое и при частичных нагрузках вентиляторы полностью останавливаются».

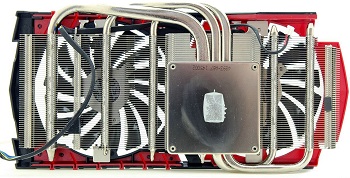

Строение основного радиатора бесхитростное: три тепловых трубки (одна 8 мм, остальные 6 мм) проходят сквозь ребра. Расстояние между ними относительно небольшое. Сборка аккуратная с явными признаками пайки в местах контакта трубок с ребрами. В основании присутствует пластина умеренной толщины.
Дополнительно печатная плата усилена специальной металлической вставкой, соединяющей заднюю панель с одной из сторон видеокарты. А система питания, благо она весьма компактная и маломощная, охлаждается невысоким радиатором. Чтобы хоть как-то скомпенсировать его небольшую высоту, разработчики максимально использовали доступное пространство, поэтому он занимает всю ширину печатной платы.

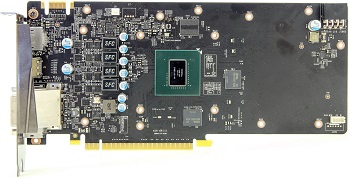

Инженеры компании разработали оригинальную печатную плату с собственным дизайном, качественной схемой питания и с применением качественных долговечных компонентов Military Class IV американского военного стандарта MIL-STD-810G.
Очевидно, в MSI решили немного помочь пользователю с разгоном и вместо стандартного 6pin разъема питания установили 8pin. Ну а питание видеокарты выполнено по схеме 4+1 (GPU/memory).
Все управление осуществляется контроллером NCP81174, который лишен умной шины, и управлять питанием придется через драйвер видеокарты.
реклама
Несмотря на многие достоинства, разработчики не стали экспериментировать с высоким заводским разгоном, повысив частоту работы графического процессора до 1216 МГц (в режиме Boost до 1279 МГц) против 1127 МГц эталонных (в режиме Boost до 1178 МГц). Частоту памяти оставили без изменений – 1753 МГц.
В режиме нагрузки благодаря технологии GPU Boost 2.0 частота видеоядра повышается вплоть до отметки 1366 МГц. Вентиляторы стартуют плавно, без резкого увеличения напряжения, и соответственно момент раскрутки практически не ощущается. В тестах обороты вышли на отметку 800 об/мин, и услышать их субъективно невозможно.
Со статьей о MSI GeForce GTX 960 Gaming 2G можно ознакомиться в материале «Обзор и тестирование Nvidia GeForce GTX 960 на примере модели MSI GeForce GTX 960 Gaming 2G».
Palit GeForce GTX 960 Super JetStream
Описание на сайте производителя – ссылка.

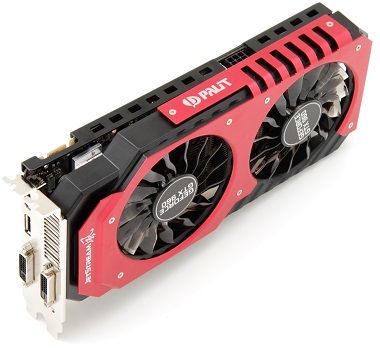

На фоне своих оппонентов Palit GeForce GTX 960 Super JetStream выделяется благодаря достаточно оригинальному кожуху системы охлаждения, который унаследован от прошлой модели в виде Palit GeForce GTX 760 JetStream.
Внешний дизайн стал куда симпатичнее и создает иллюзию массивной видеокарты, но это не так. Ее длина составляет всего 245 мм, а перекрывает она лишь два слота расширения.

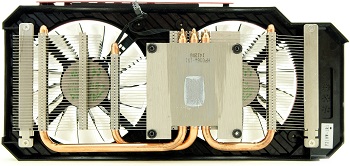

Для Palit GeForce GTX 960 Super JetStream выбрана следующая схема охлаждения: радиатор состоит из 35 алюминиевых пластин, трех U-образных тепловых трубок диаметром 6 мм каждая, двух вентиляторов с белой подсветкой и усиливающей пластины с торца видеокарты.
В качестве активной части в Palit GeForce GTX 760 JetStream используются вентиляторы фирмы Apistek GA92S2H диаметром 88 мм каждый с лопастями изогнутой формы из прозрачного пластика. Характеристика моделей – напряжение 12 В, потребляемый ток 0.35 А.
Система питания охлаждается небольшим радиатором. Его габариты и высота достаточно малы, что в свою очередь скажется на нагреве области питания.

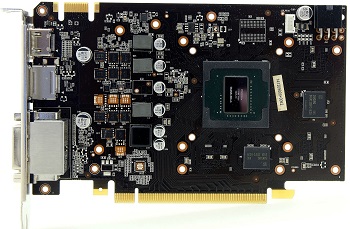

В печатной плате продукта Palit нет ничего необычного. Аналогичный дизайн использован инженерами компании и на еще одном графическом адаптере – Gainward GTX 960 Phantom GLH. К тому же для младшей видеокарты разработчики не стали прибегать к использованию DrMOS микросхем, а жаль, КПД такой схемы был бы выше.
Силовая часть оборудована четырехфазным (3+1, GPU/Memory) стабилизатором питания, который управляется ШИМ-контроллером NCP81174 производства ON Semiconductor.
реклама
Как и следовало ожидать, в качестве разъема дополнительного питания используется один 6pin.

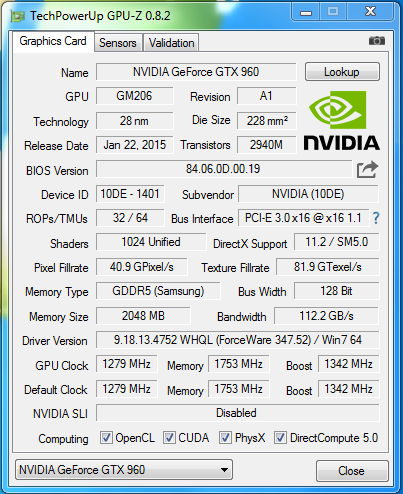

Видеокарта Palit GeForce GTX 960 Super JetStream поставляется с заводским разгоном. Тактовая частота ядра была увеличена с 1127 МГц до 1279 МГц (в режиме Boost до 1342). Видеопамять работает на повышенной до 1800 МГц частоте.
Переходим к нагрузке. Вторая версия Boost работает более агрессивно, обеспечивая работу видеоядра на частоте 1433 МГц. В таком состоянии графический процессор прогревается до 66°C. Вентиляторы раскрутились до 28% от своей полной мощности, что равняется 700 о/мин. Издаваемый уровень шума очень низкий.
Обзор данной видеокарты доступен по следующей ссылке «Обзор и тестирование видеокарты Palit GeForce GTX 960 Super JetStream».
Zotac GeForce GTX 960 AMP! Edition
Описание на сайте производителя – ссылка.
Замыкает нынешний перечень модель Zotac GTX 960 AMP! Edition, которая является редким гостем на нашем рынке, но все же иногда встречается.

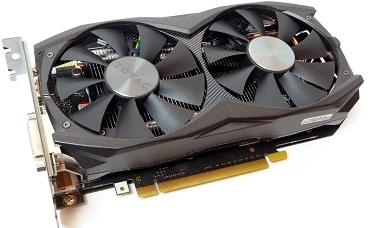

Видеокарта оснащена оригинальной системой охлаждения с двумя 90 мм вентиляторами, которые накрывают почти всю площадь модели, и рельефным пластиковым кожухом. Разработчики на этот раз не стали выбирать такие яркие цвета, как желтый и оранжевый, отдав предпочтение черному. Длина этой версии составляет скромные 205 мм.
Всю противоположную часть печатной платы закрывает металлическая пластина с интересными прорезями.

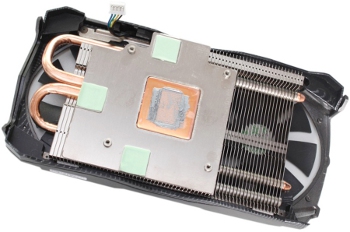

Zotac GeForce GTX 960 AMP! Edition оснащена новой системой охлаждения, которая носит название Dual Fan IceStorm. Отдаленно она напоминает модели Inno3D X1 и X2. В «подошву» входит достаточно широкое основание, которое контактирует с двумя микросхемами памяти и пустой площадкой. Непосредственно с графическим процессором соприкасается медная пластина, которая спаянна с двумя тепловыми трубками 6 мм каждая, пронизывая множество алюминиевых ребер.
Вертушки представлены фирмой Apistek, диаметр их крыльчатки – 87 мм. Это модель GA92S2M, характеристики – напряжение 12 В, потребляемый ток 0.28 А.
Небольшой, но ребристый радиатор отвечает за отвод тепла от силовой части. Что интересно, он повторяет форму основного охладителя и получил поперечное расположение пластин.

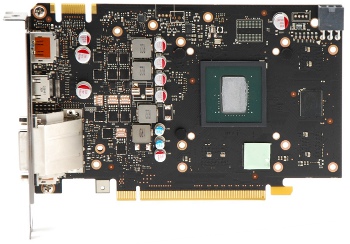

Печатная плата мало чем отличается от остальных коротких вариантов. Стоит лишь выделить небольшие отличия в распайке навесных элементов и только.
Инженеры посчитали, что четырехфазного преобразователя Zotac GeForce GTX 960 AMP! Edition будет более чем достаточно, поэтому общая схема выглядит как 3+1 (GPU, память). И старый добрый ШИМ-контроллер NCP81174 производства ON Semiconductor все еще с нами.
Дополнительное питание реализовано с помощью одного шестиконтактного разъема (хотя на некоторых слайдах значится 8pin, на плате для него нет даже лишних двух контактов).

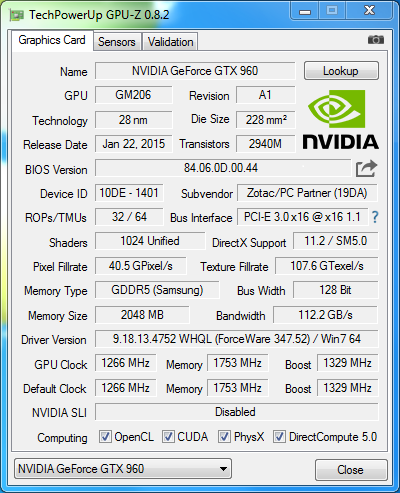

Несмотря на такие ограничения, модель оснащена хорошим заводским разгоном. Повышение базовых частот составляет до 1266 МГц по ядру против 1127 МГц у эталонной GeForce GTX 960; в режиме Boost – 1329 МГц (при 1.212 В) против 1178 МГц при том же напряжении. Частота памяти – 1753 МГц.
В нагрузке все не так радужно: здесь GPU Boost версии 2.0 работает менее агрессивно.
Тактовая частота ядра составила в режиме Boost 1387 МГц, прогрев графический процессор до 76°C, а вентиляторы раскрутились до отметки в 1300 об/мин, что составляет 45% от максимальных. Шум можно охарактеризовать как низкий и комфортный для продолжительной работы.
