Выбираем видеокарту Nvidia GeForce GTX 960: обзор 11 моделей (страница 3)
реклама
Gigabyte GeForce GTX 960 Mini
Описание на сайте производителя – ссылка.

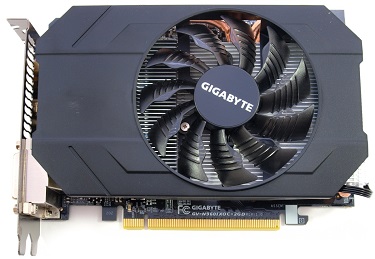

Последним представителем Gigabyte является укороченный вариант GeForce GTX 960. После предыдущих решений компании можно даже удивиться скромным габаритам видеокарты. Замеры в лаборатории показали, что длина составляет ровно 170 мм, ширина – 109 мм.
Это делает ее идеальным выбором для сборки HTPC высокого уровня, который предназначен не только для воспроизведения мультимедийного контента и комфортного серфинга на большом экране ТВ, но и для комфортного погружения в игровой процесс современных игр.
«Малыш» Gigabyte GeForce GTX 960 Mini обладает «детским» аппетитом. Несмотря на то, что разработчики не разглашают TDP видеокарты, она оснащена всего одним шестиконтактным разъемом. С учетом того, что многие системы снабжаются слабыми блоками питания, данная модель неплохо подойдет в роли будущей замены.
реклама

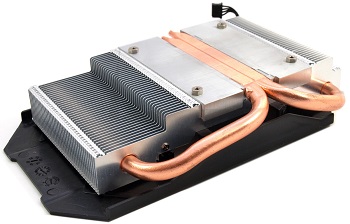

Под пластмассовым кожухом прячется очередной пример применения технологии прямого контакта: две тепловые трубки диаметром 8 мм каждая идеально подошли, чтобы накрыть графический процессор GM206 полностью.
За активное охлаждение отвечает один вентилятор с диаметром лопастей 88 мм, который представлен фирмой Power Logic (и устанавливающийся еще и на Gigabyte GTX 960 WindForce 2X). Вызывает интерес новая форма лопастей вертушки, за счет которой она стала тише и производительнее. Маркировка модели – PLA09215S12H, характеристики – 12 В и 0.55 А.
Заслуживает упоминания и совсем крохотный низкопрофильный радиатор на полевых транзисторах подсистемы питания, который контактирует с ними через термопрокладку.

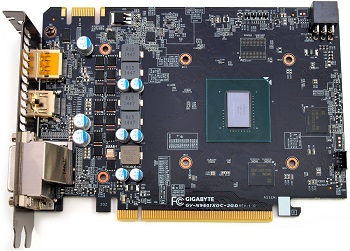

Gigabyte GeForce GTX 960 Mini базируется на оригинальной печатной плате длиной 170 мм со стандартным принципом компоновки элементов. Применяемая элементная база соответствует концепции Ultra Durable VGA: она набрана исключительно из качественных комплектующих – японских твердотельных конденсаторов, дросселей с ферритовым сердечником и полевых транзисторов с низким сопротивлением открытого канала.
Подсистема питания реализована по схеме 4+1: четыре фазы отводятся для GPU, одна – для памяти. Такой реализации остались верны многие производители. Конечно, встречаются исключения, но не в данном случае. За управление отвечает классический ШИМ-контроллер NCP81174.
реклама

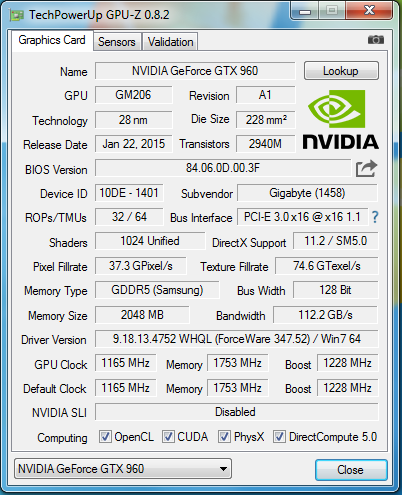

Несмотря на габариты, модель компании Gigabyte тоже обладает заводским разгоном, пусть скромным, но все же: частота ядра повышена до 1165 МГц (Boost – 1228 МГц), память не тронута – 1753 МГц. Все функционирует на немного пониженном до 1.193 В напряжении.
В режиме 3D видеокарта повышает тактовую частоту ядра вплоть до 1316 МГц. В таком состоянии температура GPU доходит до 68°C, а вентилятор раскручивается до 1300 об/мин. Кстати, система охлаждения работает тихо.
Потенциальным владельцам мощных HTPC предлагается не проходить мимо и ознакомиться со статьей «Обзор и тестирование видеокарт EVGA GeForce GTX 960 SuperSC ACX 2.0+ и Gigabyte GeForce GTX 960 Mini».
Inno3D GeForce GTX 960 HerculeZ X1
Описание на сайте производителя – ссылка.

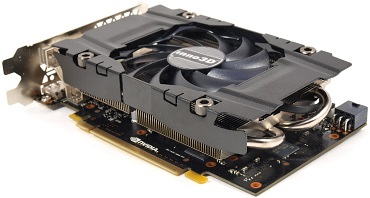

На очереди графические ускорители фирмы Inno3D (InnoVision). И начнем с младшей модели в иерархии компании. Внешний вид Inno3D GeForce GTX 960 HerculeZ X1 незамысловат. Она получила малые размеры и полностью скопирована с Inno3D GTX 650 Ti HerculeZ Х1, за тем лишь исключением, что все элементы окрашены в черный цвет.
Собственная конструкция СО позволила уменьшить длину платы с 241 мм до 172 мм, что предоставляет возможность использовать ее в корпусах формата mITX.
Система охлаждения HerculeZ пережила достаточно много моделей графических ускорителей. В ее послужном списке присутствует не один десяток модификаций; дошла очередь и до продукта с литерой X1.
С графическим процессором контактирует широкое никелированное основание, технология прямого контакта отсутствует. В качестве основного охладителя представлен двухсекционный радиатор, набранный из 72 никелированных алюминиевых пластин, пронизанных двумя 6 мм тепловыми трубками U-образной формы.
Вертушка представлена компанией ColorFul, ее маркировка CF-12915S. Характеристики 12 В и 0.35 А. Не остались без внимания и микросхемы подсистемы питания. За их охлаждение отвечает небольшой радиатор с низким оребрением, но и это хоть что-то.

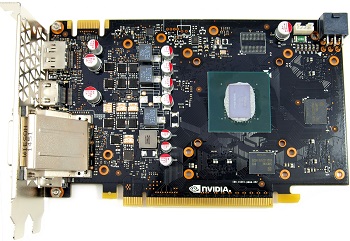

Несмотря на логотип и надпись Nvidia на печатной плате, мне так и не удалось найти предшественника данной модели, хотя теоретически он должен быть.
Разработчики «не поскупились» и распаяли всего четыре фазы вместо шести, теперь общая формула выглядит как «3+1» (для графического процессора и памяти соответственно), так что о рекордах разгона и более равномерной нагрузке можно только мечтать.
реклама
С другой стороны, видеокарта Inno3D GeForce GTX 960 HerculeZ X1 позиционируется как бюджетное решение, так что удивляться не приходится. Всем управляет ШИМ-контроллер NCP81174.
За дополнительное питание отвечает один шестиконтактный разъем, а больше здесь и не надо .

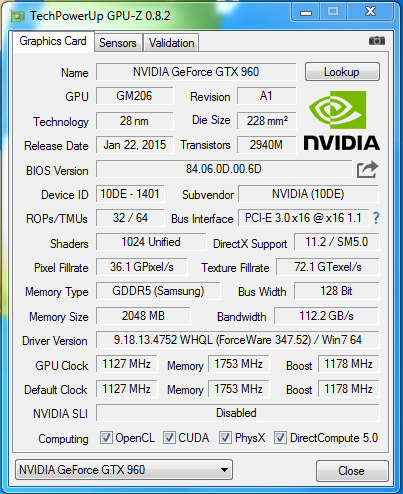

Модель поставляется без заводского разгона. Тактовые частоты ядра и памяти Inno3D GeForce GTX 960 HerculeZ X1 соответствуют эталонной модификации: ядро функционирует при 1127 МГц (Boost – 1178 МГЦ), память – при 1753 МГц. Напряжение штатное – 1.206 В.
На мой взгляд, посмотрев еще раз на фотографию печатной платы, можно решить, что компания Nvidia все же выпустила эталонную PCB GeForce GTX 960 для своих партнеров, чем и воспользовались инженеры Inno3D для своей младшей версии.
В самом начале теста частота ядра достигает своего высшего значения 1253 МГц при напряжении 1.206 В, но после достижения отметки 64°C оба параметра снижаются на один шаг.
Один-единственный вентилятор работает при 53% от своей максимальной мощности (~1600 об/мин), не давая графическому процессору прогреться выше 71°C. Уровень шума ниже среднего.
С видеокартой Inno3D GeForce GTX 960 HerculeZ X1 вы можете более детально познакомиться в материале «Обзор и тестирование видеокарт Inno3D GeForce GTX 960 HerculeZ X1 и Inno3D iChill GeForce GTX 960 Ultra».
Inno3D iChill GeForce GTX 960 Ultra
Описание на сайте производителя – ссылка.

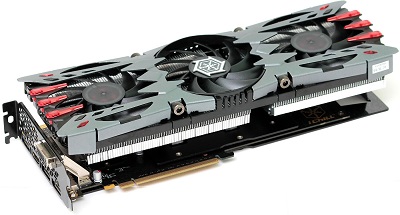

Внешний облик и дизайн модели Inno3D iChill GeForce GTX 960 Ultra впечатляют. Видимо, разработчики не забыли видеокарту Inno3D iChill GTX 760 HerculeZ 3000 и решили повторить удачный эксперимент еще раз.
С другой стороны, такой внешний вид следует признать изюминкой модели. Он подчеркивается не только тремя 90 мм вентиляторами, но и обновленными металлическими вставками серого цвета и красными пластиковыми по краям. Жаль, подсветки здесь нет.
Обратная сторона полностью закрыта пластиной, играющей роль ребра жесткости и удлиненной в головной части, чтобы скрыть торчащую секцию радиатора системы охлаждения.

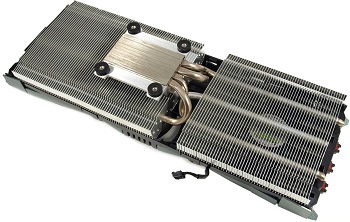

Охладитель состоит из двухсекционного радиатора, пронизанного четырьмя тепловыми трубками диаметром 6 мм каждая разной формы, которые исходят из никелированного медного основания. Набран он из 72 и 50 алюминиевых никелированных пластин, здесь не сразу разглядишь пятую тепловую трубку диаметром 6 мм, которая соединяет центр конструкции. Интересное инженерное решение.
Вентиляторы представлены моделями ColorFul с маркировкой CF-12915S, с оговоркой, что корпуса у них немного отличаются. Характеристики моделей аналогичны: 12 В и 0.35 А.
Для отвода тепла от микросхем подсистемы питания используется черный радиатор с резиновой термопрокладкой.

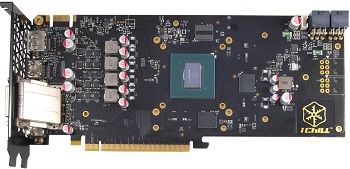

Видеокарта Inno3D iChill GeForce GTX 960 Ultra построена на оригинальной печатной плате черного цвета с золотым символом и надписью iChiLL. Скорее всего, инженеры разработали данную PCB с нуля с привычным расположением ключевых компонентов и применением качественной элементной базы с твердотельными конденсаторами и дросселей с ферритовым сердечником.
Подсистема питания звезд с неба не хватает, но реализована грамотно. Общая формула выглядит как «4+1» (для GPU и микросхем памяти соответственно). За управление питанием отвечает привычный и использующийся на многих моделях ШИМ-контроллер NCP81174.
Стоит отметить и два шестиконтактных разъема дополнительного питания.
Видеокарта Inno3D iChill GeForce GTX 960 Ultra на сегодняшний день обладает самым высоким заводским разгоном среди прочих GeForce GTX 960.
Судите сами: частота ядра повышена с номинальных 1127 МГц до 1329 МГц (в режиме Boost с 1178 МГц до 1393 МГц), видеопамять работает при 1800 МГц. В процентном соотношении это 18% и 3% к эталонным значениям.
В режиме GPU Boost достигается частота ядра 1405 МГц – это высокое значение, но в сети есть результаты и покруче: по-видимому, дело в прошитой на данном экземпляре версии BIOS. Вентиляторы раскручиваются до 1200 об/мин. При таком положении вещей и массивном радиаторе температура графического процессора составляет всего 50°C, что является лучшим результатом на сегодняшний день. Про уровень шума можно сказать лишь то, что он низкий и не доставляет никакого дискомфорта.
Обо всех нюансах и деталях сразу же и не расскажешь, предлагаем вам ознакомиться с материалом «Обзор и тестирование видеокарт Inno3D GeForce GTX 960 HerculeZ X1 и Inno3D iChill GeForce GTX 960 Ultra».
