Выбираем видеокарту Nvidia GeForce GTX 960: обзор 11 моделей (страница 2)

Gainward GeForce GTX 960 Phantom GLH

Описание на сайте производителя – ссылка.

Особняком стоят видеокарты производства Gainward, когда-то бывшей самостоятельной компанией, а теперь ставшей одним из подразделений Palit. Но рассказывать предысторию данного бренда мы не станем, а сразу переключимся на модель с системой охлаждения Phantom.

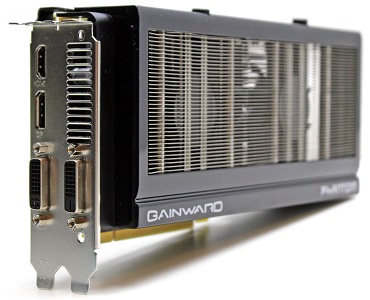

Внешний вид новинки необычен и, как и положено, «непроницаем». При взгляде на нее складывается впечатление, что она оснащена безвентиляторной пассивной СО. На самом деле вентиляторы просто спрятаны под основным радиатором, находясь между ним и печатной платой.

В основе конструкции лежат четыре медные никелированные тепловые трубки. Две из них выведены к самым краям радиатора, две другие проложены в центре. По замыслу конструкторов это должно обеспечить оптимальное теплораспределение с задействованием максимальной площади ребер, для самого графического процессора припрятана медная пластина.

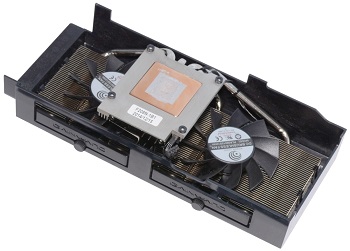

Еще одной особенностью СО видеокарты Gainward GTX 960 Phantom GLH являются съемные 80 мм вентиляторы, которые крепятся к специальным салазкам. Сделано это для удобной чистки, хотя меня устраивает и классический вариант с «продувкой» легкими.

Что касается печатной платы, то она получила стандартную компоновку, а ее длина равна 170 мм.

Разработчики решили не прибегать ко всем рекомендациям компании Nvidia, оснастив Gainward GTX 960 Phantom GLH четырехфазным преобразователем: общая схема выглядит как 3+1 для графического процессора и видеопамяти соответственно. За управление отвечает ШИМ-контроллер NCP81174 производства ON Semiconductor.

Дополнительное питание реализовано в виде одного шестиконтактного разъема.

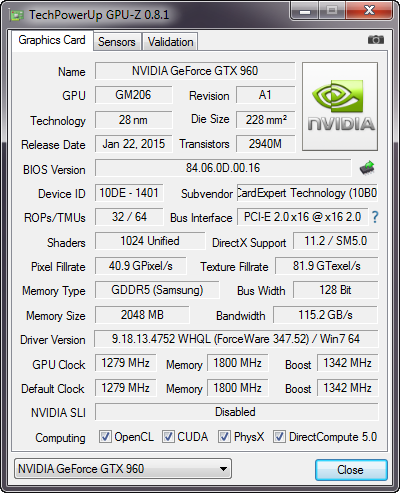

Данная модель поставляется с заводским разгоном: базовый разгон до 1279 МГц по ядру против 1127 МГц у эталонной версии GeForce GTX 960, в режиме Boost – 1342 МГц (при напряжении 1.212 В) против 1178 МГц. Частота памяти была повышена до 1800 МГц.

В режиме нагрузки технология GPU Boost 2.0 обеспечивает видеокарте возможность показать характер. Частота графического ядра составляет в среднем 1438-1455 МГц.

Система охлаждения не ударила в грязь лицом, справившись со своей задачей: после нескольких прогонов теста температура GPU установилась на отметке 63°C при скорости вращения крыльчаток 1350 об/мин. При этом вентиляторы создавали средний уровень шума.

Gigabyte GeForce GTX 960 G1 Gaming

Описание на сайте производителя – ссылка.

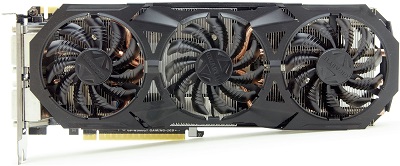

Более широкий ассортимент видеокарт GeForce GTX 960 на этот раз вышел у Gigabyte. Компания выпустила сразу три версии, которые можно классифицировать по размерам и внешнему признаку – это модели с одним, двумя и тремя вентиляторами. И начнем мы, пожалуй, с самой большой и заслуживающей внимания – Gigabyte GTX 960 G1 Gaming.

Из-за выступающего за край печатной платы кулера длина видеокарты составляет 295 мм, что вызывает удивление: да, могли бы и поскромнее что-то представить, хотя и для таких высказываний у компании нашелся аргумент.

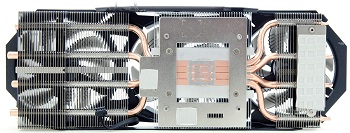

Оригинальная система охлаждения стала еще больше, чем прежде, и к этому стоит быть готовым, в остальном изменения в сравнении с предшественниками можно пересчитать по пальцам. В основании применена алюминиевая вставка с четырьмя шестимиллиметровыми тепловыми трубками диаметром 6 мм каждая. К ней прикреплена алюминиевая пластина, которая накрывает две микросхемы памяти: остальные распаяны с обратной стороны печатной платы.

Для размещения трех вентиляторов с диаметром крыльчатки 77 мм инженерам пришлось расширить рабочее пространство, за что пришлось расплачиваться габаритами. В качестве вертушек используются модели фирмы Power Logic с маркировкой PLD08010S12H, номинальным напряжением 12 В и силой тока 0.25 А.

За отвод тепла от силовых элементов отвечает третья секция радиатора, контакт с которой осуществляется через серую термопрокладку.

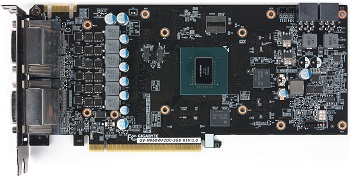

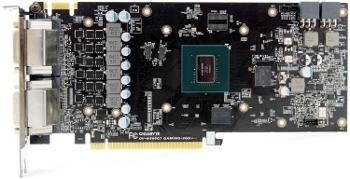

Для своего детища разработчики использовали оригинальную печатную плату с применением элементной базы, соответствующей концепции Ultra Durable VGA: японские твердотельные конденсаторы, дроссели с ферритовым сердечником и полевые транзисторы с низким сопротивлением открытого канала.

Для обеспечения высокой частоты работы видеокарты инженеры прибегли к установке шести фаз питания. В реальности система питания представляет собой три фазы, которые разведены параллельно через удвоители. Две фазы отводится для памяти. Все управляется единым для всех GeForce GTX 960 ШИМ-контроллером – NCP81174.

На видеокарте распаяны две микросхемы BIOS, и в случае, если первая по каким-то причинам не загрузится, активируется вторая. Процесс программный, никаких переключателей на плате не обнаружено.

Более всего огорчает тот факт, что разработчики оснастили видеокарту двумя шестиконтактными разъемами, с тем же успехом можно было наделить ее одним восьмиконтактным.

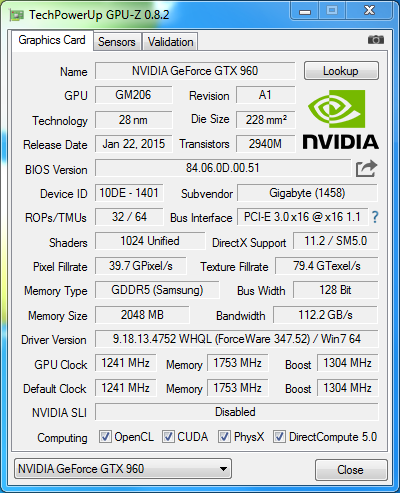

Модель Gigabyte GeForce GTX 960 G1 Gaming поставляется с высоким заводским разгоном. Так, базовая частота ядра была повышена с 1127 МГц до 1241 МГц (в режиме Boost – с 1178 МГц до 1304 МГц) при напряжении 1.212 В. В то же время частота видеопамяти осталась штатной – 1753 МГц.

Под нагрузкой видеокарта стабильно держит отметку 1405 МГц по ядру, не вызывая к работе ни малейших вопросов.

Несколько слов об эффективности системы охлаждения. При автоматическом регулировании оборотов вентиляторов в режиме максимальной нагрузки графическое ядро прогрелось до 65°C, а кулер, судя по показаниям мониторинга, работал на 40% от своей максимальной мощности – 900 об/мин. Уровень шума в данном режиме субъективно можно охарактеризовать как низкий, не выделяющийся на фоне системы.

С Gigabyte GeForce GTX 960 G1 Gaming детальнее можно познакомиться в материале «Обзор и тестирование видеокарты Gigabyte GeForce GTX 960 G1 Gaming».

Gigabyte GeForce GTX 960 WindForce 2X

Описание на сайте производителя – ссылка.

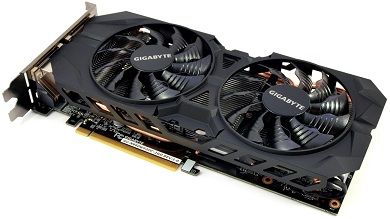

Для тех, у кого модель выше вызывает спорные ощущения, разработчики выпустили еще одну видеокарту из той же оперы – Gigabyte GTX 960 WindForce 2X. И если быть откровенным, то изменения коснулись главного недостатка G1 Gaming, а именно, размеров системы охлаждения. По этой причине габариты стали скромнее: длина уменьшилась с 295 мм до 257 мм, а вот ширина осталась без изменений.

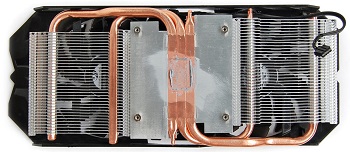

Двумя крупными 90 мм вентиляторами производства Power Logic заменили три вертушки поменьше. Сам односекционный радиатор набран из 36 алюминиевых никелированных пластин, пронизанных тремя тепловыми трубками диаметром 6 мм каждая. В основании нет никакой теплораспределительной пластины, используется технология прямого контакта.

Отдельный низкопрофильный радиатор отвечает за охлаждение силовых элементов.

Большим достоинством модели является печатная плата, аналогичная Gigabyte GeForce GTX 960 G1 Gaming, лишь наклейка у коннектора PCI-E поменялась. Мы получаем все плюсы и минусы старшей версии, включая две микросхемы BIOS и два 6pin разъема дополнительного питания.

Несмотря на отличные показатели, Gigabyte GTX 960 WindForce 2X наделена посредственным заводским разгоном: до 1216 МГц по ядру против 1127 МГц у эталонной GeForce GTX 960, в режиме Boost – 1279 МГц (при напряжении 1.193 В) против 1178 МГц. Частота памяти осталась без изменений – 1753 МГц.

В режиме нагрузки технология GPU Boost 2.0 доводит частоту графического ядра до 1380 МГц, что на фоне остальных участников выглядит средним показателем.

Штатная система охлаждения не давала GPU разогреться выше 67°C, вентиляторы раскрутились до 34% от своей максимальной мощности, создавая низкий уровень шума и не мешая своему владельцу.

Материал, посвященный этой модели, доступен по ссылке «Обзор и тестирование видеокарт Gigabyte GeForce GTX 960 G1 Gaming и Gigabyte GeForce GTX 960 WindForce 2X».
