Вентилятор

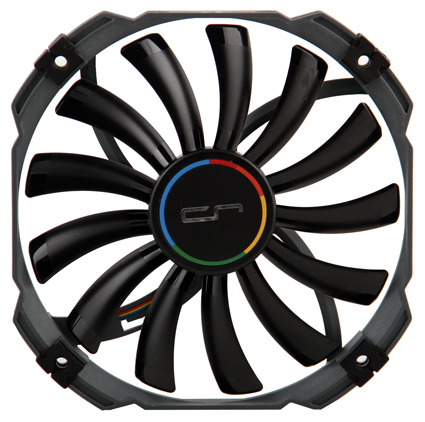

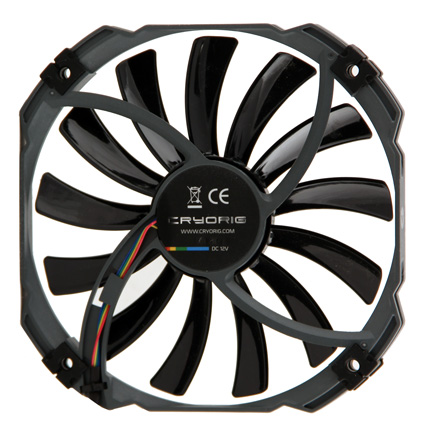

Для C1 разработан другой вентилятор – XT140. Он так же, как и XF140, использует некий HPLN подшипник и получил типоразмер 140 мм.
Да и внешне они схожи дизайном, а в качестве основного отличия можно назвать толщину XT140, составляющую всего около 7 мм.
реклама
Разумеется, уменьшение толщины повлияло и на заявленные показатели вертушки:
|
|
Маркировка |
|
Диаметр, мм |
|
Толщина, мм |
|
Диаметр ротора, мм |
|
Длина провода, мм |
|
Скорость вращения, об/мин |
|
Воздушный поток, CFM |
|
Уровень шума, дБА |
|
Статическое давление, мм H2O |
|
Сила тока, А |
|
Подшипник |
|
Масса, г |
|
Наработка на отказ, ч |
|
Стартовое напряжение, В |
|
Стартовая скорость вращения, об/мин |
|
Рекомендованная цена, USD |
|

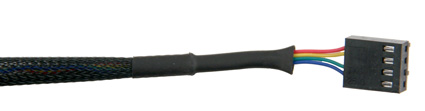

Кабель вентилятора тоже использует четырехштырьковый разъем подключения, вот только длина кабеля теперь немного короче.
Установка

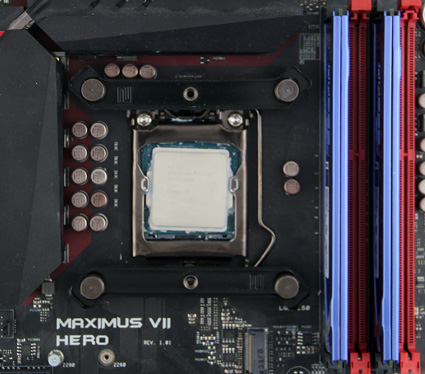

Начальный этап установки C1 мало чем отличается от такового для R1 Ultimate. Для начала нам придется подготовить Backplate и крепежные пластины.
реклама

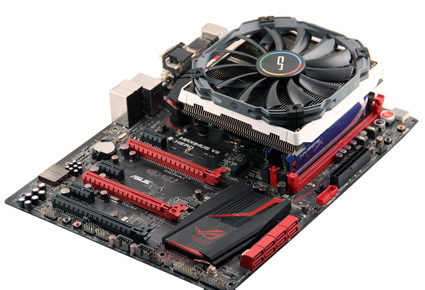

Сверху мы устанавливаем небольшой радиатор, что важно, без вентилятора. Через пазы в радиаторе его можно прикрутить к крепежным пластинам. Затем установим сам вентилятор и прикрутим его четырьмя винтами из комплекта поставки.

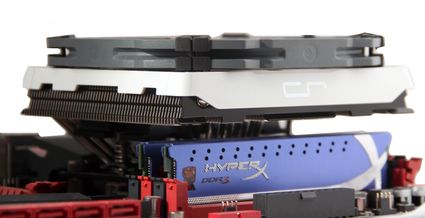

Обратите внимание на большой зазор между ребрами радиатора и модулями памяти обычного формата, наверняка кулер допускает установку намного более высоких планок оперативной памяти.
Тестовый стенд

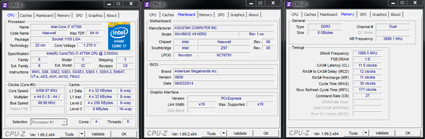

Cryorig R1 Ultimate и Cryorig C1 тестировались в составе следующей системы:
- Материнская плата: ASUS Maximus VII Hero (Intel Z97 Express, BIOS 0609);
- Центральный процессор: Intel Core i7-4770K (Haswell, штатное напряжение 1.200 В);
- Термоинтерфейс: Gelid GC Extreme;
- Оперативная память: 2 x 4 Гбайта Kingston HyperX 2133 МГц;
- Дисковая подсистема: OCZ Vertex 460 240 Гбайт;
- Видеокарта: ASUS GeForce GT 640 (пассивное охлаждение);
- Блок питания: Seasonic SS-520FL, 520 Ватт;
- Соперник: Thermalright Silver Arrow SB-E.
Технические характеристики и соперники
Что у нас в сухом остатке? Два прекрасно сделанных кулера, которые по своим техническим характеристикам должны показывать хорошую производительность. Кроме того, устройства бережно упакованы и оснащены всем необходимым для их установки. Впрочем, есть и ложечка дегтя, которой стала цена. В отечественной рознице пока что не так уж много предложений продукции Cryorig, а та, что есть, стоит недешево.
Сведем технические характеристики участников в одну таблицу.
|
|
|
Silver Arrow SB-E |
Габариты, мм |
|
|
|
Масса, г |
|
|
|
Материал основания |
медь |
медь |
медь |
Материал ребер |
|
|
|
Количество пластин, шт. |
|
|
|
Расстояние между ребрами, мм |
|
|
|
Толщина пластин, мм |
|
|
|
Материал тепловых трубок |
медь |
медь |
медь |
Диаметр тепловых трубок, мм |
|
|
|
Количество тепловых трубок, шт. |
|
|
|
Типоразмер вентиляторов, мм |
|
|
|
Максимальное количество вентиляторов, шт. |
|
|
|
Вентиляторов в комплекте, шт. |
|
|
|
Скорость вращения, об/мин |
|
|
|
Совместимость с процессорами |
AMD Socket AM3/ FM2 |
AMD Socket AM3/ FM2 |
AMD Socket AM3/ FM2 |
Рекомендованная стоимость, USD |
|
|
|
Инструментарий
Прогрев CPU | LinX AVX 0.6.4 |
Мониторинг температур CPU | RealTemp 3.70 |
Дополнительный мониторинг CPU | CPU-Z 1.67 |
Методика тестирования
Методика тестирования была несколько изменена, в частности, используется современный процессор – Intel Core i7-4770K (Haswell). Для того чтобы получать более точные результаты температур, с него была снята крышка, вычищена стандартная термопаста и заменена на жидкий металл. После всех изменений ЦП отлично разгоняется, естественно, выше среднего уровня. Тем не менее, мы должны тестировать разные кулеры по единой методике, поскольку не можем рассчитывать только на устройства топового уровня.
реклама
В результате были выбраны следующие параметры: частота процессора увеличена до 4400 МГц, а напряжение повышено на 0.70 В от номинального. Такие значения частот и напряжений позволяют, с одной стороны, серьезно прогревать тестовые системы охлаждения, а с другой – тестировать кулеры среднего уровня при тех же настройках.
Большинство остальных параметров BIOS выставлено в стандартное положение. Версия BIOS была прошита до 0609 и в дальнейшем меняться не будет, равно как и версии драйверов и утилит, чтобы все тестируемые оказались в одинаковых условиях.
Для оперативной памяти просто применяется профиль X.M.P.: частота 2133 МГц, задержки 11–12–11–30–2T, напряжение 1.65 В.
Тесты проводились в 64-битной Windows 7 Ultimate. Центральный процессор прогревался с помощью LinX AVX 0.6.4. Во всех случаях на графиках – температура самого горячего ядра. За мониторинг состояния CPU (частота, напряжение и температура) отвечали утилиты RealTemp и CPU-Z. Тестирование систем охлаждения проводится только на открытом стенде.
Температура в помещении («Ambient» на графиках) в ходе всего тестирования поддерживалась в пределах 26 градусов по Цельсию. Если во время теста температура изменялась, необходимые условия восстанавливались.
Несколько слов о вентиляторах. Все кулеры тестируются вначале с комплектными вентиляторами в их диапазоне работы оборотов. При наличии двух «посадочных мест» и пары вентиляторов они тестируются как с одним, так и с парой вертушек. После чего вентиляторы заменяются на эффективные модели TY-143 для 140 мм кулеров.
Модель C1 мы также тестировали с оригинальным вентилятором и TY-143.
Результаты тестирования
Для начала тестирование со штатными вентиляторами, с одним и двумя соответственно:
Штатные вентиляторы°C
Меньше – лучше
Включите JavaScript, чтобы видеть графики
При минимальной скорости вращения, да еще и с одним вентилятором, R1 Ultimate смотрится не лучшим образом, но стоит только подключить вторую вертушку, как отставание от Thermalright Silver Arrow сокращается до пары градусов. То же происходит и при пиковой скорости вращения XF140, которая составляет 1400 об/мин. Модель послабее демонстрирует отставание, составляющее уже около 10 градусов Цельсия.
А теперь посмотрим на уровень шума.
Измерения производились с расстояния в 30 см, открытый стенд был скомпонован так, чтобы именно система охлаждения CPU была ближайшим к шумомеру заметным источником шума. Фоновый уровень («Ambient» на графике) составлял 26* дБ. Все прочие комплектующие подобраны таким образом, что несут пассивное охлаждение и не производят шума, а вместо жесткого диска используется твердотельный накопитель.
Меньше – лучше
Один вентилятор | Два вентилятора
Включите JavaScript, чтобы видеть графики
По уровню шума новинка выглядит неплохо, заметно обходя вертушки Thermalright, особенно результатами порадовал «плоский» XT140, который на 1400 об/мин звучит тише оппонента при 1000 об/мин.
Теперь самое время взглянуть на результаты эффективности кулеров при использовании одних и тех же производительных вентиляторов.
Альтернативный вентилятор
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Смена вентилятора пошла на пользу температурам, которые стали где-то на пару градусов ниже, но, как мы знаем, совсем другое дело, что при этом повысился уровень шума.
Напоследок посмотрим, как выглядит график зависимости температуры от уровня шума.
На графике прекрасно видно, как работают кулеры с одним вентилятором, в сравнении с оппонентами и при учете уровня шума.
Простенький радиатор Cryorig C1 с тонким вентилятором тих, но малоэффективен. После установки «серьезной» вертушки его показатели становятся значительно лучше, но в этом случае ни о какой тишине (в наиболее эффективных режимах) речи уже не идет.
Заключение
Оба кулера показали отличные результаты охлаждения. Конечно, мы должны понимать, что Cryorig C1 рассчитан на более компактные системы и оснащен относительно слабым оригинальным вентилятором. Тем не менее, его хватит для охлаждения разогнанных процессоров. Отдельно стоит сказать, что обе вертушки оказались тихими и эффективными, поэтому если это не будет столь критичным, XF140 и XT140 можно оставить на своих местах, не заботясь о замене.
Любой пользователь останется доволен и качеством товара, и его эффективностью, и «заботе о клиенте», совсем другое дело, что все это мы могли видеть и у других известных брендов, вспомнить тех же Thermalright или Noctua. Да и сами результаты, хотя и достойны похвалы, но опять же R1 Ultimate не может оторваться от «Серебряной стрелы». Словом, мы снова наблюдаем ситуацию, когда «с нуля» можно брать смело, а вот менять один качественный суперкулер на другой нет никакого смысла.
Плюсы Cryorig R1 Ultimate:
- Высокая эффективность охлаждения;
- Достойные 140 мм вентиляторы в комплекте;
- Совместимость со всеми актуальными платформами;
- Полнота комплекта поставки.
- Практически отсутствуют.
Плюсы Cryorig C1:
- Высокая эффективность охлаждения для платформ mini ITX;
- Тихий и плоский вентилятор 140 мм в комплекте;
- Совместимость со всеми актуальными платформами;
- Полнота комплекта поставки.
- Практически отсутствуют.
