Вступление

Конечно, время систем воздушного охлаждения для GPU подходит к концу, поскольку прогресс в развитии необслуживаемых СВО, предназначенных для видеокарт, становится очевиден. И доказательством этого может быть Arctic Cooling Accelero Hybrid, к которому скоро добавятся решения Corsair и NZXT со своими модулями для установки серийных процессорных «водянок» на графические ускорители.

Большинству традиционных кулеров сложно даже приблизиться к замкнутым СЖО по уровню производительности, а если говорить о компактности, то преимущество СВО становится решающим. Но лично мне, несмотря на все приведенные доводы, более по душе воздушное охлаждение, и у меня нет желания менять его на «псевдоводу». По крайней мере, пока.

400x100  11 KB

К нам в лабораторию попал крайне редкий гость отечественной розницы – Prolimatech MK-26 Black Series. Это радиатор монструозных размеров, да, именно радиатор, так как вентиляторов в комплекте не предусмотрено.

450x196  29 KB. Big one: 1500x844  241 KB





Раз кулер Prolimatech можно назвать особенным, то и тестирование будет таким же. Добавим в число оппонентов и Thermalright Shaman, и серийную систему охлаждения Asus DirectCU II. А за проверку систем охлаждения будет отвечать видеокарта с довольно горячим нравом – GeForce GTX 780.

Жаль, что для обзора не удалось найти ярких представителей сегмента охлаждения для видеокарт AC Accelero Xtreme и Accelero Hybrid, но в последующих статьях об охлаждении GPU мы постараемся это исправить.

Упаковка и комплектация

Prolimatech MK-26 Black Series поставляется в белой невзрачной коробке, с большим обилием информации о содержимом и совместимости продукта.

450x300  81 KB. Big one: 1500x1000  579 KB

Стоит обратить внимание, что упаковки моделей Prolimatech MK-26 Black Series и Thermalright Shaman практически идентичны.

450x264  26 KB. Big one: 1500x1000  330 KB

После открытия коробки мы обнаруживаем множество инструкций, под которыми находится сам кулер, надежно защищенный от повреждений.

450x284  23 KB. Big one: 1500x1000  234 KB

Все расфасовано по пакетам, сам радиатор завернут в полиэтилен.





450x237  25 KB. Big one: 1500x844  238 KB

Комплект поставки MK-26 Black Series огромен, мне давно не попадалось схожих по богатству наполнения, и при этом нет ничего лишнего.

450x213  41 KB. Big one: 1500x844  361 KB

Приведу весь комплект в виде перечня:

  • Сам Prolimatech MK-26 Black Series;
  • Набор радиаторов для микросхем памяти на двухстороннем скотче (11 больших, 4 плоских);
  • Два длинных радиатора для подсистемы VRM;
  • Крошечные радиаторы на двухстороннем скотче для мелких элементов (6 квадратных, 4 прямоугольных);
  • Один большой радиатор на двухстороннем скотче;
  • Переходник для установки радиатора на Radeon HD 7970/ HD 7950;
  • Крепежная пластина черного цвета;
  • Два набора креплений;
  • Болты для установки радиатора;
  • Две резиновые самоклеющиеся рамки;
  • Фирменная термопаста в шприце;
  • Четыре скобы для крепления вентиляторов;
  • Провод mini 4pin to dual 4pin для подключения питания вентиляторов к выходу видеокарты;
  • Огромное количество инструкций;
  • Фирменная наклейка.

Да уж, производитель не поскупился.

450x207  36 KB. Big one: 1500x844  321 KB

Почти все инструкции выполнены на глянцевой качественной бумаге формата А3, лишь пара маленьких в формате A6.Для наглядности они приведены в анимированном виде (GIF) ниже.

450x300  208 KB. Big one: 1500x1000  1822 KB

Одной из особенностей рассматриваемой системы охлаждения является то, что она не комплектуется вентиляторами, их придется докупать отдельно. Можно использовать модели форм-факторов 120 и 140 мм, условие лишь одно – наличие квадратной рамки.

Конечно, уделять комплекту столь большое внимание — это трата времени читателя. Но в данном случае такая богатая поставка говорит об отношении компании к потребителю.





Внешний вид

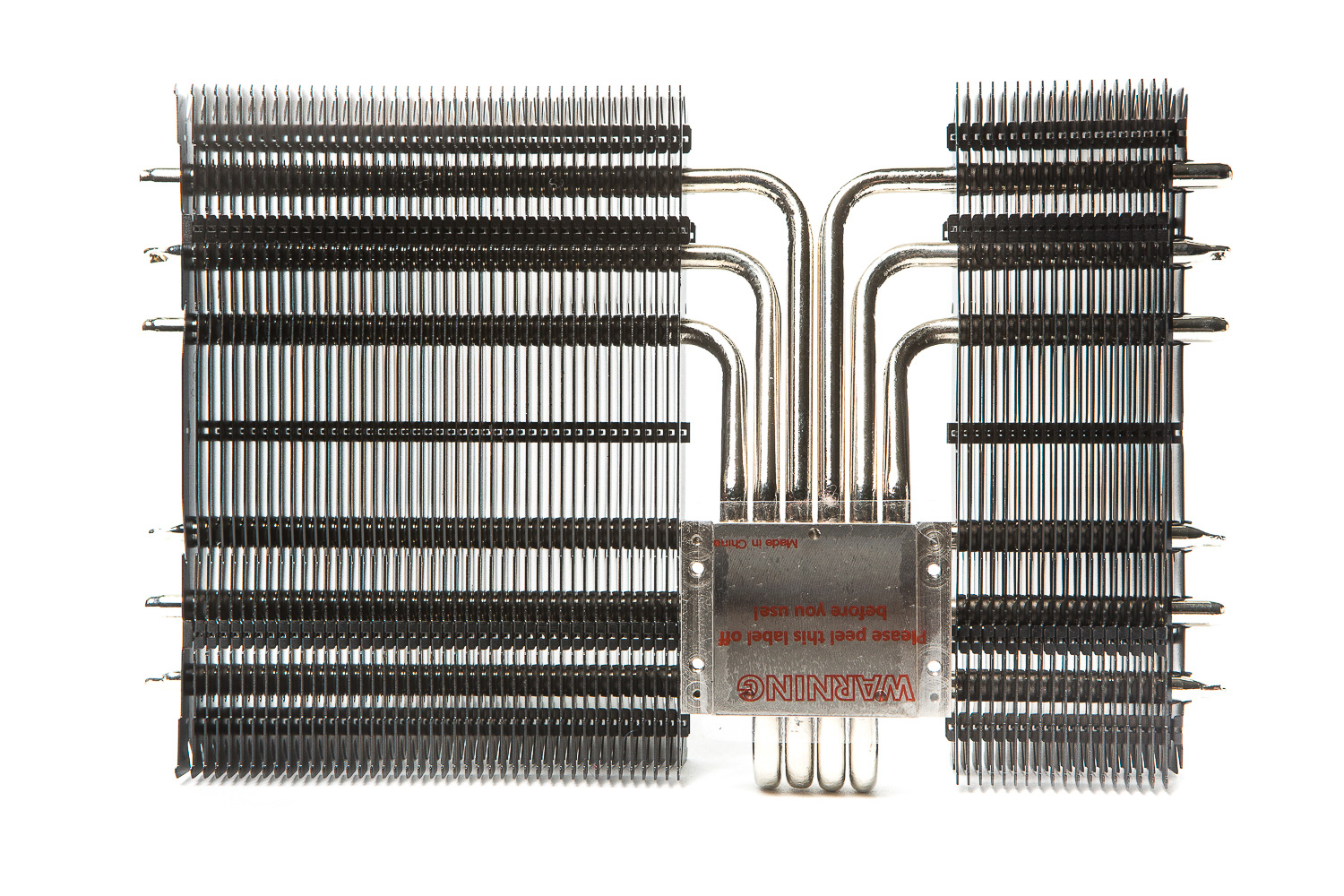

Перед нами двухсекционный «видеосуперкулер», одна из секций которого вдвое меньше другой, а ребра окрашены в черный цвет. Именно последнее позволило добавить к названию титул «Black Series». От коррозии элементы радиатора защищены слоем никеля. В конструкцию входят шесть необычно загнутых тепловых трубок, проходящих через основание. Размер радиатора без вентиляторов равен 257 x 47 x 146 мм, а масса всего 570 г, что довольно мало для таких габаритов.

Стоит отметить необычное строение системы охлаждения Prolimatech MK-26 Black Series, два массивных радиатора и интересный изгиб тепловых трубок.

450x196  29 KB. Big one: 1500x844  241 KB

Шесть трубок отдают тепло двум секциям кулера. На каждую секцию приходится по три тепловых трубки, как несложно догадаться, трубки большей секции отличаются большей длиной. В целом система выглядит внушительно, в каждой секции есть два ряда трубок, проходящих через пластины радиатора.

На первый взгляд нет никаких инженерных просчетов. Две центральные тепловые трубки уходят в крайний верхний ряд своего радиатора, расстояние между трубками 10 мм в ряду, расстояние между рядами посередине секции 40 мм. Единственное, к чему можно придраться – малая площадь меньшего ряда, а тепловых трубок приходится столько же и в основании они расположены ровно посередине с тремя трубками большей секции. Скорее всего, малой секции потребуется более интенсивное охлаждение, чтобы отвести тепло от своей половины кристалла GPU.

450x248  56 KB. Big one: 1500x1000  693 KB

Само основание состоит из двух толстых пластин, между которыми зажаты тепловые трубки. Детально оно будет рассмотрено далее.

450x253  55 KB. Big one: 1500x1000  673 KB

Каждая пластина состоит из двух частей, их общая толщина равна 30 мм, на малой секции можно насчитать всего 20 пластин. Из них последняя пара получила усеченную верхнюю половину пластины, иными словами, толщина последних двух пластин составляет 15 мм. Подобная мера требуется для того, чтобы радиатор не конфликтовал с габаритными рамками DVI выходов видеокарты.





450x283  18 KB. Big one: 1500x1000  131 KB

Количество пластин большей секции равно 43. На последнем ребре находится логотип компании-производителя и название, белым по черному.

450x287  20 KB. Big one: 1500x1000  165 KB

Никелированные черные пластины толщиной 0.5 мм получили агрессивную угловатую форму, расстояние между ними 2 мм.

450x182  29 KB. Big one: 1500x1000  315 KB

Вся конструкция напоминает космический крейсер. Prolimatech MK-26 Black Series массивен, он выглядит тяжелым и внушает веру в свою эффективность. Еще бы, кулер способен рассеивать до 320 Вт тепла.
