Тестовый стенд
Тестирование Asus Gryphon Z97 Armor Edition проводилось в составе следующей конфигурации:
- Процессор: Intel Core i7-4770K 3.5 ГГц (100х35);
- Система охлаждения: СЖО на базе водоблока Watercool Heatkiller 3.0 и циркуляционного насоса Lowara TLC 25-7L;
- Термоинтерфейс: Prolimatech PK-1;
- Оперативная память 1: G.Skill TridentX F3-2400C10D-8GTX;
- Оперативная память 2: Corsair Dominator Platinum CMD8GX3M2B2133C9;
- Жесткий диск: Western Digital Caviar Blue (WD500AAKS), 500 Гбайт;
- Блок питания: Corsair CMPSU-750HX, 750 Ватт;
- Корпус: открытый стенд.
Проверка разгона
реклама
Разгон по BCLK
В отличие от LGA 1155 материнских плат, на платформе LGA 1150 появилась возможность использовать различные диапазоны для базовой частоты.
При использовании CPU Strap 100 МГц материнская плата смогла разогнать ЦП до 107.17 МГц:

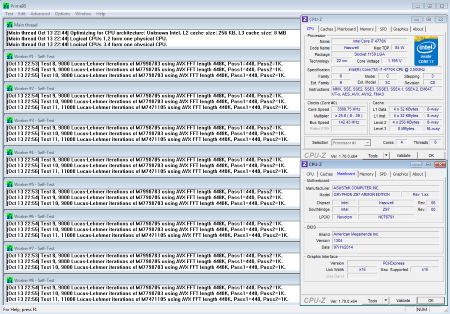

При использовании CPU Strap 125 МГц она разогнала процессор до 142.43 МГц:
При использовании CPU Strap 167 МГц Asus Gryphon Z97 Armor Edition разогнала CPU до 180.73 МГц:
реклама
Каких-либо странностей или особенностей материнская плата при разгоне базовой частоты не показала, при CPU Strap 100 МГц результат можно описать словами «как у большинства LGA 1150 плат Asus», при CPU Strap 125 МГц и 167 МГц результаты разгона находятся в средней группе.
Что касается поведения при переразгоне, то в случае с CPU Strap 100 МГц и 125 МГц граница стабильности четкая, при увеличении базовой частоты на 0.1-0.3 МГц система уже не пройдет POST, после чего сбросит настройки. При CPU Strap 167 МГц некоторый «запас» нестабильных частот есть, вплоть до 182 МГц материнская плата способна стартовать, но стабильностью не отличается, тут главное не попасть на значение, при котором POST еще проходится, но уже при входе в BIOS система повисает – тогда спасет только переключатель Clear CMOS.
Разгон оперативной памяти
Замер напряжения питания памяти:
в UEFI, В |
в простое, В |
под нагрузкой, В |
|
|
|
|
|
|
|
|
|
Замеры проводились при помощи мультиметра Mastech MY64. Материнская плата показала склонность к небольшому завышению напряжения питания памяти, но ничего критичного в этом нет, благо уровень завышения невелик.
Для проверки разгона оперативной памяти помимо стендового комплекта G.Skill TridentX F3-2400C10D-8GTX на микросхемах Samsung дополнительно используется комплект памяти Corsair Dominator Platinum CMD8GX3M2B2133C9 на микросхемах Hynix.

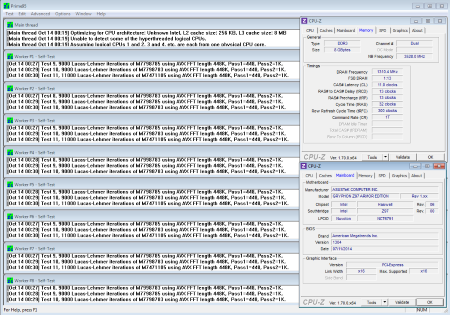

При разгоне комплекта G.Skill материнская плата показала результат 2621 МГц:
Результат далеко не лучший, обычно материнские платы способны стабильно функционировать с данным комплектом на частотах 2630-2640 МГц. Да, разница не велика, но все же. При дальнейшем разгоне во время теста стабильности появляются ошибки.

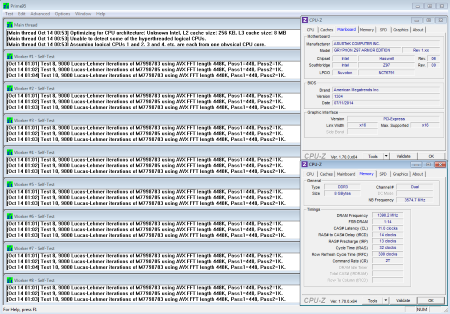

При разгоне комплекта Corsair материнская плата показала результат 2780 МГц:
Чуть ранее такой же результат оформила Z97 Sabertooth MARK 2. Показатель не лучший, но в сравнении с Z97 Sabertooth MARK 1 прогресс виден.
Разгон процессора
Работа Load-Line Calibration для CPU Input Voltage:
реклама
Напряжение |
|
|
|
CPU Vcore, Load Line calibration Auto |
|
|
|
CPU Vcore, Load Line calibration Level 1 |
|
|
|
CPU Vcore, Load Line calibration Level 2 |
|
|
|
CPU Vcore, Load Line calibration Level 3 |
|
|
|
CPU Vcore, Load Line calibration Level 4 |
|
|
|
CPU Vcore, Load Line calibration Level 5 |
|
|
|
CPU Vcore, Load Line calibration Level 6 |
|
|
|
CPU Vcore, Load Line calibration Level 7 |
|
|
|
CPU Vcore, Load Line calibration Level 8 |
|
|
|
CPU Vcore, Load Line calibration Level 9 |
|
|
|
Замеры проводились при помощи мультиметра Mastech MY64. Для дальнейшего разгона использовался режим Level 6.
Штатный термоинтерфейс между кристаллом и теплораспределителем заменен на жидкий металл, в качестве системы охлаждения теперь используется СЖО, а не Zalman CNPS10X Performa, так что порог разгона по сравнению с первыми протестированными материнскими платами существенно отодвинут.
В качестве теста стабильности был выбран тест LinX с режимом доступной памяти 3072 Мбайта, как наиболее подходящий по совокупности нескольких параметров (высокое энергопотребление и температурный режим, требовательность к стабильности CPU Cache, повторяемость результатов, показ результатов производительности).
Материал, посвященный влиянию разгона Haswell на производительность, показал, что нет нужды в максимальном разгоне CPU Cache, так что для разгона процессора использовался множитель CPU Cache x45.
Результат разгона, достигнутый с Asus Gryphon Z97 Armor Edition, составил 4800 МГц:
Возможно, будь пятно контакта водоблока с процессором чуть лучше, можно было бы разогнать ЦП на 8-10 МГц выше, но в целом, к результату разгона претензий нет.
Используемые напряжения процессора:
- CPU Input Voltage: 2.26 В;
- CPU Core Voltage: 1.457 В;
- CPU Cache Voltage: 1.32 В.
Температурный режим Asus Gryphon Z97 Armor Edition
Замер температур осуществлялся при помощи термопары K-типа и мультиметра Mastech MY64, температура воздуха в помещении на момент замера ~20-21 градус по Цельсию.
Так как теперь с процессором используется СЖО, радиаторы преобразователя питания легко оставить без обдува, создав тем самым максимальную нагрузку на материнскую плату. В качестве теста для прогрева использовался Prime 95 Small FFTs.
Для начала приведу результаты замеров при отключенных вентиляторах Asus Gryphon Z97 Armor Edition (и с одетым кожухом), как самый стрессовый режим.
Показания термопар:
Место измерения |
в простое |
под нагрузкой |
Радиатор сверху от процессорного разъема |
|
|
Радиатор слева от процессорного разъема |
|
|
Радиатор набора системной логики |
|
|
Показания встроенных датчиков материнской платы:
Датчик |
в простое |
под нагрузкой |
Датчик VCORE |
|
|
Датчик VCORE (Back) |
|
|
Датчик PCH |
|
|
Несмотря на наличие кожуха, осложняющего конвекцию воздуха возле радиаторов, температурный режим при длительном стресс-тесте (более получаса) остался в допустимых пределах, а температуры стабилизировались уже через 20 минут теста. Отмечу, что по сравнению с таким же стресс-тестом Sabertooth Z97 Mark 1, куда ниже показания датчика VCORE Back, что неудивительно – ведь теперь все транзисторы преобразователя питания размещены на лицевой стороне платы. Можно отметить и одинаковую температуру обеих радиаторов, чего у «Саблезуба» не наблюдалось.
Теперь ознакомимся с результатами тестов при подключенном штатном вентиляторе и начнем снова с термопар.
Место измерения |
в простое |
под нагрузкой |
Радиатор сверху от процессорного разъема |
|
|
Радиатор слева от процессорного разъема |
|
|
Радиатор набора системной логики |
|
|
Показания встроенных датчиков материнской платы:
Датчик |
в простое |
под нагрузкой |
Датчик VCORE |
|
|
Датчик VCORE (Back) |
|
|
Датчик PCH |
|
|
При работе штатного вентилятора вопросов относительно температурного режима не остается, результаты очень внушительные. Интересный факт: либо часть потока воздуха достигает радиатора системной логики, либо сказывается меньшая температура текстолита вокруг радиатора.
Встроенный звук
Тестирование встроенного звука производилось при помощи RightMark Audio Analyzer 6.2.5 в режиме 16 бит / 44.1 КГц, как в наиболее часто используемом на ПК.
Установленный на материнской плате кодек – Realtek ALC892.
Тест |
|
|
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
|
|
Уровень шума, дБ (А) |
|
|
Динамические диапазон, дБ (А) |
|
|
Гармонические искажения, % |
|
|
Гармонические искажения + шум, дБ(A) |
|
|
Интермодуляционные искажения + шум, % |
|
|
Взаимопроникновение каналов, дБ |
|
|
Интермодуляции на 10 кГц, % |
|
|
Общая оценка |
|
|
Увы, на встроенном звуке производитель сэкономил, до результатов полноразмерных плат Sabertooth, использующих ALC1150, а не ALC892, герой обзора не дотягивает.
Заключение
Asus Gryphon Z97 Armor Edition оставила неплохие впечатления. Она вполне может стать интересным вариантом, если есть необходимость сборки компактного ПК и желание «заморочиться» с охлаждением компьютера, создав тихую систему, которая будет увеличивать обороты вентиляторов только в соответствии с показаниями термопар. Нельзя оставить в стороне и вариант с моддингом, где ключевую роль может сыграть внешний вид материнской платы, облаченной в доспехи.
Для всех остальных случаев лучше подойдут другие системные платы. Причем можно рассмотреть и более дешевый сегмент, где есть та же Gryphon Z97, обладающая урезанным комплектом поставки и не оснащенная «доспехами», но реализованная на полностью идентичном дизайне платы. И более дорогой вариант, где доплатив 1000 рублей, можно взять более оснащенную Maximus VII Gene.
Плюсы Asus Gryphon Z97 Armor Edition:
- Защита платы от механических повреждений благодаря использованию пластмассового кожуха с лицевой стороны и металлического щита с обратной;
- Развитая система мониторинга температур на основе нескольких набортных температурных датчиков;
- Три подключаемых термопары;
- Предсказуемость материнской платы при разгоне;
- Эффективная система охлаждения;
- Лучшая реализация управления оборотами вентиляторов среди конкурентов;
- Пятилетняя гарантия.
Минусы материнской платы:
- Наличие конденсаторов поблизости от процессорного разъема, из-за чего могут возникнуть проблемы совместимости при установке крупных водоблоков;
- Использование звукового кодека Realtek ALC892;
- Завышенная цена.
Страница материнской платы Asus Gryphon Z97 Armor Edition на официальном сайте производителя:
Выражаем благодарность:
- Компании Asus за предоставленную на тестирование материнскую плату Asus Gryphon Z97 Armor Edition.
