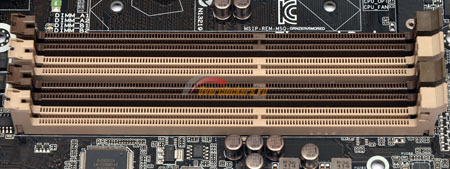

Под DDR3 память распаяно четыре слота, которые оборудованы защелками сверху:
Из-за близости графического порта использование защелок только сверху выглядит оправданным решением, в противном случае установленная в систему видеокарта могла бы препятствовать размещению модулей памяти.
Производителем заявлены режимы работы DDR3 1333 / 1600 / 1866. В отличие от остальных материнских плат, с продуктами TUF в списке характеристик Asus не хвастается высокочастотными режимами разгона памяти, хотя в настройках UEFI присутствуют все множители, доступные другим системным платам, то есть режимы 800, 1066, 1333, 1400, 1600, 1800, 1866, 2000, 2133, 2200, 2400, 2600, 2666, 2800, 2933, 3000, 3200, 3400 МГц.
реклама
Максимальный объем памяти в 32 Гбайта говорит о поддержке платой модулей памяти объемом 8 Гбайт.
Для активации Dual Channel режима необходимо устанавливать планки памяти в слоты одинакового цвета, то есть либо в 1/3, либо в 2/4. Для обеспечения наибольшей совместимости модулей и стабильности в разгоне производителем рекомендуется в первую очередь задействовать разъемы 2/4. При использовании одной планки желательно установить ее во второй слот.

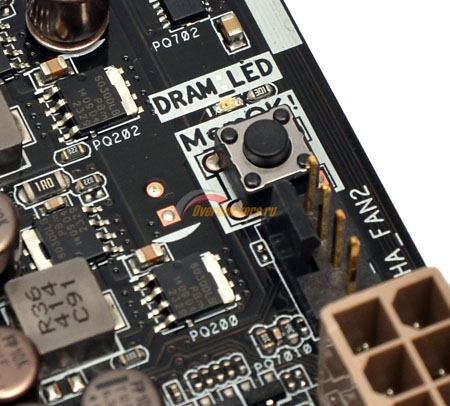

Недалеко от разъемов оперативной памяти расположена кнопка «MemOK!»:
В некоторых ситуациях она может помочь с устранением проблем совместимости.

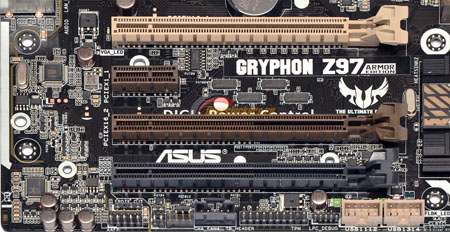

Конфигурация слотов расширения:
Слоты сверху вниз:
- PCI-E 3.0 X16/8;
- PCI-E 2.0 X1;
- PCI-E 3.0 X8/0;
- PCI-E 2.0 X4.
реклама
Конфигурация слотов расширения вполне типична для Micro-ATX материнских плат с поддержкой SLI/CrossFireX, что-либо иное здесь придумать трудно.

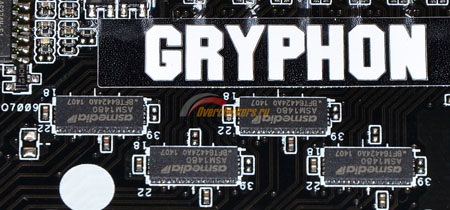

Оба полноразмерных слота берут свое начало от процессора, доступные конфигурации слотов – 16+0 и 8+8, за деление шестнадцати линий PCI-Express на два слота отвечают четыре микросхемы-свитча ASMedia ASM1480:
Разъемы PCI-E 2.0 X1 и PCI-E 2.0 X4 берут свое начало от набора системной логики Intel Z97, и ни с кем своими ресурсами не делятся.

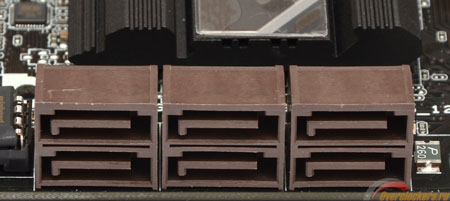

Порты SATA приютились у правого края платы, недалеко от правого нижнего угла:
Все шесть портов поддерживают режим SATA 6 Гбит/с, и реализованы силами Intel Z97, сторонние контроллеры не применяются. Что печально, несмотря на обновление набора системной логики, материнская плата не получила интерфейсов M.2 и SATA-Express. Итого, изменения в моделях при смене поколений носят скорее косметический характер.

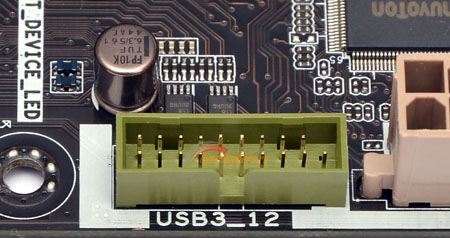

Чуть правее портов SATA расположилась единственная колодка для подключения корпусных портов USB 3.0:
Как и в случае с портами SATA, колодка реализована силами набора системной логики, сторонние контроллеры не используются. Всего у материнской платы шесть портов USB 3.0: два в виде колодки для подключения корпусных портов и четыре на интерфейсной панели.

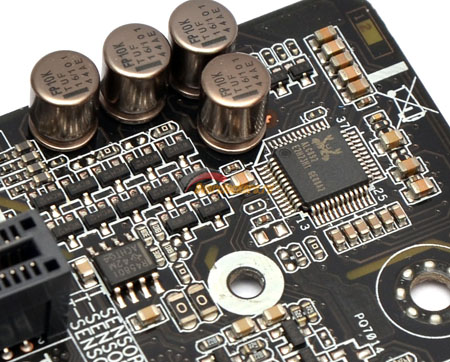

Звуковой тракт расположен в левом нижнем углу платы:
В отличие от полноразмерных плат Sabertooth, «Грифон» довольствуется встроенным звуком на базе контроллера Realtek ALC892, что для ценового диапазона устройства весьма неприятный фактор. Хорошо хоть, не тронутой осталась микросхема усилителя для наушников Texas Instruments R4580I.
В качестве сетевого контроллера применен Intel I218-V:
реклама

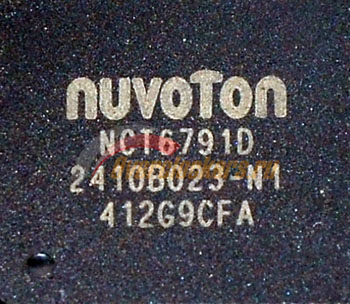

В качестве Multi-IO используется микросхема Nuvoton NCT6791D:

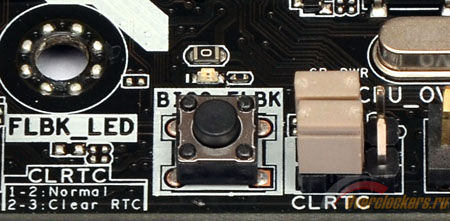

Из дополнительных особенностей можно отметить, что в отличие от полноразмерных «Саблезубов», у Gryphon Z97 непосредственно на плате (а не на интерфейсной панели) расположена кнопка USB BIOS Flashback:

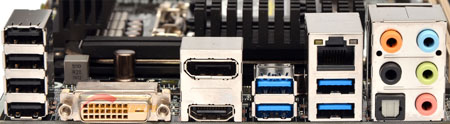

На задней панели Asus Gryphon Z97 Armor Edition расположены:
- Четыре USB 2.0;
- Четыре USB 3.0;
- Один DVI-D;
- Один HDMI;
- Один DisplayPort;
- Два LAN;
- Один оптический выход S/PDIF;
- Пять аудио входов/выходов 3.5-мм mini-jack.
По сравнению с Sabertooth Z97 в конфигурации интерфейсной панели нет кнопки USB BIOS Flashback (она перенесена непосредственно на плату), а также добавился разъем DVI-D. Чуть выше DVI разъема оставлено много свободного места, но иначе никак: в той области происходит забор воздуха штатным вентилятором преобразователя питания процессора.

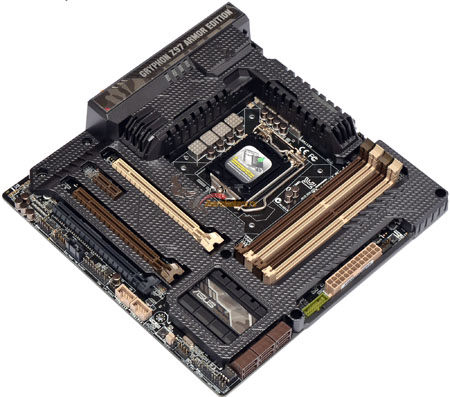

Фотография Asus Gryphon Z97 Armor Edition, позволяющая оценить высоту компонентов:

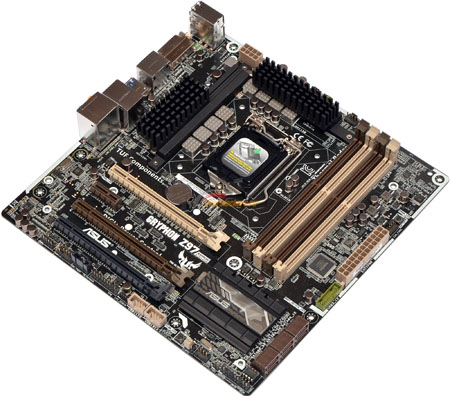

Фотография материнской платы без кожуха:

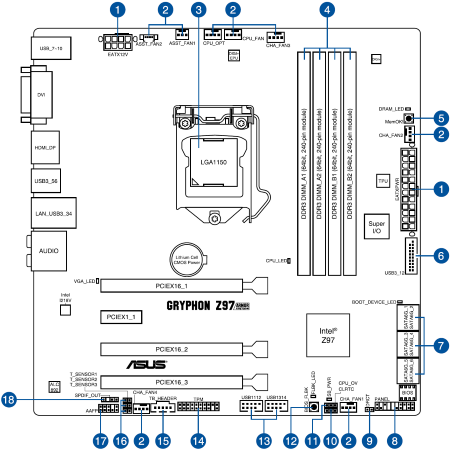

Расположение элементов.
Система охлаждения
Система охлаждения состоит из трех радиаторов, два из которых соединены тепловой трубкой. Два теплорассеивателя отводят тепло от преобразователя питания процессора, третий ответственен за охлаждение набора системной логики Intel Z97.

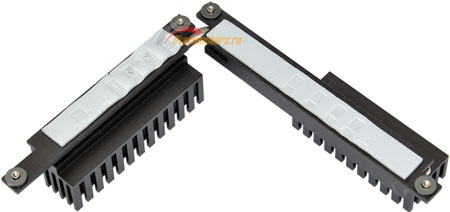

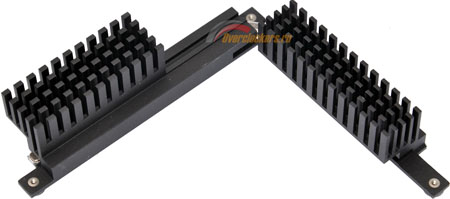

Радиаторы преобразователя питания практически такие же, какими были и на полноразмерных платах Sabertooth Z77, Sabertooth Z87 и Sabertooth Z97 Mark 1. Это все та же конструкция из двух радиаторов, соединенных между собой тепловой трубкой:
Она хорошо зарекомендовала себя ранее, и неприятных сюрпризов от материнской платы ждать не приходится.
Используется термопрокладка средней толщины. Контакт термопрокладки с силовыми элементами преобразователя питания хороший и равномерный по всей площади прилегания.

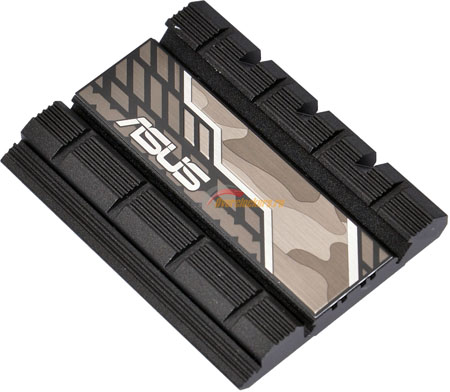

Радиатор системной логики в сравнении с платами Sabertooth в размерах компактнее:
Но, несмотря на более компактные габариты, с учетом низкого тепловыделения Intel Z97 проблем возникнуть не должно.

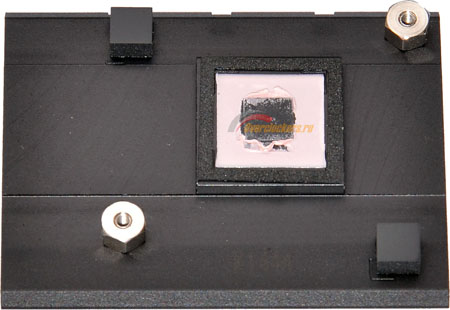

В качестве термоинтерфейса используется некое подобие высохшей жевательной резинки, субстанция липкая и оттирается с трудом.

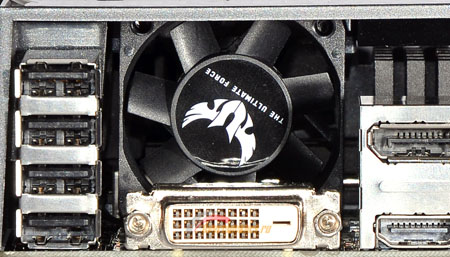

Помимо радиаторов, можно отметить, что в комплекте поставки платы присутствует 40 мм вентилятор, который устанавливается внутри кожуха, в области недалеко от интерфейсной панели:
Это модель Sunon MagLev MG40100V1-Q000-G9C.
