Gigabyte GTX 770 WindForce 3X
Описание на сайте производителя – ссылка.
Практически любой пользователь узнает продукцию компании Gigabyte с первой секунды благодаря фирменной системе охлаждения WindForce 3X. Выдает себя и надпись на кожухе СО.
Видеокарту Gigabyte GTX 770 WindForce 3X преследуют те же проблемы, что и другие топовые модели этой компании. Из-за оригинальной СО длина графического ускорителя возрастает до 292 мм, что заставляет задуматься владельцев тесных корпусов.
реклама
Разработчики в очередной раз оснастили видеокарту топового сегмента своим любимым детищем – WindForce 3X 450W. Ничего нового здесь не встретишь.
Основание радиатора медное, на нем различим след полировочной фрезы. Несмотря на это, подошва кулера довольно ровная. Здесь же закреплена алюминиевая пластина, которая накрывает все микросхемы памяти.
Весь радиатор представлен сложной конструкцией, состоящей из двух секций. Каждая из них набрана из алюминиевых никелированных пластин, пронизанных шестью тепловыми трубками с различным диаметром. Так четыре из них получили поперечное сечение 6 мм, две – 8 мм.
Активная часть представлена тремя низкопрофильными вентиляторами фирмы Everflow T128010SU с техническими характеристиками 12 В, 0.35 А.

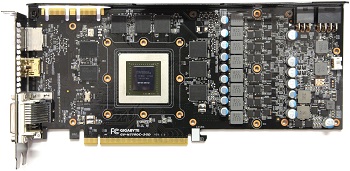

Видеокарта Gigabyte GTX 770 WindForce 3Х выполнена на оригинальной печатной плате черного цвета, которая своими габаритами немного напоминает таковую у «референсной» Nvidia GeForce GTX 780, однако принципы размещения ключевых элементов все же отличаются, поэтому говорить о полном соответствии нельзя.
Питание ускорителя выполнено по усиленной десятифазной схеме (8+2, GPU/MEM), в то время как эталонная версия включает в себя на три фазы в цепи питания графического ядра меньше.
реклама
С обратной стороны распаян основной ШИМ-контроллер – ON Semiconductor NCP4208.
Разработчиками Gigabyte заявлена базовая частота графического процессора 1137 МГц (в режиме GPU Boost 1189 МГц), частота памяти – 1753 МГц.

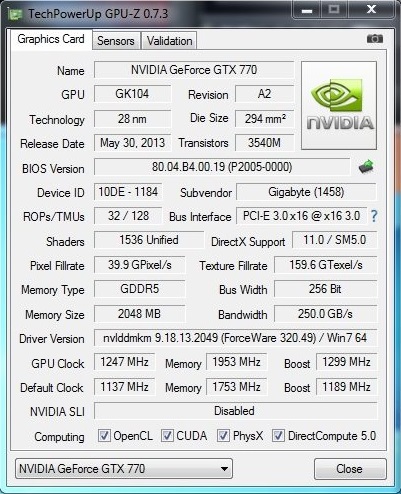

На данном экземпляре удалось добиться высокого разгона видеокарты. Плата успешно проходила все тесты на отметке 1247 МГц (в режиме Boost до 1299) и 1953 МГц для видеоядра и памяти. В режиме игровой нагрузки пиковая тактовая частота графического процессора и вовсе составляла 1336 МГц благодаря технологии GPU Boost 2.0!
Что же касается системы охлаждения, то в одном случае нам попался «неудачный», я бы даже сказал бракованный образец. В остальных случаях были схожие результаты. При автоматическом регулировании скорости вращения вентиляторов, в режиме максимальной нагрузки графическое ядро нагрелись до 74 градусов, а кулер, судя по показаниям мониторинга, работал при этом на 58% от своей максимальной мощности. Система охлаждения в подобном режиме издает уровень шума, который можно охарактеризовать как «ниже среднего» и он является вполне комфортным для продолжительной работы за компьютером.
С обзором одного из экземпляра Gigabyte GTX 770 WindForce 3X 450W можно ознакомиться по ссылке.
Inno3D GTX 770 HerculeZ 2000
Описание на сайте производителя – ссылка .
На очереди графические ускорители фирмы Inno3D (InnoVISION). И начнем с младшей модели в иерархии компании.

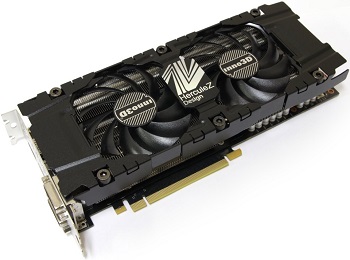

Графический ускоритель Inno3D GTX 770 HerculeZ 2000 внешне отличается от «референса» благодаря применению оригинальной системы охлаждения. Кожух выполнен из металла и закреплен шестью крупными винтами.
Несмотря на применение системы охлаждения собственного дизайна, габариты модели практически не выходят за размеры печатной платы.
Фирменная система охлаждения HerculeZ 2000 получила необычную конструкцию из-за своего кожуха с шестигранными винтами.

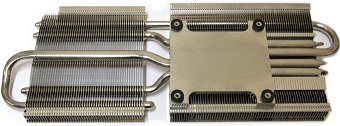

Сам радиатор отличился сложной формой и состоит из двух секций алюминиевых ребер, пронизанных тепловыми трубками. Диаметр последних – 6 мм. Для всех соединений применена пайка, что хорошо сказывается на общей эффективности.
реклама
Демонтированный кожух скрывает два вентилятора с диаметром крыльчатки 87 мм. Они маркированы как изделие фирмы Colorful CF-12915S. Технические характеристики следующие: 12 В, 0.35 А.
После демонтажа радиатора, на плате остается алюминиевая пластина черного цвета. Она выступает в роли своеобразного большого теплоотводящего радиатора, правда, без ребер, контактируя с микросхемами памяти и силовой частью через термопрокладки.
Логотип компании Nvidia непосредственно на печатной плате говорит о том, что перед нами «референс», причем платы от GTX 680. Оказывается, что такой относительно старый дизайн годится для создания новых видеоадаптеров GTX 770.
Если уж дизайн такой же, как у GTX 680, то и схема питания аналогична. Только вместо четырех фаз в правом нижнем углу распаяны все пять.
ШИМ-контроллер распаян с обратной стороны. Это микросхема Richtek RT8802A.
Данная модель поставляется с заводским разгоном: базовый разгон до 1072 МГц по ядру против 1046 МГц у эталонной версии GeForce GTX 770, в режиме Boost – 1111 МГц при напряжении 1.200 В против 1085 МГц. Частота памяти осталась без изменений – 1753 МГц.
В режиме нагрузки технология GPU Boost 2.0 дает видеокарте показать свой характер. Частота графического ядра составляет 1150 МГц, а температура не превышала 76°C. Установленные вентиляторы смогли справиться со своей задачей: несмотря на их скорость вращения 1600 об/мин, издаваемый шум был низок.

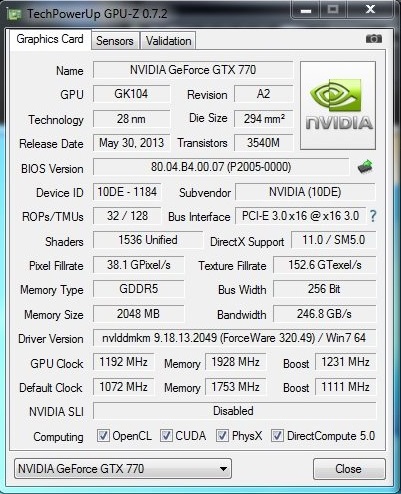

Стабильные частоты видеоядра и памяти в разгоне находились с трудом, но ряд попыток привел к желаемому результату: 1192 МГц и 1928 МГц соответственно, в игровых приложениях тактовая частота и вовсе была 1267 МГц. Высокий результат.
Видеокарта Inno3D GTX 770 HerculeZ 2000 ждет вас в материале «Тестируем разные GeForce GTX 770: Asus GTX 770 DirectCu II OC и Inno3D GTX 770 HerculeZ 2000».
Inno3D iChill GTX 770 HerculeZ X3 Ultra
Описание на сайте производителя – ссылка .
Модель Inno3D GTX 770 с предустановленной системой охлаждения HerculeZ 2000 хороша, но куда более интересна видеокарта Inno3D iChill GTX 770 HerculeZ X3 Ultra.

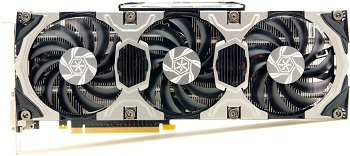

Видеокарта iChill имеет длину 313 мм. Графический ускоритель сразу привлекает внимание благодаря солидным размерам и применению трех больших вентиляторов в системе охлаждения. Гармоническим дополнением уникального стиля являются использования металлических декоративных элементов, которые крепятся винтами под внутренний шестигранник. Система охлаждения выглядит очень мощно.
Конструкция СО iChill отличилась не только использованием массивного радиатора и толстых вентиляторов, но и надписью с подсветкой сбоку. На обратной стороне данной новинки расположена алюминиевая пластина, которая не только дополняет общий стиль, но и защищает элементы платы от механических повреждений, предотвращает прогибание текстолита под весом массивной конструкции системы охлаждения, а также принимает участие в рассеянии тепла.

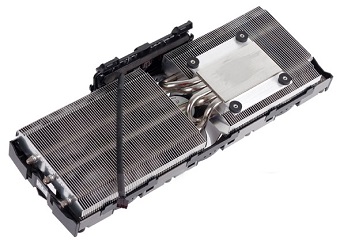

В основе кулера находятся пять медных никелированных тепловых трубок диаметром 6-мм каждая. Три тепловые трубки переносят часть тепла к большему по размерам радиатору, а две другие – к меньшему. На пластинах выштамповано название серии кулера – HerculeZ.
Всю эту конструкцию накрывает кожух с тремя вентиляторами типоразмера 90 мм (реальный размер лопастей - 86 мм), который крепится с помощью длинных пластмассовых крючков. Используются вертушки компании Colorful CF-12915S с характеристиками 12 В и 0,35 А.

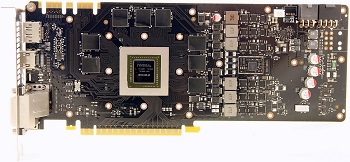

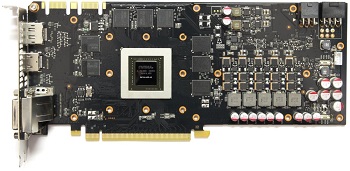

Печатная плата Inno3D полностью скопирована с эталонного варианта. Так что все то, что заложено в референсной карте, есть и в этой версии HerculeZ.
Фазы питания GPU управляются ШИМ-контроллером NCP4206.
Поскольку сама видеокарта основана на плате эталонного дизайна, то очевидно, что система питания не изменилась. Она по-прежнему выполнена по формуле 5+1+1 (GPU, Mem, PLL).
Видеокарта может похвастаться заводским разгоном, ядро функционирует на частоте 1150 МГц, производитель так же разогнал и видеопамять до красивой цифры 1800 МГц.

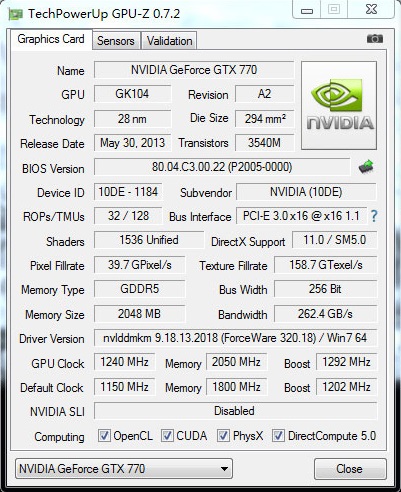

После продолжительных тестов стабильные частоты для GPU составили 1240 МГц (в режиме Boost до 1292 МГц), памяти – рекордные 2050 МГц.
В среднем в игровых приложениях тактовая частота ядра держалась на отметке 1306 МГц, изредка повышаясь до 1336 МГц.
Более детально с данным сэмплом предлагаем познакомиться в материале «Обзор и тестирование видеокарт Inno3D iChill GeForce GTX 770 HerculeZ X3 Ultra и Zotac GeForce GTX 770».
