Подсистемы питания процессора и оперативной памяти
Процессорный разъем LGA 1150 заметно облегчил жизнь производителям материнских плат, выпускающим свою продукцию под решения Intel. Если еще в прошлом поколении LGA 1155 процессору требовалось аж четыре питающих напряжения (CPU_Core, iGPU, VCCIO и VCCSA), то теперь осталось только одно, величиной 1.8 В, из которого дальше уже сам процессор, посредством своего собственного встроенного преобразователя, преобразует (извините за каламбур) в необходимые ему напряжения. Поэтому теперь рядом с процессорным сокетом присутствует только один общий преобразователь и один ШИМ-контроллер, который отвечает за его работу.

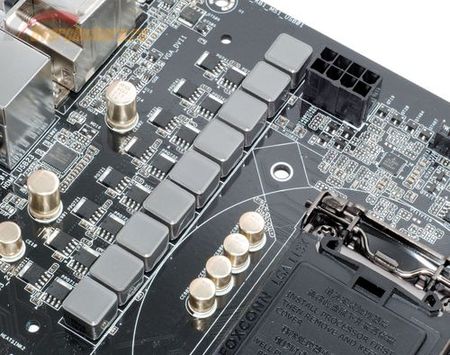

На материнской плате ASRock таковым является четырехфазный Intersil ISL95820.
реклама

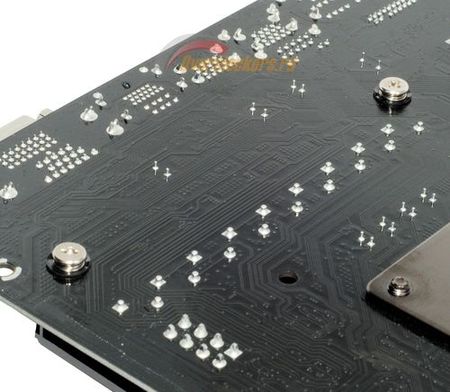

Показавшееся на первый взгляд наличие восьми фаз питания является обманчивым впечатлением, достаточно лишь перевернуть плату и увидеть, что выводы дросселей спаяны попарно.
На каждую из сдвоенных таким образом фаз приходится по одному дросселю и два мосфета (Nikos PH9130AL и PH5830AL), роль драйвера для каждой из фаз на себя взял сам ШИМ-контроллер ISL95820. Для неэкстремального разгона подобного преобразователя питания хватит просто с головой.

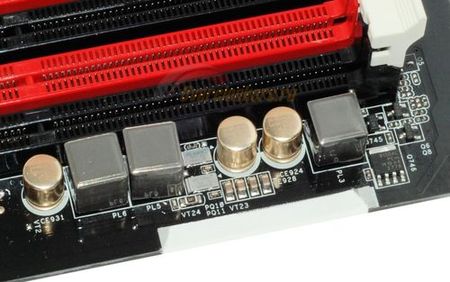

А вот подсистема питания оперативной памяти преподнесла небольшой сюрприз: применены транзисторные сборки Texas Instruments CSD87588N, которые даже на топовых флагманских моделях материнских плат не всегда обнаружишь.

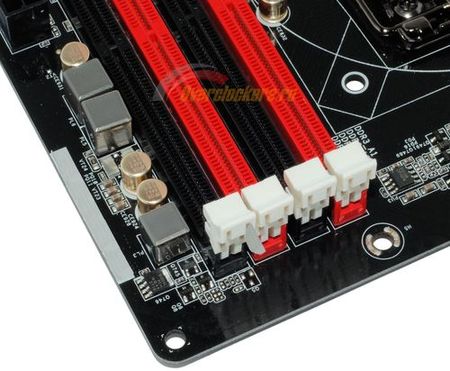

Но зато в целом преобразователь вышел очень компактным, ну а для дополнительной экономии места, ШИМ-контроллер (Richtek RT8120B) вынесен по другую сторону слотов памяти.
В кадре он справа.
реклама
С платой ASUS у меня получилось все несколько хитрее: я не смог снять радиатор преобразователя питания – слишком тугими оказались пластиковые защелки, а ломать их нет возможности (платы предоставлены не производителем, а розничным магазином). Поэтому все, что могу отметить, это лишь наличие перемаркированного ШИМ-контроллера и четырех фаз питания в преобразователе питания ЦП.

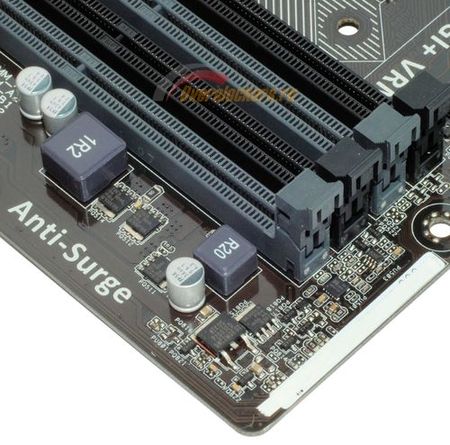

Преобразователь питания памяти однофазный.

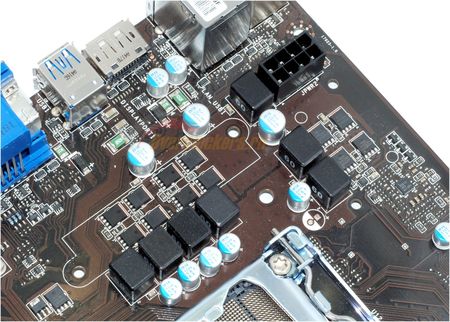

MSI H97 Guard-Pro предлагает шестифазный преобразователь питания процессора – снова некое среднее решение между ASRock и ASUS (чисто четырехфазным решением и четырехфазным с удвоенным набором элементной базы).

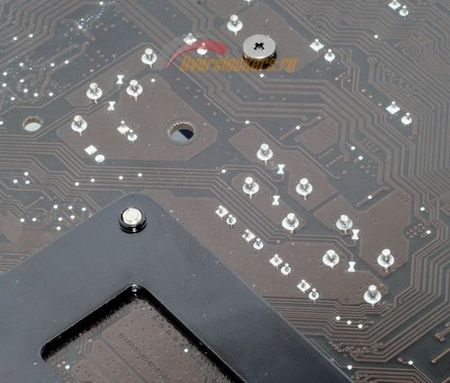

Однако примененный ШИМ-контроллер Intersil ISL95812 сразу выдает хитрость инженеров MSI «с головой»: фазы питания попросту спаяны попарно.
Отдельно вышеупомянутых инженеров следует «поблагодарить» за экономию в производстве: одна удвоенная фаза питания не накрыта радиатором, хотя отверстия под установку оного предусмотрены. Подобная особенность сильно снижает толк от наличия радиатора на двух других фазах: нагрузка на них одинакова, а, значит, и уровень тепловыделения будет идентичен. Поэтому ограничителем по нагреву станет именно незакрытая радиатором фаза.

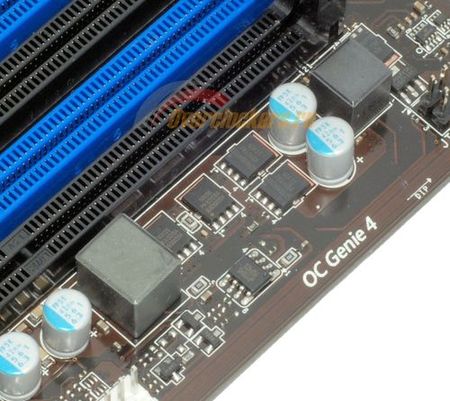

Оперативная память довольствуется однофазным преобразователем питания под управлением ШИМ-контроллера uPI Semiconductor uP1504S .
В качестве элементной базы взяты мосфеты Nikos PK616BA и PK632BA.
Замечу, что подобная компонентная база используется, например, в MSI Z97 Gaming 5, за отличием лишь в примененных катушках индуктивности и ШИМ-контроллере подсистемы питания процессора (плюс там налицо использование удвоителей фаз, а не простая попарная спайка).
