Разъемы и дополнительные контроллеры
На всех трех материнских платах установлено по четыре слота памяти DDR3, суммарный объем которой не должен превышать 32 Гбайт.
Примечательно, что максимальная частота памяти заявлена равной 1600 МГц (как и в спецификациях Intel H97), однако в реальности на всех трех платах с используемым Intel Pentium G3528 была доступна лишь частота 1400 МГц, а любые попытки выставления более высокого значения просто игнорировались (применялась частота 1400 МГц).
реклама
А вот возможности построения подсистемы хранения данных у моделей отличаются: самой скромной по возможностям оказалась плата ASRock – только шесть SATA 6 Гбит/с.
Тогда как платы ASUS и MSI помимо шести SATA предлагают еще и слот M.2.
При этом на обеих материнских платах M.2 может работать как в режиме PCI-Express, так и в режиме SATA (в чем разница, пояснять не стану, просто переадресую к своему обзору «Недо-M.2: обзор трех SSD M.2 с интерфейсом SATA – Crucial M500 120 Гбайт, Crucial M550 128 Гбайт и Kingston SN2280S3 120 Гбайт»).
Стоит отметить, что линии PCI-E для этого разъема берутся от чипсета, который сам по себе небогат на них (всего восемь, кстати, версии 2.0), поэтому тут есть некоторые особенности: M.2 использует только две линии. Кстати, ASUS заявляет «M Key», что означает четыре линии PCI-E, однако при этом говорится о «Speed up your system with lightning-fast 10Gb/s M.2», так что здесь присутствует только формальная совместимость.
Сам разъем M.2 расположен весьма… скажем так, аккуратно: при установке SSD-накопителя типоразмера 2280 (максимального размера, предусмотренного стандартом), до разъема PCI-E x1 остается буквально один миллиметр – не «впритирку», но плотно. При этом до установленной в слот PCI-E x1 длинномерной платы расширения остается приличное расстояние.
реклама

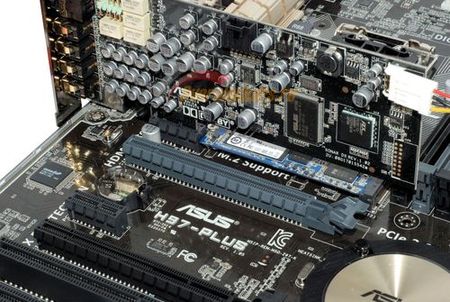

В кадре материнская плата Asus H97-Plus, одна из рассматриваемых ныне, звуковая карта Asus Xonar DX и твердотельный накопитель Kingston SM2280 120 Гбайт.
На всех трех платах присутствует только по одной колодке USB 3.0 для подключения двух портов этого интерфейса, которые могут быть расположены на передней панели корпуса системного блока. И во всех трех случаях расположение этих колодок одинаково – под разъемом основного питания ATX у правого края платы:
Остальные четыре поддерживаемых Intel H97 порта вынесены в виде соответствующих разъемов на задние панели материнских плат. Часть USB (но уже версии 2.0) мы найдем по нижнему краю рассматриваемых материнских плат – в «коллективе» других интерфейсов.

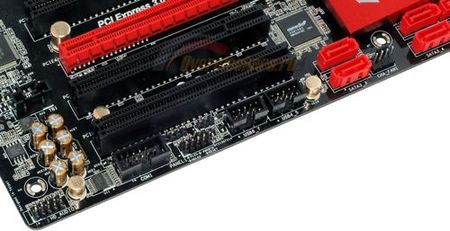

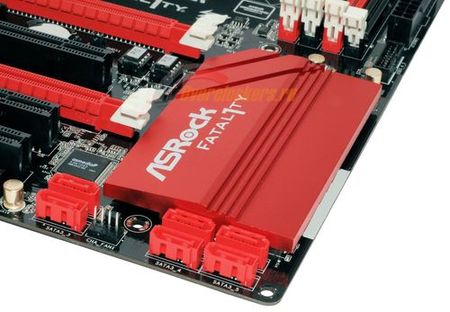

ASRock Fatal1ty H97 Performance оснащена самым минимальным набором интерфейсов (возможно, за это стоит благодарить громоздкий радиатор, установленный производителем на чипсет):
Пара колодок USB 2.0/1.1 для подключения четырех портов, колодка фронтальной панели корпуса (светоиндикация, кнопки включения и перезагрузки), колодка COM-порта. В самом углу расположилась колодка аудиоразъемов. И на этом все. Скромно, но, тем не менее, даже такого набора хватит подавляющему большинству пользователей.

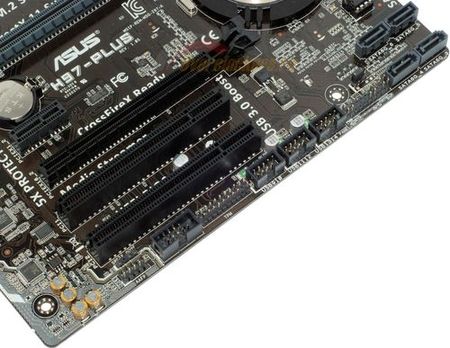

Материнская плата Asus H97-Plus более оснащенная:
Добавилась третья колодка USB 2.0/1.1 и колодка TPM.

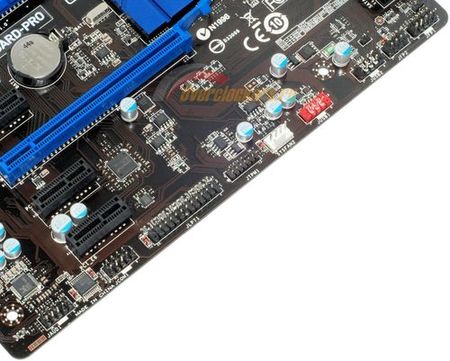

Материнская плата MSI H97 Guard-Pro предлагает «размен» интерфейсов:
Убрана одна колодка USB 2.0/1.1 (их осталось две), а вместо нее добавлена для подключения LPT. Альтернатива довольно сомнительная: данный интерфейс все чаще остается невостребованным (как, кстати, и COM), впрочем, большинству пользователей хватит и шести USB (2 х 3.0 + 4 х 2.0) на фронтальной панели корпуса системного блока.
С аудиотрактом оказались свои сюрпризы. Особенную улыбку в этом плане вызвала модель ASRock:
реклама
Микросхема звукового кодека (коей, кстати, является Realtek ALC1150) оказалась скрыта под металлической крышечкой, ее сопровождает целая армия конденсаторов с жидкостным электролитом, обеспечивающих «теплый ламповый звук» (с).

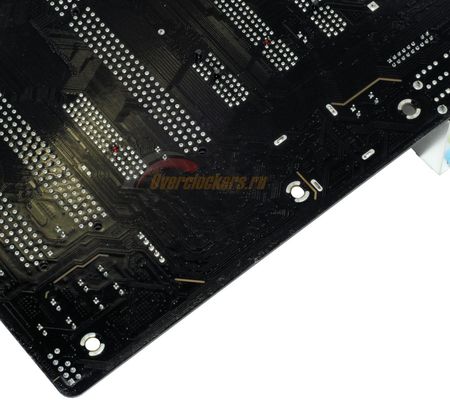

Мало того, аудиотракт изолирован от остальной платы участками текстолита без металлизированных слоев. Правда, какой толк от этой изоляции, да еще выполненной так фрагментарно?
Шесть отдельных небольших участков, причем длина двух из них не превышает нескольких миллиметров, а еще пары – двух сантиметров. Оставшиеся два – от силы три сантиметра. Суммарно эта «изоляция» не покрывает и трети необходимого расстояния. И смех, и грех. Сделано по принципу «чтобы было».
Да еще до кучи здесь расположен контроллер I/O (Nuvoton NCT6776D), который явно не станет «тихим» в плане наводок. И, забегая вперед, отмечу, что и в самом деле мною наблюдались проблемы со звуковым кодеком: RMAA выдавала результаты, плавающие от «очень плохо» до «хорошо» и «отлично». Проще говоря, наводки все же есть.
Сетевой контроллер убран за заднюю интерфейсную панель:
Использован гигабитный Intel I218V, который обычно встречается на старших моделях материнских плат.

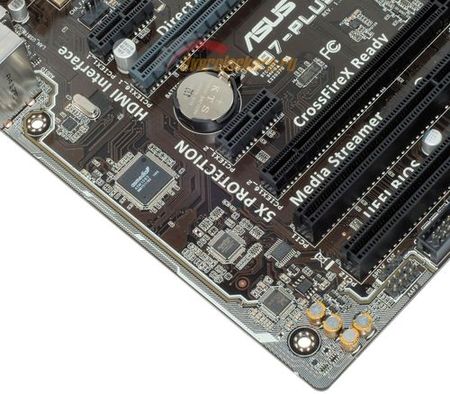

Инженеры ASUS реализовали аудиотракт менее вычурно и использовали более старый кодек Realtek ALC887.

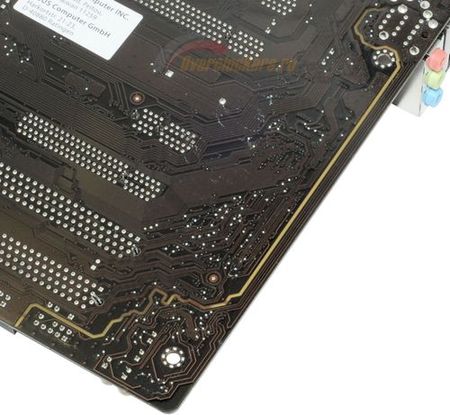

Но зато к изоляции подошли более основательно, точнее даже сказать, образцово:
Однако в силу каких-то причин именно сюда они вынесли контроллер ASMedia ASM1083, который является мостом PCI-E x1 <> PCI и обеспечивает работу трех слотов старой шины PCI на материнской плате. Обычно подобного рода контроллеры располагаются ближе к чипсету.
Ну и никуда не делся контроллер I/O, в качестве которого здесь применен более компактный Nuvoton NCT5538D. А под самым блоком аудиоразъемов задней панели материнской платы расположился сетевой гигабитный контроллер Realtek RTL8111GR.

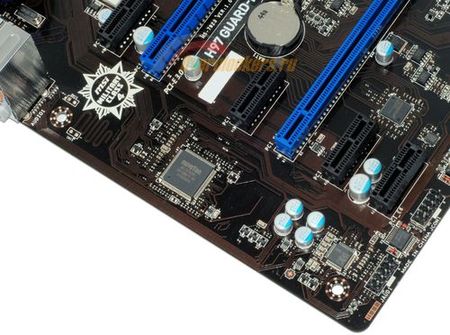

А вот инженеры MSI вообще не стали озадачиваться какой-либо изоляцией аудиотракта, хотя звуковой кодек взяли посовременнее, нежели их коллеги из ASUS (снова срединное положение между ASRock и ASUS, кстати) – Realtek ALC892.

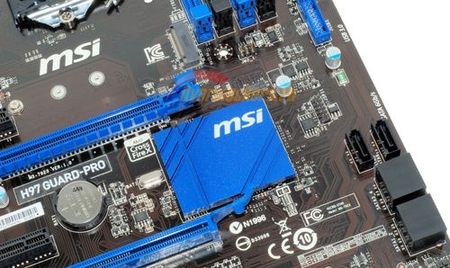

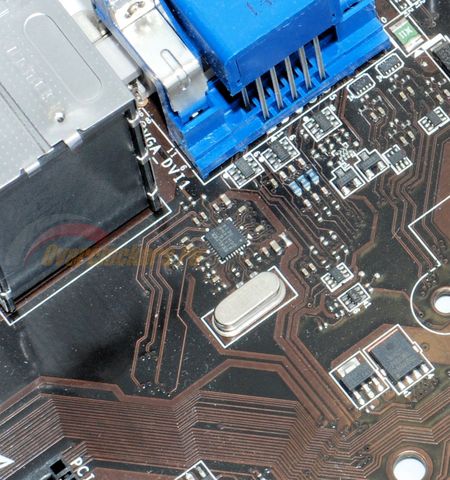

В качестве контроллера I/O взят Nuvoton NCT6792D, а сетевой контроллер аналогично плате ASRock убран за интерфейсную панель, причем в самые глубины. Для его фотографирования проще снять радиатор подсистемы питания процессора.
При этом контроллер – довольно заурядный гигабитный Realtek RTL8111G.

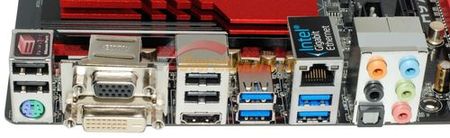

Задние панели героев нашего обзора отличаются довольно заметно.
- Два USB 2.0/1.1 и один универсальный PS/2 для подключения мыши и клавиатуры;
- Один DVI-D и один D-Sub;
- Два USB 2.0/1.1 (при этом верхний является особым Fatal1ty USB-портом) и один HDMI;
- Два USB 3.0/2.0/1.1;
- Один сетевой порт RJ-45 и два USB 3.0/2.0/1.1;
- Блок аудиоразъемов.
«Особенный» Fatal1ty Mouse USB-порт является обычным USB 2.0 портом, однако с увеличенной до 1 ГГц частотой опроса, причем для реализации данного функционала нужно установить дополнительное приложение ASRock (которое существует только в Windows-версии).
При этом, как признает сама ASRock, далеко не все мыши могут работать с такой частотой опроса, есть проблемы совместимости с некоторыми беспроводными устройствами (при этом мыши с интерфейсом USB 2.0 не работают вообще), а также USB-хабами. Кстати, ничего уникального и «фирменного» в увеличении частоты нет: подобное можно осуществить и сторонними приложениями на любой материнской плате, а сама история игр с частотами уходит еще во времена главенства PS/2.

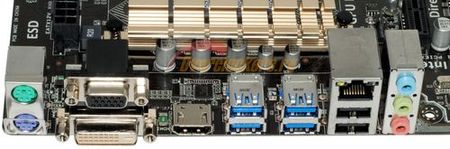

- Два PS/2 для подключения мыши и клавиатуры;
- Один D-Sub и один DVI-D;
- Один HDMI;
- Четыре USB 3.0/2.0/1.1;
- Один сетевой порт RJ-45 и два USB 2.0/1.1;
- Блок аудиоразъемов.

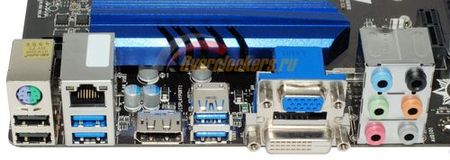

- Два USB 2.0/1.1 и один универсальный PS/2 для подключения мыши и клавиатуры;
- Один сетевой порт RJ-45 и два USB 3.0/2.0/1.1;
- Один DisplayPort;
- Два USB 3.0/2.0/1.1;
- Один D-Sub и один DVI-D;
- Блок аудиоразъемов.
