Обзор и тестирование видеокулера Arctic Accelero Xtreme IV (страница 4)
реклама
Тестовый стенд
Для тестирования был собран стенд со следующей конфигурацией:
- Открытый тестовый стенд;
- Материнская плата: ASUS Crosshair IV Formula, BIOS 3027;
- Процессор: AMD FX-8350 (4000 @4570 МГц, 240 х 19 при 1.48 В);
- Система охлаждения процессора: Thermalright Archon rev. A;
- Видеокарта: AMD Radeon Sapphire R9 290;
- Системы охлаждения видеокарт:
- Arctic Twin Turbo III;
- Ice Hammer IH-900 B;
- Термоинтерфейс: Arctic MX-4;
- Оперативная память: Crucial Ballistix Tracer, 2 х 4096 Мбайт, PC3-14900, 1866 МГц, DDR3, CL9-9-9-27 1.5 В (BLT2CP4G3D1869DT2TXRGCEU);
- Твердотельный накопитель: Crucial M4 128 Гбайта (CT128M4SSD2) 2.5” , SATA, MLC;
- Блок питания: Zalman ZM1000-HP, 1000 Ватт;
- Монитор: Dell U2412M, 1920 х 1200;
- Мультиконтроллер: Zalman ZM-MFC3.
Инструментарий
Применялось следующее программное обеспечение:
- Мониторинг: GPU-Z 0.7.7, HWiNFO64 4.27-2050;
- Прогрев GPU и VRM: FurMark 1.11.0;
- Регулировка вентиляторов: MSI Afterburner 3.0.0 beta19.
реклама
Методика
Использовалась операционная система Windows 7 Ultimate 64-bit (Service Pack 1) со всеми обновлениями на данный момент. Процессор был разогнан по шине 240 МГц с множителем 19, его частота в итоге составила 4560 МГц.
На скриншоте значение завышено из-за особенности материнской платы. В BIOS функции, которые отвечают за стабильность системы, находятся в авторежиме.
В BIOS (3029 за 10/09/2012) платы во вкладке «Extreme Tweaker» в настройках устанавливались следующие параметры:
- Ai Overclock – manual;
- CPU Ratio – x19;
- AMD Turbo CORE technology – Disable;
- CPU Bus Frequency – 240;
- PCIE Frequency – 100;
- DRAM Frequency – 1920 МГц (1:4 с таймингами: 9-9-9-24);
- CPU/NB Frequency - 2400 МГц;
- HT Link Speed - 2400 МГц;
- CPU Offset Voltage – 1.488 [0.10000];
- DRAM Voltage – [1.68750];
- HT Voltage – [1.22500];
- NB Voltage – [1.35000].
Все остальные настройки – по умолчанию (Auto).
Драйвер видеокарт:
- Catalyst 14.4.
Тестирование и замеры проводились на открытом стенде при температуре окружающей среды 24-26 градусов по Цельсию. Показания окружающей среды снимались с термопары, которая была подключена к контроллеру и выведена отдельно за пределы тестового стенда. На видеокарте переключатель во время тестирования находился в положении «2» с оригинальным BIOS.
реклама
За сканирование модулей напряжения отвечает контроллер (ШИМ) «CHIL», через него температуры с силовых элементов отражаются во вкладке «Sensor» GPU-Z 0.7.7 (строчки «VRM Temperature 1» и «VRM Temperature 2»).
Дублирование температур производилось с помощью «HWiNFO64»:
- VRM Temperature 1 – общая температура цепи питания (транзисторов) GPU;
- VRM Temperature 2 – температура подсистемы питания GDDR5.
Стоит отметить, что мониторинг GPU-Z 0.7.7 во вкладке «Sensor» («Fan Speed (%)» и «Fan Speed (RPM)») отсутствует для видеокарт AMD Radeon R9 200 серии. В связи с этим обороты снимались с помощью HWiNFO64.
В разделе «Звуковое давление» строчки «дневное время суток» и «ночное время суток» отражают уровень шума окружающего фона в одном и том же помещении, днем и ночью. «System» – работа тестового стенда, без видеокарты и альтернативных систем охлаждения, c застопориванием вентилятора в блоке питания.
При тестировании уровень шума измерялся MASTECH MS-6700 (погрешность +/-1.5 дБ) в ночное время суток (для уменьшения воздействия посторонних источников), с расстояний:
- 0.3 метра;
- 1 метр;
- 3 метра.
Используемые вентиляторы подключались к коннектору видеоадаптера, так и через переходник к многофункциональному контроллеру Zalman ZM-MFC3, с помощью которого фиксировалось общее потребление мощности всей системы без монитора и выставлялись следующие режимы работы:
- 900 RPM;
- 1200 RPM;
- 1500 RPM;
- 1800 RPM.
С помощью MSI Afterburner 3.0.0 beta19 выставлялись обороты в процентном соотношении, как в случае с эталонной системой охлаждения: 20% (auto), 50%, 75%, 100%.

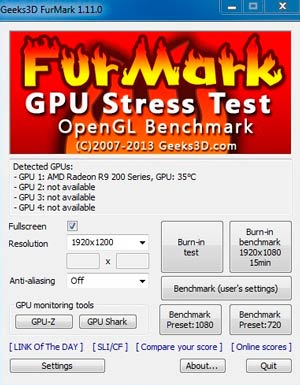

Для получения результатов тестирования графический процессор и силовые элементы видеокарты прогревались Furmark в течение пяти минут, только на штатной частоте (947 МГц) модели с нажатием «Burn-in-test».
Результаты тестирования
GPU 300 МГц; GDDR5 150 МГц; напряжение 0.984 В
Температуры GPU, °C
Меньше – лучше
Включите JavaScript, чтобы видеть графики
VRM Temperature 1, °C
Меньше – лучше
Включите JavaScript, чтобы видеть графики
VRM Temperature 2, °C
Меньше – лучше
Включите JavaScript, чтобы видеть графики
