Радиатор и вентиляторы
Пожалуй, начнем с небольшого экскурса в историю, проследив изменения, которым подвергся VGA-кулер Arctic для однопроцессорных (GPU) видеоадаптеров.
Первая модель в линейке «Xtreme» появилась с выпуском видеокарт серии NVIDIA GTX 8800, далее эстафету подхватил чуть измененный вариант «Xtreme» для Radeon HD 2900, а завершилась эта эпоха с выходом GeForce 9800 GTX. Accelero Xtreme 2900 мне даже удалось испытать, модифицировав его для HD 5850 и HD 7950. Тем временем инженерная мысль ушла дальше, разрабатывая более адаптивную и универсальную линейку устройств, чтобы кулер не был ограничен определенной серией графических ускорителей и не привязывался конкретно к какой-либо модели, как это было ранее, в виде трех перечисленных.
C эпохи GeForce GTX 280 и по сей день, на протяжении шести лет, принципиальное строение конструкции не изменялось. Вносились лишь определенные корректировки: смещение подошвы, изменение монтажной планки, некоторых пластин и их количества.
реклама
Впрочем, к чему лишние слова, когда их можно сравнить между собой воочию.
Наборы для Arctic Cooling Accelero Xtreme plus:

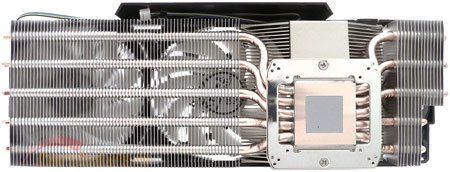

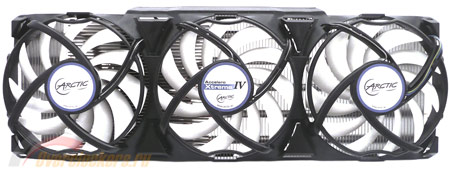

Урок истории прошел, теперь вернемся в настоящее. Как уже говорилось, перед нами все тот же «Xtreme». Тот же пластмассовый кожух, на котором установлены три вентилятора, рассеивающие тепловыделение с радиатора в пространстве до 300 Вт. Изменялись лишь наклейки на кожухе.
Но уже с VGA-кулера, выпущенного для Radeon HD 7970, универсальный Xtreme III и настоящий «IV» копируются один в один. Если «семитысячный» отличается от них ромбовидной подошвой, то настоящий и его предшественник идентичны.
реклама

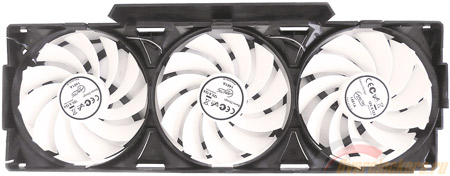

На черном пластмассовом кожухе разместились старые знакомые вентиляторы (размер 92 х 92 х 15 мм). Они основаны на гидродинамическом подшипнике с ШИМ-модуляцией (PWM).

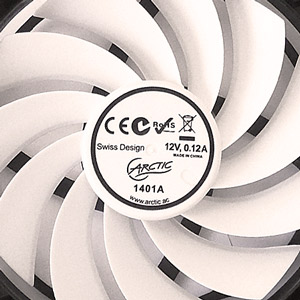

На каждом располагаются одиннадцать винтообразных лопастей, маркировка крыльчатки следующая: 0.12 А по линии 12 В . При заявленной работе в диапазоне 900-2000 RPM потребление не превышает 4.32 Вт.
Ранее, на Xtreme III , заданный режим работы было невозможно полностью контролировать и устанавливать. Об этом рассказывалось как в материале по GeForce GTX 780 Ti , так и в статье о Radeon R9 290.

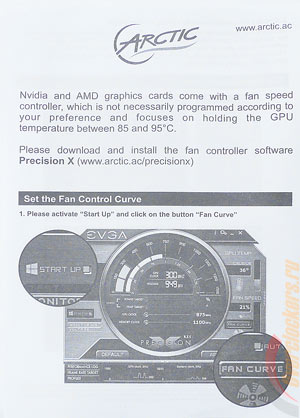

В случае с рассматриваемой моделью СО производитель заверяет, что проблемы решены при прямом подключении к разъему видеоплаты, и дает ссылку на утилиту, с помощью которой можно выставить процентное соотношение вращения вентиляторов по отношению к температурам.

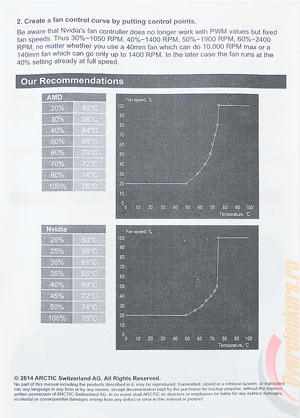

На вкладыше приведены следующие параметры и рекомендации:
Для данного теста использовалась более «ходовая» программа. Приведу таблицу соответствия количества оборотов и процентов, которые выставлялись при помощи MSI Afterburner 3.0.0 beta19.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Как можно видеть, от 20% до 38% количество оборотов остается без изменения. Они начинают увеличиваться с отметки 38%.
Установленные вентиляторы, подключенные к коннектору видеокарты, способны работать в диапазоне 670-2200 RPM, с погрешностью в +/- 15 оборотов в минуту. При использовании переходника для подключения к реобасу аналогичных результатов достичь не удалось. Минимум был получен на 700 RPM, а максимум – на 2050 RPM.
Поскольку возможности и работа вентиляторов изучены, перейдем к конструкции радиатора. Строение как предыдущего, так и нынешнего идентично, они повторяют друг друга. После пристального рассмотрения героя обзора можно с уверенностью сказать, что это касается и Arctic Accelero Xtreme III, который в свое время обошел стороной сайт и не был изучен досконально.

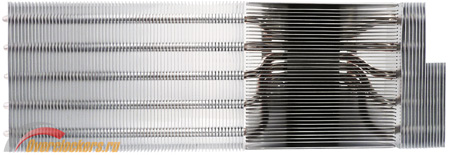

Сам радиатор разделен на три составляющие, без учета выступов его габариты равны 272 х 92 х 22 мм. На пяти шестимиллиметровых медных тепловых трубках по всей их длине напрессовано на большой секции семьдесят пластин, а на маленькой пятнадцать. Межреберное расстояние составляет 1.7 мм. Используется алюминий, толщиной 0.3 мм.
реклама

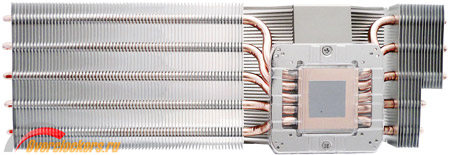

Центральный сегмент получил трапециевидную форму. Сорок пластин толщиной 0.6 мм, с шагом в 1.7 мм, образуют радиатор. По его скатанным сторонам по обе стороны загнуты теплотрубки.
В секциях тепловые трубки размещены с расстоянием 12 мм. На малой секции две чуть укороченные трубки и семь пластин образуют вырез, во избежание проблем с совместимостью при установке на видеокарту с двухэтажным DVI-выходом.

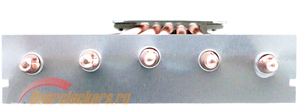

Как видно, по краям в пластинах радиатора присутствуют пазы глубиной 2 мм по всей его длине. Они сделаны для крепления защелок, которые удерживают пластмассовый кожух. Концы, выступающие из конструкции, не перпендикулярны, сами теплотрубки внутри размещаются полудугой.

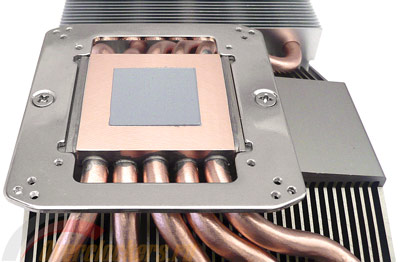

В основании тепловые трубки уложены плотно и пропаяны. Чтобы соблюсти расстояние между ними в 1 мм, они установлены волнообразно. Рамка с внутренним вырезом подогнана так, что для ее крепления достаточно двух винтов.
На монтажную планку нанесено четыре типа межцентрового расстояния с резьбой в отверстиях, что расширяет список использования кулера с разнообразными моделями видеокарт, присваивая статус универсального.
В очередной раз злую шутку сыграло фабричное нанесение термопасты на основание толщиной 0.6 мм. После демонтажа VGA-кулера с печатной платы хорошо видно, что все вокруг оказывается в ней. На подошве остался контур GPU и излишки пасты, выходящие за его пределы. Можно сделать вывод, что для нынешнего поколения графических процессоров с их площадью кристалла такое количество термопасты избыточно.
Как уже упоминалось в предыдущем материале, лучше бы производитель комплектовал свой продукт отдельным тюбиком с пастой. Если вам доведется приобрести и использовать Arctic Accelero Xtreme IV, то перед установкой снимите штатный слой и нанесите на поверхность GPU термоинтерфейс самостоятельно. Не поленитесь, это окупится сторицей по конечным температурам в 1-2 градуса. Проверено лично.

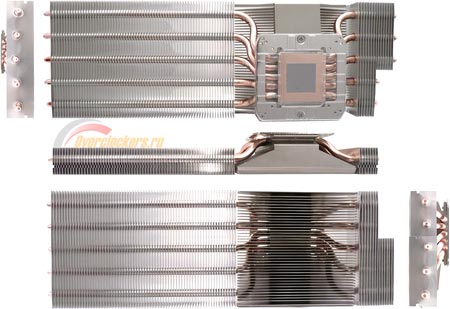

Знакомство с конструкцией и вентиляторами окончено, напоследок приведу общий снимок всех сторон VGA-кулера. Перейдем к установке.
