Результаты тестирования
Цветовой охват

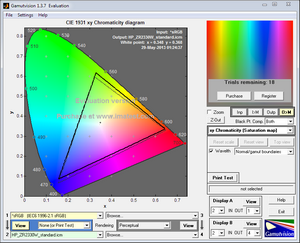

В мониторе используется матрица, с возможностями цветовоспроизведения которой мы не раз могли познакомиться на примере других моделей. Посмотрим:
Проверка осуществлялась при заводских настройках дисплея. В случае с моделью ZR2330w ЦО сдвинут по всем трем опорным точкам. Избыток цветового диапазона наблюдается исключительно на желто-оранжевых оттенках, а недостаток насыщенных цветов присутствует в фиолетово-синей, бирюзовой и зеленой областях. Подобное поведение характерно для всех ранее виданных решений с панелью LM230WF3. Ничего нового.
Теперь я предлагаю вам оценить полный цветовой охват монитора в сравнении с цветовыми стандартами при заводских установках в 3D:
реклама
В обоих случаях внутренняя фигура – возможности рассматриваемого устройства, внешняя – цветовые пространства.
Итоговые результаты соответствия цветового охвата модели HP стандартизированным пространствам при настройках по умолчанию:
- sRGB – 91.6%;
- AdobeRGB – 67.8%.
Напомню, что все значения были получены в режиме сравнения Absolute, с отсечением цветов и оттенков, выходящих за границы референсных значений. Итоговые результаты без калибровки оказались равными 91.6% стандарта sRGB. С большой точностью это повторение ASUS PB238Q и на 1% хуже результата Iiyama XB2380HS. После настройки и калибровки значение снизилось до 90.2%, что иногда случается. В целом же никаких претензий по цветовому охвату к HP ZR2330w, учитывая его цену и класс, нет.
Говоря об оттенках, превосходящих рассмотренные стандарты в различных режимах, стоит отметить, что бороться с ними можно известным методом – использованием ICC/ICM профилей и программного обеспечения с нормальной поддержкой системы управления цветом (CMS). Среди таковых: продукты компании Adobe, Google Picasa, Xnview, средство просмотра фотографий Windows (7/8), Firefox (с дополнительным плагином), Google Chrome (необходимо прописать специальный ключ в .exe файл) и прочие.
Яркость/контрастность и основные показатели цветопередачи
реклама
У рассматриваемого монитора нет специальных предустановленных пресетов изображения, а заводские настройки выглядят следующим образом:
- Brightness – 90;
- Contrast – 80;
- Color – Standard (6500K);
- Gamma – Medium.

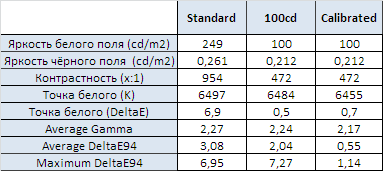

Изучим полученные результаты, представленные в таблице ниже:
Изначальная яркость слишком велика и ее необходимо снизить хотя бы вдвое для постоянной и продолжительной работы. Коэффициент контрастности близок к заявленному в технических характеристиках. Точка белого по цифровому значению близка к «референсу» в 6500K, но по отклонению DeltaE в 6.9 можно судить о наличии заметного паразитного оттенка.
Среднее значение гаммы в 2.27 не сильно расстраивает, чего нельзя сказать про отклонения цветопередачи, выраженные в единицах DeltaE94: 3.08 в среднем и 6.95 в максимуме – довольно посредственный результат.
Для получения яркости 100 нит, цветовой температуры белой точки в 6500K и прочих улучшений были использованы следующие настройки:
- Brightness – 70;
- Contrast – 50;
- Color – Custom (RGB) – 235/219/252;
- Gamma – Off.
Стоит обратить внимание на отключенную опцию компенсации Gamma, а также сниженное значение Contrast. Вместе эти два основных изменения положительным образом повлияли на гамма-кривые и отклонения цветопередачи. Совершенно естественно понизился коэффициент контрастности, но фактическая контрастность картинки от этого не пострадала.
В дальнейшем, после произведенной калибровки первые пять параметров не изменились или изменились незначительно. Основные же улучшения произошли с уровнем отклонений DeltaE94. Они составили 0.55 и 1.14 соответственно, что является очень хорошим результатом.
Гамма-кривые, баланс серого и результаты UDACT
С помощью программы HCFR Colormeter и откалиброванного колориметра X-Rite Display Pro мною были изучены гамма-кривые во всех рассмотренных выше режимах, как изначально предустановленных, так и специально разработанных. Кроме того, по произведенным измерениям можно оценить расхождение серого клина (точек черно-белого градиента) на CIE диаграмме и сделать выводы о преобладании того или иного паразитного оттенка, либо его таковом отсутствии.

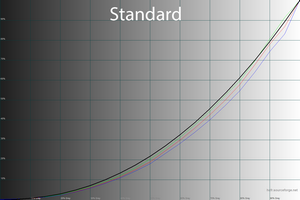

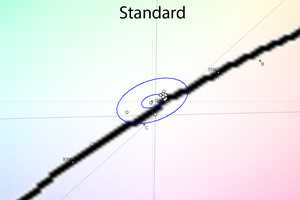

Заводские установки не радуют заниженными гамма-кривыми, что делает изображение несколько более контрастным, чем оно должно быть. Серый клин при первом взгляде выглядит не сильно отдаленным от идеала, вся загвоздка в точке белого с DeltaE в 6.9.

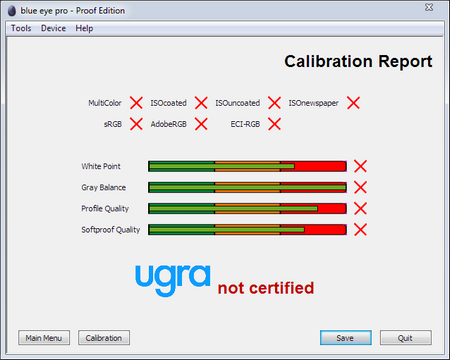

Первоначальный отчет теста UDACT прямо указывает на то, что ничего хорошего HP ZR2330w при настройках по умолчанию (с точки зрения правильности цветопередачи) не предлагает.
реклама

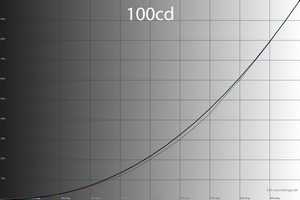

Ручные настройки позволили поднять гамма-кривые, свести цветовые каналы воедино и заметно подправить ситуацию с точками черно-белого градиента на CIE диаграмме.

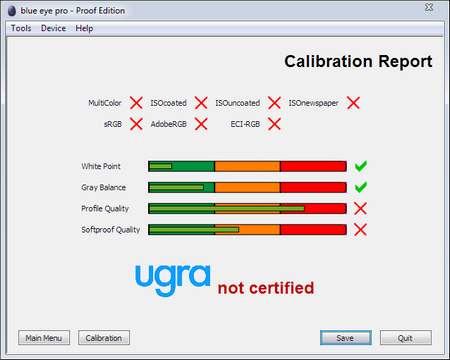

Сразу же, без построения и использования специальных цветовых профилей, монитор HP ZR2330w смог получить зачеты сразу по двум дисциплинам – White Point и Gray Balance. Заметно изменился и результат Softproof Quality. Идем дальше.

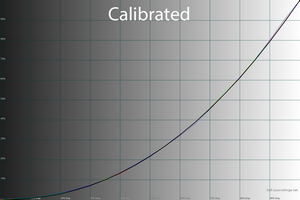

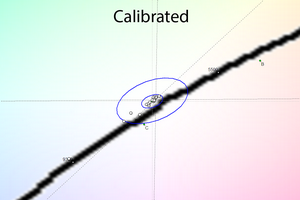

После калибровки гамма-кривые подошли вплотную к референсной линии, а точки серого клина сдвинулись ближе друг к другу.

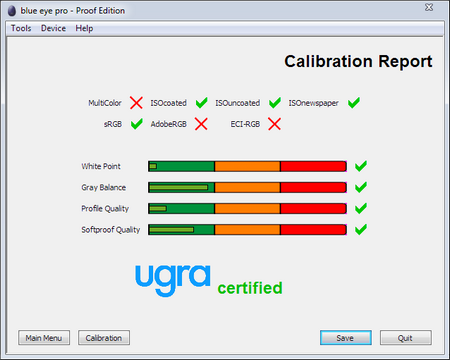

В результате HP ZR2330w смог без особых проблем получить сертификат соответствия стандартам UGRA и пройти аттестацию по четырем цветовым пространствам из семи доступных. Для дисплея с близким к sRGB цветовым охватом это является нормой.
Дополнительные возможности и настройки

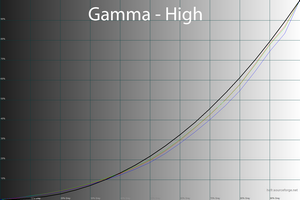

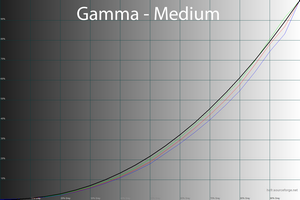

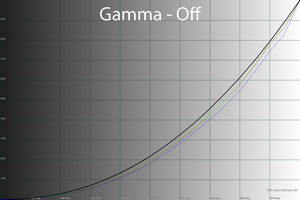

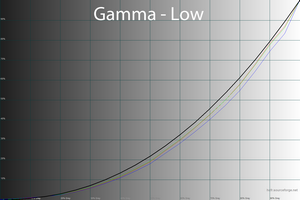

В мониторе HP ZR2330w отсутствуют какие-либо датчики (освещенности, присутствия), хотя в OSD Menu есть такой параметр, как Gamma, непосредственно влияющий на точность цветопередачи. По умолчанию производитель установил значение Medium. Но чтобы не ходить вокруг да около, посмотрим на результаты сразу всех возможных вариантов:
Отлично видно, что настройки параметра Gamma затрагивают преимущественно зону с темными участками (тенями) – первые 10%. В случае Gamma Off темные полутона (0-10) остаются неразличимыми. Значение Low поднимает точку черного не сильно, а поэтому ничего особо не меняется. При Medium все лучше, но чтобы начать различать с 1, 2, 3 надо выставить High. И снова – все бы хорошо, если бы не проблемы, связанные со всеми этими «поднятиями». Об этом в следующем разделе.
Равномерность градиентов
Использование псевдовосьмибитной (6 бит+FRC) матрицы не позволило в случае с HP ZR2330w произвести градиенты на оценку «отлично». Основная проблема кроется в использованных заводских установках Gamma Mode – Medium. Именно это отрицательно повлияло на градиенты – были видны характерные разделительные полосы с различными паразитными оттенками. C другой стороны, производителю ничего другого не оставалось, раз вывести различимость крайних полутонов иначе не удалось. При Gamma со значением High все, естественно, еще хуже.
Но с этим можно бороться, решение проблемы – Gamma Off. Градиенты становятся практически идеальными для используемого класса матрицы. Дальнейшая настройка на них не влияет, а произведенная калибровка портит их не так сильно, как это делают заводские установки.
