Сводное тестирование видеокарт Radeon HD 7750: модели VTX3D и Gigabyte

Продолжение.
Сводное тестирование видеокарт Radeon HD 7750: модели ASUS, Gigabyte и MSI.
Сводное тестирование видеокарт Radeon HD 7750: модели Power Color, Sapphire и XFX.

Оглавление

Вступление

В данном материале будет рассмотрена очередная троица видеокарт, основанных на графическом процессоре Cape Verde. Не стоит забывать, что видеоадаптер – это сложное устройство и далеко не все его характеристики зависят от GPU. Безусловно, он играет определяющую роль, но есть и вспомогательные элементы, которые позволяют раскрыть потенциал процессора. Это может быть силовая схема питающей цепи, видеопамять, да и обычные драйверы. В таком сложном механизме важно все, а цель лишь одна – получить в каждом конкретном случае максимальное быстродействие.

Сама производственная схема отдельно взятого устройства довольно сложна и запутана. С чего все начинается? Спрос рождает предложение, предложение может возникнуть из идеи. Концепция предполагает создание продукта, нацеленного на определенную аудиторию. И в роли вдохновителя здесь выступает разработчик архитектуры. Почему именно архитектуры, а не отдельно взятого графического процессора? Потому, что сам по себе микрочип может сгодиться разве что для брелока. Здесь необходима архитектура с проработанными программной и аппаратной частями, чтобы на последней стадии реализации получить то, что можно продать, а не просто сувенир.

Исходя из этого, еще на этапе проектирования разработчик внедряет поддержку тех или иных типов вспомогательных компонентов. Так кто же виноват в том, что с таким графическим процессором, как AMD Cape Verde, используется медленная память DDR3? Если пройти в самый верх этой цепочки, обнаруживается сам покупатель. Он хочет купить тот же самый товар, но дешевле, что вполне логично. В свою очередь производитель готов предоставить потребителю то, что он хочет.

Так и получаются видеокарты, ставшие героями нового обзора Radeon HD 7750. Это VTX3D Radeon HD 7750 1 Гбайт DDR3, VTX3D Radeon HD 7750 4 Гбайта DDR3 и Gigabyte GV-R775OC-2GI, предоставленные на тестирование нашим старым партнером – компанией Регард.

VTX3D Radeon HD 7750 1 Гбайт DDR3

Кое-кто из читателей уже понял, что новые участники сводного тестирования несут на себе разный объем видеопамяти типа DDR3. Можно понять наличие 1 Гбайта на борту, но четыре уже вызывают легкое недоумение, а два вводят в пограничное состояние между здравым смыслом и помешательством. Почему так? Почему не работает поговорка: «Один гигабайт хорошо, а два всяко лучше?» К сожалению, в который уже раз должен констатировать, что не все упирается только в объем памяти. Гораздо важнее ее пропускная способность. Вот если бы стоял выбор 1 Гбайт DDR3 или 4 Гбайта GDDR5, то не нужно быть гуру в видеокартах, чтобы отдать предпочтение последнему варианту.





Если учесть, что видеокарты AMD Radeon HD 7750 и HD 7770 основаны на одном и том же процессоре Cape Verde, то логично предположить в обоих случаях поддержку встроенным контроллером памяти как DDR3, так и GDDR5. Только в случае с Radeon HD 7770 первый тип памяти не встречается, а вот на младшей версии – сплошь и рядом. Вот, например, одна из них – VTX3D Radeon HD 7750 1 Гбайт DDR3.

450x342  25 KB. Big one: 1000x759  87 KB

Мне впервые приходится сталкиваться с продукцией данной компании, но похоже, что это один из стратегических партнеров фирмы AMD.

450x345  27 KB. Big one: 1000x766  102 KB

Об этом косвенно свидетельствует оформление упаковки, ее элементы и цветовая палитра. Коробка выглядит компактной в длину и ширину, а вот толщина могла бы быть меньше.

С лицевой стороны на фоне, состоящем из множества красных точек, на нас мчится симпатичная девушка с логотипом ATI. Зовут этого персонажа Ruby и появилась она еще тогда, когда фирмы AMD и ATI существовали порознь. Волна ностальгии всегда актуальна, но сегодня, на мой взгляд, это смотрится немного нелепо. Уже давно все свыклись с тем, что в сегменте графических ускорителей прочно закрепился бренд AMD и ворошить прошлое, используя пусть даже такой привлекательный персонаж, по меньшей мере, странно.

450x370  34 KB. Big one: 1000x822  144 KB

Зато разумным выглядит применение одной упаковки для целой линейки продукции. Что касается характеристик определенной модели, то они перечислены на одной наклейке, которая находится в самом низу. На обратной стороне помимо наименования модели есть спецификация продукта, приведенная на нескольких языках.

450x368  37 KB. Big one: 1000x818  150 KB

Закрыв глаза на ляп с ATI, останавливаешь свой взгляд на еще одном – это упоминание технологии CrossFire. Если у видеокарт серии Radeon HD 7770 поддержка этой технологии есть, то здесь она не предусмотрена. Поэтому в лучшем случае сам факт ее упоминания просто неуместен и выглядит ошибкой маркетологов.





Под этой противоречивой красочной упаковкой скрывается картонная коробка. После ее открытия можно видеть красный антистатический пакет с воздушными элементами, в котором должна быть видеокарта.

450x294  25 KB. Big one: 1000x654  102 KB

Разумеется, она там есть, но для ее защиты предусмотрен еще один пакет.

450x275  20 KB. Big one: 1000x612  68 KB

Сразу ясно, что производитель не пожалел упаковки. Что касается аксессуаров, то, перетряхнув коробку, я смог найти только инструкцию и диск.

450x274  17 KB. Big one: 1000x609  75 KB

Пора освободить видеокарту из полиэтиленового плена.

300x224  12 KB. Big one: 1000x748  78 KB 300x224  15 KB. Big one: 1000x748  110 KB

Внешне она очень напоминает один из референсных продуктов. Иными словами, если бы на вентиляторе красовался логотип AMD, то можно было бы считать, что перед нами версия эталонного дизайна. Однако вариант AMD укомплектован совсем другой памятью.

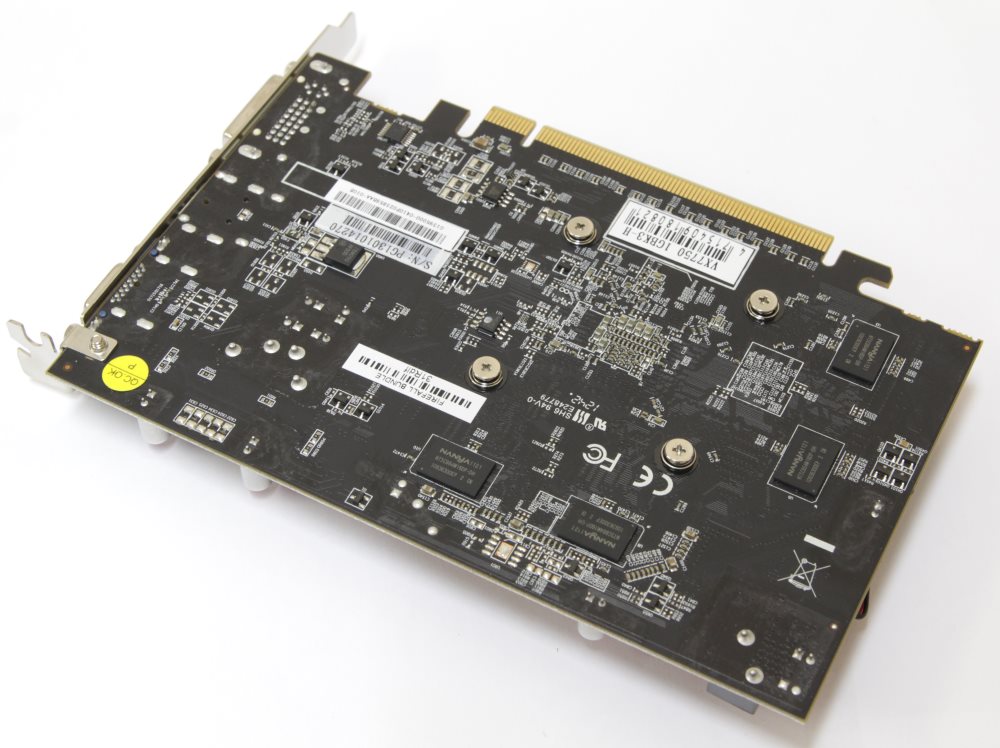

300x211  19 KB. Big one: 1000x704  166 KB 300x211  20 KB. Big one: 1000x704  165 KB





Здесь же ее можно обнаружить и с обратной стороны. Это микросхемы производства компании Nanya.

300x220  15 KB

Их общее количество равно восьми и вместе они обеспечивают интерфейс передачи данных в 128 бит и объем в 1 Гбайт. Спереди по центру находится графический процессор, известный под кодовым именем Cape Verde.

450x450  38 KB. Big one: 1000x1000  140 KB

Подача питания выполнена по схеме 2+1. Графический процессор обеспечивает уже знакомый нам ШИМ-контроллер Anpec APW7098.

450x281  45 KB. Big one: 1000x624  165 KB

Еще один, предназначенный для питания памяти, представлен микросхемой Anpec APW7165.

300x264  20 KB

Система охлаждения навевает чувство нечто ранее уже встречавшегося. Словно было что-то похожее, но то ли наклейка была другая, то ли цвет.

450x311  30 KB. Big one: 1000x690  109 KB





На самом деле, похожее решение применялось на модели Power Color. Однако там кожух был черного цвета, а печатная плата красного. Здесь же все наоборот.

300x162  10 KB. Big one: 1000x541  57 KB 300x162  8 KB. Big one: 1000x541  54 KB

В остальном все очень схоже. В первую очередь узнается радиатор, у которого точно такие же габариты и исполнение. Совпадение доходит вплоть до прорезей в основании в месте крепления вентилятора.

300x194  11 KB. Big one: 1000x646  71 KB 300x194  9 KB. Big one: 1000x646  63 KB

Здесь используется устройство Apistek GA61O2H с техническими характеристиками 12 В, 0.23 А.

450x415  26 KB. Big one: 1000x922  82 KB

Основное отличие кроется в пластиковом кожухе, который находится сверху. У него немного другая форма и совсем другой цвет. Возможно, было бы даже лучше, если б на красной печатной плате был красный кожух, а на черной – черный. Однако производители решили иначе.

300x158  8 KB. Big one: 1000x526  43 KB 300x158  7 KB. Big one: 1000x526  34 KB

В качестве термоинтерфейса используется пластичное серо-серебристое вещество.

450x362  25 KB. Big one: 1000x805  99 KB

На задней панели расположены три видеовыхода разных стандартов.

450x175  14 KB. Big one: 1000x388  46 KB
  • Один DVI-I;
  • Один D-Sub;
  • Один HDMI.

Модель VTX3D очень похожа на эталонную версию Radeon HD 7750. Нечто подобное уже встречалось нам в исполнении компании Power Color, но с немного другой палитрой цветов, что, согласитесь, не так критично. Кроме этого на видеокартах отличается форма пластикового кожуха. В остальном обе карты – близнецы.
