Обзор материнской платы Gigabyte GA-F2A55M-DS2 на чипсете AMD A55 (страница 4)

Тестовый стенд

Тестирование материнской платы Gigabyte GA-F2A55M-DS2 проводилось в составе следующей конфигурации:

• Процессор: AMD APU A10-5800K 3.8 ГГц (3800 МГц, в режиме Turbo Core - 4200 МГц);
• Система охлаждения: Noctua NH-D14;
• Термоинтерфейс: Arctic Cooling MX-2;
• Видеокарта: PowerColor Radeon HD 5850 (reference AMD);
• Оперативная память: 2 х 2 Гбайта Corsair Dominator-GT DDR3-2133 ver.7.1 (9-10-9-24; 1.65 В);
• Блок питания: Corsair HX750W, 750 Вт;
• Накопитель SSD: Plextor PX-64M3, 64 Гбайта, SATA 6 Гбит/с;
• Корпус: открытый стенд.

Мониторинг и фирменное ПО

В BIOS материнской платы отсутствует возможность напрямую задать конкретное значение напряжений CPU Core и CPU NB Core. Возможен только сдвиг относительно VID CPU (а он у процессоров AMD разный у разных экземпляров ЦП). Присутствуют настройки LoadLine Calibration. Как известно, материнские платы Gigabyte снабжаются фирменным программным обеспечением Easy Tune 6. Возможно, эта программа компенсирует недостаток настроек?

<

Увы, настроек доступно не больше (GFX Voltage на самом деле CPU NB Core и меняет именно его значение), а даже меньше (приведены скриншоты не всех вкладок утилиты). Напряжения задаются также сдвигом, настройки LLC недоступны вообще.

Управление вентиляторами – также только четырехконтактными, трехконтактные по-прежнему неуправляемы. Установка SpeedFan 4.47 и попытки редактировать тонкие настройки этой программы ни к чему не приводят.

Точность установки напряжений и работа LLC

Нагрузка имитировалась следующим образом: процессор AMD A10-5800K работал на частоте 4.2 ГГц, CPU NB Core – 2200 МГц, BCLK – 100 МГц, 2*2 Гбайта DDR3-1600 с таймингами 9-9-9-27-32-1T. Режим нагрузки имитировался запуском LinX 0.6.4 (без поддержки AVX).

Напряжение CPU Core.

Напряжение CPU NB Core.

Напомню еще раз: напряжения задаются материнской платой только путем надбавки некой величины к штатному напряжению процессора. Поэтому фактические числа могут быть иными.

Разгон

А вот с разгоном у платы совсем плохо. Температура преобразователей питания процессора при работе в штатном режиме находится в пределах 50-60 градусов, но любое повышение напряжений приводит к резкому росту нагрева элементов подсистемы питания ЦП. Надо сказать «Спасибо» инженерам Gigabyte – термозащита есть и она работает. Принцип работы защиты стандартен – сбрасывается частота до 1400 МГц по одному или сразу нескольким ядрам процессора.

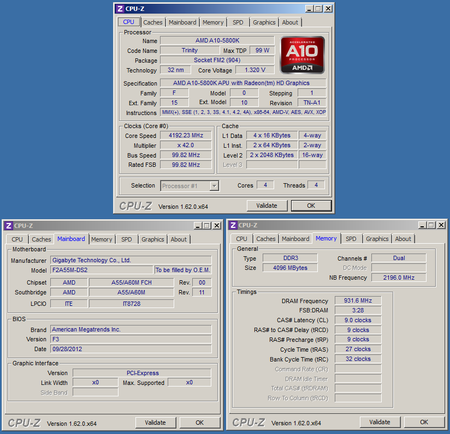

Более-менее адекватный температурный режим сохранялся в пределах напряжений 1.22 В на CPU NB Core и 1.38 В на CPU Core. С такими напряжениями используемый процессор AMD APU 5800K сохранял работоспособность на частоте 4200 МГц по ядрам (что практически является его штатной частотой – в рамках технологии Turbo Core) и 2200 МГц по NB Core (штатная частота, напомню, 1800 МГц).

Попытки разгона оперативной памяти потерпели неудачу: материнская плата прекрасно стартовала и с частотой памяти 2133 МГц, но тестирование быстро приводило к ошибкам на любой частоте выше 1866 МГц.

Попытки разгона по BCLK также оказались малоприятны – уже на частоте 111 МГц плата отказывалась стартовать.

Тестирование производительности

Методика тестирования

Набор программного обеспечения, его настройки и методика при замерах производительности:

• AIDA64 2.50.2071 Beta, встроенный тест кэша и памяти. Итоговый результат - лучший из трех замеров;
• LinX 0.6.4. Итоговый результат - лучший из пяти проходов;
• Super Pi Mod 1.5 XS, режим 1М. Итоговый результат – лучший из пяти замеров;
• wPrime v.1.55, режимы 32М и 1024М. Итоговый результат – лучший из пяти замеров для 32М и из пяти замеров для 1024М;
• Fritz Chess Benchmark v.4.2. Итоговый результат – лучший из пяти замеров;
• 7Zip 9.20 x64, встроенный тест производительности. Итоговый результат - лучший из пяти замеров;
• Maxon Cinebench 11.5 x64, тест производительности CPU. Итоговый результат - лучший из пяти замеров;
• 3DMark 2011, результаты Physics Score (очки) и Physics Test (fps, количество кадров в секунду). Итоговый результат - лучший из трех замеров;
• Resident Evil 5 PC Benchmark DX10, результаты фиксированного теста (fps, количество кадров в секунду), настройки по умолчанию при разрешении 1024 х 768. Итоговый результат – лучший из трех замеров.

Результаты тестирования

При настройках по умолчанию, режим без разгона. Работа ядер процессора на номинальной частоте 3800 МГц, CPU NB Core – 1800 МГц, технологии энергосбережения и Turbo Core отключены. Оперативная память – DDR3-1866 с таймингами 9-9-9-27-32-1T.

Тест	Gigabyte F2A85X-UP4	MSI FM2-A85XA-G65	Gigabyte GA-F2A55M-DS2
AIDA64 2.50.2071 Beta
LinX 0.6.4	18.60	18.74	18.72
Super Pi Mod 1.5 XS	25.102	25.007	24.992
wPrime v.1.55 режим 32М	17.603	17.753	17.845
wPrime v.1.55 режим 1024М	551.231	552.133	552.445
Fritz Chess Benchmark v.4.2	6600	6653	6666
7Zip 9.20 x64	10995	11166
Maxon Cinebench 11.5 x64	3.22	3.24	3.24
3DMark 2011 Physics Score	4072	4067	4104
3DMark 2011 Physics Test	12.92	12.91	13.03
Resident Evil 5 PC Benchmark DX10	90.0	90.9	89.9

Заключение

Перед нами компактная материнская плата, обладающая на уровне BIOS настройками разгона, но практически полностью лишенная таковых на аппаратном уровне. Она может послужить основой лишь для бюджетного домашнего персонального компьютера или же офисной «печатной машинки». Ведь энергопотребление системы в целом (без дискретной видеокарты, со встроенной графикой) колебалось у планки 34-40 Вт в простое, а при запущенных 3DMark 2011 и Unigine Heaven Benchmark не превышало 85-100 Вт. Максимальное энергопотребление было зафиксировано в Resident Evil 5 PC Benchmark (как в DirectX 9, так и в DirectX 10) – примерно 136 Вт, причем среднее значение было 125-129 Вт.

Лишь полная синтетика, уровень нагрузки которой мало встречается в реальной жизни (тест блока питания в OCCT 4.3.2), довела энергопотребление системы до 155-170 Вт. Соответствует позиционированию материнской платы и цена, которая составляла (по данным Яндекс.Маркет и Price.ru) на момент написания обзора около 1930 рублей

Страница материнской платы GA-F2A55M-DS2 на официальном сайте Gigabyte:

• Глобальное зеркало;
• Русскоязычное зеркало.

Приложения:

• UEFI BIOS версии D7 (инженерная версия).

Выражаем благодарность:

• компании AMD и лично Ильясу Шакирову за предоставленный для написания обзора процессор AMD APU A10-5800K;
• российскому представительству компании GIGABYTE Technology в г. Москве, а также лично PR-менеджеру компании Анне Чупаковой, за предоставленную на тестирование материнскую плату Gigabyte GA-F2A55M-DS2.
